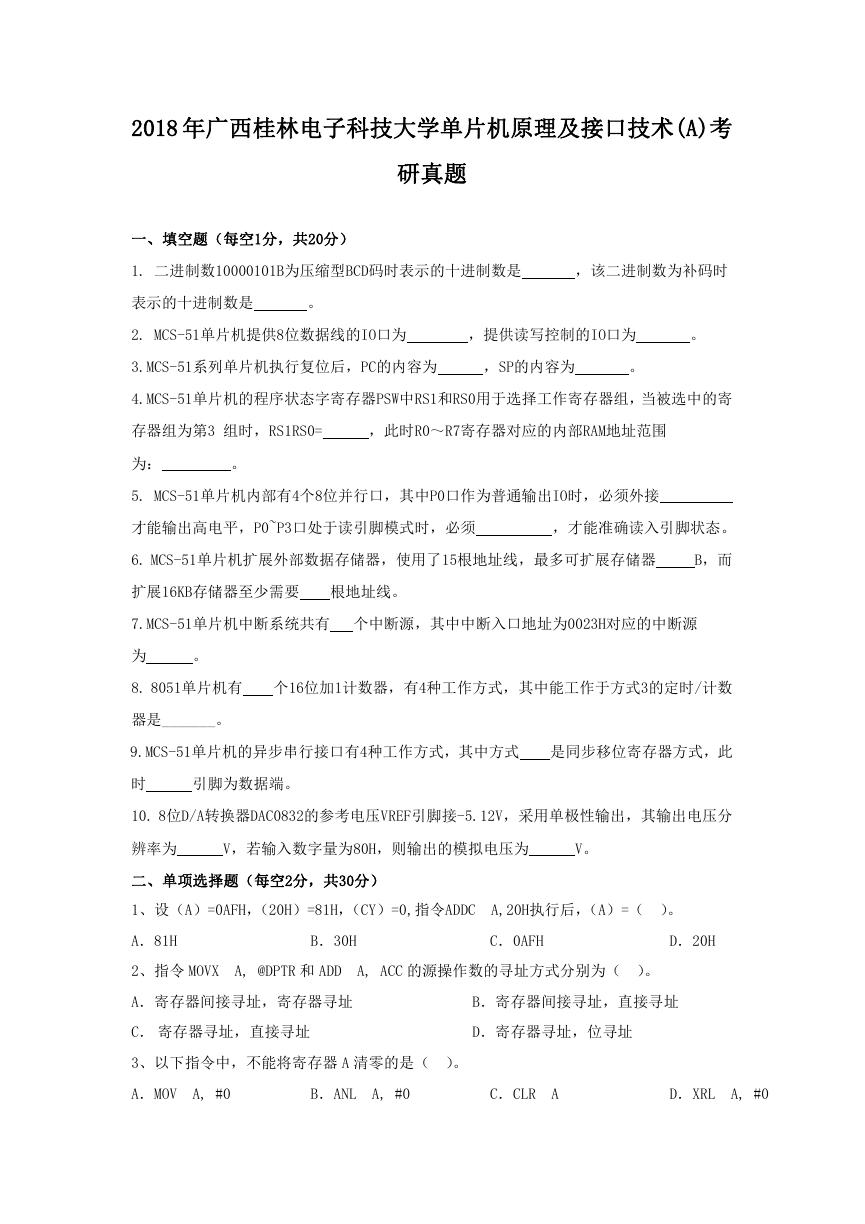

2018 年广西桂林电子科技大学单片机原理及接口技术(A)考研真题一、填空题（每空1分，共20分） 1. 二进制数10000101B为压缩型BCD码时表示的十进制数是，该二进制数为补码时表示的十进制数是。 2. MCS-51单片机提供8位数据线的IO口为，提供读写控制的IO口为。 3.MCS-51系列单片机执行复位后，PC的内容为，SP的内容为。 4.MCS-51单片机的程序状态字寄存器PSW中RS1和RS0用于选择工作寄存器组，当被选中的寄存器组为第3 组时，RS1RS0= ，此时R0～R7寄存器对应的内部RAM地址范围为：。 5. MCS-51单片机内部有4个8位并行口，其中P0口作为普通输出IO时，必须外接才能输出高电平，P0~P3口处于读引脚模式时，必须，才能准确读入引脚状态。 6. MCS-51单片机扩展外部数据存储器，使用了15根地址线，最多可扩展存储器 B，而扩展16KB存储器至少需要根地址线。 7.MCS-51单片机中断系统共有个中断源，其中中断入口地址为0023H对应的中断源为。 8. 8051单片机有个16位加1计数器，有4种工作方式，其中能工作于方式3的定时/计数器是_______。 9.MCS-51单片机的异步串行接口有4种工作方式，其中方式是同步移位寄存器方式，此时引脚为数据端。 10. 8位D/A转换器DAC0832的参考电压VREF引脚接-5.12V，采用单极性输出，其输出电压分辨率为 V，若输入数字量为80H，则输出的模拟电压为 V。二、单项选择题（每空2分，共30分） 1、设（A）=0AFH，（20H）=81H，（CY）=0,指令ADDC A,20H执行后，（A）=（）。 A．81H B．30H C．0AFH D．20H 2、指令 MOVX A, @DPTR 和 ADD A, ACC 的源操作数的寻址方式分别为（）。 A．寄存器间接寻址，寄存器寻址 B．寄存器间接寻址，直接寻址 C．寄存器寻址，直接寻址 D．寄存器寻址，位寻址 3、以下指令中，不能将寄存器 A 清零的是（）。 A．MOV A, #0 B．ANL A, #0 C．CLR A D．XRL A, #0

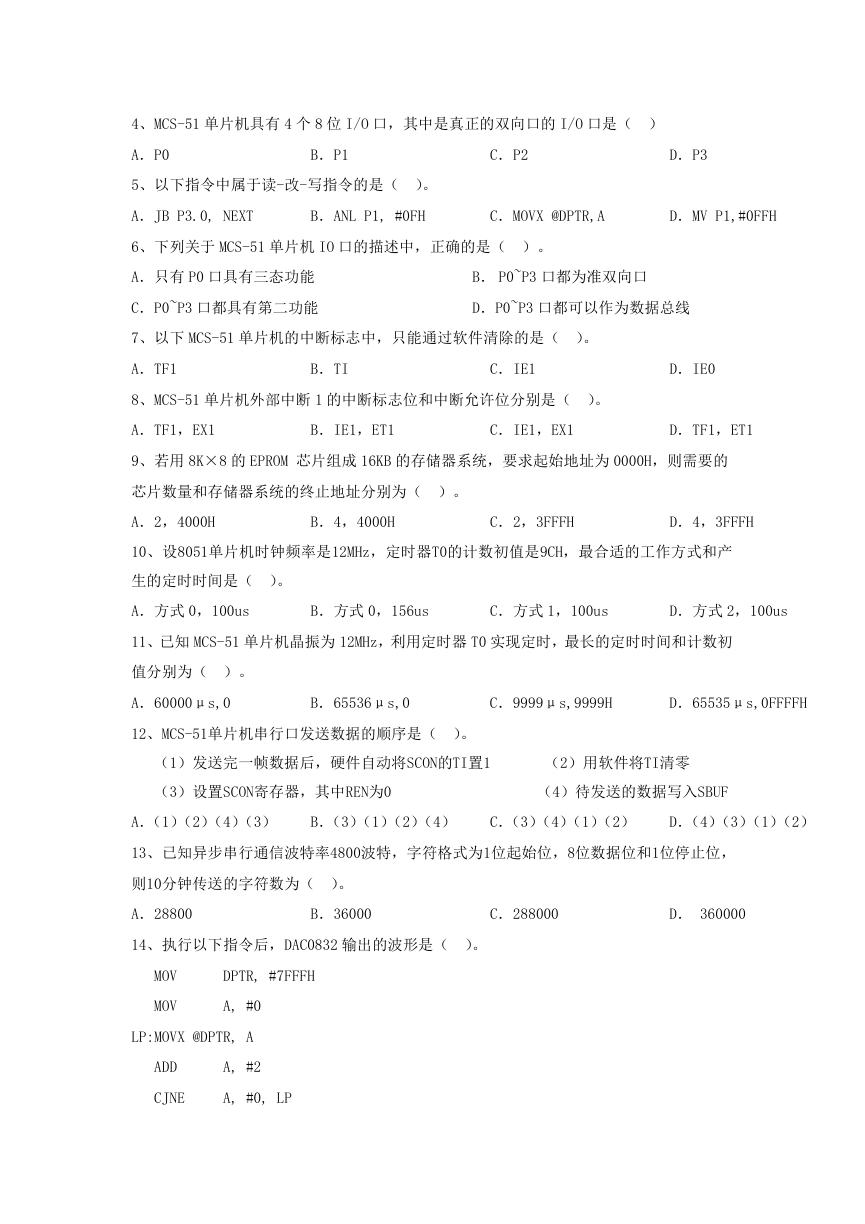

4、MCS-51 单片机具有 4 个 8 位 I/O 口，其中是真正的双向口的 I/O 口是（） A．P0 B．P1 C．P2 D．P3 5、以下指令中属于读-改-写指令的是（）。 A．JB P3.0, NEXT B．ANL P1, #0FH C．MOVX @DPTR,A D．MV P1,#0FFH 6、下列关于 MCS-51 单片机 IO 口的描述中，正确的是（）。 A．只有 P0 口具有三态功能 B． P0~P3 口都为准双向口 C．P0~P3 口都具有第二功能 D．P0~P3 口都可以作为数据总线 7、以下 MCS-51 单片机的中断标志中，只能通过软件清除的是（）。 A．TF1 B．TI C．IE1 D．IE0 8、MCS-51 单片机外部中断 1 的中断标志位和中断允许位分别是（）。 A．TF1，EX1 B．IE1，ET1 C．IE1，EX1 D．TF1，ET1 9、若用 8K×8 的 EPROM 芯片组成 16KB 的存储器系统，要求起始地址为 0000H，则需要的芯片数量和存储器系统的终止地址分别为（）。 A．2，4000H B．4，4000H C．2，3FFFH D．4，3FFFH 10、设8051单片机时钟频率是12MHz，定时器T0的计数初值是9CH，最合适的工作方式和产生的定时时间是（）。 A．方式 0，100us B．方式 0，156us C．方式 1，100us D．方式 2，100us 11、已知 MCS-51 单片机晶振为 12MHz，利用定时器 T0 实现定时，最长的定时时间和计数初值分别为（）。 A．60000μs,0 B．65536μs,0 C．9999μs,9999H D．65535μs,0FFFFH 12、MCS-51单片机串行口发送数据的顺序是（）。（1）发送完一帧数据后，硬件自动将SCON的TI置1 （2）用软件将TI清零（3）设置SCON寄存器，其中REN为0 （4）待发送的数据写入SBUF A．（1）（2）（4）（3） B．（3）（1）（2）（4） C．（3）（4）（1）（2） D．（4）（3）（1）（2） 13、已知异步串行通信波特率4800波特，字符格式为1位起始位，8位数据位和1位停止位，则10分钟传送的字符数为（）。 A．28800 B．36000 C．288000 D． 360000 14、执行以下指令后，DAC0832 输出的波形是（）。 MOV MOV DPTR, #7FFFH A, #0 LP:MOVX @DPTR, A ADD A, #2 CJNE A, #0, LP

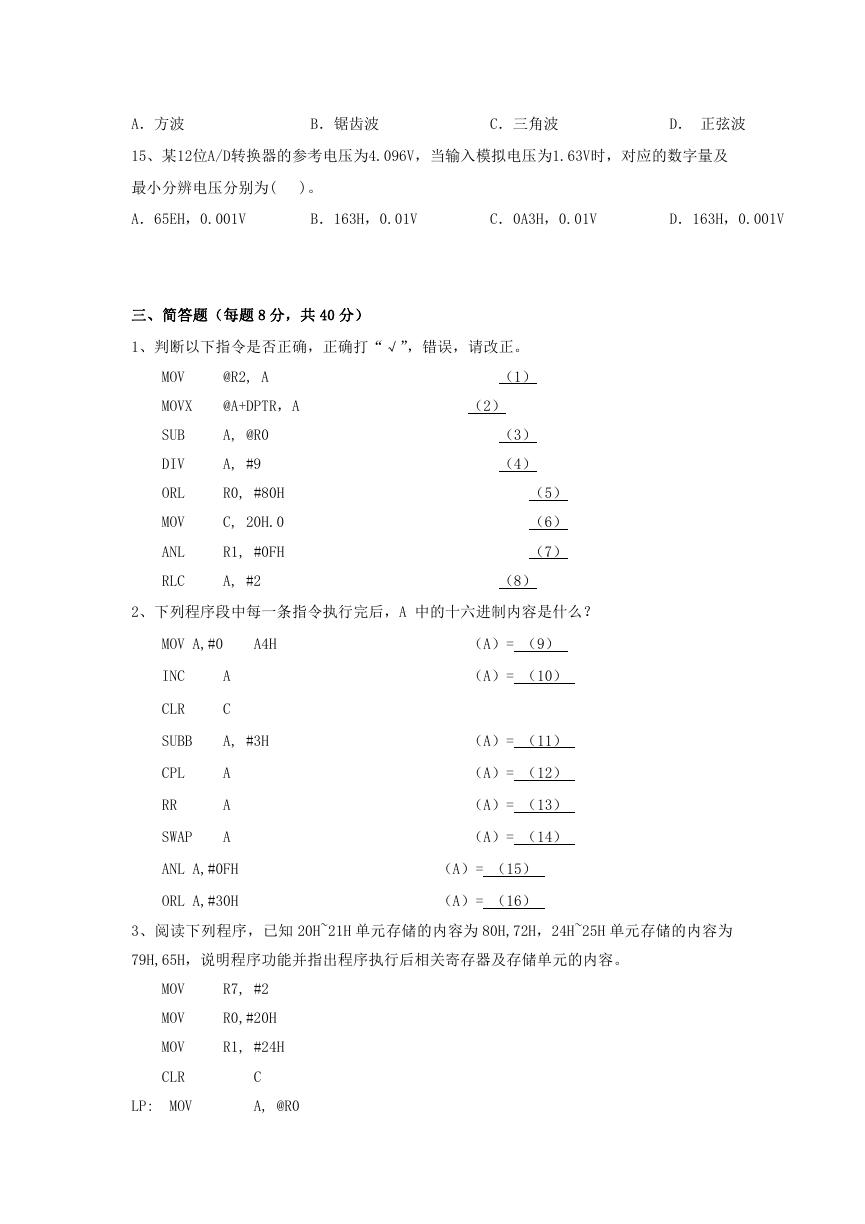

A．方波 B．锯齿波 C．三角波 D．正弦波 15、某12位A/D转换器的参考电压为4.096V，当输入模拟电压为1.63V时，对应的数字量及最小分辨电压分别为( )。 A．65EH，0.001V B．163H，0.01V C．0A3H，0.01V D．163H，0.001V 三、简答题（每题 8 分，共 40 分） 1、判断以下指令是否正确，正确打“√”，错误，请改正。 MOV @R2, A MOVX @A+DPTR，A SUB DIV ORL MOV ANL RLC A, @R0 A, #9 R0, #80H C, 20H.0 R1, #0FH A, #2 （1）（2）（3）（4）（5）（6）（7）（8） 2、下列程序段中每一条指令执行完后，A 中的十六进制内容是什么？ MOV A,#0 A4H INC CLR A C SUBB A, #3H CPL RR SWAP A A A ANL A,#0FH ORL A,#30H （A）= （9）（A）= （10）（A）= （11）（A）= （12）（A）= （13）（A）= （14）（A）= （15）（A）= （16） 3、阅读下列程序，已知 20H~21H 单元存储的内容为 80H,72H，24H~25H 单元存储的内容为 79H,65H，说明程序功能并指出程序执行后相关寄存器及存储单元的内容。 MOV MOV MOV CLR R7, #2 R0,#20H R1, #24H C LP: MOV A, @R0

ADDC A, @R1 MOV INC INC @R0,A R0 R1 DJNZ R7, LP 程序功能：（17）。 R0＝（18），（20H）＝（19），（21H）＝（20），（R7）＝（21），（CY）＝（22）。 4、某单片机存储器的系统连接图如图 1 所示，设未用的地址线为逻辑“1”，试回答： 1# RAM 的容量为（23），地址范围为（24） 2# RAM 的容量为（25），地址范围为（26）；。图 1 存储器系统连接图 5、为什么定时器 T1 用作串行口波特率发生器时常采用工作方式 2？若已知 T1 用作波特率发生器，工作于方式 2，串口工作于方式 1，系统时钟频率为 11.0592MHz，求最高波特率是多少？四、编程题（每题 10 分，共 30 分） 1、以内部 RAM 10H 为首地址的单元，存放有 20 个字节无符号数 X，试编写汇编语言源程序，将 X≥60 的数存放于外部存储器 1000H 为首地址的单元。 2、已知内部 RAM 30H 单元开始存放有一个 50 字节数据块，编写汇编语言源程序统计字符 “A”的个数，存于 20H 单元。 3、已知 8051 单片机系统的晶振频率为 12MHz，利用定时器 T0 产生 1ms 的定时中断，当定时间到时，将内部 RAM 30H 单元的内容输出到 P1 口，编写汇编语言主程序和中断服务程序。五、应用题（30 分） A/D 转换器 ADC0809 与 8051 单片机的接口电路如图 2 所示，图中 START 为启动信号（正

脉冲有效），EOC 为转换结束信号（高电平有效），OE 为输出允许信号（高电平有效）。（1）简述 ADC0809 的工作过程；（2）根据电路连接图确定 IN0～IN7 模拟通道的通道地址；（3）编写汇编语言程序段实现数据采集功能，要求采用查询方式采集 IN0~IN3 模拟通道，每个通道连续采集 5 次，将采集到的数据保存于内部 RAM 30H 开始的单元。图 2 8051 单片机与 ADC0809 的连接图
