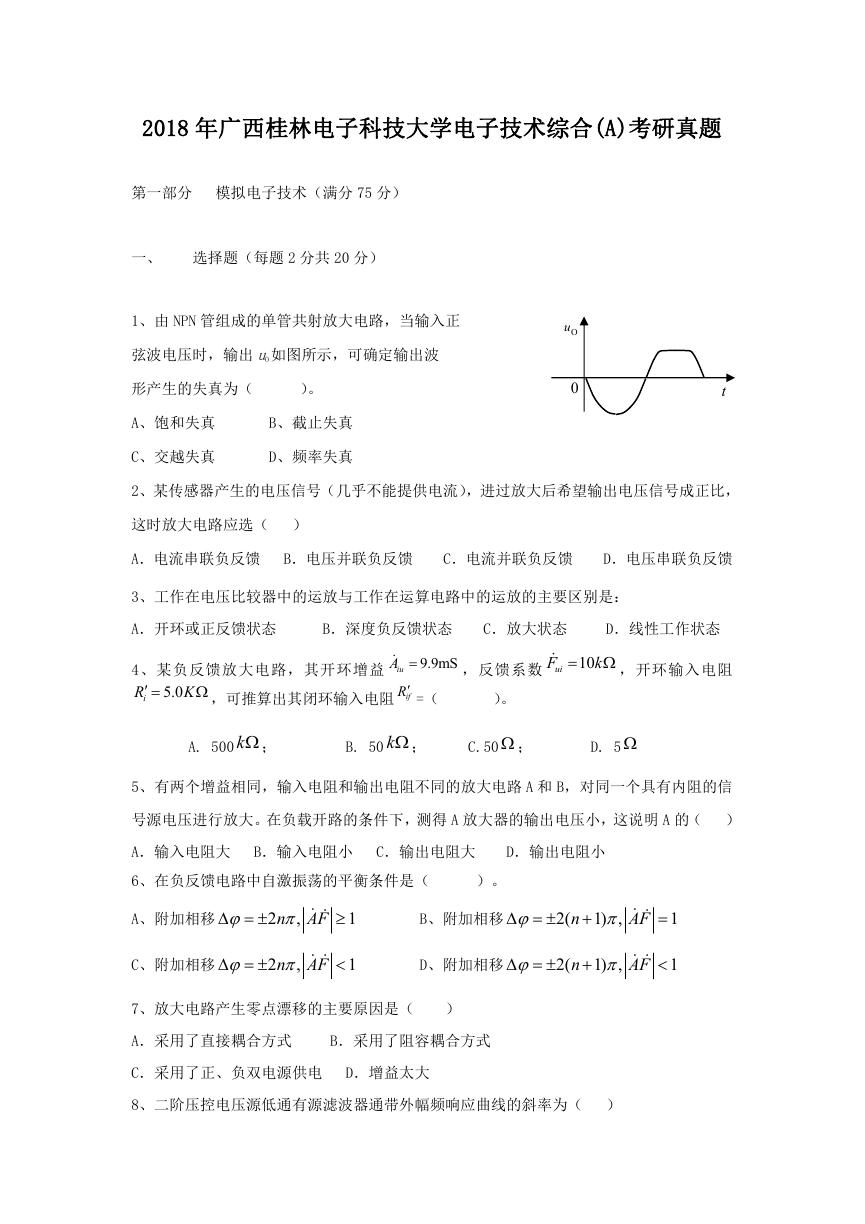

2018 年广西桂林电子科技大学电子技术综合(A)考研真题第一部分模拟电子技术（满分 75 分）一、选择题（每题 2 分共 20 分） 1、由 NPN 管组成的单管共射放大电路，当输入正弦波电压时，输出 uO 如图所示，可确定输出波形产生的失真为（）。 A、饱和失真 B、截止失真 C、交越失真 D、频率失真 Ou 0 t 2 1图 2、某传感器产生的电压信号（几乎不能提供电流），进过放大后希望输出电压信号成正比，这时放大电路应选（） A．电流串联负反馈 B．电压并联负反馈 C．电流并联负反馈 D．电压串联负反馈 3、工作在电压比较器中的运放与工作在运算电路中的运放的主要区别是： A．开环或正反馈状态 B．深度负反馈状态 C．放大状态 D．线性工作状态 4、某负反馈放大电路，其开环增益   iR iuA   ，可推算出其闭环输入电阻 ifR 5.0 K 9.9mS ，反馈系数  uiF 10 k  ，开环输入电阻 =（）。 A. 500 k ； B. 50 k ； C.50  ； D. 5  5、有两个增益相同，输入电阻和输出电阻不同的放大电路 A 和 B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得 A 放大器的输出电压小，这说明 A 的（） A．输入电阻大 B．输入电阻小 C．输出电阻大 D．输出电阻小 6、在负反馈电路中自激振荡的平衡条件是（）。 A、附加相移     2 , n    AF  1 B、附加相移     2( n  1) ,    AF  1 C、附加相移     2 , n    AF  1 D、附加相移     2( n  1) ,    AF  1 7、放大电路产生零点漂移的主要原因是（） A．采用了直接耦合方式 B．采用了阻容耦合方式 C．采用了正、负双电源供电 D．增益太大 8、二阶压控电压源低通有源滤波器通带外幅频响应曲线的斜率为（）

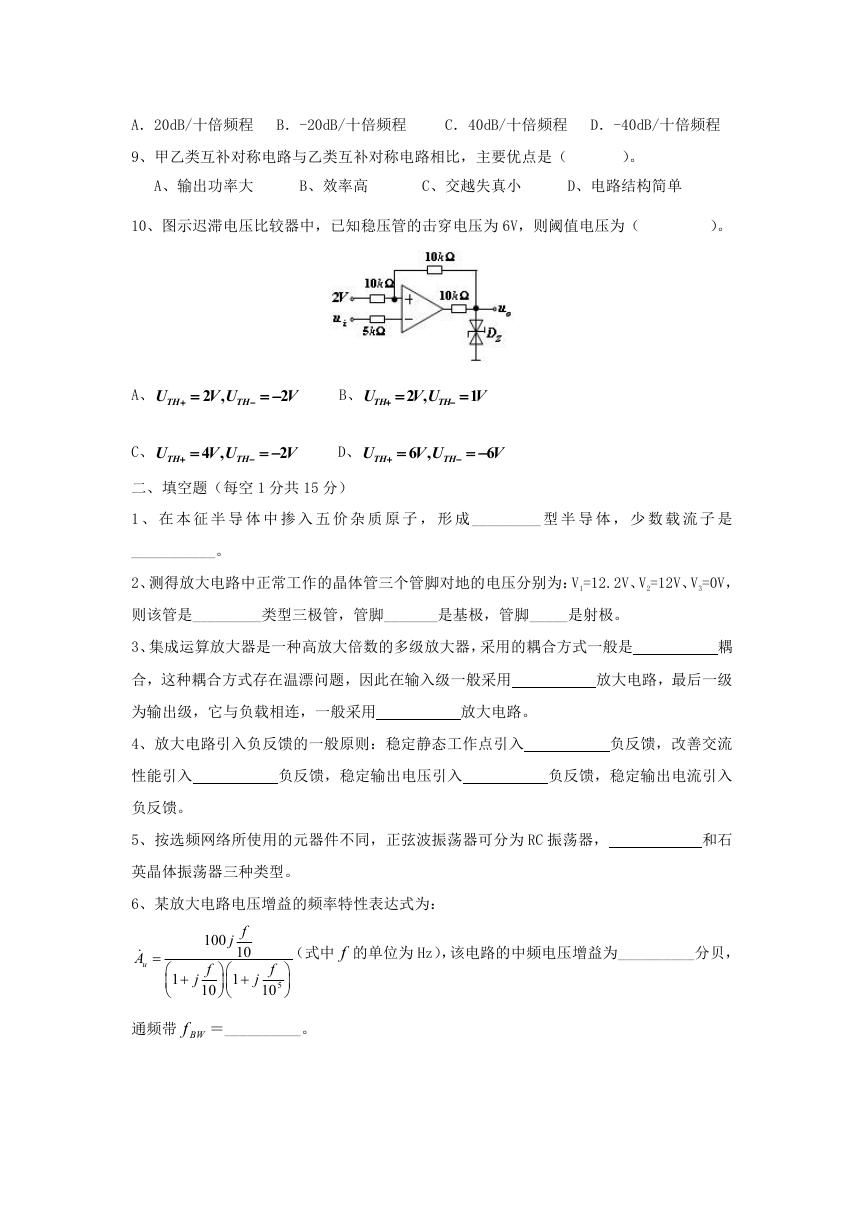

A．20dB/十倍频程 B．-20dB/十倍频程 C．40dB/十倍频程 D．-40dB/十倍频程 9、甲乙类互补对称电路与乙类互补对称电路相比，主要优点是（）。 A、输出功率大 B、效率高 C、交越失真小 D、电路结构简单 10、图示迟滞电压比较器中，已知稳压管的击穿电压为 6V，则阈值电压为（）。 A、 U TH   ,2 UV TH  2 V  B、 U TH   ,2 UV TH   1 V C、 U TH   ,4 UV TH  2 V  D、 U TH   ,6 UV TH  6 V  二、填空题（每空 1 分共 15 分） 1 、在本征半导体中掺入五价杂质原子，形成 _________ 型半导体，少数载流子是 ___________。 2、测得放大电路中正常工作的晶体管三个管脚对地的电压分别为：V1=12.2V、V2=12V、V3=0V，则该管是_________类型三极管，管脚_______是基极，管脚_____是射极。 3、集成运算放大器是一种高放大倍数的多级放大器，采用的耦合方式一般是耦合，这种耦合方式存在温漂问题，因此在输入级一般采用放大电路，最后一级为输出级，它与负载相连，一般采用放大电路。 4、放大电路引入负反馈的一般原则：稳定静态工作点引入负反馈，改善交流性能引入负反馈。负反馈，稳定输出电压引入负反馈，稳定输出电流引入 5、按选频网络所使用的元器件不同，正弦波振荡器可分为 RC 振荡器，和石英晶体振荡器三种类型。 6、某放大电路电压增益的频率特性表达式为：  A u  fj 100 10 f  1   10  1  j    （式中 f 的单位为 Hz），该电路的中频电压增益为__________分贝，    j f 10 5 通频带 BWf ＝__________。

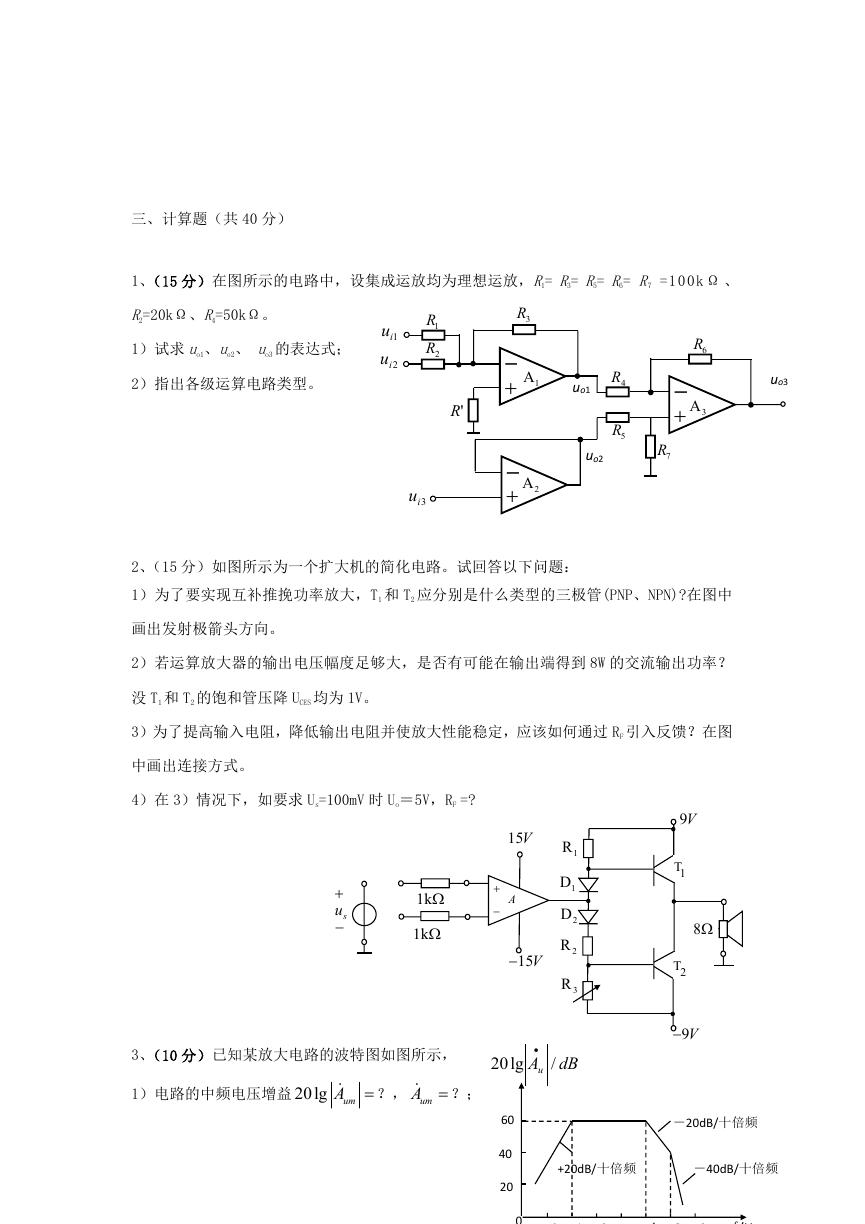

三、计算题（共 40 分） 1、（15 分）在图所示的电路中，设集成运放均为理想运放，R1= R3= R5= R6= R7 =10 0k Ω 、 R2=20kΩ、R4=50kΩ。 1）试求 uo1、uo2、 uo3 的表达式； 2）指出各级运算电路类型。 1R 2R 1iu 2iu 'R 3iu 3R  1A  2A  6R  3A  7R 4R 5R uo1 uo2 7题图 uo3 2、（15 分）如图所示为一个扩大机的简化电路。试回答以下问题： 1）为了要实现互补推挽功率放大，T1 和 T2 应分别是什么类型的三极管(PNP、NPN)?在图中画出发射极箭头方向。 2）若运算放大器的输出电压幅度足够大，是否有可能在输出端得到 8W 的交流输出功率？没 T1 和 T2 的饱和管压降 UCES 均为 1V。 3）为了提高输入电阻，降低输出电阻并使放大性能稳定，应该如何通过 RF 引入反馈？在图中画出连接方式。 4）在 3）情况下，如要求 Us=100mV 时 Uo＝5V，RF =?  su  1k 1k 3、（10 分）已知某放大电路的波特图如图所示， 1）电路的中频电压增益 20lg umA   ？， umA  ？； 1R 1D 2D 2R 3R 15V   A 15V 6图 lg20  Au / dB 9V 1T 8 2T 9V 60 40 20 0 －20dB/十倍频 +20dB/十倍频－40dB/十倍频 100 101 102 103 104 105 106 ƒ/HZ

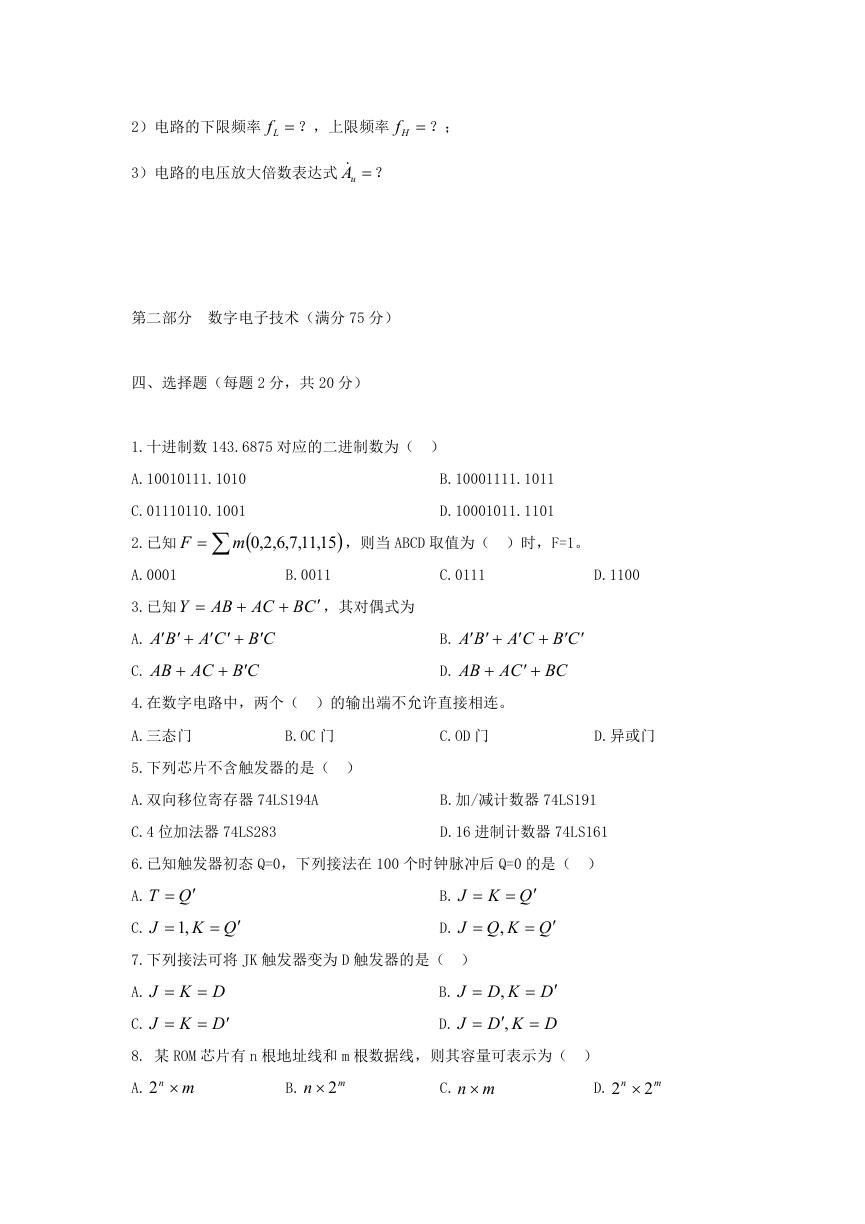

2）电路的下限频率 Lf  ？，上限频率 Hf  ？； 3）电路的电压放大倍数表达式 uA  ？第二部分数字电子技术（满分 75 分）四、选择题（每题 2 分，共 20 分） 1.十进制数 143.6875 对应的二进制数为（） A.10010111.1010 C.01110110.1001  15,11,7,6,2,0m 2.已知 F  B.10001111.1011 D.10001011.1101  ，则当 ABCD 取值为（）时，F=1。 A.0001 B.0011 C.0111 D.1100 3.已知 A. C.  BA AB AB AC Y     CBCA  AC CB   CB  ，其对偶式为 B. D.  BA AB  CBCA CA BC    4.在数字电路中，两个（）的输出端不允许直接相连。 A.三态门 B.OC 门 C.OD 门 D.异或门 5.下列芯片不含触发器的是（） A.双向移位寄存器 74LS194A B.加/减计数器 74LS191 C.4 位加法器 74LS283 D.16 进制计数器 74LS161 6.已知触发器初态 Q=0，下列接法在 100 个时钟脉冲后 Q=0 的是（） A. C.  QT  ,1 J  QK B. D.  QKJ  QKQJ   , 7.下列接法可将 JK 触发器变为 D 触发器的是（） A. C.  DKJ   DKJ  B. D.  DKDJ DKDJ   ,  , 8. 某 ROM 芯片有 n 根地址线和 m 根数据线，则其容量可表示为（） A. mn 2 B. n 2 m C. mn  D. n 2  2 m

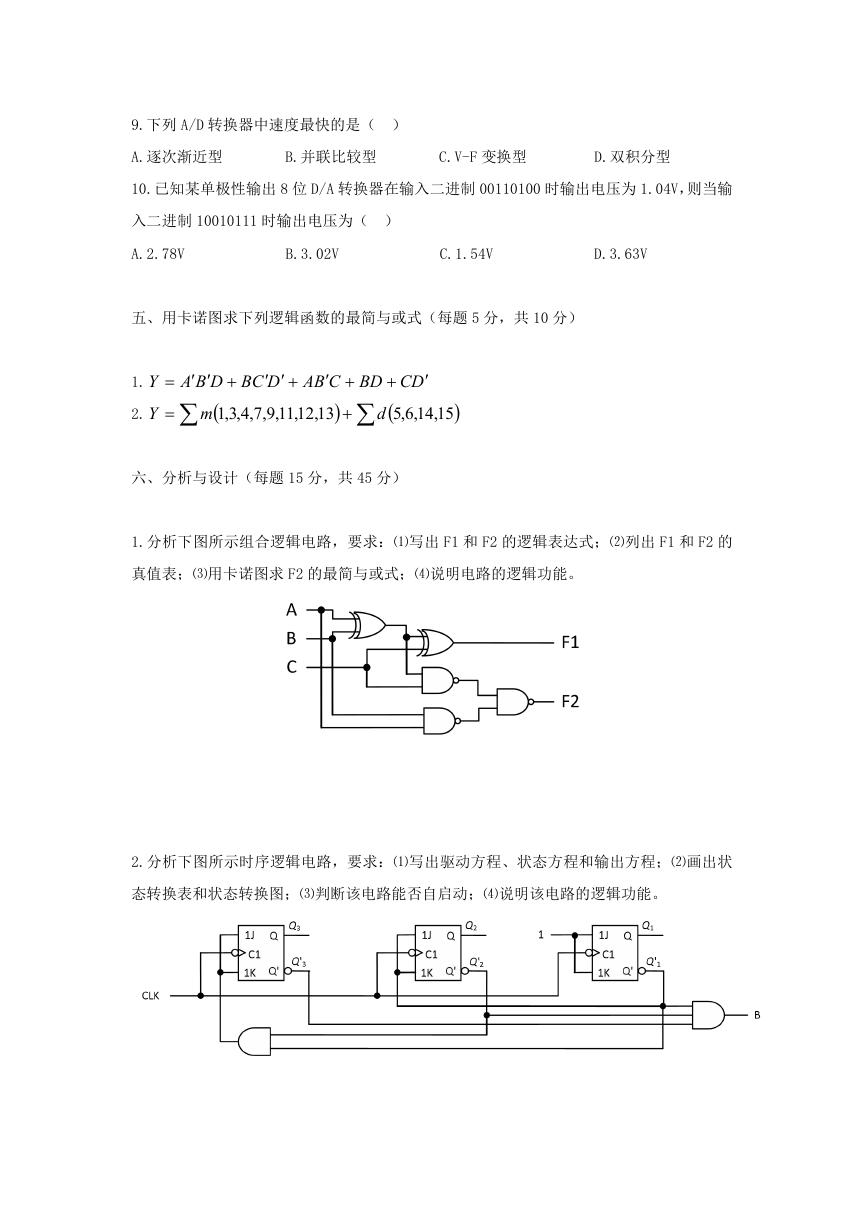

9.下列 A/D 转换器中速度最快的是（） A.逐次渐近型 B.并联比较型 C.V-F 变换型 D.双积分型 10.已知某单极性输出 8 位 D/A 转换器在输入二进制 00110100 时输出电压为 1.04V，则当输入二进制 10010111 时输出电压为（） A.2.78V B.3.02V C.1.54V D.3.63V 五、用卡诺图求下列逻辑函数的最简与或式（每题 5 分，共 10 分） 1. 2. Y Y     CBADCBDBA    13,12,11,9,7,4,3,1 m    BD  d  DC   15,14,6,5  六、分析与设计（每题 15 分，共 45 分） 1.分析下图所示组合逻辑电路，要求：⑴写出 F1 和 F2 的逻辑表达式；⑵列出 F1 和 F2 的真值表；⑶用卡诺图求 F2 的最简与或式；⑷说明电路的逻辑功能。 2.分析下图所示时序逻辑电路，要求：⑴写出驱动方程、状态方程和输出方程；⑵画出状态转换表和状态转换图；⑶判断该电路能否自启动；⑷说明该电路的逻辑功能。

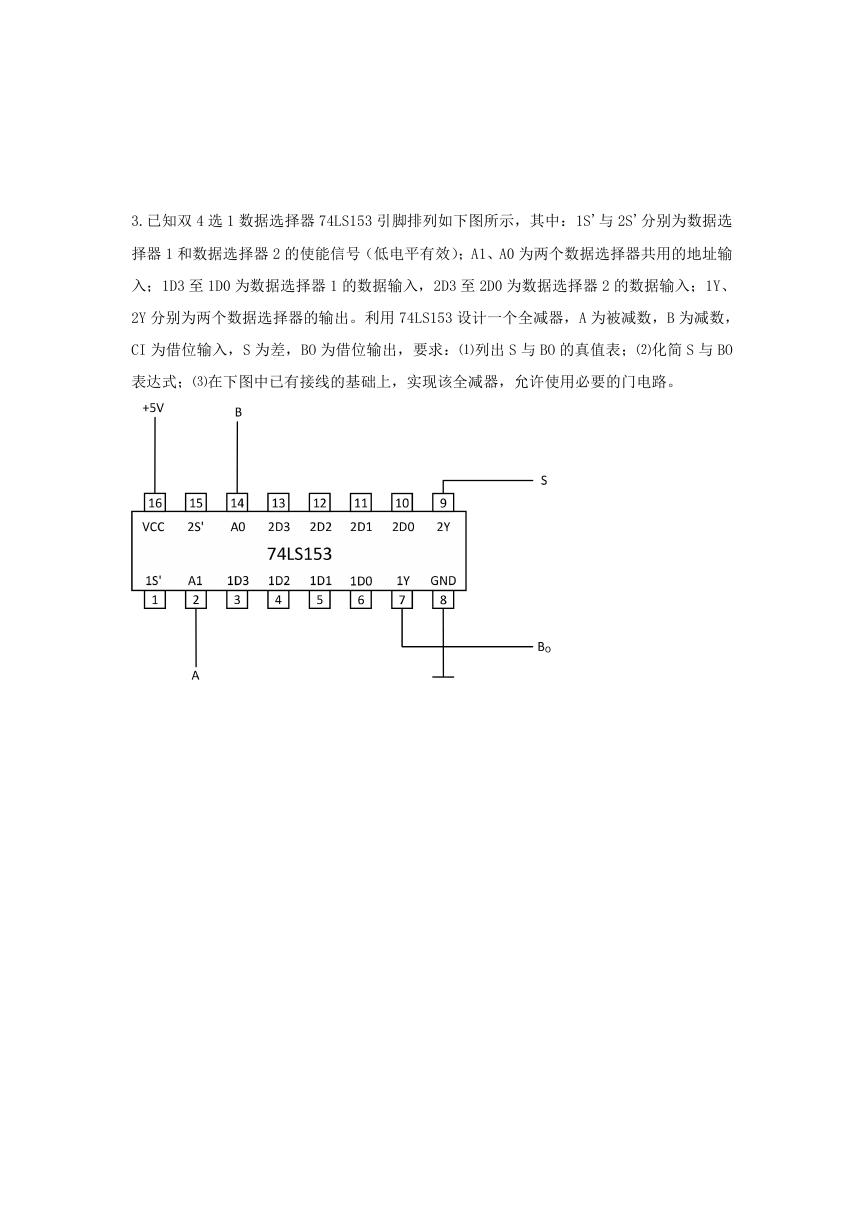

3.已知双 4 选 1 数据选择器 74LS153 引脚排列如下图所示，其中：1S'与 2S'分别为数据选择器 1 和数据选择器 2 的使能信号（低电平有效）；A1、A0 为两个数据选择器共用的地址输入；1D3 至 1D0 为数据选择器 1 的数据输入，2D3 至 2D0 为数据选择器 2 的数据输入；1Y、 2Y 分别为两个数据选择器的输出。利用 74LS153 设计一个全减器，A 为被减数，B 为减数， CI 为借位输入，S 为差，BO 为借位输出，要求：⑴列出 S 与 BO 的真值表；⑵化简 S 与 BO 表达式；⑶在下图中已有接线的基础上，实现该全减器，允许使用必要的门电路。
