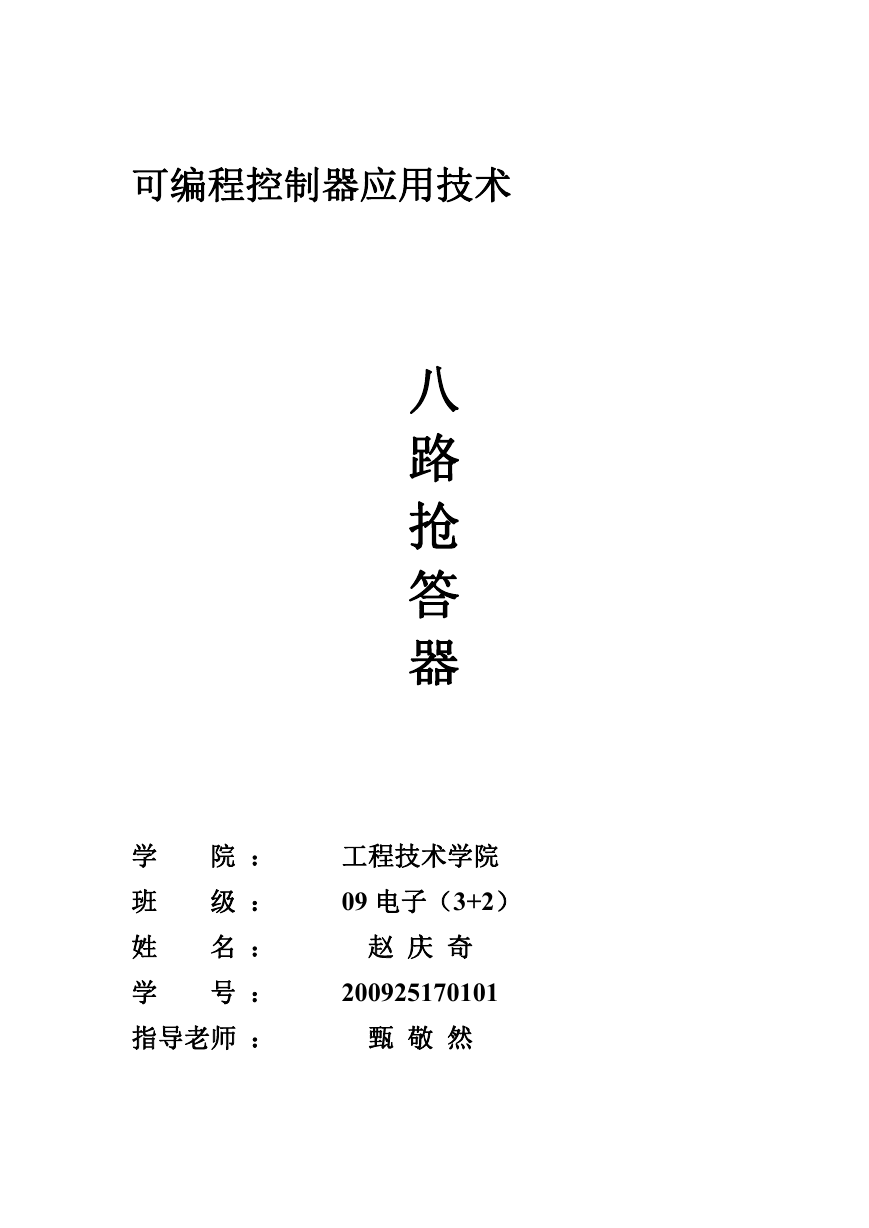

    可编程控制器应用技术 八 路 抢 答 器 学 班 姓 学 院 ： 级 ： 名 ： 号 ： 工程技术学院 09 电子（3+2） 赵 庆 奇 200925170101 指导老师 ： 甄 敬 然

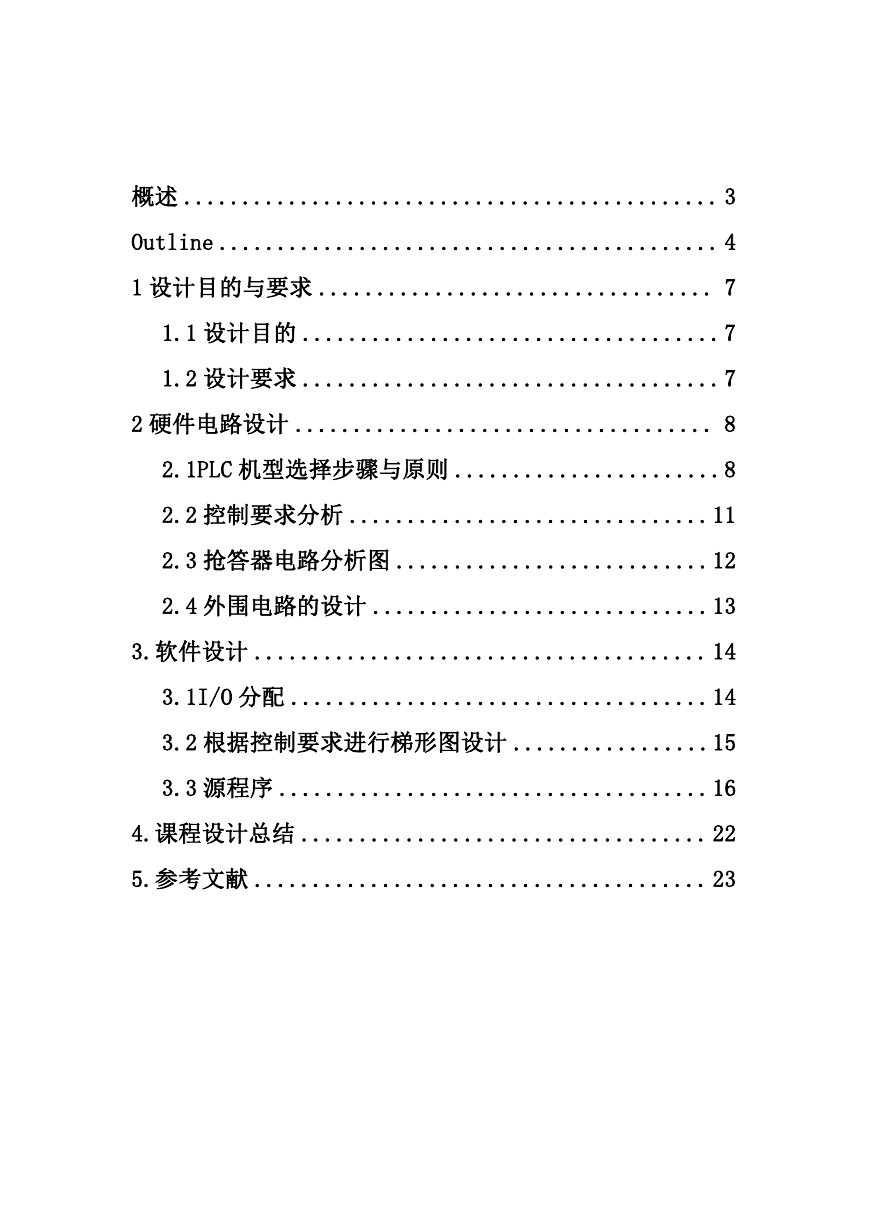

    概述 .............................................. 3 Outline ........................................... 4 1 设计目的与要求 .................................. 7 1.1 设计目的 ....................................7 1.2 设计要求 ....................................7 2 硬件电路设计 .................................... 8 2.1PLC 机型选择步骤与原则 .......................8 2.2 控制要求分析 ...............................11 2.3 抢答器电路分析图 ...........................12 2.4 外围电路的设计 .............................13 3.软件设计 ....................................... 14 3.1I/O 分配 ....................................14 3.2 根据控制要求进行梯形图设计 .................15 3.3 源程序 .....................................16 4.课程设计总结 ................................... 22 5.参考文献 ....................................... 23
    概述 近年来随着科技的飞速发展，PLC 的应用正在不断地走向深入， 同时带动传统控制检测日新月益更新。它具有结构简单、编程方便、 可靠性高等优点，已广泛用于工业过程和位置的自动控制中。据统计， 可编程控制器是工业自动化装置中应用最多的一种设备。专家认为， 可编程控制器将成为今后工业控制的主要手段和重要的基础设备之 一，PLC、机器人、CAD/CAM 将成为工业生产的三大支柱。PLC 型抢答 器是将 PLC 用于对抢答器的控制，主要是考虑其具有对使用环境适应 性强的特性，同时其内部定时器资源十分丰富，可对目前使用的抢答 器进行精确控制，特别是对多人抢答的控制可方便的实现。通过设计 一个抢答器，使我们系统掌握可编程控制器的基本原理、功能、应用、 程序设计方法和编程技巧，是我们掌握一些基本机型，掌握 PLC 控制 技术的基本原理和应用，并学习 PLC 编程的多样性、灵活性，是我们 掌握 PLC 在实际应用中的控制作用、动作顺序与原理，为今后从事自 动化控制领域的工作打下坚实的基础。同时，在设计过程中还能培养 我们独立工作能力与创造力，综合运用专业及基础知识的能力，解决 实际工程技术问题的能力，查阅图书资料、绘图、书写报告的能力 关键词：PLC 抢答器

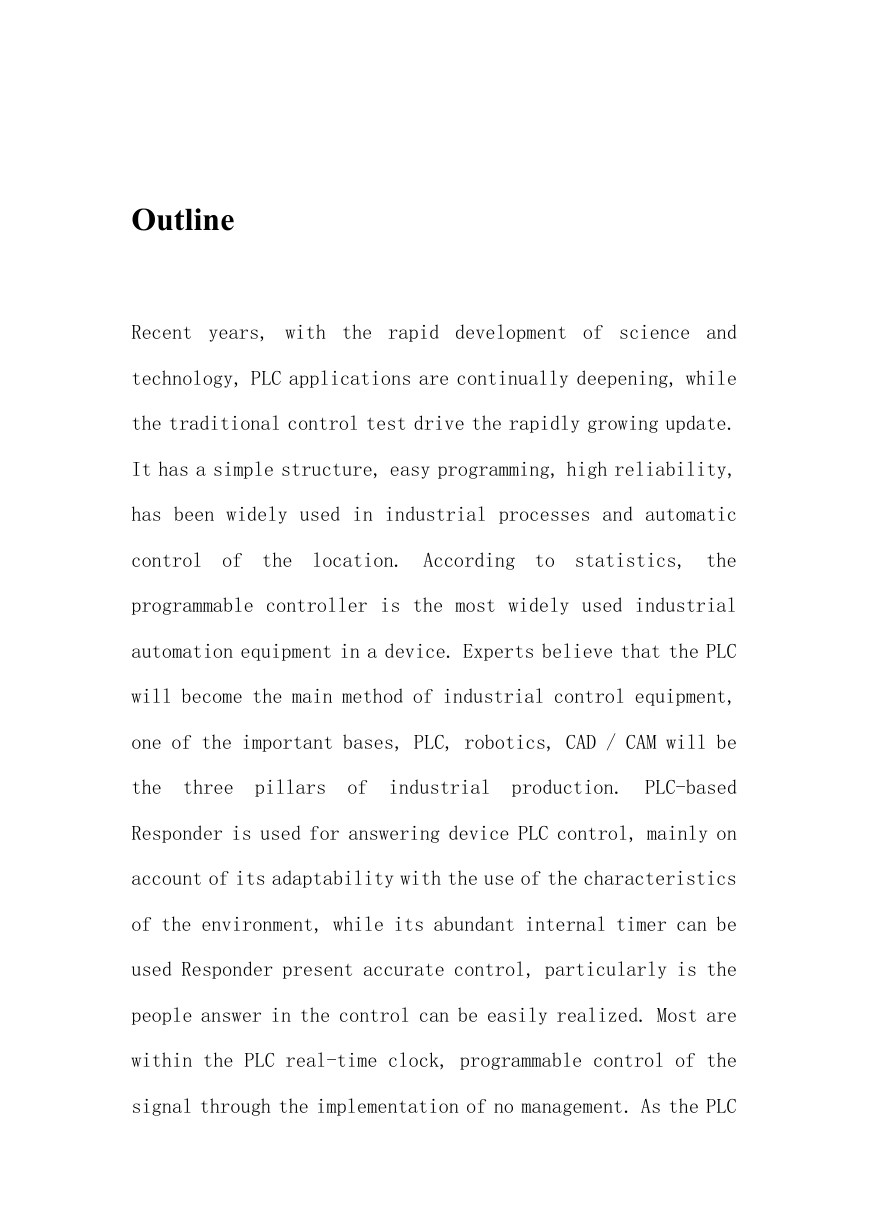

    Outline Recent years, with the rapid development of science and technology, PLC applications are continually deepening, while the traditional control test drive the rapidly growing update. It has a simple structure, easy programming, high reliability, has been widely used in industrial processes and automatic control of the location. According to statistics, the programmable controller is the most widely used industrial automation equipment in a device. Experts believe that the PLC will become the main method of industrial control equipment, one of the important bases, PLC, robotics, CAD / CAM will be the three pillars of industrial production. PLC-based Responder is used for answering device PLC control, mainly on account of its adaptability with the use of the characteristics of the environment, while its abundant internal timer can be used Responder present accurate control, particularly is the people answer in the control can be easily realized. Most are within the PLC real-time clock, programmable control of the signal through the implementation of no management. As the PLC

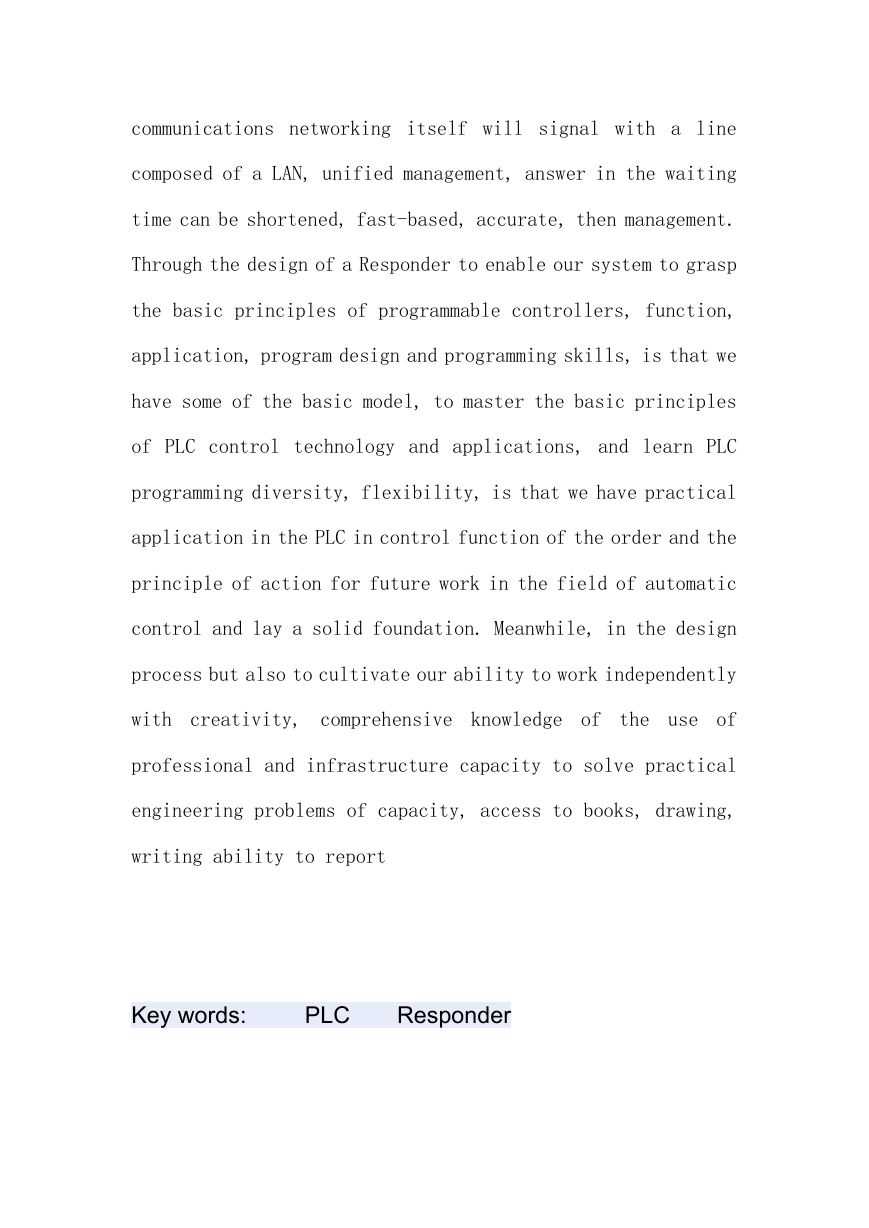

    communications networking itself will signal with a line composed of a LAN, unified management, answer in the waiting time can be shortened, fast-based, accurate, then management. Through the design of a Responder to enable our system to grasp the basic principles of programmable controllers, function, application, program design and programming skills, is that we have some of the basic model, to master the basic principles of PLC control technology and applications, and learn PLC programming diversity, flexibility, is that we have practical application in the PLC in control function of the order and the principle of action for future work in the field of automatic control and lay a solid foundation. Meanwhile, in the design process but also to cultivate our ability to work independently with creativity, comprehensive knowledge of the use of professional and infrastructure capacity to solve practical engineering problems of capacity, access to books, drawing, writing ability to report Key words: PLC Responder

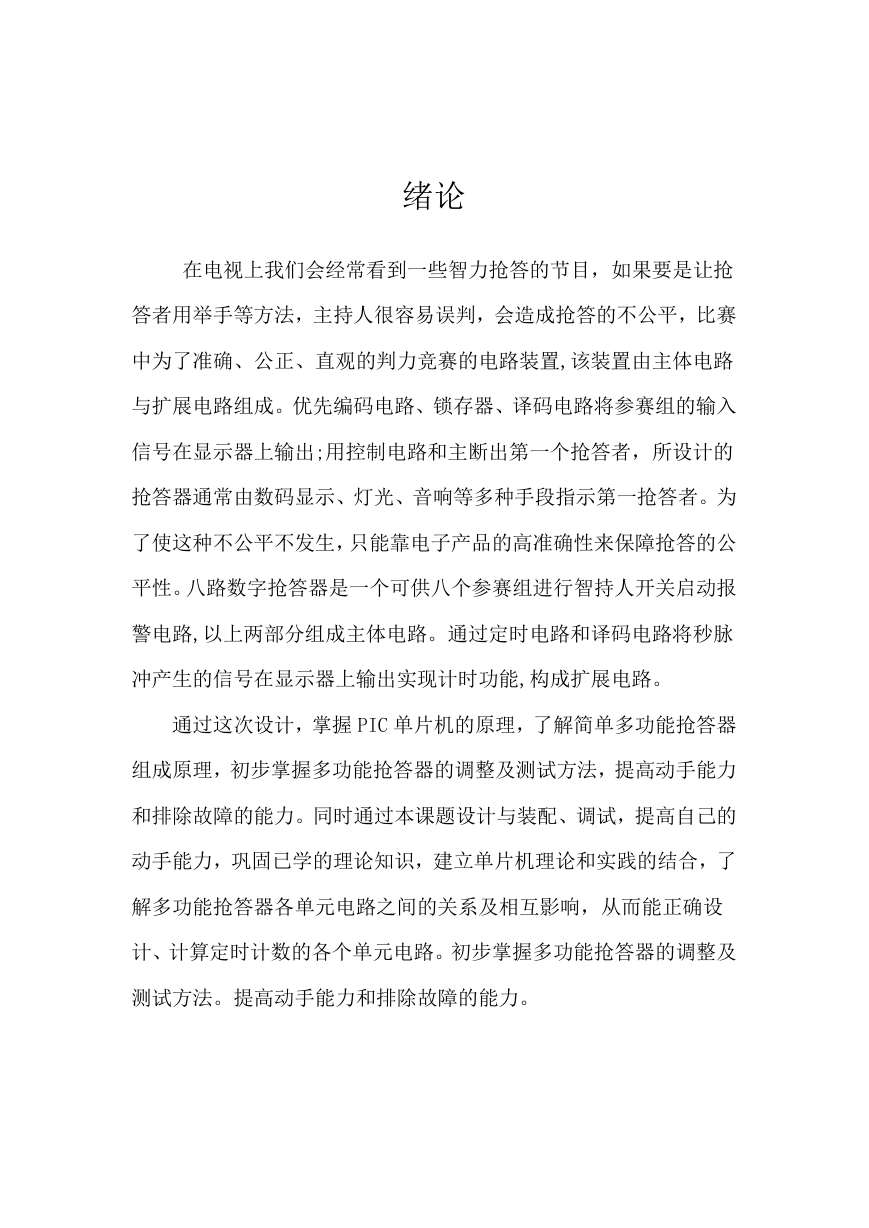

    绪论 在电视上我们会经常看到一些智力抢答的节目，如果要是让抢 答者用举手等方法，主持人很容易误判，会造成抢答的不公平，比赛 中为了准确、公正、直观的判力竞赛的电路装置,该装置由主体电路 与扩展电路组成。优先编码电路、锁存器、译码电路将参赛组的输入 信号在显示器上输出;用控制电路和主断出第一个抢答者，所设计的 抢答器通常由数码显示、灯光、音响等多种手段指示第一抢答者。为 了使这种不公平不发生，只能靠电子产品的高准确性来保障抢答的公 平性。八路数字抢答器是一个可供八个参赛组进行智持人开关启动报 警电路,以上两部分组成主体电路。通过定时电路和译码电路将秒脉 冲产生的信号在显示器上输出实现计时功能,构成扩展电路。 通过这次设计，掌握 PIC 单片机的原理，了解简单多功能抢答器 组成原理，初步掌握多功能抢答器的调整及测试方法，提高动手能力 和排除故障的能力。同时通过本课题设计与装配、调试，提高自己的 动手能力，巩固已学的理论知识，建立单片机理论和实践的结合，了 解多功能抢答器各单元电路之间的关系及相互影响，从而能正确设 计、计算定时计数的各个单元电路。初步掌握多功能抢答器的调整及 测试方法。提高动手能力和排除故障的能力。

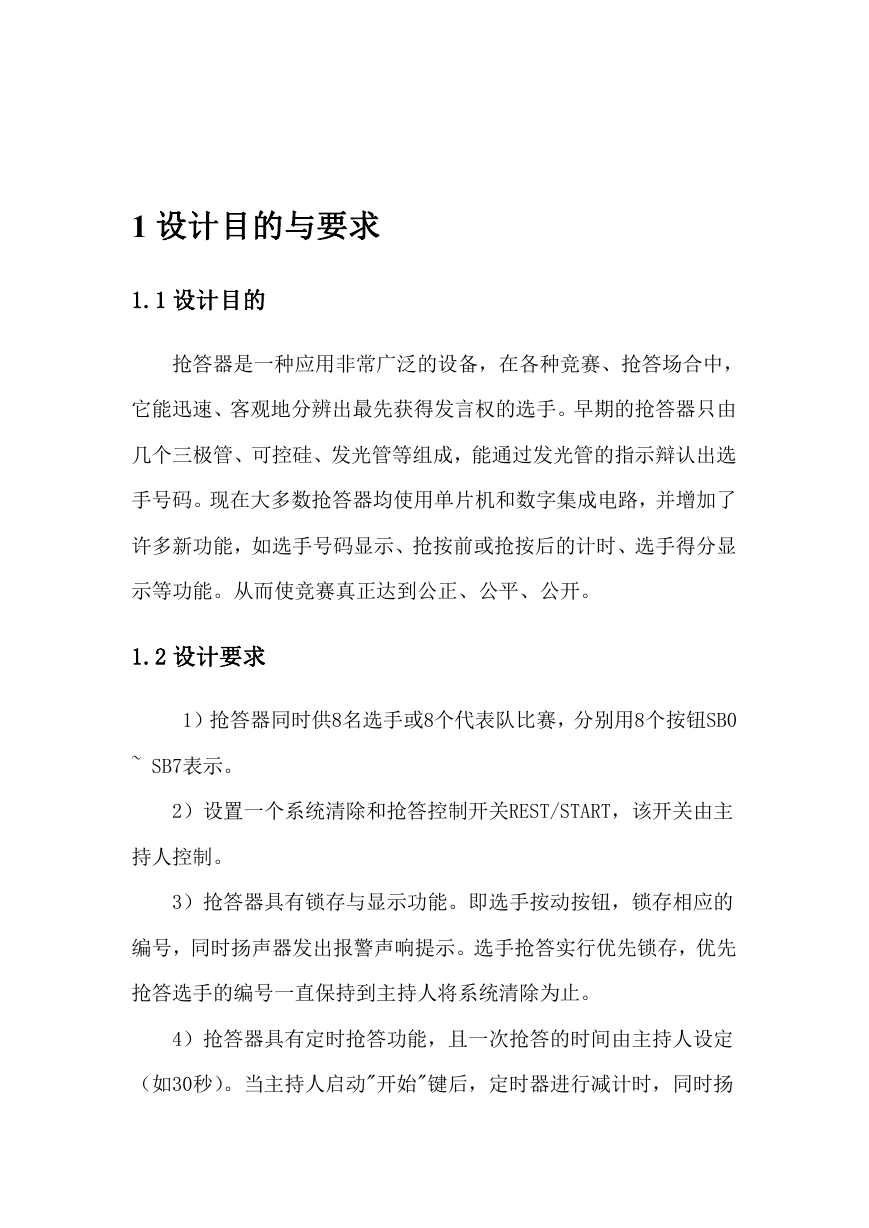

    1 设计目的与要求 1.1 设计目的 抢答器是一种应用非常广泛的设备，在各种竞赛、抢答场合中， 它能迅速、客观地分辨出最先获得发言权的选手。早期的抢答器只由 几个三极管、可控硅、发光管等组成，能通过发光管的指示辩认出选 手号码。现在大多数抢答器均使用单片机和数字集成电路，并增加了 许多新功能，如选手号码显示、抢按前或抢按后的计时、选手得分显 示等功能。从而使竞赛真正达到公正、公平、公开。 1.2 设计要求 1）抢答器同时供8名选手或8个代表队比赛，分别用8个按钮SB0 ~ SB7表示。 2）设置一个系统清除和抢答控制开关REST/START，该开关由主 持人控制。 3）抢答器具有锁存与显示功能。即选手按动按钮，锁存相应的 编号，同时扬声器发出报警声响提示。选手抢答实行优先锁存，优先 抢答选手的编号一直保持到主持人将系统清除为止。 4）抢答器具有定时抢答功能，且一次抢答的时间由主持人设定 （如30秒）。当主持人启动"开始"键后，定时器进行减计时，同时扬

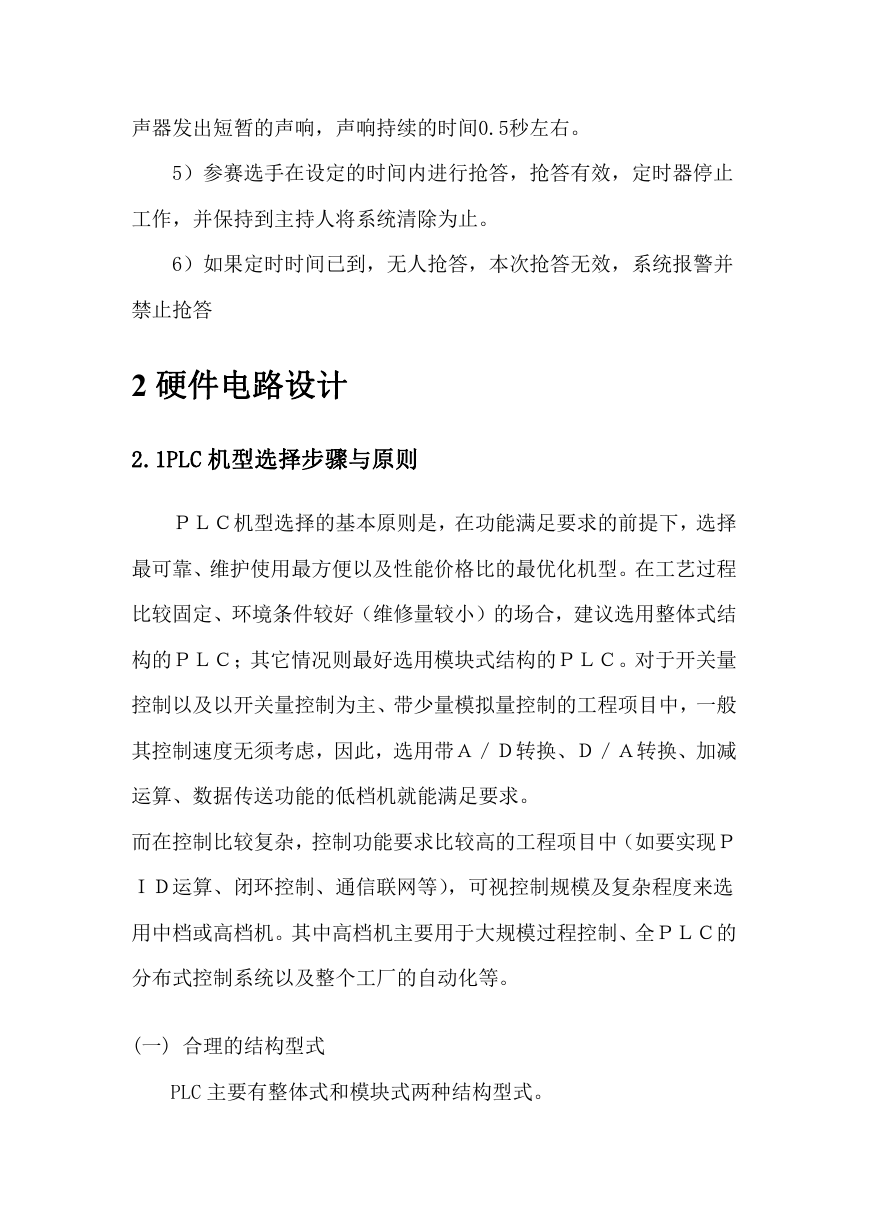

    声器发出短暂的声响，声响持续的时间0.5秒左右。 5）参赛选手在设定的时间内进行抢答，抢答有效，定时器停止 工作，并保持到主持人将系统清除为止。 6）如果定时时间已到，无人抢答，本次抢答无效，系统报警并 禁止抢答 2 硬件电路设计 2.1PLC 机型选择步骤与原则 ＰＬＣ机型选择的基本原则是，在功能满足要求的前提下，选择 最可靠、维护使用最方便以及性能价格比的最优化机型。在工艺过程 比较固定、环境条件较好（维修量较小）的场合，建议选用整体式结 构的ＰＬＣ；其它情况则最好选用模块式结构的ＰＬＣ。对于开关量 控制以及以开关量控制为主、带少量模拟量控制的工程项目中，一般 其控制速度无须考虑，因此，选用带Ａ／Ｄ转换、Ｄ／Ａ转换、加减 运算、数据传送功能的低档机就能满足要求。 而在控制比较复杂，控制功能要求比较高的工程项目中（如要实现Ｐ ＩＤ运算、闭环控制、通信联网等），可视控制规模及复杂程度来选 用中档或高档机。其中高档机主要用于大规模过程控制、全ＰＬＣ的 分布式控制系统以及整个工厂的自动化等。 (一) 合理的结构型式 PLC 主要有整体式和模块式两种结构型式。
