实验三:用双线性变换法设计 IIR 数字滤波器 (设计性 4 学时) 一.实验目的: (1)熟悉用双线性变换法设计 IIR 数字滤波器的原理与方法。 (2)掌握数字滤波器的计算机仿真方法。 (3)通过观察对实际心电图信号的滤波作用,获得数字滤波的感性知识。 二.实验内容及步骤: (1) 用双线性变换法设计一个巴特沃斯低通 IIR 数字滤波器,设计指标参数为:在通带内频 率低于 0.2pi 时,最大衰减小于 1dB;在阻带内[0.3pi , pi] 频率区间上,,最小衰减大于 15dB; (2) 以 0.02pi 为采样间隔,打印出数字滤波器在频率区间[ 0, 0.5pi]上的幅频响应特性曲线; (3) 用所设计的滤波器对实际心电图信号采样序列(在本实验后面给出)进行仿真滤波处理, 并分别打印出滤波前后的心电图波形图,观察总结滤波作用与效果。 (4)采用不同阶数的 Butterworth 低通滤波器,比较滤波效果。 三.实验步骤: (1)复习有关巴特沃斯模拟滤波器设计和用双线性变换法设计 IIR 数字滤波器的内容,按 照教材例 6.4.2,用双线性变换法设计数字滤波器系统函数 H(z)。 方法一:教材例 6.4.2 种已求出满足本实验要求的数字滤波器系统函数: 方法二:根据设计指标,调用 MATLAB 信号处理工具箱函数 buttord 和 butter,也可得到 H (z)。 (2)编写滤波器仿真程序,计算 H(z)对心电图信号采样序列 x(n)的相应序列 y(n)。 (3)在通过计算机上运行仿真滤波程序,并调用通用绘图子程序,完成实验内容(2)和(3)。 本实验要用的 MATLAB 绘图函数参阅教材。 四.,思考题: 用双线性变换法设计数字滤波器过程中,变换公式: s= 2 T z1  z1   1 1  中 T 的取值,对设计结果有无影响? 为什么? 五.实验报告要求 (1)简述实验目的及原理; (2)由所打印的特性曲线及设计过程简述双线性变换法的特点; (3)对比滤波前后的心电图信号波形,说明数字滤波器的滤波过程与滤波作用; (4) 简要回答思考题. 六:心电图信号采样序列 x(n): 人体心电图信号在测量过程中往往受到工业高频干扰,所以必须经过低通滤波处理后, 才能作为判断心脏功能的有用信息。下面给出一实际心电图信号采样序列样式本 x(n),其 中存在高频干扰,在实验中,以 x(n)作为输入序列,滤除其中的干扰成分。 { x(n) } = { -4 , -2, 0, -4, -6, -4, -2, -4, -6, -6, -4, -4, -6, -6, -2, 6, 12, 8, 0, -16 -38, -60, -84, -90, -66, -32, -4, -2, -4, 8,12, 12 , 10, 6, 6, 6, 4, 0, 0, 0 0, 0, -2, -4, 0, 0, 0, -2, -2, 0,0 , -2,, -2, -2, -2, 0}
参考程序: 一; T=1;Fs=1/T; wpz=0.2;wsz=0.3; wp=2*tan(wpz*pi/2);ws=2*tan(wsz*pi/2);rp=1;rs=15; [N,wc]=buttord(wp,ws,rp,rs,'s'); [B,A]=butter(N,wc,'s'); fk=0:1/512:1;wk=2*pi*fk; Hk=freqs(B,A,wk); subplot(2,2,1); plot(fk,20*log10(abs(Hk)));grid on; xlabel('\omega/\pi');ylabel('幅度(dB)'); axis([0,1,-100,5]);title('(b)'); [N,wc]=buttord(wpz,wsz,rp,rs); [Bz,Az]=butter(N,wc); wk=0:pi/512:pi; Hz=freqz(Bz,Az,wk); subplot(2,2,4); plot(wk/pi,20*log10(abs(Hz)));grid on; xlabel('\omega/\pi');ylabel('幅度(dB)'); axis([0,1,-100,5]);title('(b)');

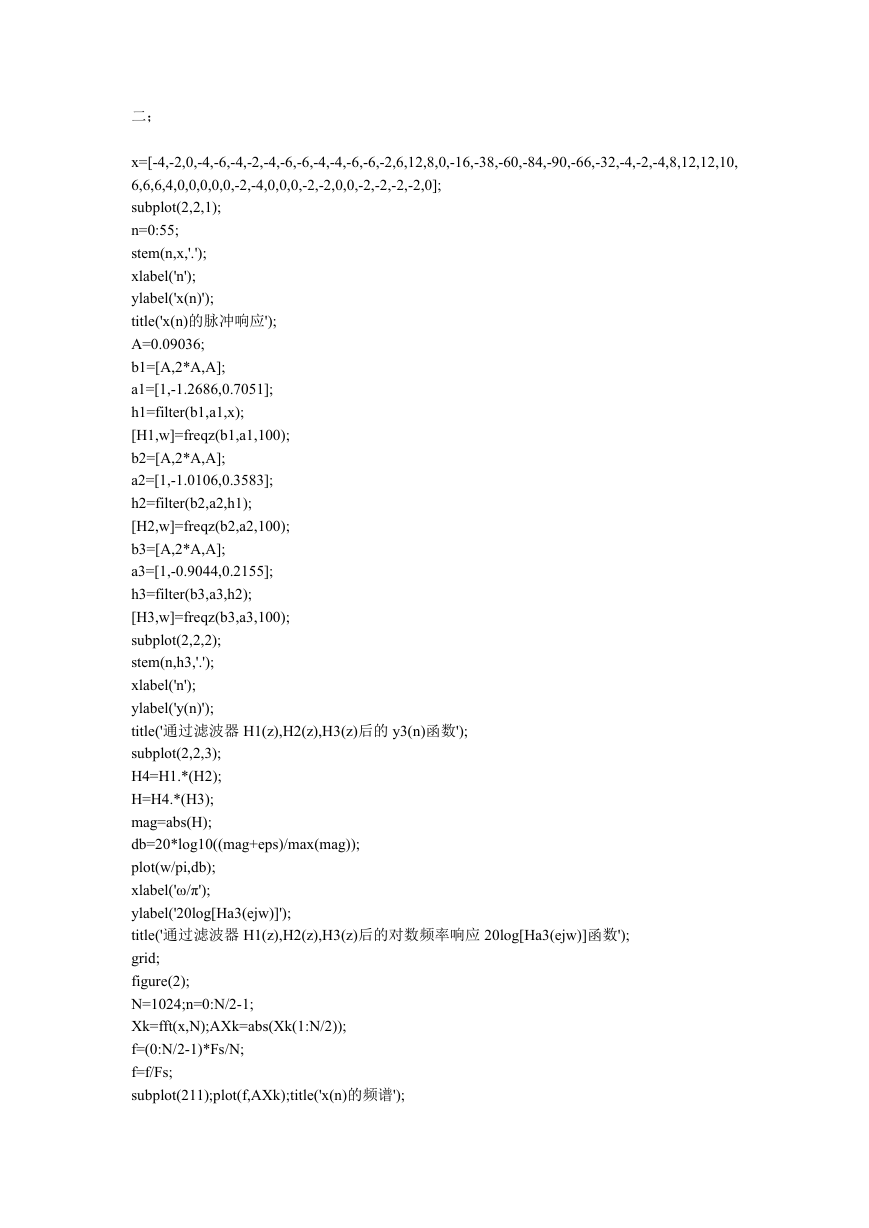

二; x=[-4,-2,0,-4,-6,-4,-2,-4,-6,-6,-4,-4,-6,-6,-2,6,12,8,0,-16,-38,-60,-84,-90,-66,-32,-4,-2,-4,8,12,12,10, 6,6,6,4,0,0,0,0,0,-2,-4,0,0,0,-2,-2,0,0,-2,-2,-2,-2,0]; subplot(2,2,1); n=0:55; stem(n,x,'.'); xlabel('n'); ylabel('x(n)'); title('x(n)的脉冲响应'); A=0.09036; b1=[A,2*A,A]; a1=[1,-1.2686,0.7051]; h1=filter(b1,a1,x); [H1,w]=freqz(b1,a1,100); b2=[A,2*A,A]; a2=[1,-1.0106,0.3583]; h2=filter(b2,a2,h1); [H2,w]=freqz(b2,a2,100); b3=[A,2*A,A]; a3=[1,-0.9044,0.2155]; h3=filter(b3,a3,h2); [H3,w]=freqz(b3,a3,100); subplot(2,2,2); stem(n,h3,'.'); xlabel('n'); ylabel('y(n)'); title('通过滤波器 H1(z),H2(z),H3(z)后的 y3(n)函数'); subplot(2,2,3); H4=H1.*(H2); H=H4.*(H3); mag=abs(H); db=20*log10((mag+eps)/max(mag)); plot(w/pi,db); xlabel('ω/π'); ylabel('20log[Ha3(ejw)]'); title('通过滤波器 H1(z),H2(z),H3(z)后的对数频率响应 20log[Ha3(ejw)]函数'); grid; figure(2); N=1024;n=0:N/2-1; Xk=fft(x,N);AXk=abs(Xk(1:N/2)); f=(0:N/2-1)*Fs/N; f=f/Fs; subplot(211);plot(f,AXk);title('x(n)的频谱');
xlabel('f');ylabel('| X(k) |');axis([0,0.5,0,400]); Yk=fft(y,N);AYk=abs(Yk(1:N/2)); subplot(212);plot(f,AYk);title('y(n)的频谱'); xlabel('f');ylabel('| Y(k) |');axis([0,0.5,0,400]) x=[-4,-2,0,-4,-6,-4,-2,-4,-6,-6,-4,-4,-6,-6,-2,6,12,8,0,-16,-38,-60,-84,-90,-66,-32,-4,-2,-4,8,12,12,10, 6,6,6,4,0,0,0,0,0,-2,-4,0,0,0,-2,-2,0,0,-2,-2,-2,-2,0]; subplot(2,2,1); n=0:55; stem(n,x,'.'); xlabel('n'); ylabel('x(n)'); title('x(n)的脉冲响应'); A=0.09036; b1=[A,2*A,A]; a1=[1,-1.2686,0.7051]; h1=filter(b1,a1,x); [H1,w]=freqz(b1,a1,100); b2=[A,2*A,A];

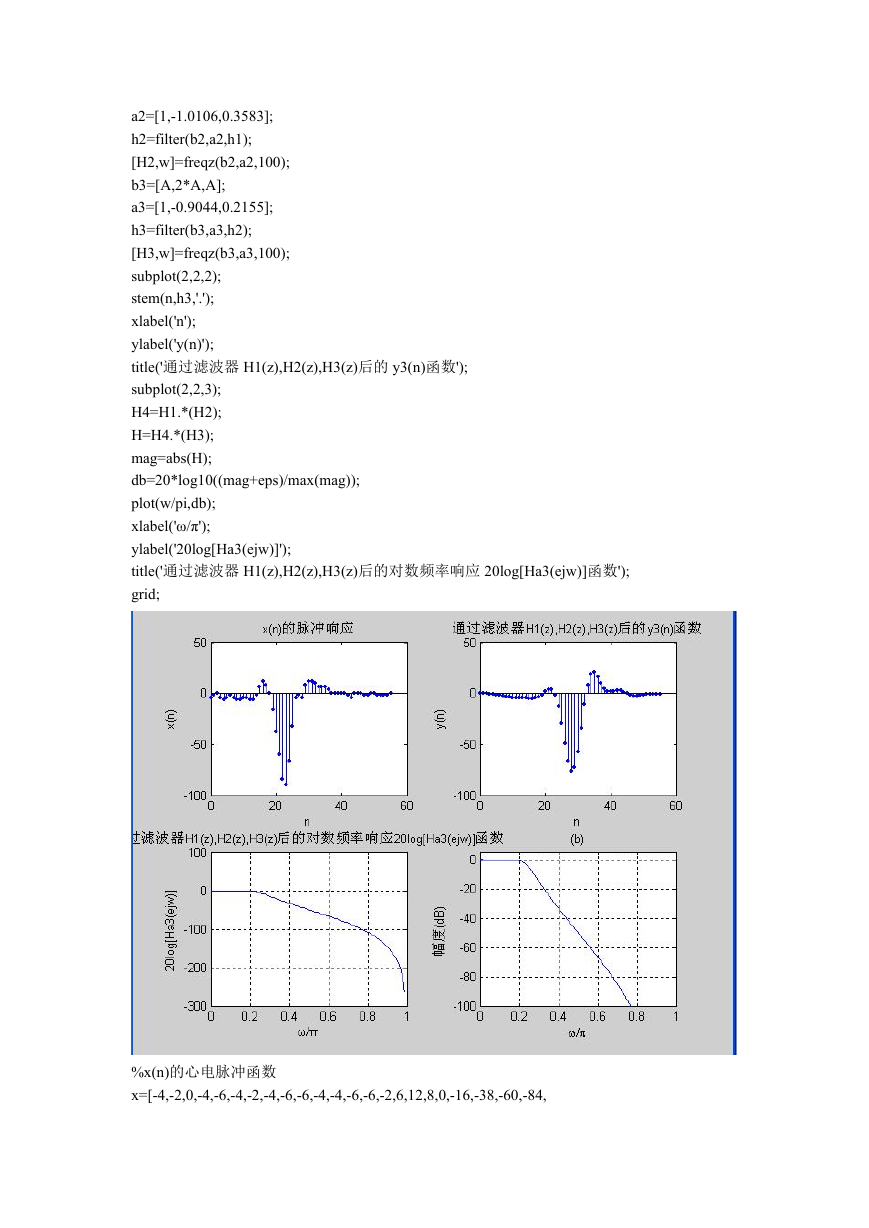

a2=[1,-1.0106,0.3583]; h2=filter(b2,a2,h1); [H2,w]=freqz(b2,a2,100); b3=[A,2*A,A]; a3=[1,-0.9044,0.2155]; h3=filter(b3,a3,h2); [H3,w]=freqz(b3,a3,100); subplot(2,2,2); stem(n,h3,'.'); xlabel('n'); ylabel('y(n)'); title('通过滤波器 H1(z),H2(z),H3(z)后的 y3(n)函数'); subplot(2,2,3); H4=H1.*(H2); H=H4.*(H3); mag=abs(H); db=20*log10((mag+eps)/max(mag)); plot(w/pi,db); xlabel('ω/π'); ylabel('20log[Ha3(ejw)]'); title('通过滤波器 H1(z),H2(z),H3(z)后的对数频率响应 20log[Ha3(ejw)]函数'); grid; %x(n)的心电脉冲函数 x=[-4,-2,0,-4,-6,-4,-2,-4,-6,-6,-4,-4,-6,-6,-2,6,12,8,0,-16,-38,-60,-84,

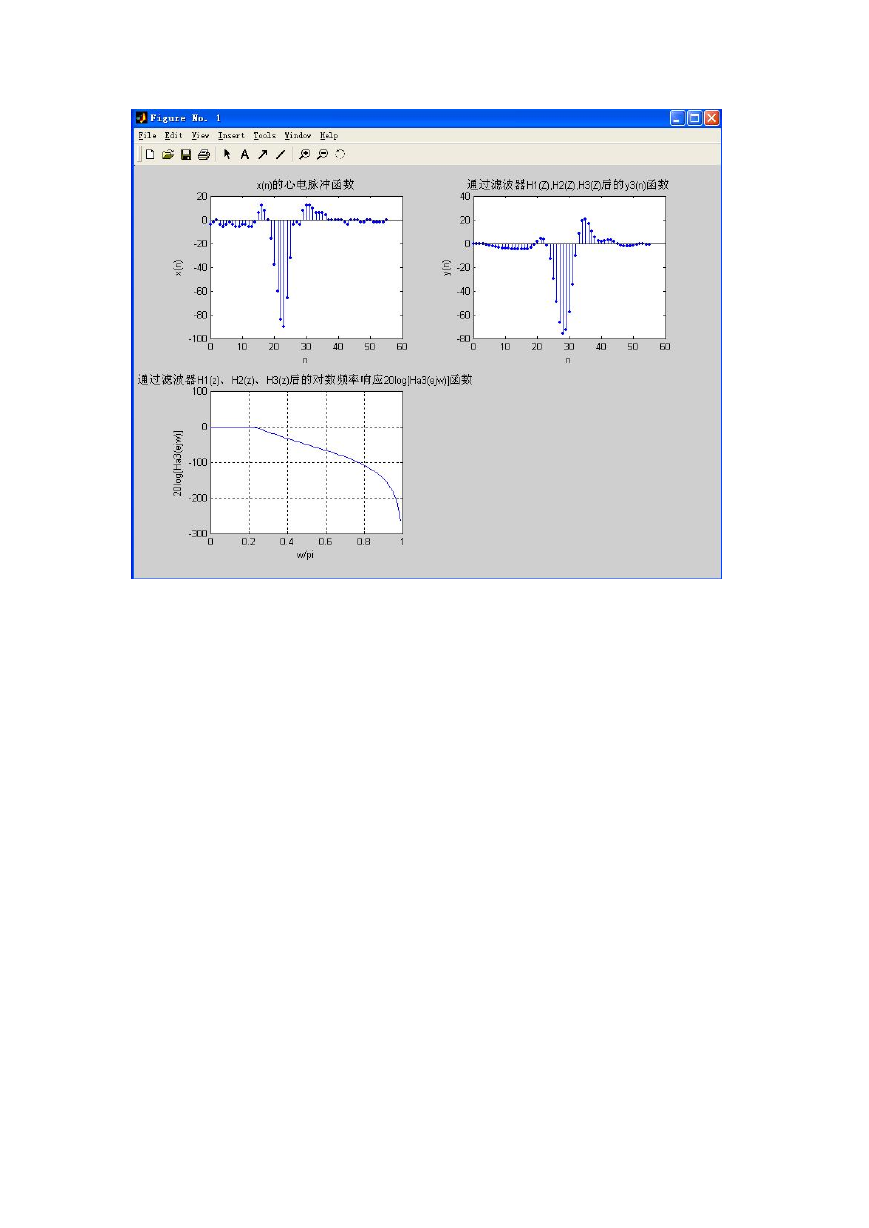

-90,-66,-32,-4,-2,-4,8,12,12,10,6,6,6,4,0,0,0,0,0,-2,-4,0,0,0,-2,-2,0,0,-2,-2,-2,-2,0] subplot(2,2,1); n=0:55; stem(n,x,'.'); xlabel('n'); ylabel('x(n)'); title('x(n)的心电脉冲函数'); %通过滤波器 H1(z)后的 y1(n)函数 A=0.09036; b1=[A,2*A,A]; a1=[1,-1.2686,0.7051]; h1=filter(b1,a1,x); [H1,w]=freqz(b1,a1,100); %通过滤波器 H1(z),H2(Z)后的 y2(n)函数 b2=[A,2*A,A]; a2=[1,-1.0106,0.3583]; h2=filter(b2,a2,h1); [H2,w]=freqz(b2,a2,100); %通过滤波器 H1(z),H2(Z),H3(Z)后的 y3(n)函数 b3=[A,2*A,A]; a3=[1,-0.9044,0.2155]; h3=filter(b3,a3,h2); [H3,w]=freqz(b3,a3,100); subplot(2,2,2); stem(n,h3,'.'); xlabel('n'); ylabel('y(n)'); title('通过滤波器 H1(Z),H2(Z),H3(Z)后的 y3(n)函数'); subplot(2,2,3); H4=H1.*(H2); H=H4.*(H3); mag=abs(H); db=20*log10((mag+eps)/max(mag)); plot(w/pi,db); xlabel('w/pi'); ylabel('20log[Ha3(ejw)]'); title('通过滤波器 H1(z)、H2(z)、H3(z)后的对数频率响应 20log[Ha3(ejw)]函数'); grid;
