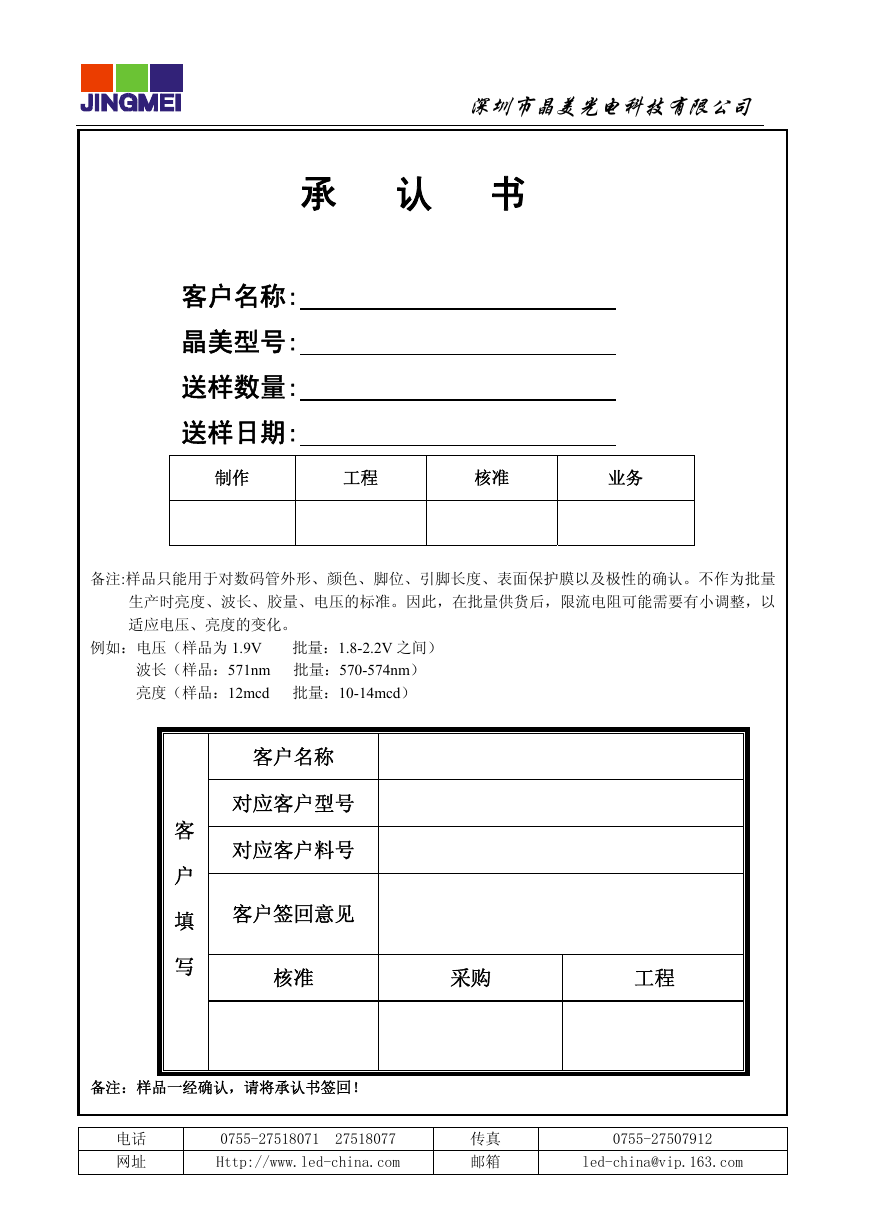

深圳市晶美光电科技有限公司 承 认 书 客户名称: 晶美型号: 送样数量: 送样日期: 制作 工程 核准 业务 备注:样品只能用于对数码管外形、颜色、脚位、引脚长度、表面保护膜以及极性的确认。不作为批量 生产时亮度、波长、胶量、电压的标准。因此，在批量供货后，限流电阻可能需要有小调整，以 适应电压、亮度的变化。 例如：电压（样品为 1.9V 批量：1.8-2.2V 之间） 波长（样品：571nm 批量：570-574nm） 亮度（样品：12mcd 批量：10-14mcd） 客 户 填 写 客户名称 对应客户型号 对应客户料号 客户签回意见 核准 采购 工程 备注：样品一经确认，请将承认书签回！ 电话 网址 0755-27518071 27518077 Http://www.led-china.com 传真 邮箱 0755-27507912 led-china@vip.163.com 

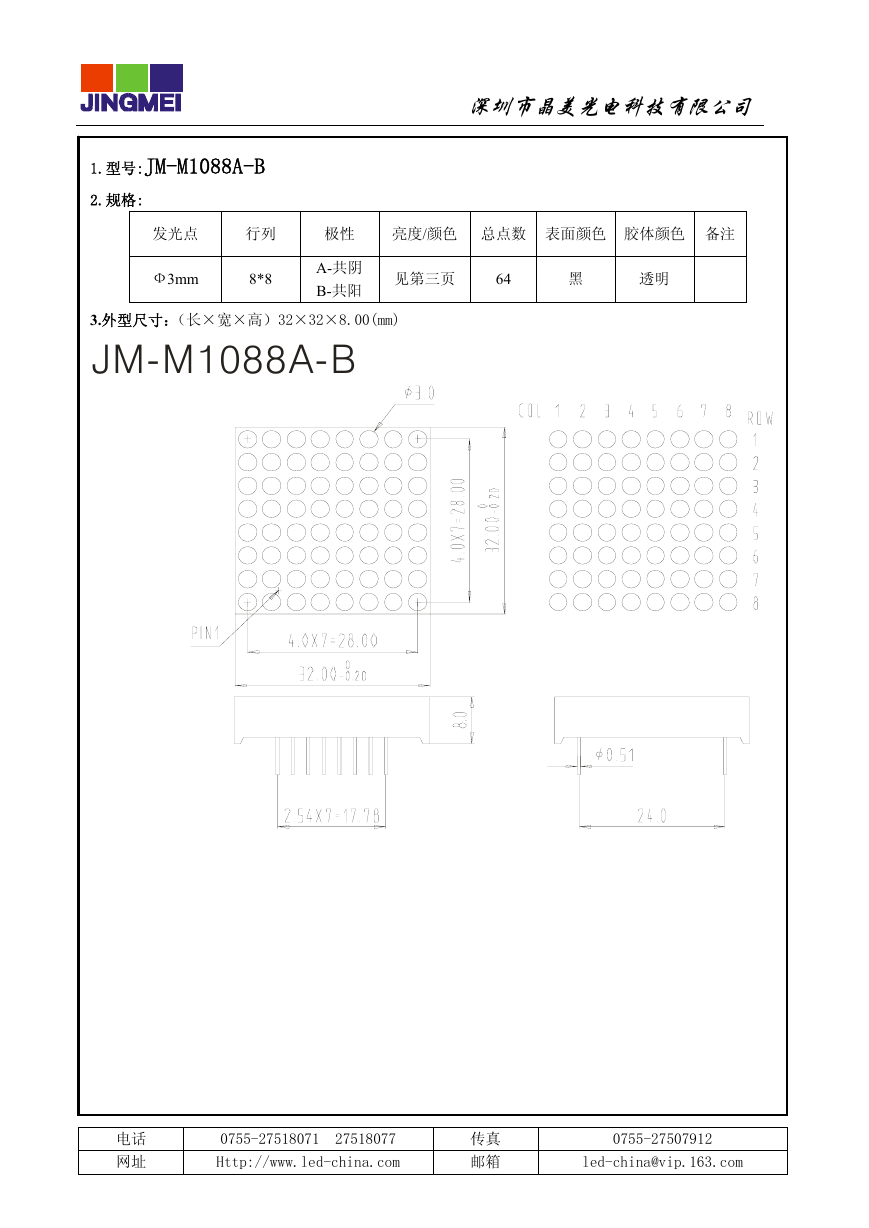

深圳市晶美光电科技有限公司 亮度/颜色 总点数 表面颜色 胶体颜色 备注 见第三页 64 黑 透明 A-共阴 B-共阳 发光点 行列 极性 3.外型尺寸：（长×宽×高）32×32×8.00(mm) JM-M1088A-B 8*8 Ф3mm 1.型号:JM-M1088A-B 2.规格: 电话 网址 0755-27518071 27518077 Http://www.led-china.com 传真 邮箱 0755-27507912 led-china@vip.163.com 

深圳市晶美光电科技有限公司 4.引脚连接方式: 1088A 1088B 电话 网址 0755-27518071 27518077 Http://www.led-china.com 传真 邮箱 0755-27507912 led-china@vip.163.com 

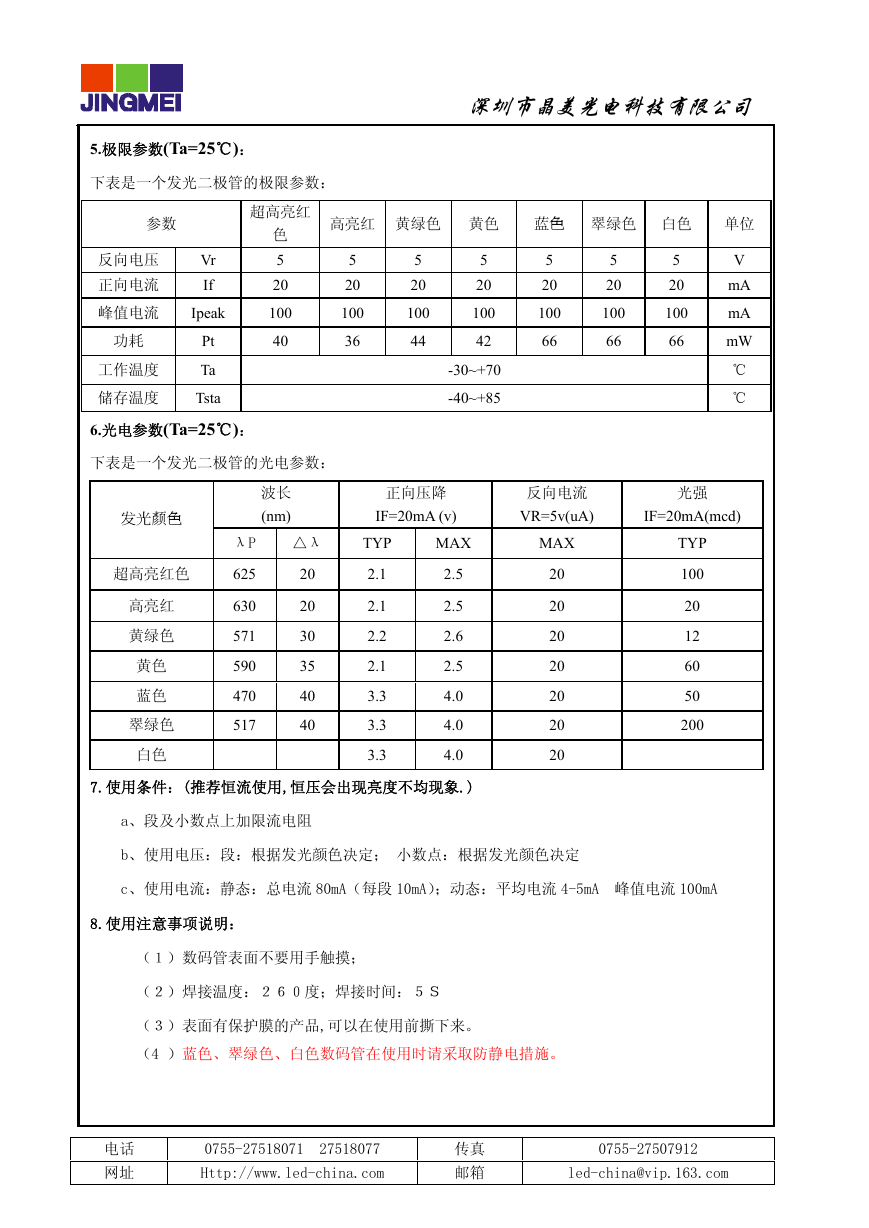

深圳市晶美光电科技有限公司 5.极限参数(Ta=25℃)： 下表是一个发光二极管的极限参数： 参数 反向电压 正向电流 峰值电流 功耗 超高亮红 色 5 20 100 40 Vr If Ipeak Pt Ta Tsta 高亮红 黄绿色 黄色 蓝色 翠绿色 白色 单位 5 20 100 36 5 20 100 44 5 20 100 42 -30~+70 -40~+85 5 20 100 66 5 20 100 66 5 20 100 66 V mA mA mW ℃ ℃ 工作温度 储存温度 6.光电参数(Ta=25℃)： 下表是一个发光二极管的光电参数： 发光颜色 超高亮红色 高亮红 黄绿色 黄色 蓝色 翠绿色 白色 λP 625 630 571 590 470 517 波长 (nm) 正向压降 IF=20mA (v) 反向电流 VR=5v(uA) 光强 IF=20mA(mcd) △λ TYP MAX MAX 20 20 30 35 40 40 2.1 2.1 2.2 2.1 3.3 3.3 3.3 2.5 2.5 2.6 2.5 4.0 4.0 4.0 20 20 20 20 20 20 20 TYP 100 20 12 60 50 200 7.使用条件：(推荐恒流使用,恒压会出现亮度不均现象.) a、段及小数点上加限流电阻 b、使用电压：段：根据发光颜色决定； 小数点：根据发光颜色决定 c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA 峰值电流 100mA 8.使用注意事项说明： （１）数码管表面不要用手触摸； （２）焊接温度：２６０度；焊接时间：５Ｓ （３）表面有保护膜的产品,可以在使用前撕下来。 （4 ）蓝色、翠绿色、白色数码管在使用时请采取防静电措施。 电话 网址 0755-27518071 27518077 Http://www.led-china.com 传真 邮箱 0755-27507912 led-china@vip.163.com
