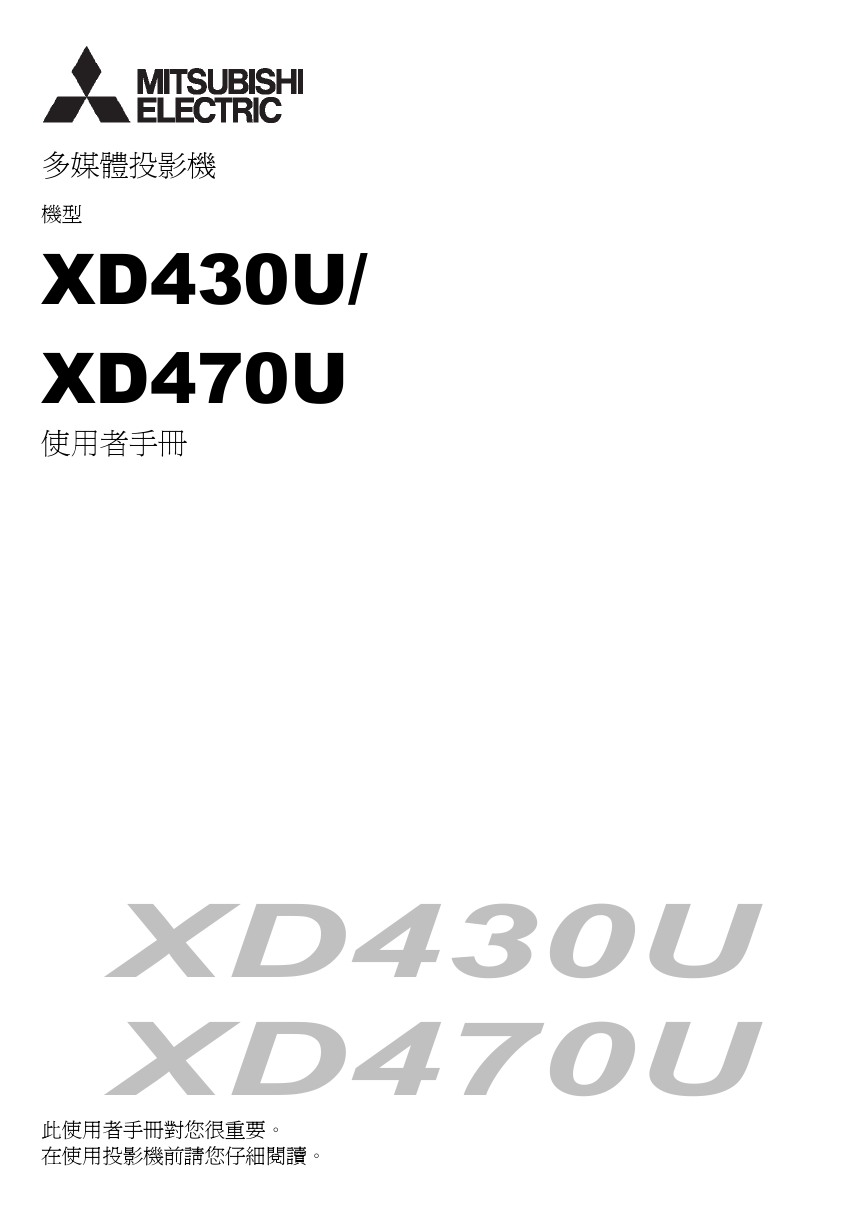

多媒體投影機機型 XD430U/ XD470U 使用者手冊 XD430U XD470U 此使用者手冊對您很重要。在使用投影機前請您仔細閱讀。

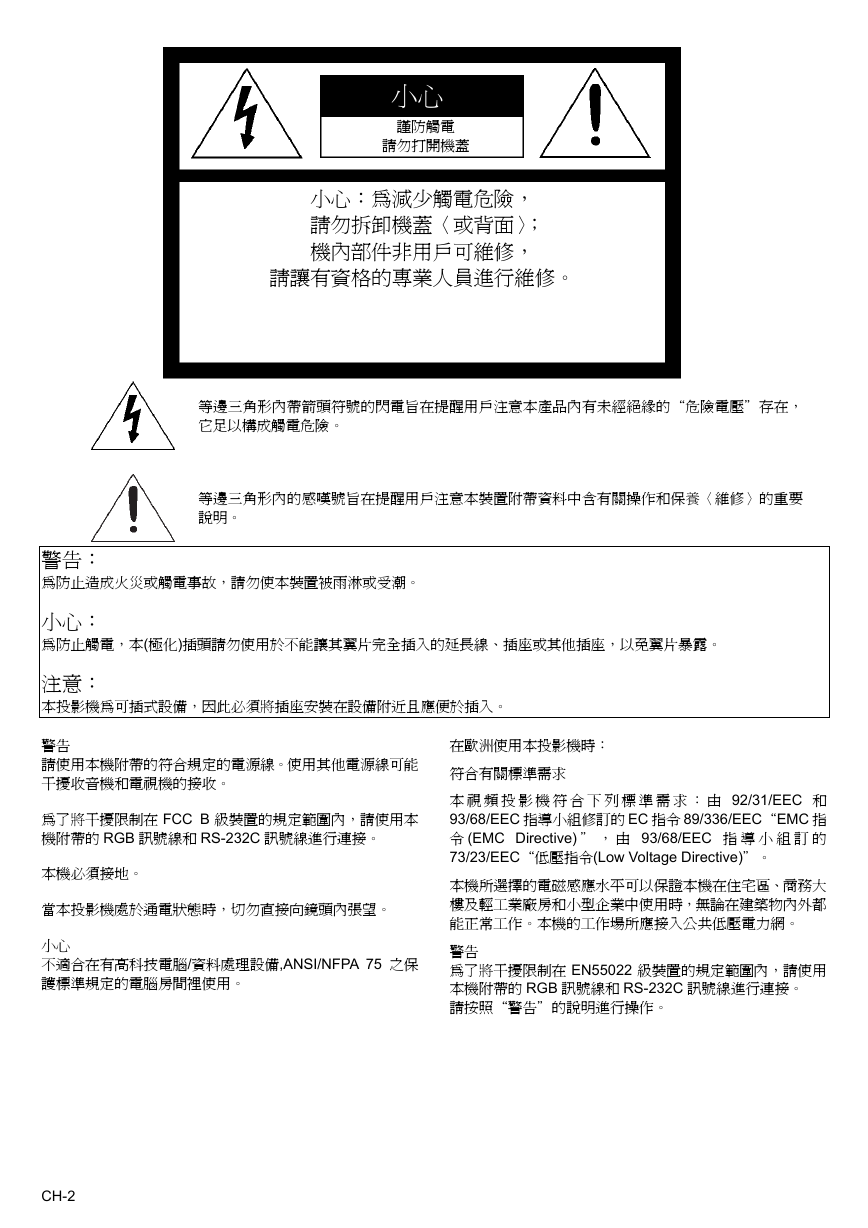

小心謹防觸電請勿打開機蓋小心：為減少觸電危險，請勿拆卸機蓋〈或背面〉；機內部件非用戶可維修，請讓有資格的專業人員進行維修。等邊三角形內帶箭頭符號的閃電旨在提醒用戶注意本產品內有未經絕緣的“危險電壓＂存在，它足以構成觸電危險。等邊三角形內的感嘆號旨在提醒用戶注意本裝置附帶資料中含有關操作和保養〈維修〉的重要說明。警告：為防止造成火災或觸電事故，請勿使本裝置被雨淋或受潮。小心：為防止觸電，本(極化)插頭請勿使用於不能讓其翼片完全插入的延長線、插座或其他插座，以免翼片暴露。注意：本投影機為可插式設備，因此必須將插座安裝在設備附近且應便於插入。警告請使用本機附帶的符合規定的電源線。使用其他電源線可能干擾收音機和電視機的接收。為了將干擾限制在 FCC B 級裝置的規定範圍內，請使用本機附帶的 RGB 訊號線和 RS-232C 訊號線進行連接。本機必須接地。當本投影機處於通電狀態時，切勿直接向鏡頭內張望。小心不適合在有高科技電腦/資料處理設備,ANSI/NFPA 75 之保護標準規定的電腦房間裡使用。在歐洲使用本投影機時：符合有關標準需求本視頻投影機符合下列標準需求：由 92/31/EEC 和 93/68/EEC 指導小組修訂的 EC 指令 89/336/EEC“EMC 指令 (EMC Directive) ＂，由 93/68/EEC 指導小組訂的 73/23/EEC“低壓指令(Low Voltage Directive)＂。本機所選擇的電磁感應水平可以保證本機在住宅區、商務大樓及輕工業廠房和小型企業中使用時，無論在建築物內外都能正常工作。本機的工作場所應接入公共低壓電力網。警告為了將干擾限制在 EN55022 級裝置的規定範圍內，請使用本機附帶的 RGB 訊號線和 RS-232C 訊號線進行連接。請按照“警告＂的說明進行操作。 CH-2

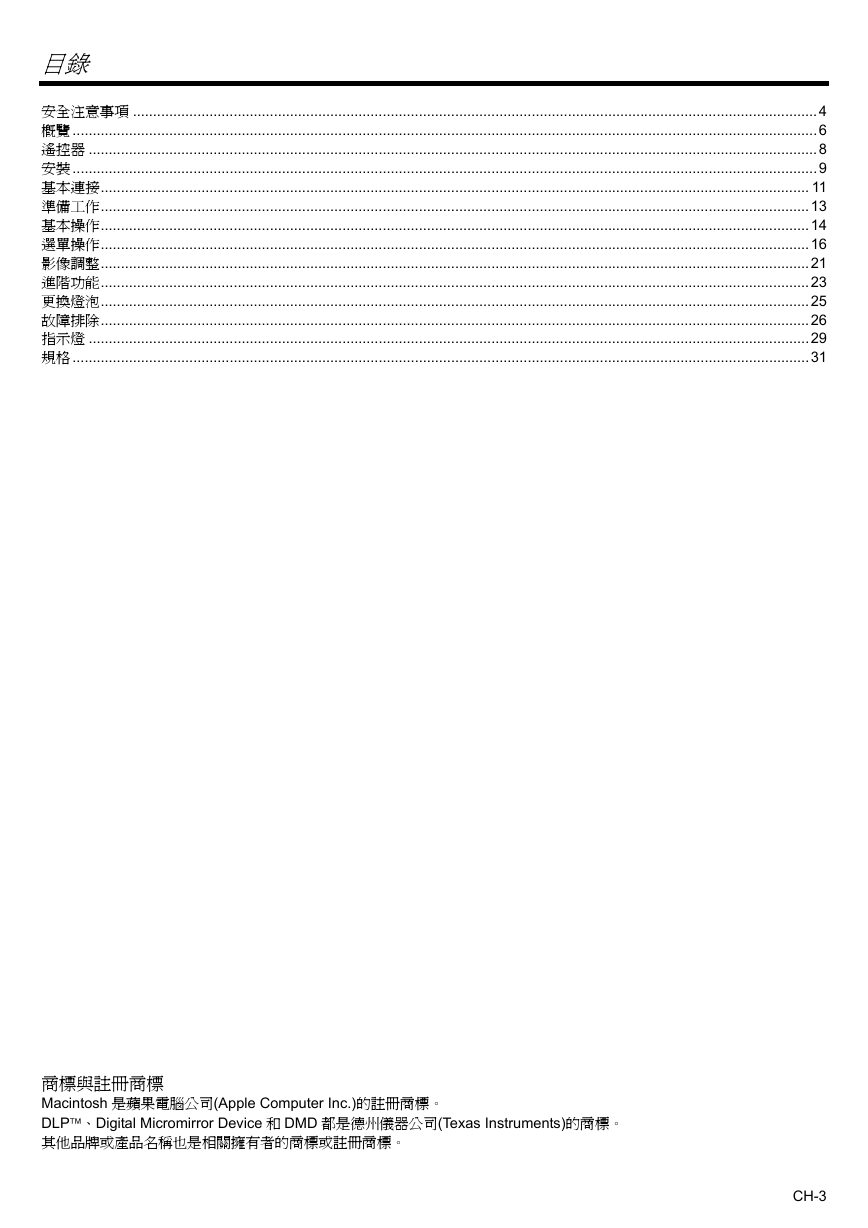

目錄安全注意事項 ..........................................................................................................................................................................4 概覽.........................................................................................................................................................................................6 遙控器 .....................................................................................................................................................................................8 安裝.........................................................................................................................................................................................9 基本連接................................................................................................................................................................................ 11 準備工作................................................................................................................................................................................13 基本操作................................................................................................................................................................................14 選單操作................................................................................................................................................................................16 影像調整................................................................................................................................................................................21 進階功能................................................................................................................................................................................23 更換燈泡................................................................................................................................................................................25 故障排除................................................................................................................................................................................26 指示燈 ...................................................................................................................................................................................29 規格.......................................................................................................................................................................................31 商標與註冊商標 Macintosh 是蘋果電腦公司(Apple Computer Inc.)的註冊商標。 DLP™、Digital Micromirror Device 和 DMD 都是德州儀器公司(Texas Instruments)的商標。其他品牌或產品名稱也是相關擁有者的商標或註冊商標。 CH-3

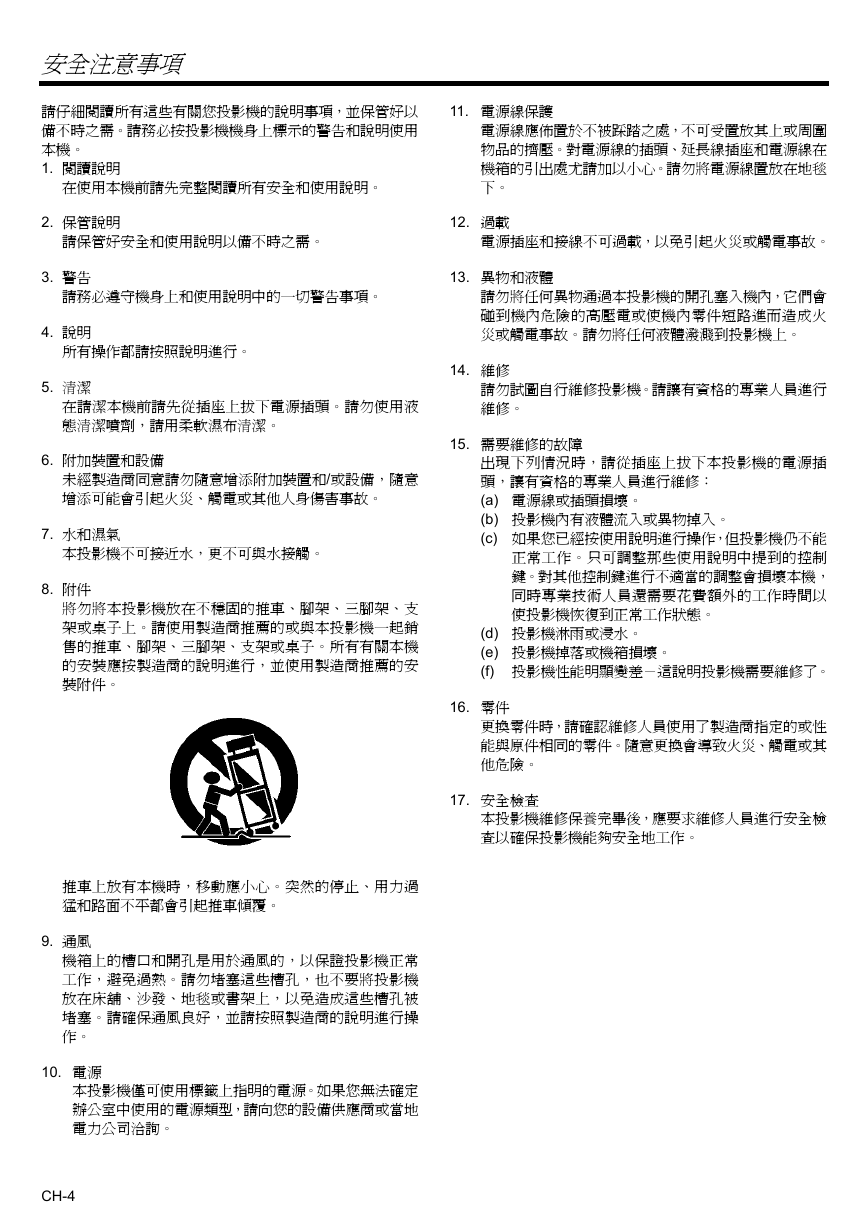

安全注意事項請仔細閱讀所有這些有關您投影機的說明事項，並保管好以備不時之需。請務必按投影機機身上標示的警告和說明使用本機。 1. 閱讀說明在使用本機前請先完整閱讀所有安全和使用說明。請保管好安全和使用說明以備不時之需。電源插座和接線不可過載，以免引起火災或觸電事故。電源線應佈置於不被踩踏之處，不可受置放其上或周圍物品的擠壓。對電源線的插頭、延長線插座和電源線在機箱的引出處尤請加以小心。請勿將電源線置放在地毯下。 11. 電源線保護 12. 過載 13. 異物和液體請勿將任何異物通過本投影機的開孔塞入機內，它們會碰到機內危險的高壓電或使機內零件短路進而造成火災或觸電事故。請勿將任何液體潑濺到投影機上。 14. 維修請勿試圖自行維修投影機。請讓有資格的專業人員進行維修。 15. 需要維修的故障出現下列情況時，請從插座上拔下本投影機的電源插頭，讓有資格的專業人員進行維修： (a) 電源線或插頭損壞。 (b) 投影機內有液體流入或異物掉入。 (c) 如果您已經按使用說明進行操作，但投影機仍不能正常工作。只可調整那些使用說明中提到的控制鍵。對其他控制鍵進行不適當的調整會損壞本機，同時專業技術人員還需要花費額外的工作時間以使投影機恢復到正常工作狀態。 (d) 投影機淋雨或浸水。 (e) 投影機掉落或機箱損壞。 (f) 投影機性能明顯變差－這說明投影機需要維修了。 16. 零件更換零件時，請確認維修人員使用了製造商指定的或性能與原件相同的零件。隨意更換會導致火災、觸電或其他危險。 17. 安全檢查本投影機維修保養完畢後，應要求維修人員進行安全檢查以確保投影機能夠安全地工作。 2. 保管說明 3. 警告 4. 說明 5. 清潔 6. 附加裝置和設備 7. 水和濕氣 8. 附件請務必遵守機身上和使用說明中的一切警告事項。所有操作都請按照說明進行。在請潔本機前請先從插座上拔下電源插頭。請勿使用液態清潔噴劑，請用柔軟濕布清潔。未經製造商同意請勿隨意增添附加裝置和/或設備，隨意增添可能會引起火災、觸電或其他人身傷害事故。本投影機不可接近水，更不可與水接觸。將勿將本投影機放在不穩固的推車、腳架、三腳架、支架或桌子上。請使用製造商推薦的或與本投影機一起銷售的推車、腳架、三腳架、支架或桌子。所有有關本機的安裝應按製造商的說明進行，並使用製造商推薦的安裝附件。推車上放有本機時，移動應小心。突然的停止、用力過猛和路面不平都會引起推車傾覆。 9. 通風機箱上的槽口和開孔是用於通風的，以保證投影機正常工作，避免過熱。請勿堵塞這些槽孔，也不要將投影機放在床舖、沙發、地毯或書架上，以免造成這些槽孔被堵塞。請確保通風良好，並請按照製造商的說明進行操作。 10. 電源本投影機僅可使用標籤上指明的電源。如果您無法確定辦公室中使用的電源類型，請向您的設備供應商或當地電力公司洽詢。 CH-4

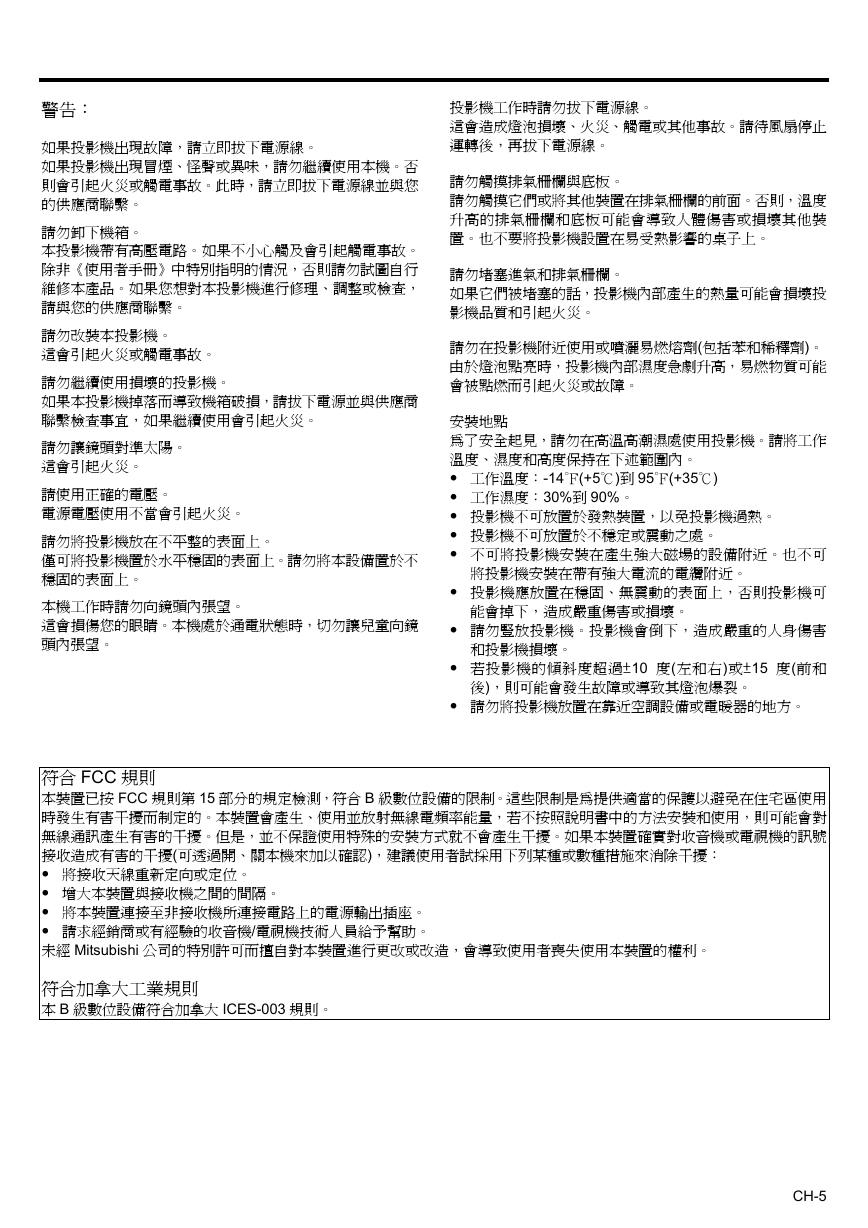

警告：如果投影機出現故障，請立即拔下電源線。如果投影機出現冒煙、怪聲或異味，請勿繼續使用本機。否則會引起火災或觸電事故。此時，請立即拔下電源線並與您的供應商聯繫。請勿卸下機箱。本投影機帶有高壓電路。如果不小心觸及會引起觸電事故。除非《使用者手冊》中特別指明的情況，否則請勿試圖自行維修本產品。如果您想對本投影機進行修理、調整或檢查，請與您的供應商聯繫。請勿改裝本投影機。這會引起火災或觸電事故。請勿繼續使用損壞的投影機。如果本投影機掉落而導致機箱破損，請拔下電源並與供應商聯繫檢查事宜，如果繼續使用會引起火災。請勿讓鏡頭對準太陽。這會引起火災。請使用正確的電壓。電源電壓使用不當會引起火災。請勿將投影機放在不平整的表面上。僅可將投影機置於水平穩固的表面上。請勿將本設備置於不穩固的表面上。本機工作時請勿向鏡頭內張望。這會損傷您的眼睛。本機處於通電狀態時，切勿讓兒童向鏡頭內張望。投影機工作時請勿拔下電源線。這會造成燈泡損壞、火災、觸電或其他事故。請待風扇停止運轉後，再拔下電源線。請勿觸摸排氣柵欄與底板。請勿觸摸它們或將其他裝置在排氣柵欄的前面。否則，溫度升高的排氣柵欄和底板可能會導致人體傷害或損壞其他裝置。也不要將投影機設置在易受熱影響的桌子上。請勿堵塞進氣和排氣柵欄。如果它們被堵塞的話，投影機內部產生的熱量可能會損壞投影機品質和引起火災。請勿在投影機附近使用或噴灑易燃熔劑(包括苯和稀釋劑)。由於燈泡點亮時，投影機內部濕度急劇升高，易燃物質可能會被點燃而引起火災或故障。安裝地點為了安全起見，請勿在高溫高潮濕處使用投影機。請將工作溫度、濕度和高度保持在下述範圍內。工作溫度：-14℉(+5℃)到 95℉(+35℃) 工作濕度：30%到 90%。投影機不可放置於發熱裝置，以免投影機過熱。投影機不可放置於不穩定或震動之處。不可將投影機安裝在產生強大磁場的設備附近。也不可將投影機安裝在帶有強大電流的電纜附近。投影機應放置在穩固、無震動的表面上，否則投影機可能會掉下，造成嚴重傷害或損壞。請勿豎放投影機。投影機會倒下，造成嚴重的人身傷害和投影機損壞。若投影機的傾斜度超過±10 度(左和右)或±15 度(前和後)，則可能會發生故障或導致其燈泡爆裂。請勿將投影機放置在靠近空調設備或電暖器的地方。符合 FCC 規則本裝置已按 FCC 規則第 15 部分的規定檢測，符合 B 級數位設備的限制。這些限制是為提供適當的保護以避免在住宅區使用時發生有害干擾而制定的。本裝置會產生、使用並放射無線電頻率能量，若不按照說明書中的方法安裝和使用，則可能會對無線通訊產生有害的干擾。但是，並不保證使用特殊的安裝方式就不會產生干擾。如果本裝置確實對收音機或電視機的訊號接收造成有害的干擾(可透過開、關本機來加以確認)，建議使用者試採用下列某種或數種措施來消除干擾：將接收天線重新定向或定位。增大本裝置與接收機之間的間隔。將本裝置連接至非接收機所連接電路上的電源輸出插座。請求經銷商或有經驗的收音機/電視機技術人員給予幫助。未經 Mitsubishi 公司的特別許可而擅自對本裝置進行更改或改造，會導致使用者喪失使用本裝置的權利。符合加拿大工業規則本 B 級數位設備符合加拿大 ICES-003 規則。 CH-5

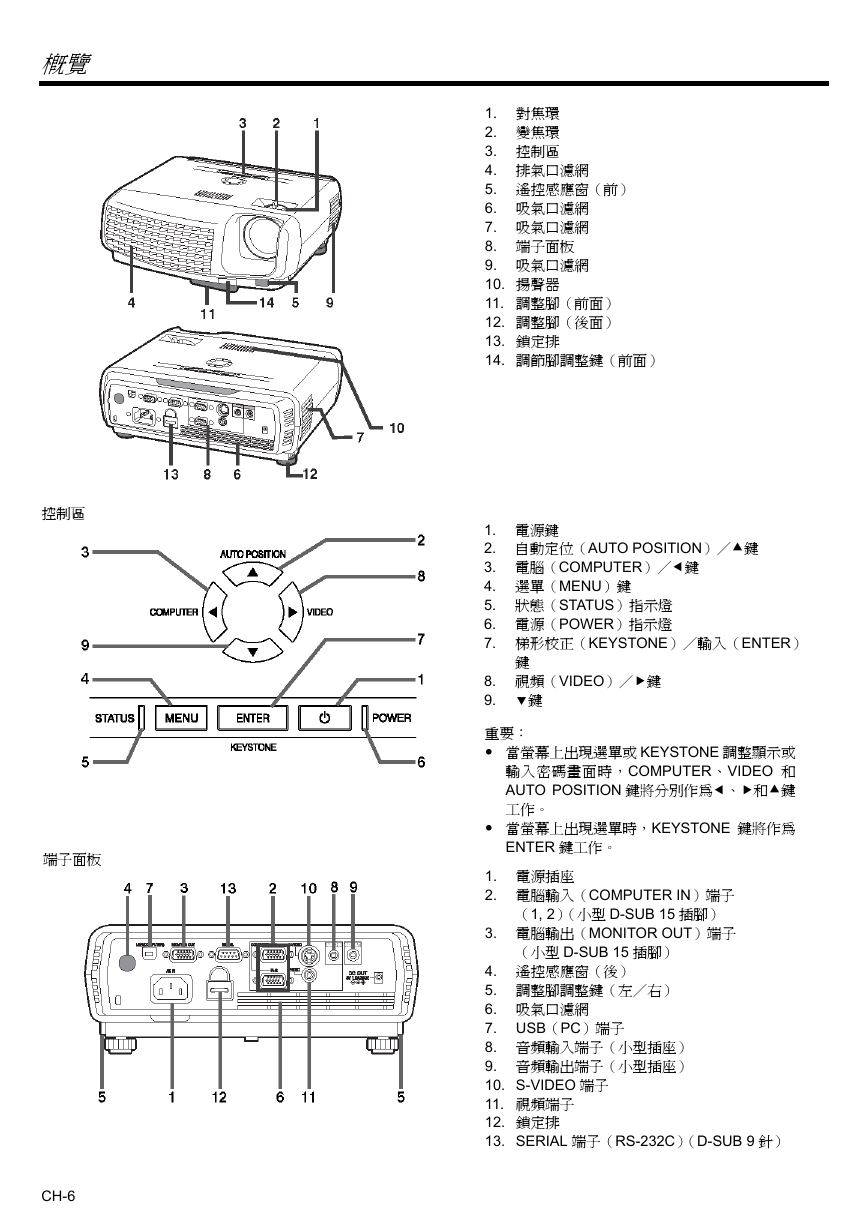

概覽控制區端子面板 CH-6 1. 對焦環 2. 變焦環 3. 控制區 4. 排氣口濾網 5. 遙控感應窗（前） 6. 吸氣口濾網 7. 吸氣口濾網 8. 端子面板 9. 吸氣口濾網 10. 揚聲器 11. 調整腳（前面） 12. 調整腳（後面） 13. 鎖定排 14. 調節腳調整鍵（前面） 1. 電源鍵 2. 自動定位（AUTO POSITION）／鍵 3. 電腦（COMPUTER）／鍵 4. 選單（MENU）鍵 5. 狀態（STATUS）指示燈 6. 電源（POWER）指示燈 7. 梯形校正（KEYSTONE）／輸入（ENTER）鍵 8. 視頻（VIDEO）／鍵 9. 鍵重要：當螢幕上出現選單或 KEYSTONE 調整顯示或輸入密碼畫面時，COMPUTER、VIDEO 和 AUTO POSITION 鍵將分別作為、和鍵工作。當螢幕上出現選單時，KEYSTONE 鍵將作為 ENTER 鍵工作。 1. 電源插座 2. 電腦輸入（COMPUTER IN）端子（1, 2）（小型 D-SUB 15 插腳） 3. 電腦輸出（MONITOR OUT）端子（小型 D-SUB 15 插腳） 4. 遙控感應窗（後） 5. 調整腳調整鍵（左／右） 6. 吸氣口濾網 7. USB（PC）端子 8. 音頻輸入端子（小型插座） 9. 音頻輸出端子（小型插座） 10. S-VIDEO 端子 11. 視頻端子 12. 鎖定排 13. SERIAL 端子（RS-232C）（D-SUB 9 針）

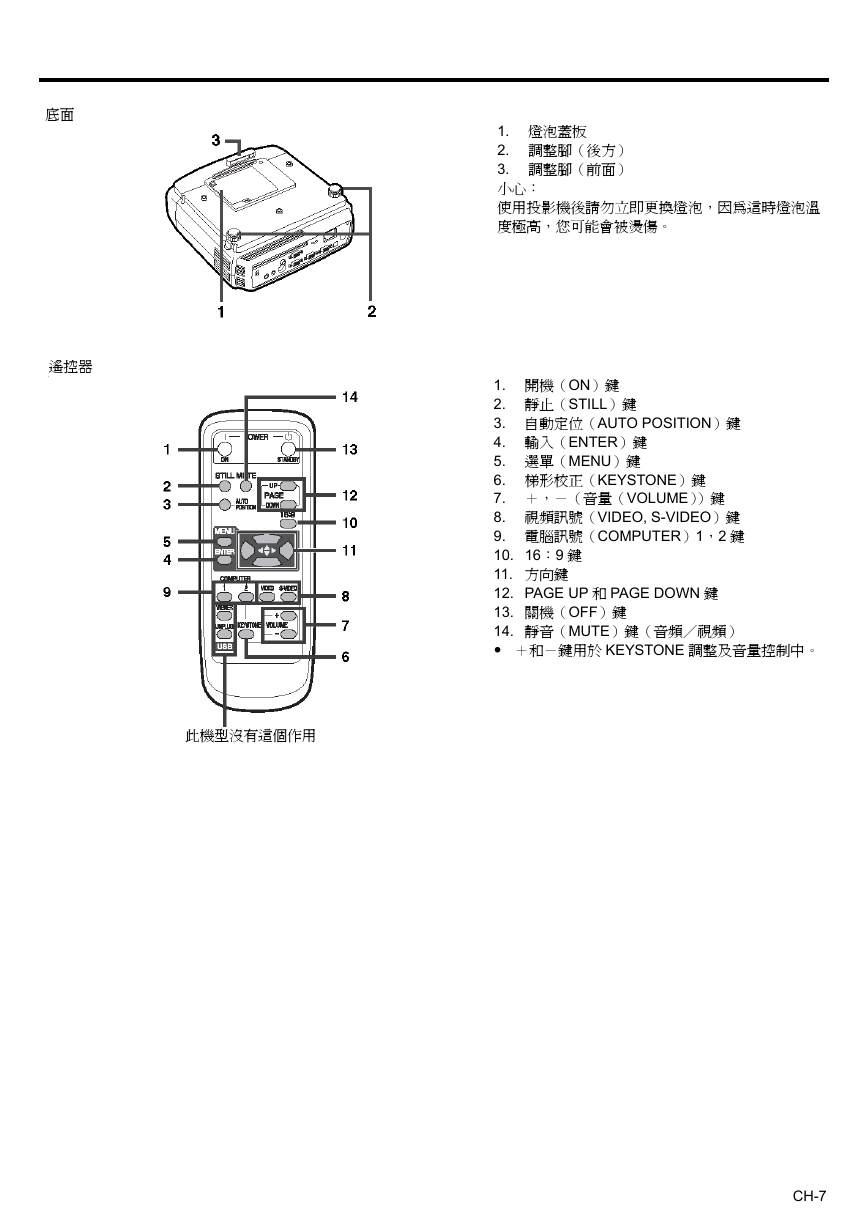

底面遙控器此機型沒有這個作用 1. 燈泡蓋板 2. 調整腳（後方） 3. 調整腳（前面）小心：使用投影機後請勿立即更換燈泡，因為這時燈泡溫度極高，您可能會被燙傷。 1. 開機（ON）鍵 2. 靜止（STILL）鍵 3. 自動定位（AUTO POSITION）鍵 4. 輸入（ENTER）鍵 5. 選單（MENU）鍵 6. 梯形校正（KEYSTONE）鍵 7. ＋，－（音量（VOLUME））鍵 8. 視頻訊號（VIDEO, S-VIDEO）鍵 9. 電腦訊號（COMPUTER）1，2 鍵 10. 16：9 鍵 11. 方向鍵 12. PAGE UP 和 PAGE DOWN 鍵 13. 關機（OFF）鍵 14. 靜音（MUTE）鍵（音頻／視頻）＋和－鍵用於 KEYSTONE 調整及音量控制中。 CH-7

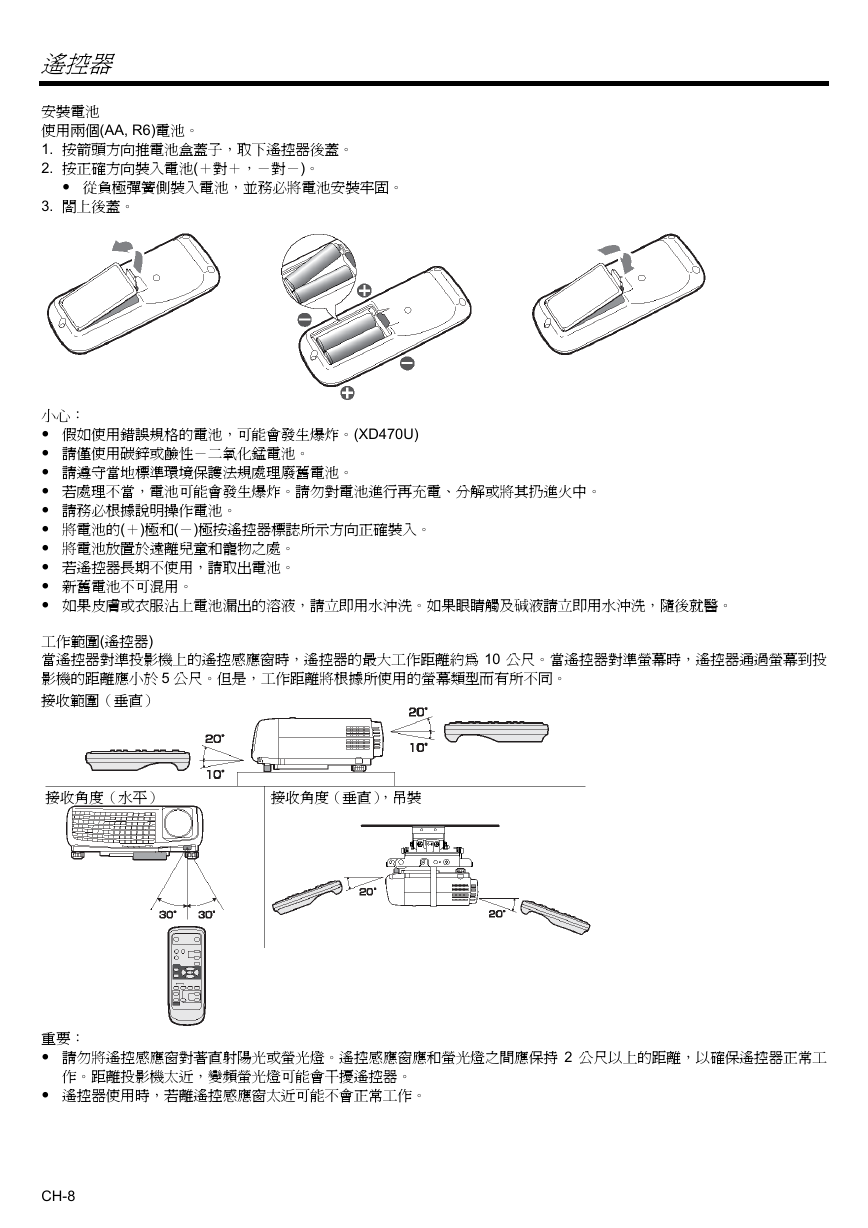

遙控器安裝電池使用兩個(AA, R6)電池。 1. 按箭頭方向推電池盒蓋子，取下遙控器後蓋。 2. 按正確方向裝入電池(＋對＋，－對－)。從負極彈簧側裝入電池，並務必將電池安裝牢固。 3. 閤上後蓋。小心：假如使用錯誤規格的電池，可能會發生爆炸。(XD470U) 請僅使用碳鋅或鹼性－二氧化錳電池。請遵守當地標準環境保護法規處理廢舊電池。若處理不當，電池可能會發生爆炸。請勿對電池進行再充電、分解或將其扔進火中。請務必根據說明操作電池。將電池的(＋)極和(－)極按遙控器標誌所示方向正確裝入。將電池放置於遠離兒童和寵物之處。若遙控器長期不使用，請取出電池。新舊電池不可混用。如果皮膚或衣服沾上電池漏出的溶液，請立即用水沖洗。如果眼睛觸及碱液請立即用水沖洗，隨後就醫。工作範圍(遙控器) 當遙控器對準投影機上的遙控感應窗時，遙控器的最大工作距離約為 10 公尺。當遙控器對準螢幕時，遙控器通過螢幕到投影機的距離應小於 5 公尺。但是，工作距離將根據所使用的螢幕類型而有所不同。接收範圍（垂直）接收角度（水平）接收角度（垂直），吊裝重要：請勿將遙控感應窗對著直射陽光或螢光燈。遙控感應窗應和螢光燈之間應保持 2 公尺以上的距離，以確保遙控器正常工作。距離投影機太近，變頻螢光燈可能會干擾遙控器。遙控器使用時，若離遙控感應窗太近可能不會正常工作。 CH-8
