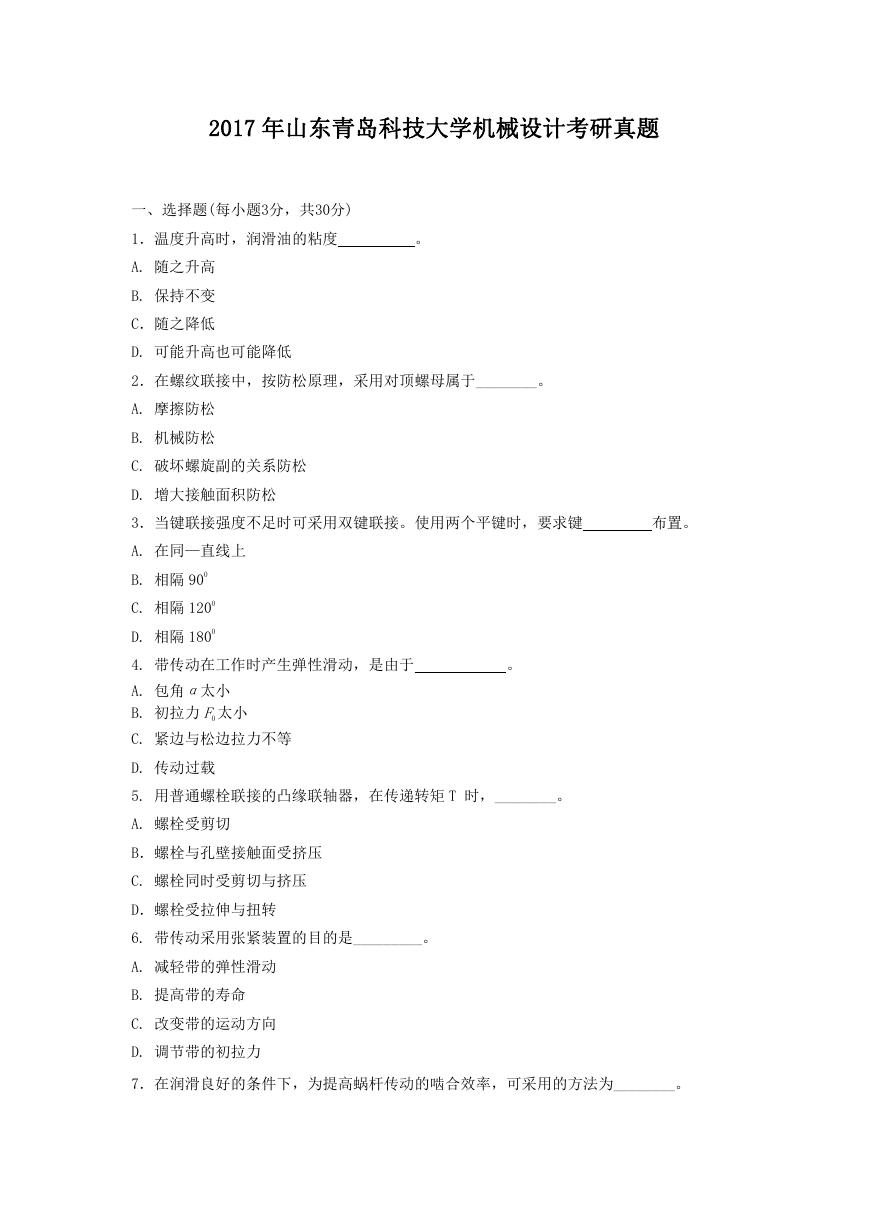

2017 年山东青岛科技大学机械设计考研真题一、选择题(每小题3分，共30分) 1．温度升高时，润滑油的粘度。 A. 随之升高 B. 保持不变 C．随之降低 D. 可能升高也可能降低 2．在螺纹联接中，按防松原理，采用对顶螺母属于________。 A. 摩擦防松 B. 机械防松 C. 破坏螺旋副的关系防松 D. 增大接触面积防松 3．当键联接强度不足时可采用双键联接。使用两个平键时，要求键布置。 A. 在同—直线上 B. 相隔 900 C. 相隔 1200 D. 相隔 1800 4. 带传动在工作时产生弹性滑动，是由于。 A. 包角α太小 B. 初拉力 F0 太小 C. 紧边与松边拉力不等 D. 传动过载 5. 用普通螺栓联接的凸缘联轴器，在传递转矩 T 时，________。 A. 螺栓受剪切 B．螺栓与孔壁接触面受挤压 C. 螺栓同时受剪切与挤压 D．螺栓受拉伸与扭转 6. 带传动采用张紧装置的目的是_________。 A. 减轻带的弹性滑动 B. 提高带的寿命 C. 改变带的运动方向 D. 调节带的初拉力 7．在润滑良好的条件下，为提高蜗杆传动的啮合效率，可采用的方法为________。

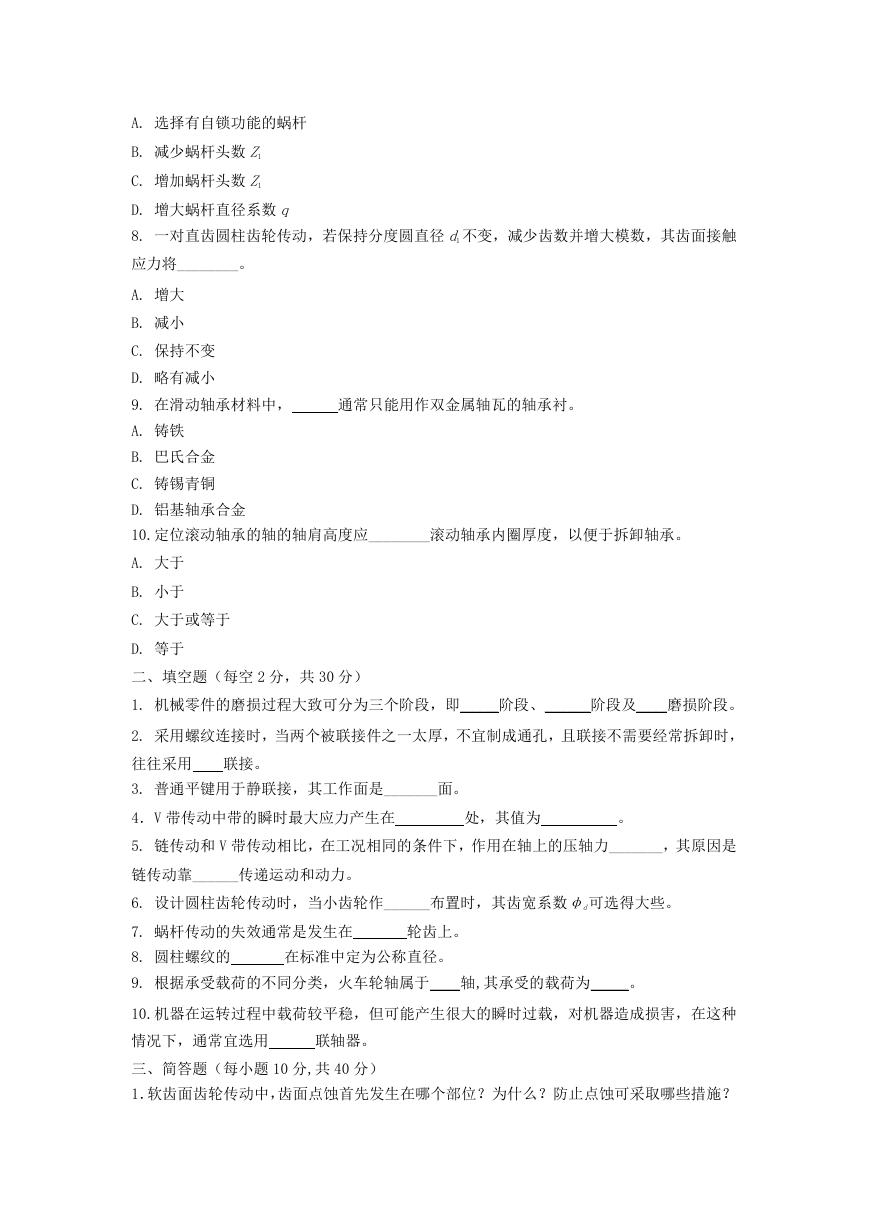

A. 选择有自锁功能的蜗杆 B. 减少蜗杆头数 Z1 C. 增加蜗杆头数 Z1 D. 增大蜗杆直径系数 q 8. 一对直齿圆柱齿轮传动，若保持分度圆直径 d1 不变，减少齿数并增大模数，其齿面接触应力将________。 A. 增大 B. 减小 C. 保持不变 D. 略有减小 9. 在滑动轴承材料中，通常只能用作双金属轴瓦的轴承衬。 A. 铸铁 B. 巴氏合金 C. 铸锡青铜 D. 铝基轴承合金 10.定位滚动轴承的轴的轴肩高度应________滚动轴承内圈厚度，以便于拆卸轴承。 A. 大于 B. 小于 C. 大于或等于 D. 等于二、填空题（每空 2 分，共 30 分） 1. 机械零件的磨损过程大致可分为三个阶段，即_____阶段、______阶段及____磨损阶段。 2. 采用螺纹连接时，当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆卸时，往往采用联接。 3. 普通平键用于静联接，其工作面是_______面。 4．V 带传动中带的瞬时最大应力产生在处，其值为。 5. 链传动和 V 带传动相比，在工况相同的条件下，作用在轴上的压轴力_______，其原因是链传动靠______传递运动和动力。 6. 设计圆柱齿轮传动时，当小齿轮作______布置时，其齿宽系数φd可选得大些。 7. 蜗杆传动的失效通常是发生在轮齿上。 8. 圆柱螺纹的在标准中定为公称直径。 9. 根据承受载荷的不同分类，火车轮轴属于____轴,其承受的载荷为_____。 10.机器在运转过程中载荷较平稳，但可能产生很大的瞬时过载，对机器造成损害，在这种情况下，通常宜选用联轴器。三、简答题（每小题 10 分,共 40 分） 1．软齿面齿轮传动中，齿面点蚀首先发生在哪个部位？为什么？防止点蚀可采取哪些措施？

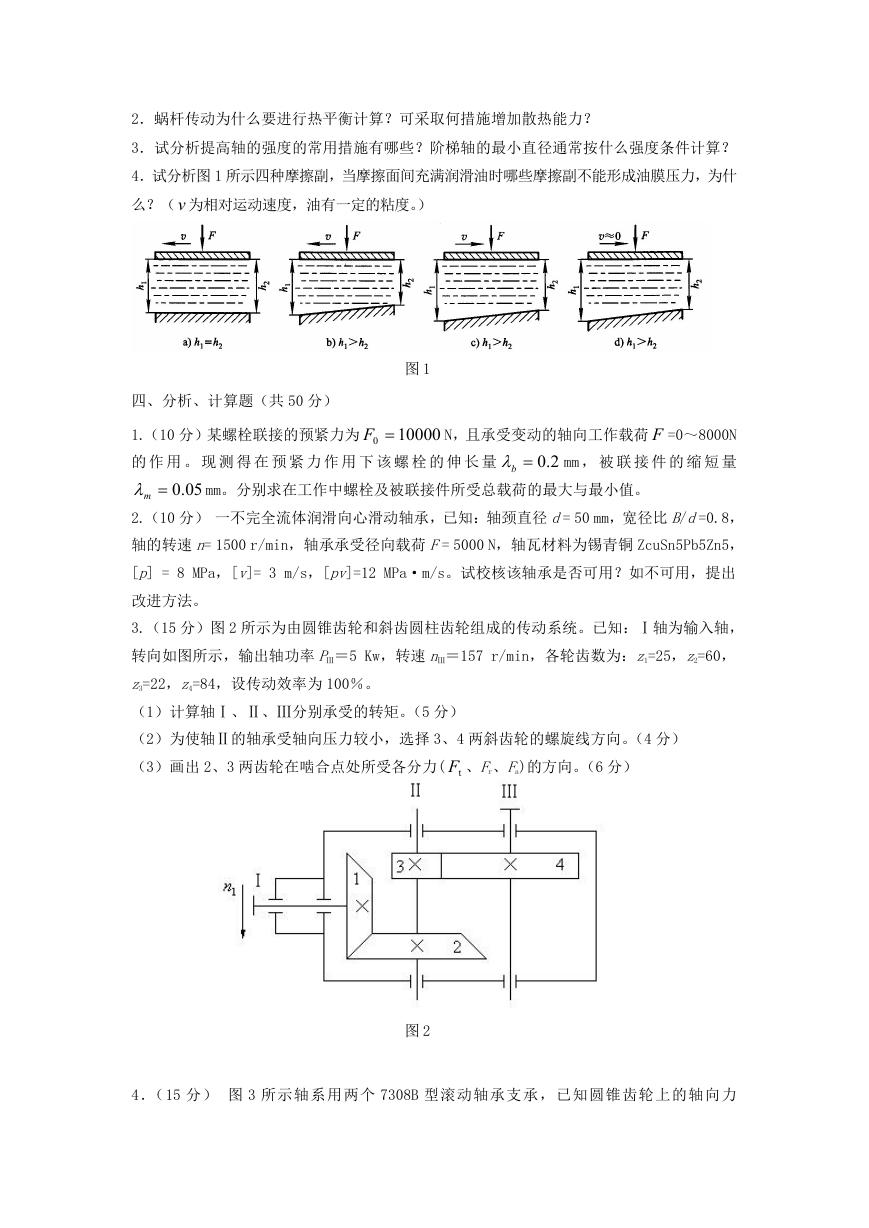

2．蜗杆传动为什么要进行热平衡计算？可采取何措施增加散热能力？ 3．试分析提高轴的强度的常用措施有哪些？阶梯轴的最小直径通常按什么强度条件计算？ 4．试分析图 1 所示四种摩擦副，当摩擦面间充满润滑油时哪些摩擦副不能形成油膜压力，为什么？（v 为相对运动速度，油有一定的粘度。）图 1 四、分析、计算题（共 50 分） 1.（10 分）某螺栓联接的预紧力为 0 F 10000 N，且承受变动的轴向工作载荷 F =0～8000N mm ，被联接件的缩短量 2.0b 的作用。现测得在预紧力作用下该螺栓的伸长量 05.0m 2.（10 分）一不完全流体润滑向心滑动轴承，已知：轴颈直径 d= 50 mm，宽径比 B/d=0.8， mm。分别求在工作中螺栓及被联接件所受总载荷的最大与最小值。轴的转速 n= 1500 r/min，轴承承受径向载荷 F= 5000 N，轴瓦材料为锡青铜 ZcuSn5Pb5Zn5， [p] = 8 MPa，[v]= 3 m/s，[pv]=12 MPa·m/s。试校核该轴承是否可用？如不可用，提出改进方法。 3.（15 分）图 2 所示为由圆锥齿轮和斜齿圆柱齿轮组成的传动系统。已知：Ⅰ轴为输入轴，转向如图所示，输出轴功率 PⅢ＝5 Kw，转速 nⅢ＝157 r/min，各轮齿数为：z1=25，z2=60， z3=22，z4=84，设传动效率为 100％。（1）计算轴Ⅰ、Ⅱ、Ⅲ分别承受的转矩。（5 分）（2）为使轴Ⅱ的轴承受轴向压力较小，选择 3、4 两斜齿轮的螺旋线方向。（4 分）（3）画出 2、3 两齿轮在啮合点处所受各分力( tF 、Fr、Fa)的方向。（6 分）图 2 图 2 4．（15 分）图 3 所示轴系用两个 7308B 型滚动轴承支承，已知圆锥齿轮上的轴向力

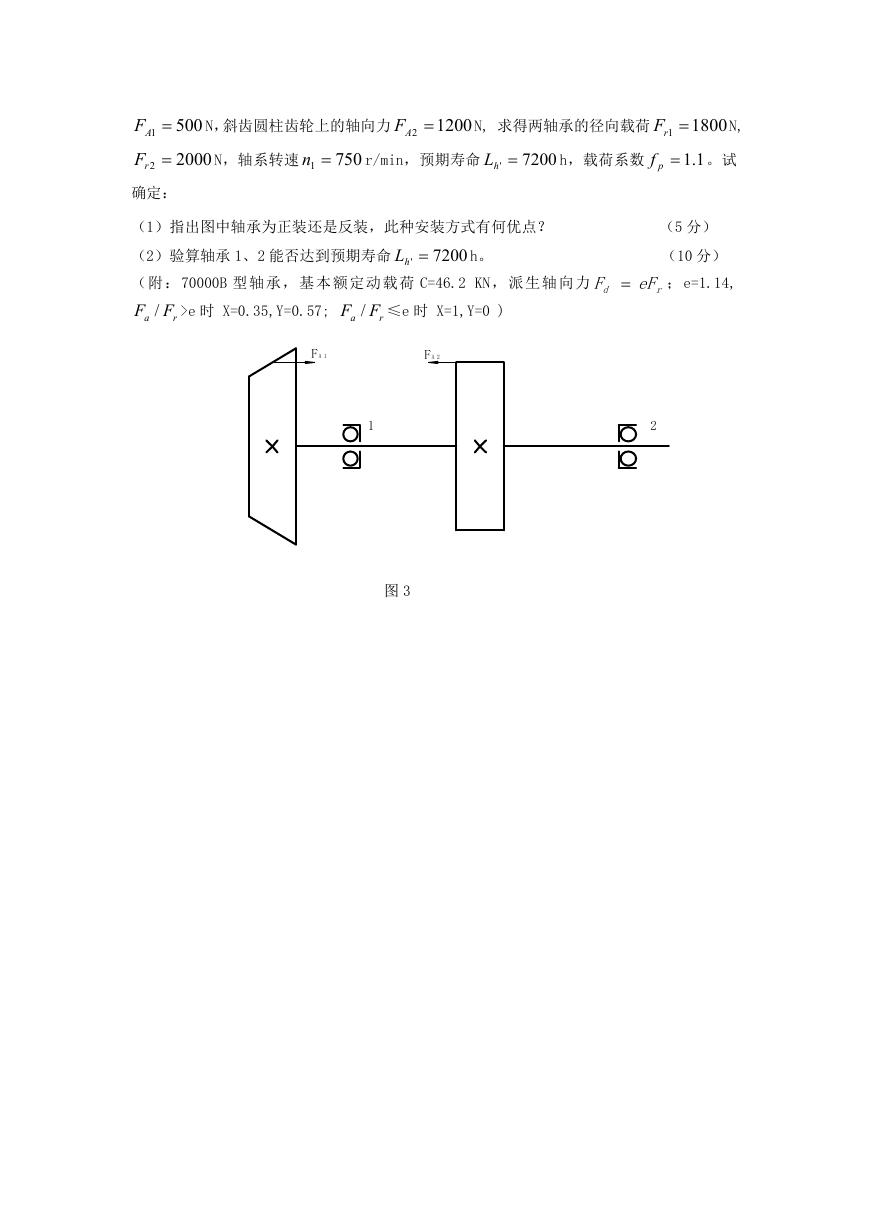

N，轴系转速 1 n 750 r/min，预期寿命 ' hL 7200 h，载荷系数 1800 N, 1 rF 1.1pf 。试 N，斜齿圆柱齿轮上的轴向力 2 AF 1200 N, 求得两轴承的径向载荷 500 2000 1 AF 2 rF 确定：（1）指出图中轴承为正装还是反装，此种安装方式有何优点？（2）验算轴承 1、2 能否达到预期寿命 ' hL 7200 h。（附：70000B 型轴承，基本额定动载荷 C=46.2 KN，派生轴向力 a FF / r a FF / ≤e 时 X=1,Y=0 ) >e 时 X=0.35,Y=0.57; r （5 分）（10 分） F  d eF r ； e=1.14, F A 1 F A 2 1 2 图 3
