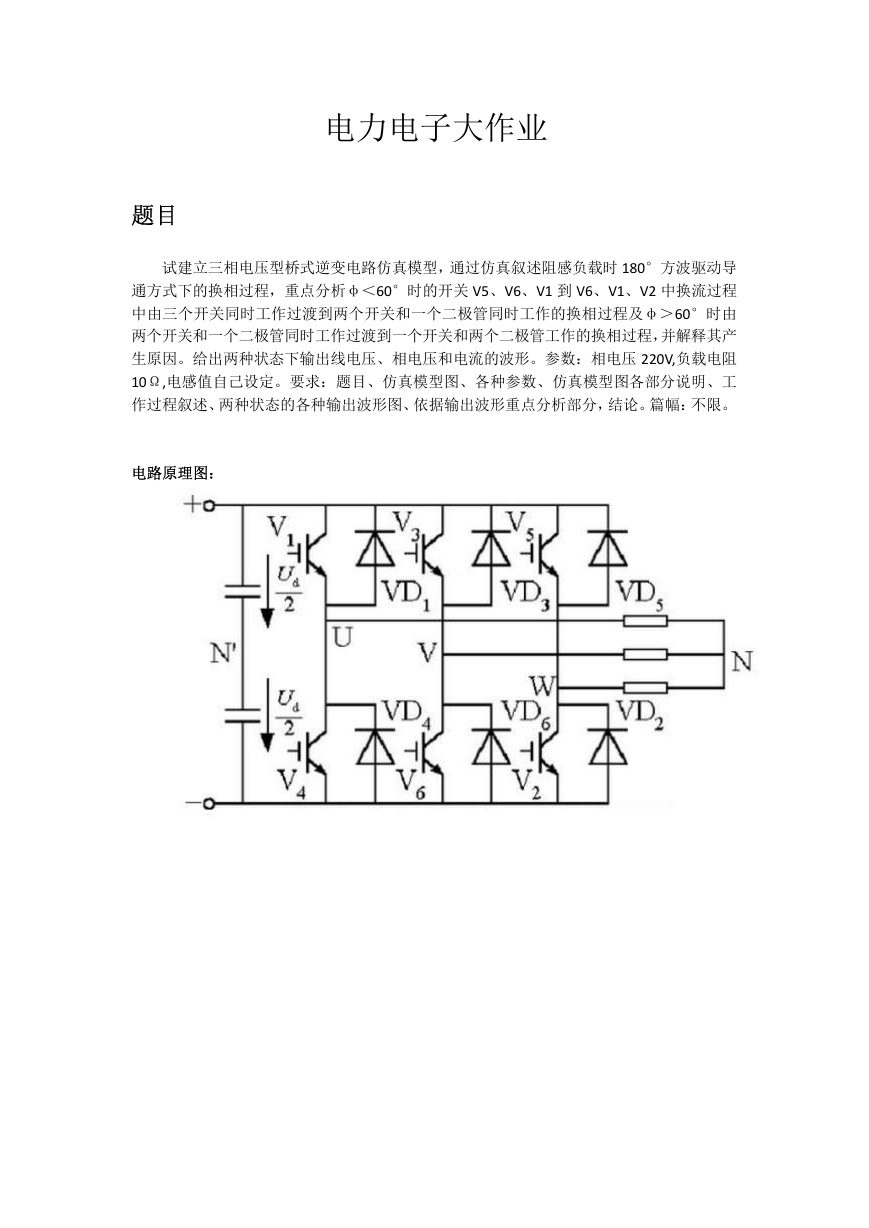

电力电子大作业题目试建立三相电压型桥式逆变电路仿真模型，通过仿真叙述阻感负载时 180°方波驱动导通方式下的换相过程，重点分析φ＜60°时的开关 V5、V6、V1 到 V6、V1、V2 中换流过程中由三个开关同时工作过渡到两个开关和一个二极管同时工作的换相过程及φ＞60°时由两个开关和一个二极管同时工作过渡到一个开关和两个二极管工作的换相过程，并解释其产生原因。给出两种状态下输出线电压、相电压和电流的波形。参数：相电压 220V,负载电阻 10Ω,电感值自己设定。要求：题目、仿真模型图、各种参数、仿真模型图各部分说明、工作过程叙述、两种状态的各种输出波形图、依据输出波形重点分析部分，结论。篇幅：不限。电路原理图：

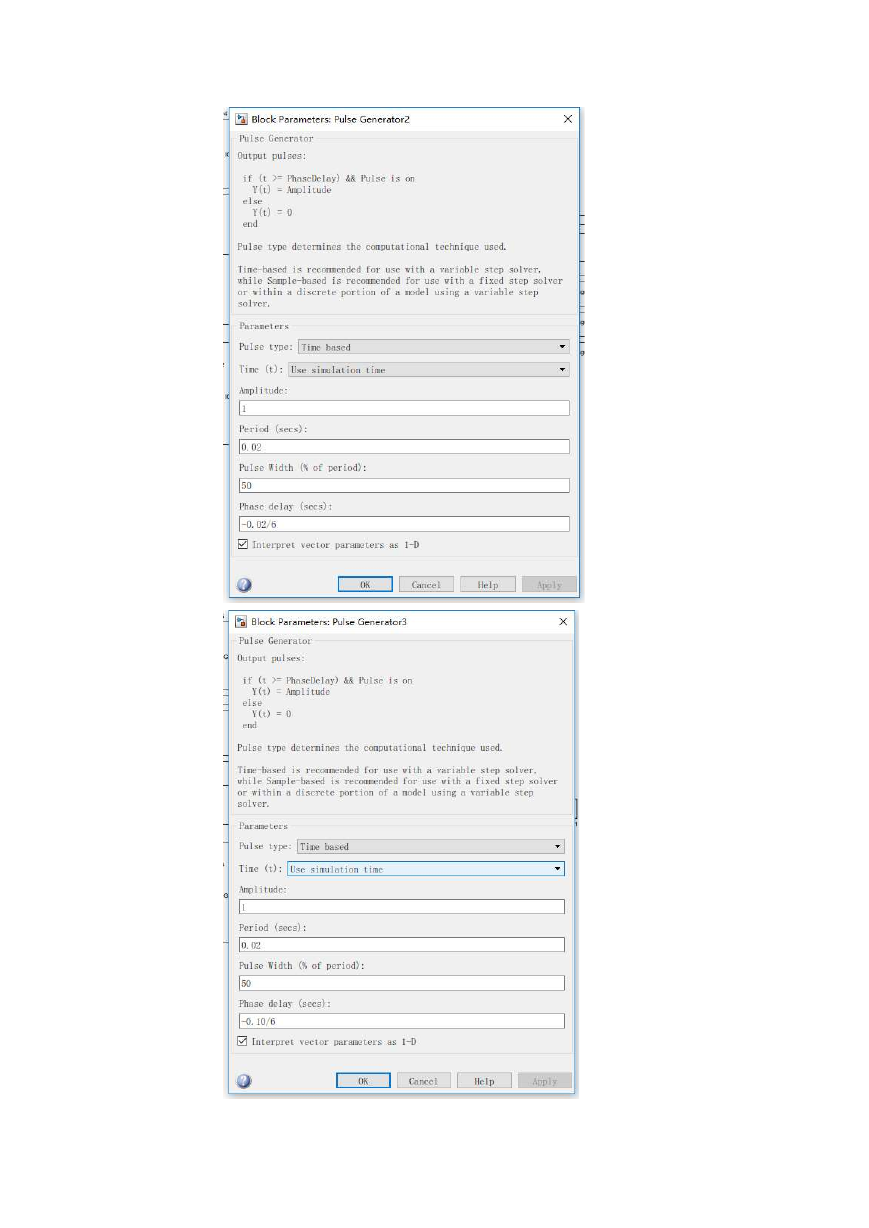

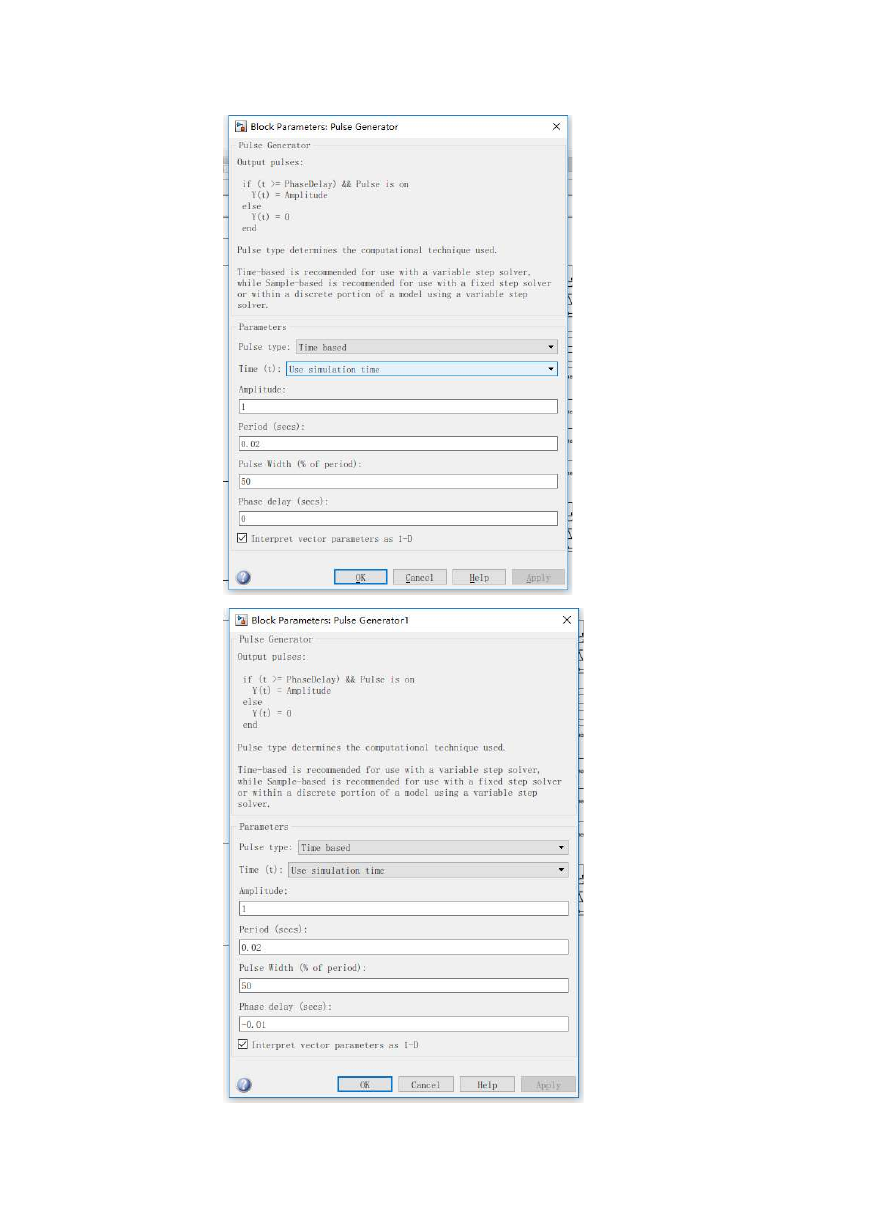

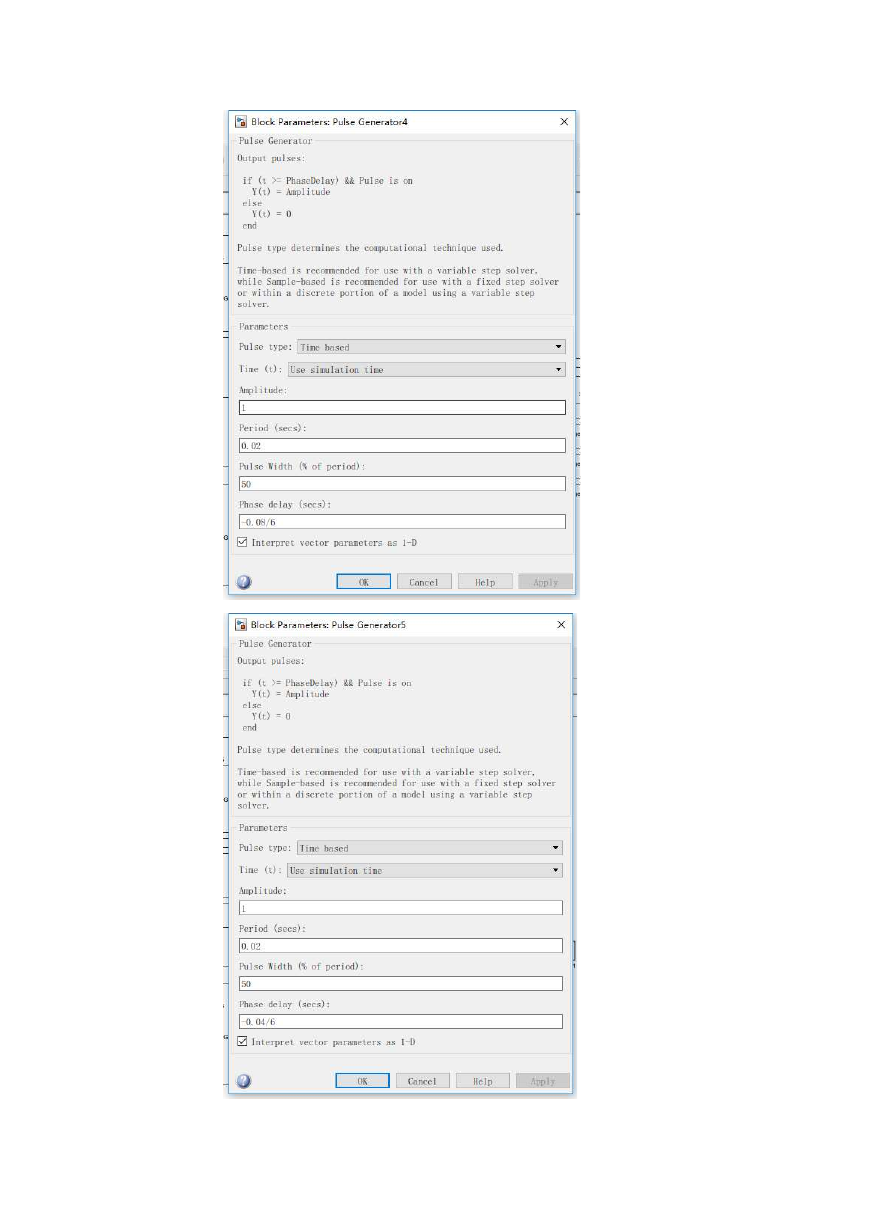

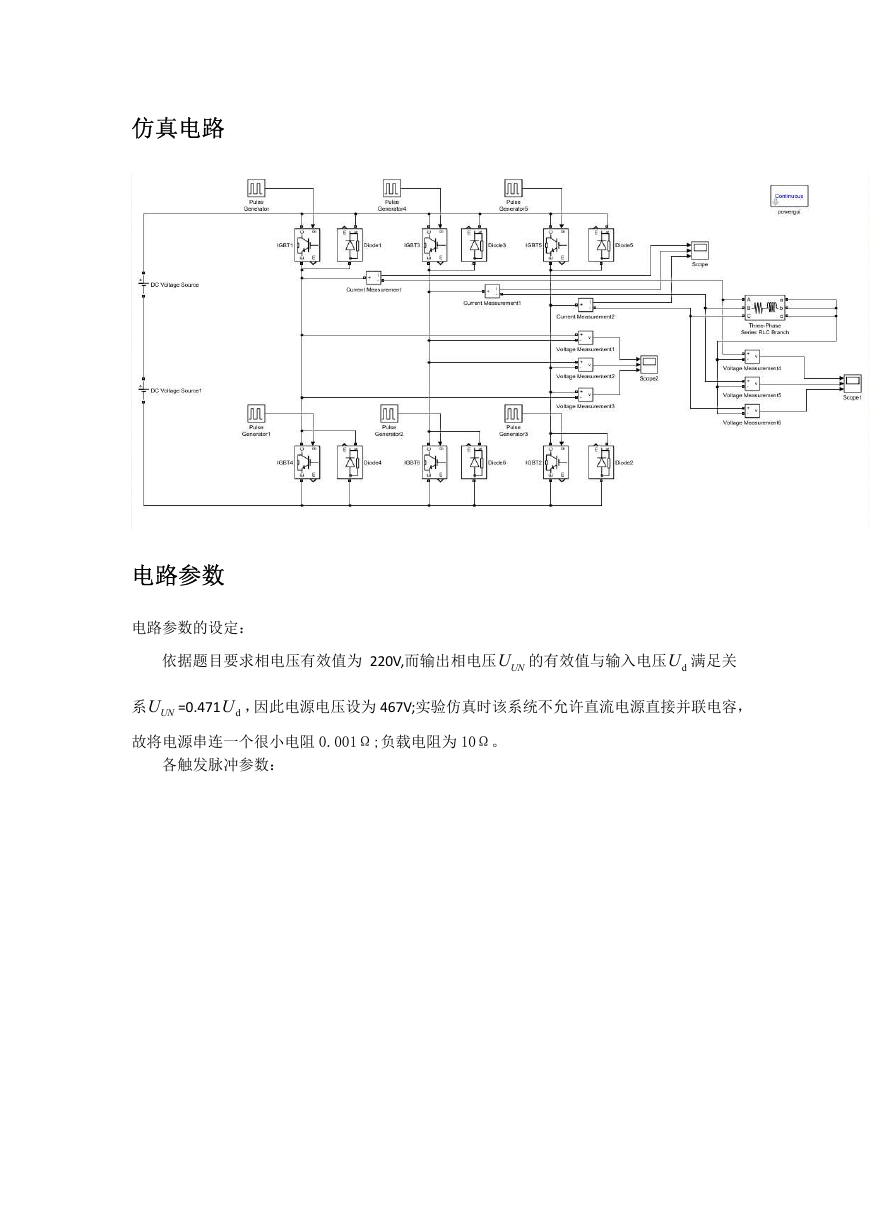

仿真电路电路参数电路参数的设定：依据题目要求相电压有效值为 220V,而输出相电压 UNU 的有效值与输入电压 dU 满足关系 UNU =0.471 dU ，因此电源电压设为 467V;实验仿真时该系统不允许直流电源直接并联电容，故将电源串连一个很小电阻 0.001Ω;负载电阻为 10Ω。各触发脉冲参数：

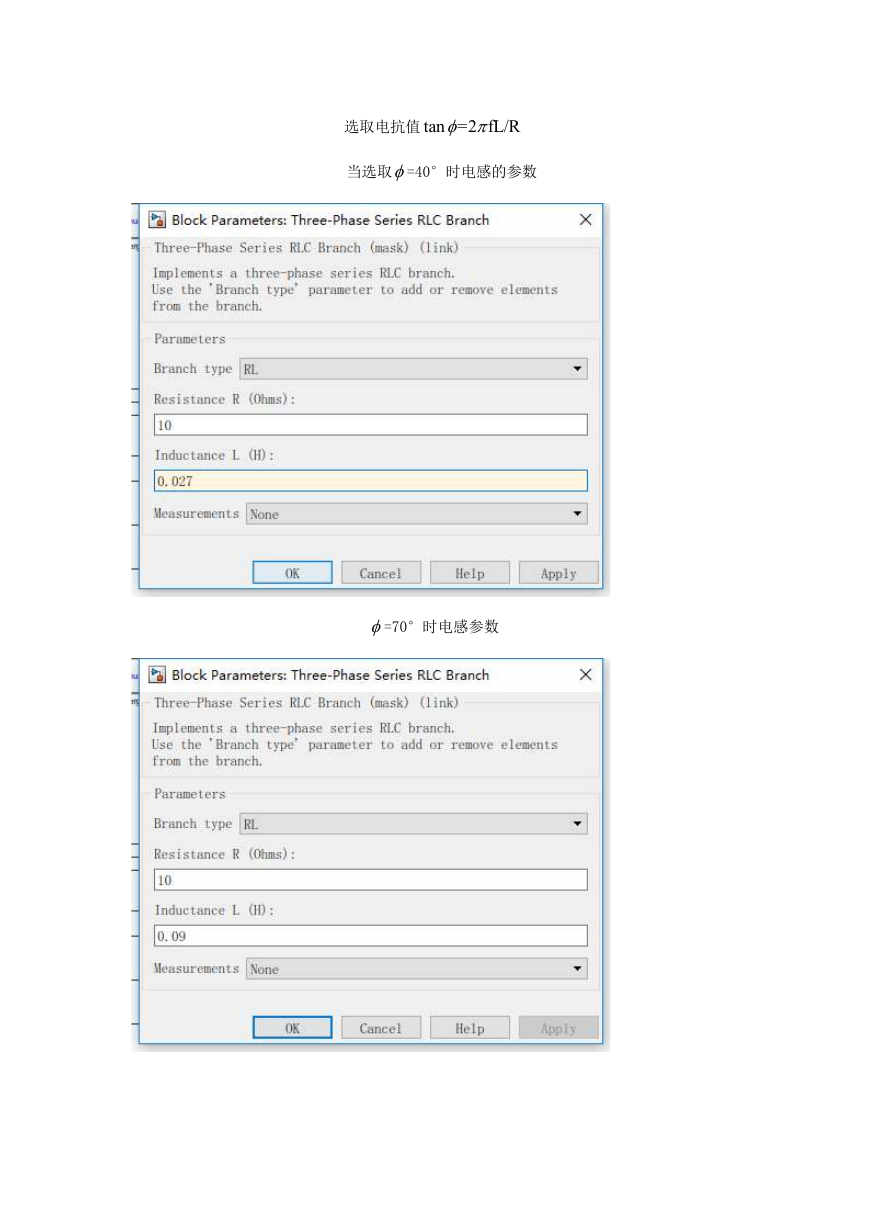

  选取电抗值 tan =2 fL/R 当选取=40°时电感的参数 =70°时电感参数

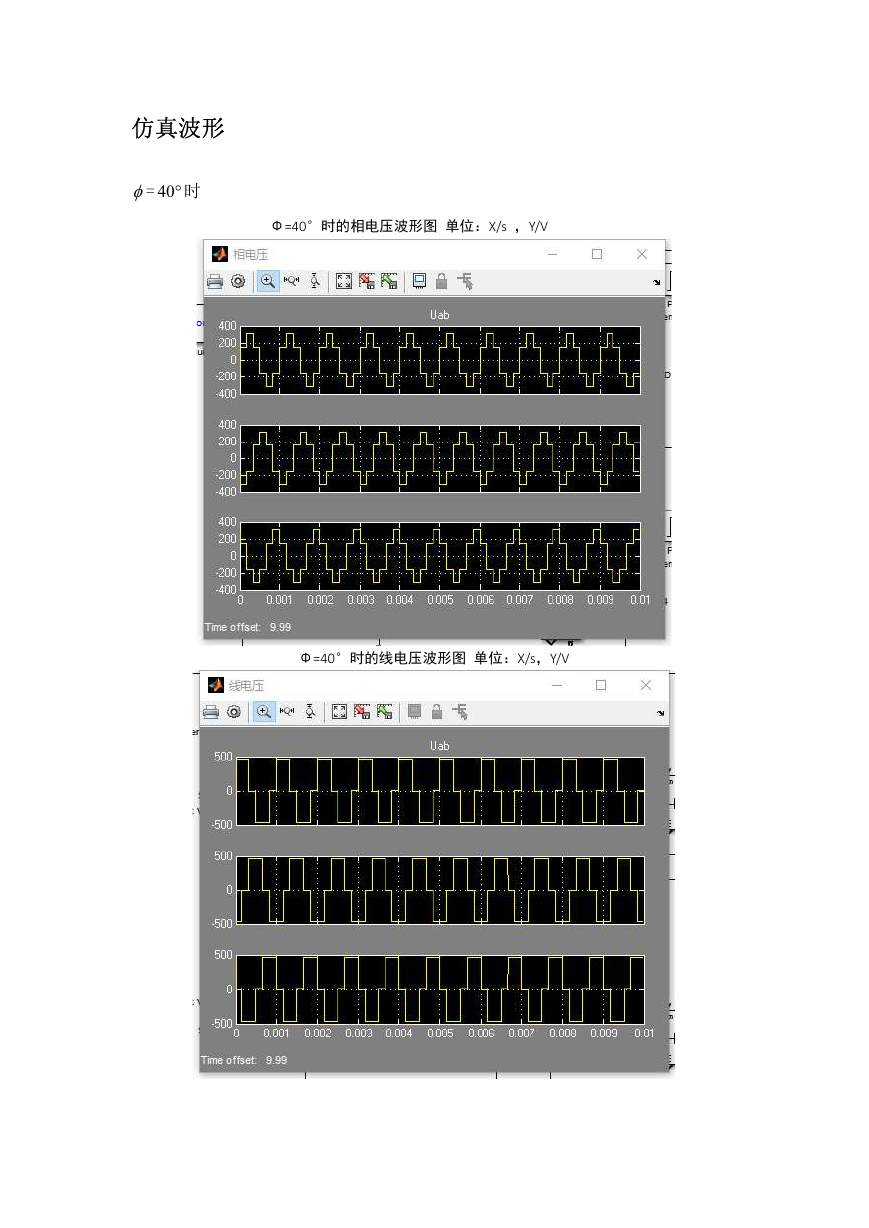

仿真波形 = 40 时 Φ=40°时的相电压波形图单位：X/s ，Y/V Φ=40°时的线电压波形图单位：X/s，Y/V

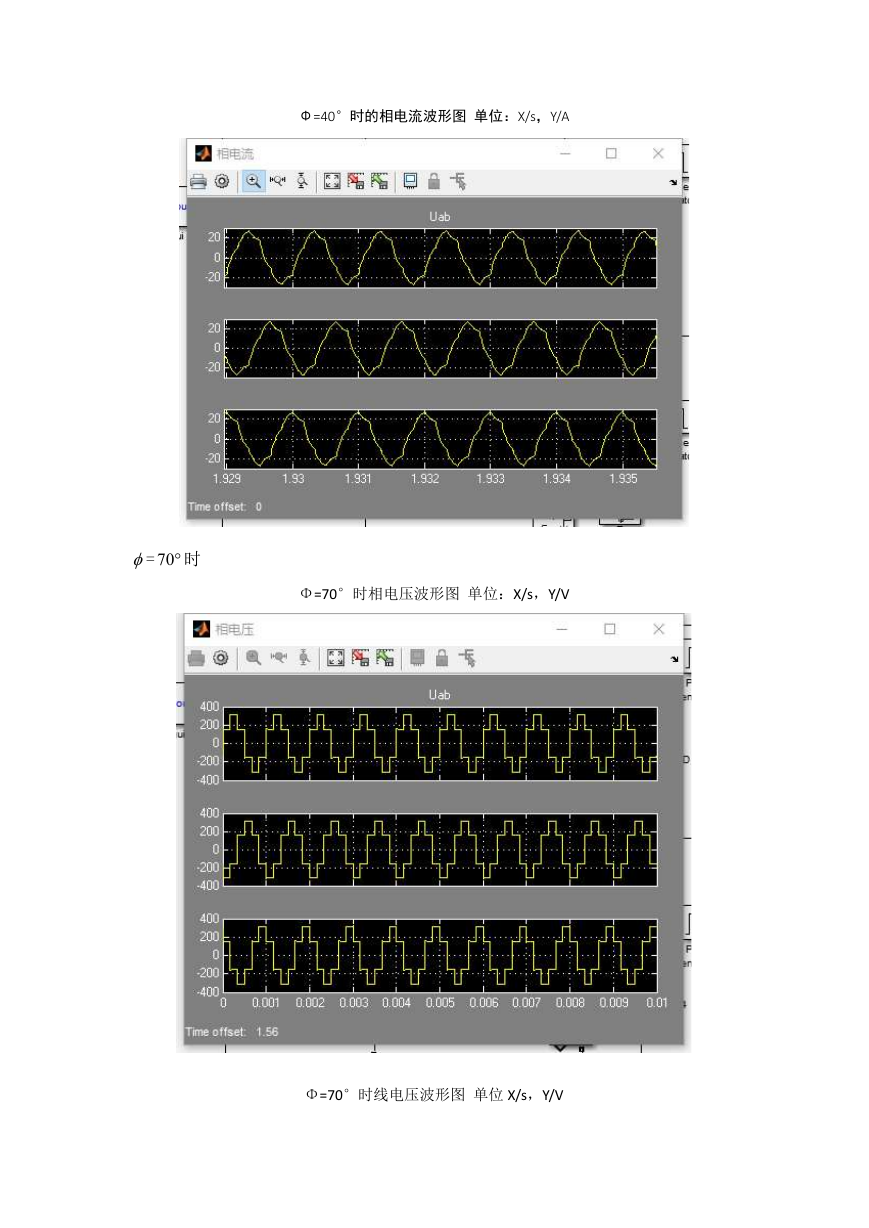

Φ=40°时的相电流波形图单位：X/s，Y/A = 70 时 Φ=70°时相电压波形图单位：X/s，Y/V Φ=70°时线电压波形图单位 X/s，Y/V
