华为畅享9Plus 故障维修流程图 受话故障.pdf

发布时间：2022-03-26 发布人：admin 分类：说明书 资料大小：0.23M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

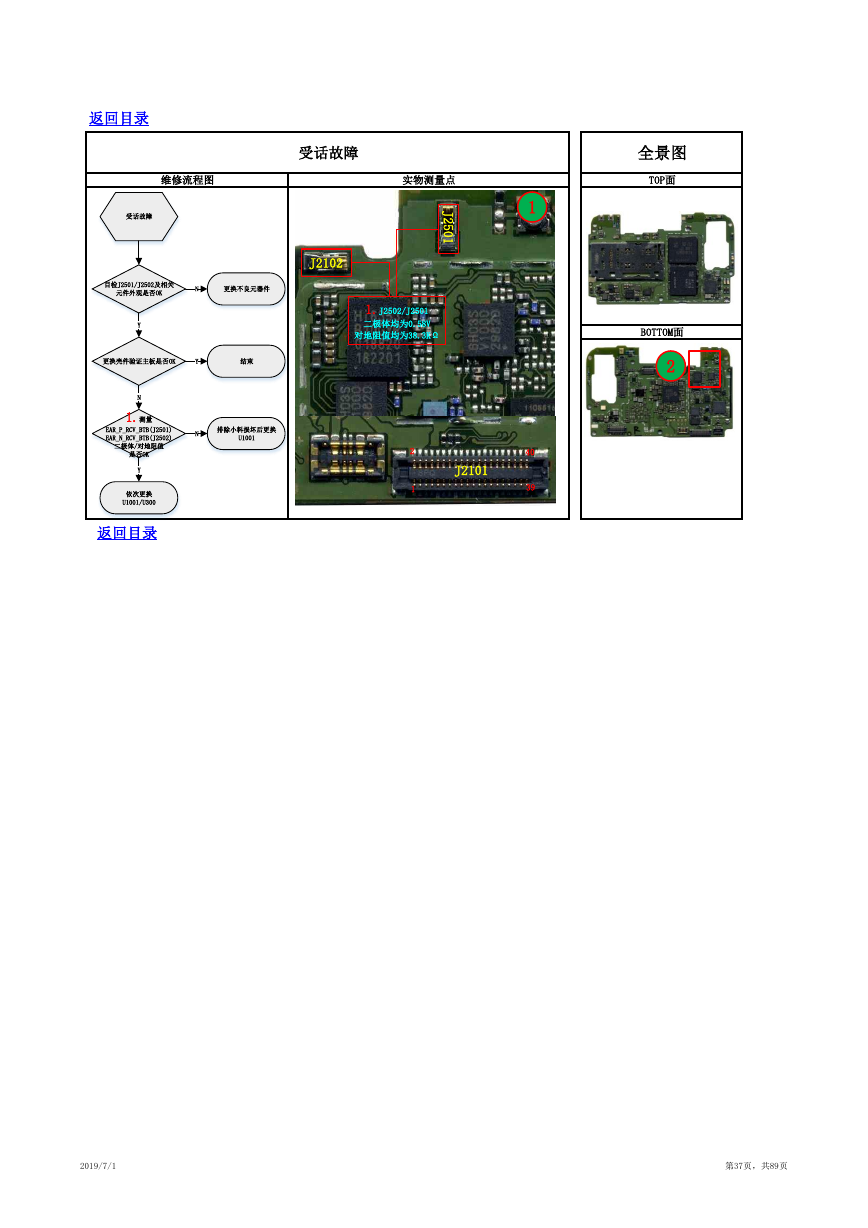

    返回目录 受话故障 维修流程图 实物测量点 1 J 2 5 0 1 J2102 1.J2502/J2501 二极体均为0.58V 对地阻值均为38.3KΩ 全景图 TOP面 BOTTOM面 2 返回目录 J2101 40 39 2 1 2019/7/1 第37页，共89页 受话故障目检J2501/J2502及相关元件外观是否OK更换不良元器件更换壳件验证主板是否OK结束NYYN1.测量EAR_P_RCV_BTB(J2501)EAR_N_RCV_BTB(J2502)二极体/对地阻值是否OKYN排除小料损坏后更换U1001依次更换U1001/U300
