1. 使用指南 ........................................................................................2 1.1 moboDA G620 介绍.................................................................2 1.2 G620 规格 ..................................................................................3 1.3 外部结构说明 ..........................................................................4 1.4 连接您的计算机......................................................................6 2. 将 G620 安装于您的车上 .....................................................8 3. 软件使用与设置 ........................................................................9 3.1 系统菜单 ...................................................................................9 3.2 多媒体功能...............................................................................9 3.3 联系人......................................................................................12 3.4 公用软件...................................................................................14 3.5 G620 设定 ................................................................................16 4. GPS 导航使用说明 .................................................................17 4.1 GPS 规格 ..................................................................................17 4.2 导航软件使用指南 ...............................................................18 5. 维护与升级.................................................................................20 6. 注意事项 ......................................................................................21 7. 附录.................................................................................................22 7.1 GPS 使用注意事项................................................................22 7.2 车载安装 .................................................................................25 7.3 产品配件清单 ........................................................................29 7.4 多媒体文件支持列表............................................................30

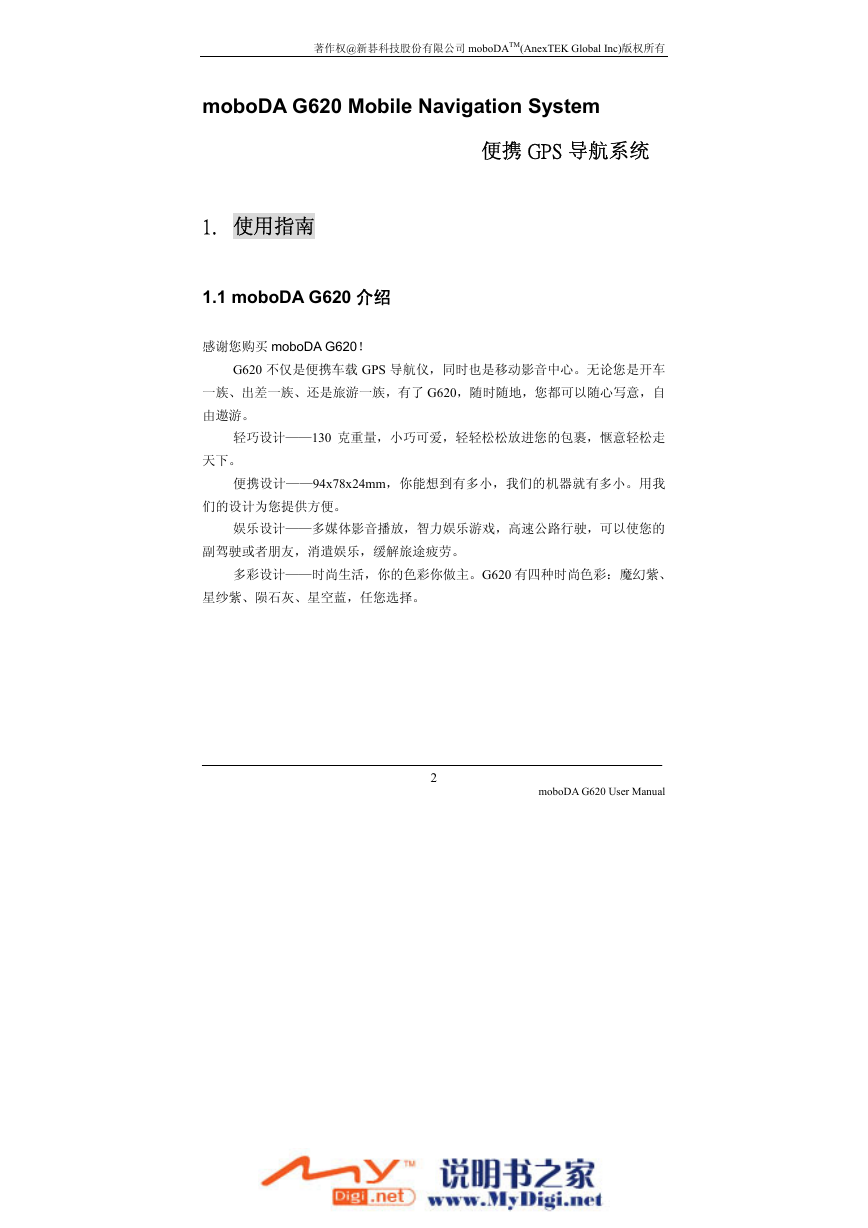

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有 moboDA G620 Mobile Navigation System 便携 GPS 导航系统 1. 使用指南 1.1 moboDA G620 介绍轻巧设计——130 克重量，小巧可爱，轻轻松松放进您的包裹，惬意轻松走感谢您购买 moboDA G620！ G620 不仅是便携车载 GPS 导航仪，同时也是移动影音中心。无论您是开车一族、出差一族、还是旅游一族，有了 G620，随时随地，您都可以随心写意，自由遨游。天下。们的设计为您提供方便。副驾驶或者朋友，消遣娱乐，缓解旅途疲劳。星纱紫、陨石灰、星空蓝，任您选择。便携设计——94x78x24mm，你能想到有多小，我们的机器就有多小。用我娱乐设计——多媒体影音播放，智力娱乐游戏，高速公路行驶，可以使您的多彩设计——时尚生活，你的色彩你做主。G620 有四种时尚色彩：魔幻紫、 2 moboDA G620 User Manual

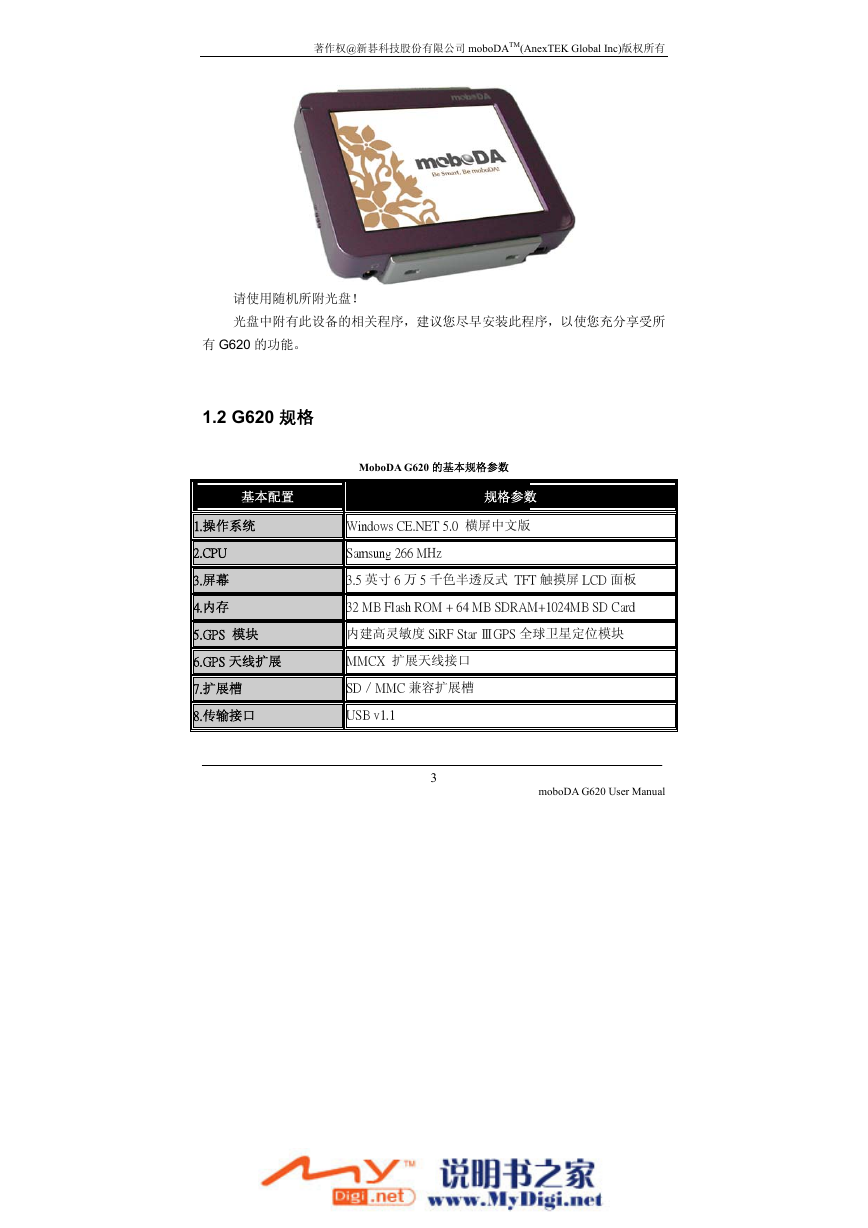

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有请使用随机所附光盘！光盘中附有此设备的相关程序，建议您尽早安装此程序，以使您充分享受所有 G620 的功能。 1.2 G620 规格 MoboDA G620 的基本规格参数基本配置规格参数 1.操作系统 Windows CE.NET 5.0 横屏中文版 2.CPU 3.屏幕 4.内存 Samsung 266 MHz 3.5 英寸 6 万 5 千色半透反式 TFT 触摸屏 LCD 面板 32 MB Flash ROM + 64 MB SDRAM+1024MB SD Card 5.GPS 模块内建高灵敏度 SiRF Star ⅢGPS 全球卫星定位模块 6.GPS 天线扩展 MMCX 扩展天线接口 7.扩展槽 8.传输接口 SD／MMC 兼容扩展槽 USB v1.1 3 moboDA G620 User Manual

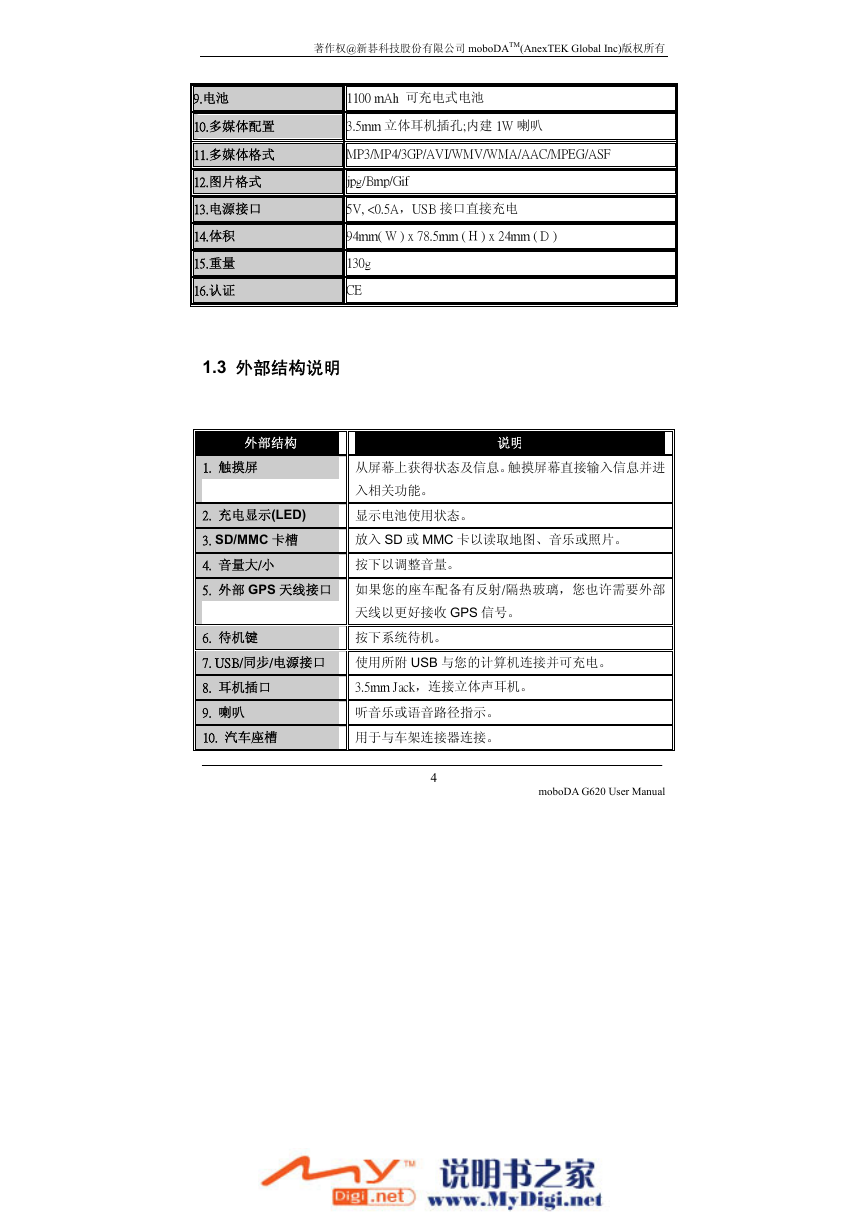

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有 9.电池 1100 mAh 可充电式电池 10.多媒体配置 3.5mm 立体耳机插孔;内建 1W 喇叭 11.多媒体格式 MP3/MP4/3GP/AVI/WMV/WMA/AAC/MPEG/ASF jpg/Bmp/Gif 5V, <0.5A，USB 接口直接充电 94mm( W ) x 78.5mm ( H ) x 24mm ( D ) 130g CE 12.图片格式 13.电源接口 14.体积 15.重量 16.认证 1.3 外部结构说明外部结构说明 1. 触摸屏从屏幕上获得状态及信息。触摸屏幕直接输入信息并进入相关功能。 2. 充电显示(LED) 3. SD/MMC 卡槽显示电池使用状态。放入 SD 或 MMC 卡以读取地图、音乐或照片。 4. 音量大/小 5. 外部 GPS 天线接口如果您的座车配备有反射/隔热玻璃，您也许需要外部按下以调整音量。天线以更好接收 GPS 信号。 6. 待机键 7. USB/同步/电源接口使用所附 USB 与您的计算机连接并可充电。按下系统待机。 8. 耳机插口 3.5mm Jack，连接立体声耳机。 9. 喇叭听音乐或语音路径指示。 10. 汽车座槽用于与车架连接器连接。 4 moboDA G620 User Manual

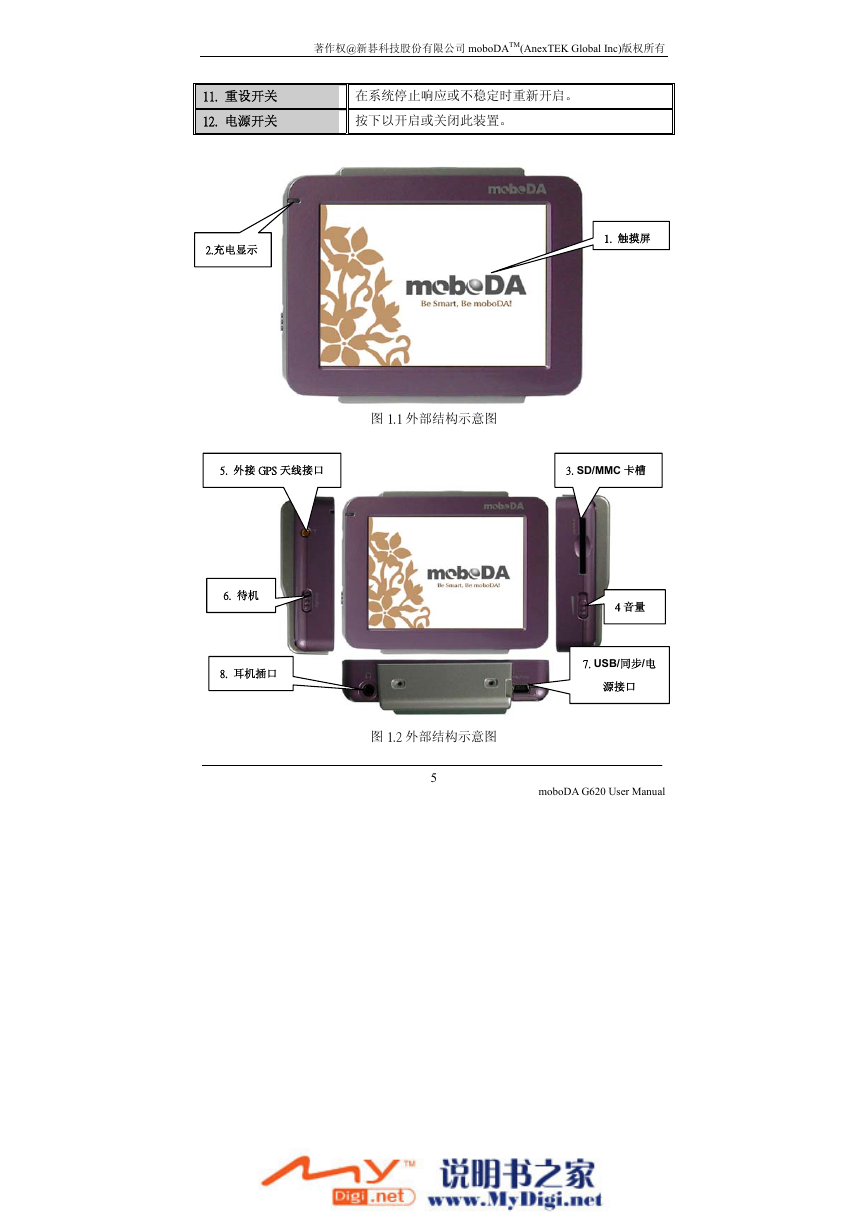

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有在系统停止响应或不稳定时重新开启。按下以开启或关闭此装置。 1. 触摸屏 11. 重设开关 12. 电源开关 2.充电显示图 1.1 外部结构示意图 5. 外接 GPS 天线接口 3. SD/MMC 卡槽 6. 待机 8. 耳机插口 4 音量 7. USB/同步/电源接口图 1.2 外部结构示意图 5 moboDA G620 User Manual

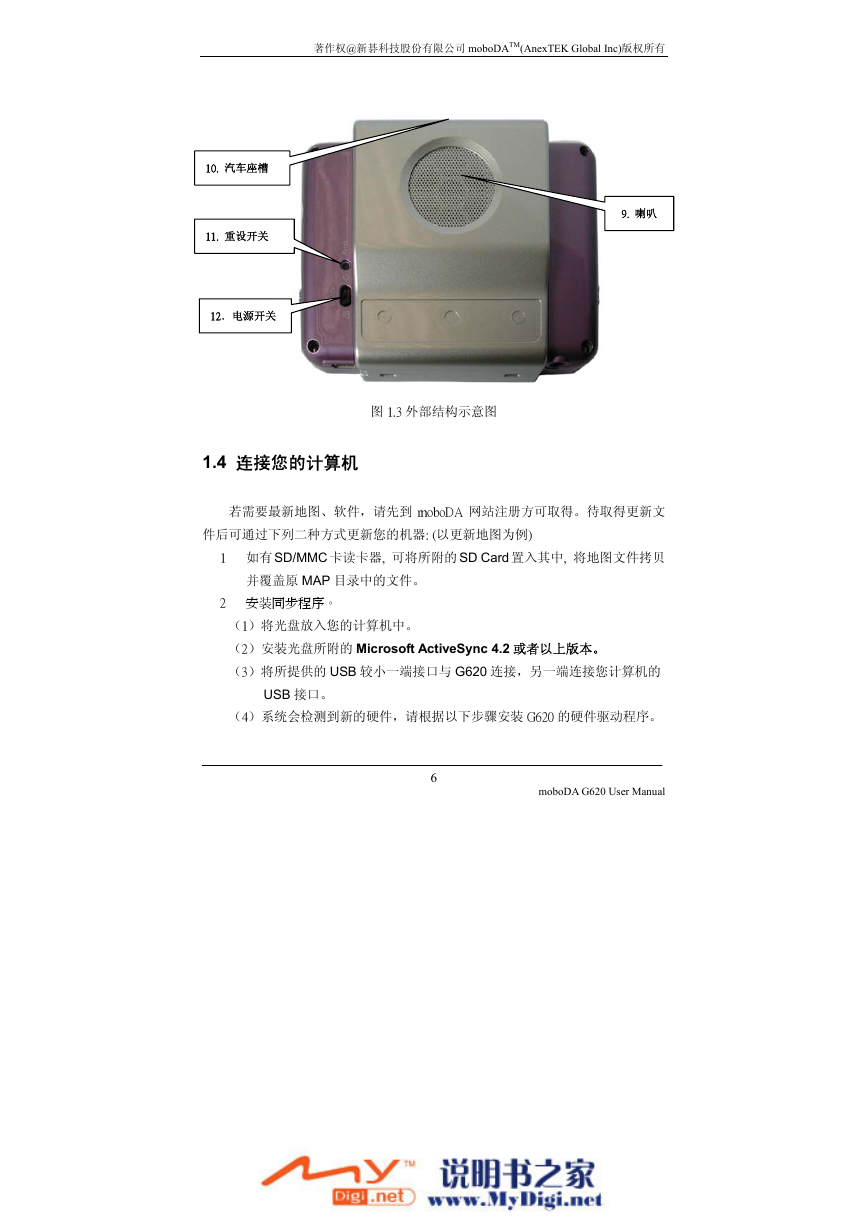

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有 10. 汽车座槽 11. 重设开关 12．电源开关 9. 喇叭图 1.3 外部结构示意图 1.4 连接您的计算机若需要最新地图、软件，请先到 moboDA 网站注册方可取得。待取得更新文件后可通过下列二种方式更新您的机器: (以更新地图为例) 1 如有 SD/MMC 卡读卡器, 可将所附的 SD Card 置入其中, 将地图文件拷贝并覆盖原 MAP 目录中的文件。 2 安装同步程序。（1）将光盘放入您的计算机中。（2）安装光盘所附的 Microsoft ActiveSync 4.2 或者以上版本。（3）将所提供的 USB 较小一端接口与 G620 连接，另一端连接您计算机的 USB 接口。（4）系统会检测到新的硬件，请根据以下步骤安装 G620 的硬件驱动程序。 6 moboDA G620 User Manual

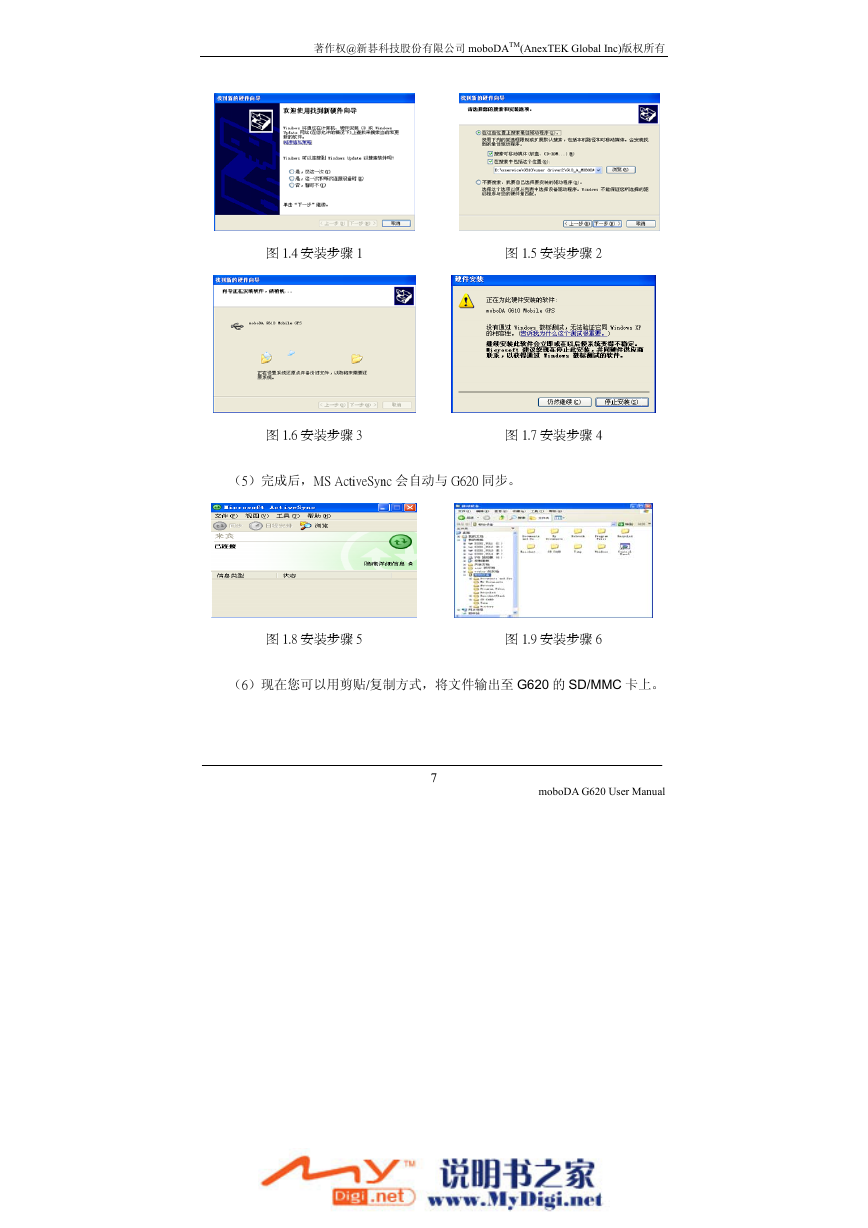

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有图 1.5 安装步骤 2 图 1.4 安装步骤 1 图 1.6 安装步骤 3 图 1.7 安装步骤 4 （5）完成后，MS ActiveSync 会自动与 G620 同步。图 1.8 安装步骤 5 图 1.9 安装步骤 6 （6）现在您可以用剪贴/复制方式，将文件输出至 G620 的 SD/MMC 卡上。 7 moboDA G620 User Manual

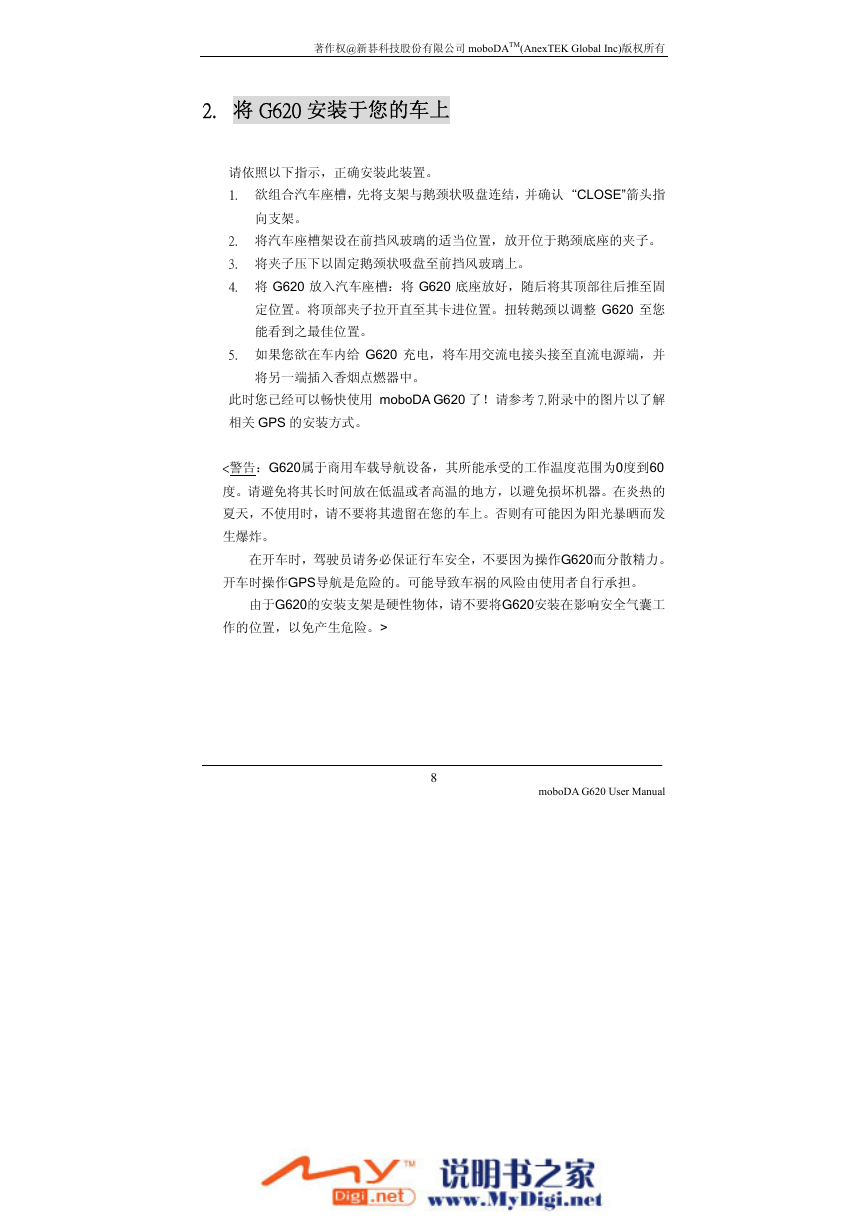

著作权@新碁科技股份有限公司 moboDATM(AnexTEK Global Inc)版权所有 2. 将 G620 安装于您的车上请依照以下指示，正确安装此装置。 1. 欲组合汽车座槽，先将支架与鹅颈状吸盘连结，并确认“CLOSE”箭头指向支架。 2. 将汽车座槽架设在前挡风玻璃的适当位置，放开位于鹅颈底座的夹子。 3. 将夹子压下以固定鹅颈状吸盘至前挡风玻璃上。 4. 将 G620 放入汽车座槽：将 G620 底座放好，随后将其顶部往后推至固定位置。将顶部夹子拉开直至其卡进位置。扭转鹅颈以调整 G620 至您能看到之最佳位置。 5. 如果您欲在车内给 G620 充电，将车用交流电接头接至直流电源端，并将另一端插入香烟点燃器中。此时您已经可以畅快使用 moboDA G620 了！请参考 7.附录中的图片以了解相关 GPS 的安装方式。 <警告：G620属于商用车载导航设备，其所能承受的工作温度范围为0度到60 度。请避免将其长时间放在低温或者高温的地方，以避免损坏机器。在炎热的夏天，不使用时，请不要将其遗留在您的车上。否则有可能因为阳光暴晒而发生爆炸。在开车时，驾驶员请务必保证行车安全，不要因为操作G620而分散精力。开车时操作GPS导航是危险的。可能导致车祸的风险由使用者自行承担。由于G620的安装支架是硬性物体，请不要将G620安装在影响安全气囊工作的位置，以免产生危险。> 8 moboDA G620 User Manual
