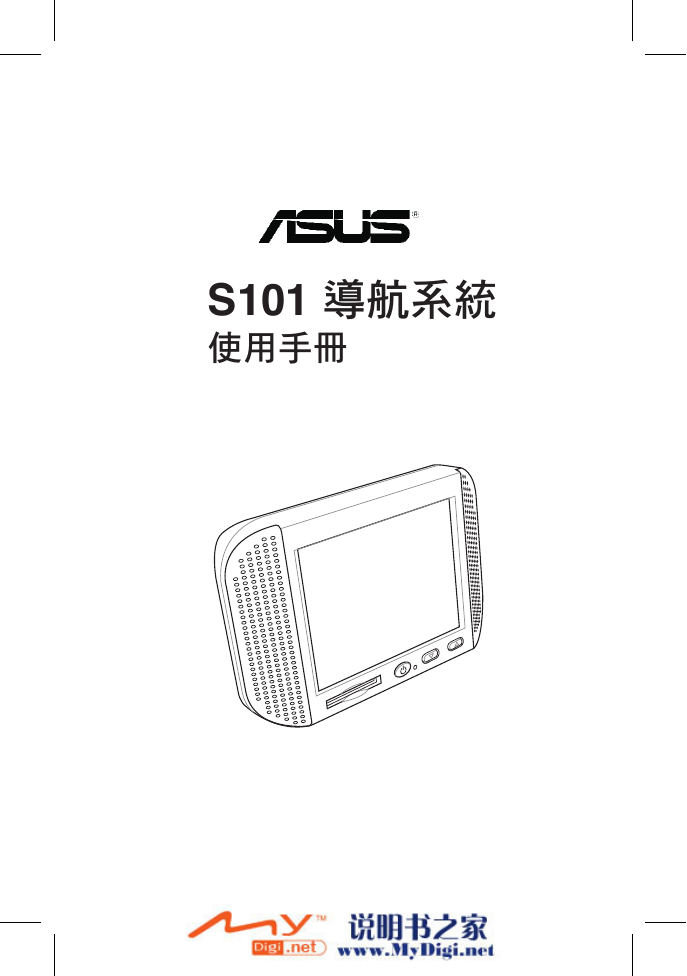

S101 導航系統使用手冊

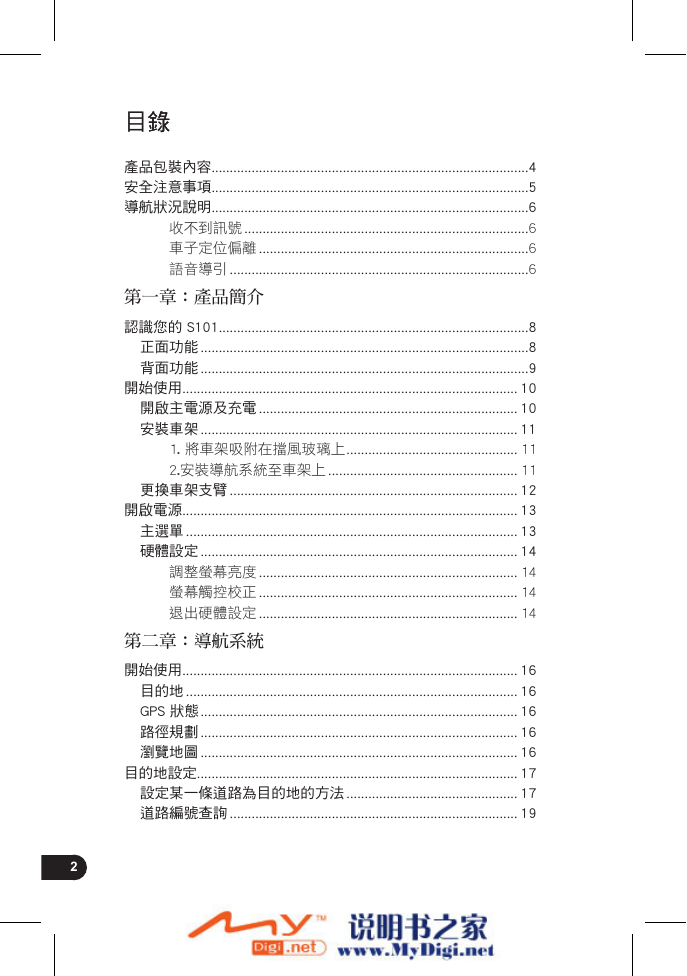

目�� 產品包裝內容.......................................................................................4 安全注意事項.......................................................................................5 導航狀況說明.......................................................................................6 收不到訊號...............................................................................6 車子定位偏離...........................................................................6 語音導引...................................................................................6 第一章：產品簡介認識您的 S101......................................................................................8 正面功能...........................................................................................8 背面功能...........................................................................................9 開始使用............................................................................................ 10 開啟主電源及充電........................................................................ 10 安裝車架........................................................................................ 11 1. 將車架吸附在擋風玻璃上................................................ 11 2.安裝導航系統至車架上..................................................... 11 更換車架支臂................................................................................ 12 開啟電源............................................................................................ 13 主選單............................................................................................ 13 硬體設定........................................................................................ 14 調整螢幕亮度........................................................................ 14 螢幕觸控校正........................................................................ 14 退出硬體設定........................................................................ 14 第二章：導航系統開始使用............................................................................................ 16 目的地............................................................................................ 16 GPS 狀態........................................................................................ 16 路徑規劃........................................................................................ 16 瀏覽地圖........................................................................................ 16 目的地設定........................................................................................ 17 設定某一條道路為目的地的方法................................................ 17 道路編號查詢................................................................................ 19

目� 門牌查詢........................................................................................ 19 導航畫面說明.................................................................................... 20 未設定導航點時的畫面................................................................ 20 已設定導航點時的3D畫面........................................................... 20 已設定導航點時的2D畫面........................................................... 21 3D為主，路徑清單為輔............................................................... 22 2D為主、路徑清單為輔............................................................... 23 旅程電腦........................................................................................ 23 選單說明............................................................................................ 24 目的地設定選單說明.................................................................... 24 管理查詢紀綠................................................................................ 26 管理我的地標................................................................................ 26 路徑規劃選單說明........................................................................ 27 繞道規劃................................................................................ 28 規劃結果................................................................................ 28 規劃選項................................................................................ 29 地圖瀏覽功能說明........................................................................ 30 地圖瀏覽（按住後不放）.................................................... 30 GPS狀態畫面說明......................................................................... 31 系統設定選單說明............................................................................ 32 地圖風格設定說明........................................................................ 33 顯示設定說明................................................................................ 33 導航畫面設定說明........................................................................ 34 導航語音設定說明........................................................................ 34 安全模式........................................................................................ 35 如何重新安裝導航軟體................................................................ 36 第三章：多媒體播放程式. 軟體簡介............................................................................................ 38 開始使用............................................................................................ 38 主畫面說明........................................................................................ 39 聯絡資訊............................................................................................ 40

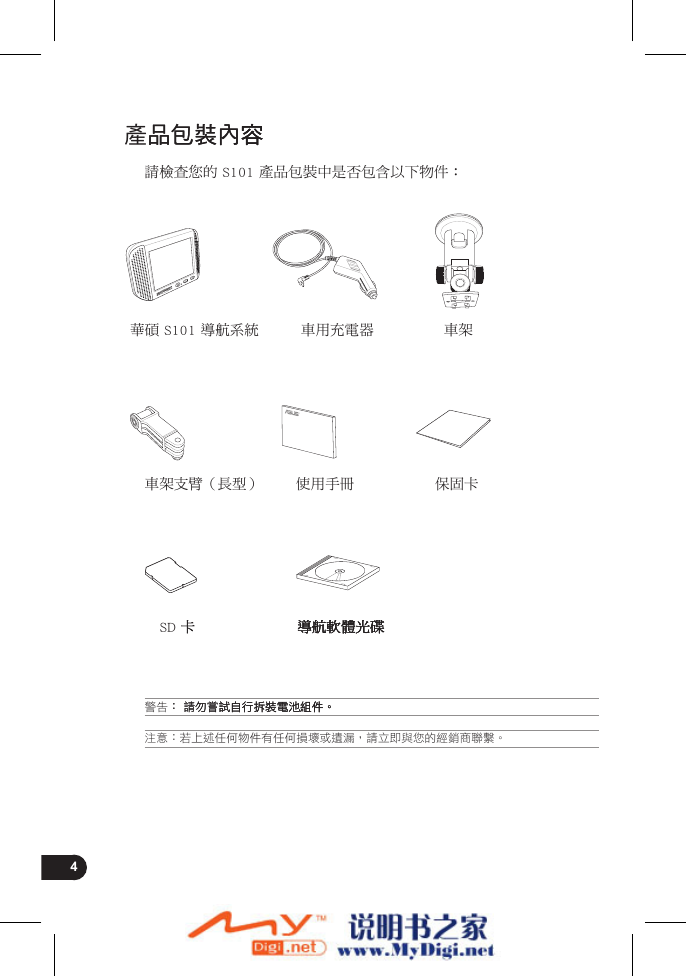

產品包裝內容品包裝內容容請檢查您的 S101 產品包裝中是否包含以下物件：華碩 S101 導航系統車用充電器車架車架支臂（長型）使用手冊保固卡 SD 卡卡導航�� 導航�� 導航�� 導航�� 警告�� 裝�� 裝�� 裝�� 裝�� 注意��若上述任何物�有任何損壞或遺漏，�立即與您的經銷商聯繫�

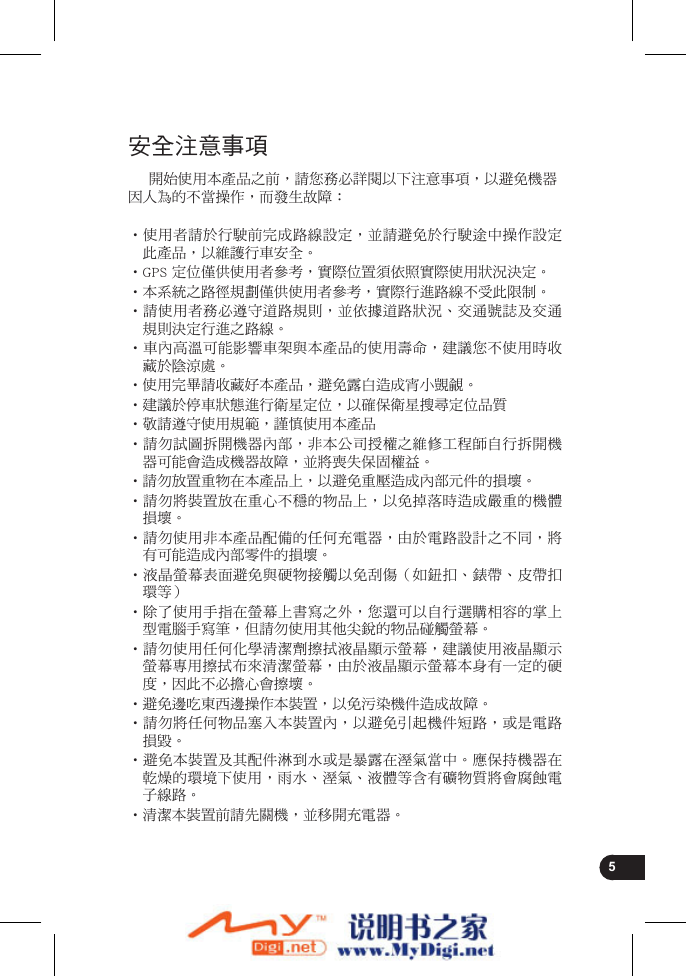

安全注意事項開始使用本產品之前，請您務必詳閱以下注意事項，以避免機器因人為的不當操作，而發生故障： ‧使用者請於行駛前完成路線設定，並請避免於行駛途中操作設定此產品，以維護行車安全。 ‧GPS 定位僅供使用者參考，實際位置須依照實際使用狀況決定。 ‧本系統之路徑規劃僅供使用者參考，實際行進路線不受此限制。 ‧請使用者務必遵守道路規則，並依據道路狀況、交通號誌及交通規則決定行進之路線。 ‧車內高溫可能影響車架與本產品的使用壽命，建議您不使用時收藏於陰涼處。 ‧使用完畢請收藏好本產品，避免露白造成宵小覬覦。 ‧建議於停車狀態進行衛星定位，以確保衛星搜尋定位品質 ‧敬請遵守使用規範，謹慎使用本產品 ‧請勿試圖拆開機器內部，非本公司授權之維修工程師自行拆開機器可能會造成機器故障，並將喪失保固權益。 ‧請勿放置重物在本產品上，以避免重壓造成內部元件的損壞。 ‧請勿將裝置放在重心不穩的物品上，以免掉落時造成嚴重的機� 損壞。 ‧請勿使用非本產品配備的任何充電器，由於電路設計之不同，將有可能造成內部零件的損壞。 ‧液晶螢幕表面避免與硬物接觸以免刮傷（如鈕扣、錶帶、皮帶扣環等） ‧除了使用手指在螢幕上書寫之外，您還可以自行選購相容的掌上型電腦手寫筆，但請勿使用其他尖銳的物品碰觸螢幕。 ‧請勿使用任何化學清潔劑擦拭液晶顯示螢幕，建議使用液晶顯示螢幕專用擦拭布來清潔螢幕，由於液晶顯示螢幕本身有一定的硬度，因此不必擔心會擦壞。 ‧避免邊吃東西邊操作本裝置，以免污染機件造成故障。 ‧請勿將任何物品塞入本裝置內，以避免引起機件短路，或是電路損毀。 ‧避免本裝置及其配件淋到水或是暴露在溼氣當中。應保持機器在乾燥的環境下使用，雨水、溼氣、液�等含有礦物質將會腐蝕電子線路。 ‧清潔本裝置前請先關機，並移開充電器。

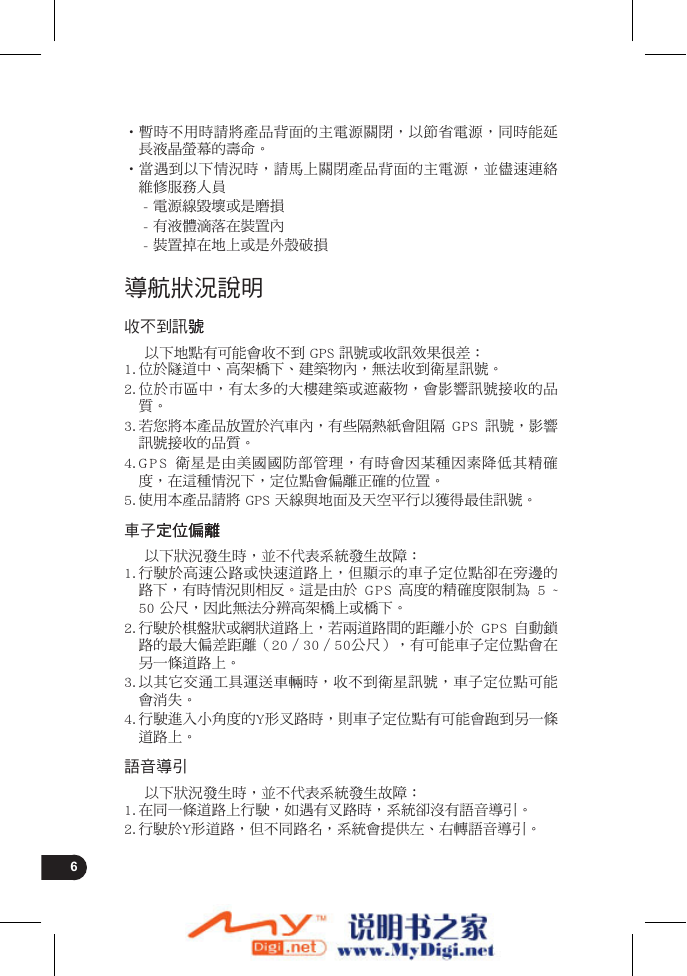

‧暫時不用時請將產品背面的主電源關閉，以節省電源，同時能延長液晶螢幕的壽命。 ‧當遇到以下情況時，請馬上關閉產品背面的主電源，並儘速連絡維修服務人員 - 電源線毀壞或是磨損 - 有液�滴落在裝置內 - 裝置掉在地上或是外殼破損導航狀況說明收不到訊號號以下地點有可能會收不到 GPS 訊號或收訊效果很差： 1. 位於隧道中、高架橋下、建築物內，無法收到衛星訊號。 2. 位於市區中，有太多的大樓建築或遮蔽物，會影響訊號接收的品質。 3. 若您將本產品放置於汽車內，有些隔熱紙會阻隔 GPS 訊號，影響訊號接收的品質。 4. G P S 衛星是由美國國防部管理，有時會因某種因素降低其精確度，在這種情況下，定位點會偏離正確的位置。 5. 使用本產品請將 GPS 天線與地面及天空平行以獲得最佳訊號。車子定�� 定�� 以下狀況發生時，並不代表系統發生故障： 1. 行駛於高速公路或快速道路上，但顯示的車子定位點卻在旁邊的路下，有時情況則相反。這是由於 GPS 高度的精確度限制為 5 ~ 50 公尺，因此無法分辨高架橋上或橋下。 2. 行駛於棋盤狀或網狀道路上，若兩道路間的距離小於 GPS 自動鎖路的最大偏差距離（20∕30∕50公尺），有可能車子定位點會在另一條道路上。 3. 以其它交通工具運送車輛時，收不到衛星訊號，車子定位點可能會消失。 4. 行駛進入小角度的Y形叉路時，則車子定位點有可能會跑到另一條道路上。語音導引以下狀況發生時，並不代表系統發生故障： 1. 在同一條道路上行駛，如遇有叉路時，系統卻沒有語音導引。 2. 行駛於Y形道路，但不同路名，系統會提供左、右轉語音導引。

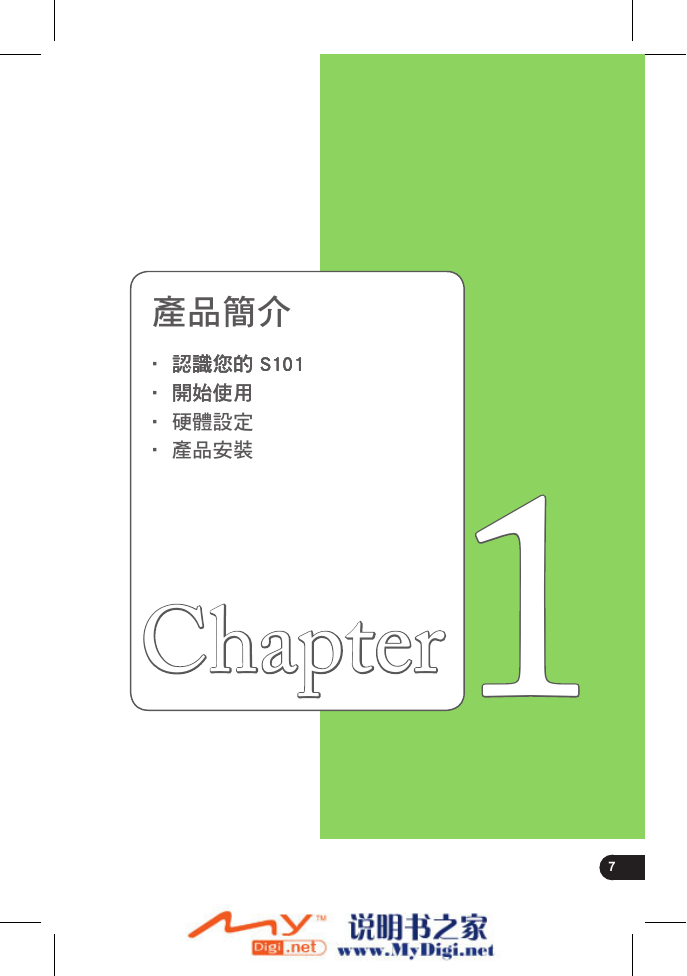

產品簡介 • �� • ��使用 ��使用 • 硬體設定 • 產品安裝 1Chapter

認識您的 S101 S101 華碩 S101 是一款專業而實用的車用導航系統，除了提供完整的導航功能之外，還具備了播放 MP3 及照��功能，�您在�途中照��功能，�您在�途中功能，�您在�途中不僅可以安心駕駛，還能夠放鬆心情地聽音樂、看照�。以下介紹產品各部位的功能：正面功能 1 1 編號功能 1 系統喇叭詳細說明音樂撥放、語音導航、系統警告� 2 3 4 5 6 7 SD記憶卡插槽使用SD (Secure Digital) 記憶卡無限擴充儲存空間� �源鍵充�指示燈音量減小音量增大觸控式面版打開與關閉�源� 亮紅燈表示系統正在充�；亮綠燈表示系統充�完畢� 減小音量� 增大音量�音量� 系統螢幕輸出��直接用指尖點選螢幕選單與輸入筆劃�
