    软件工程案例分析之电梯问题 1

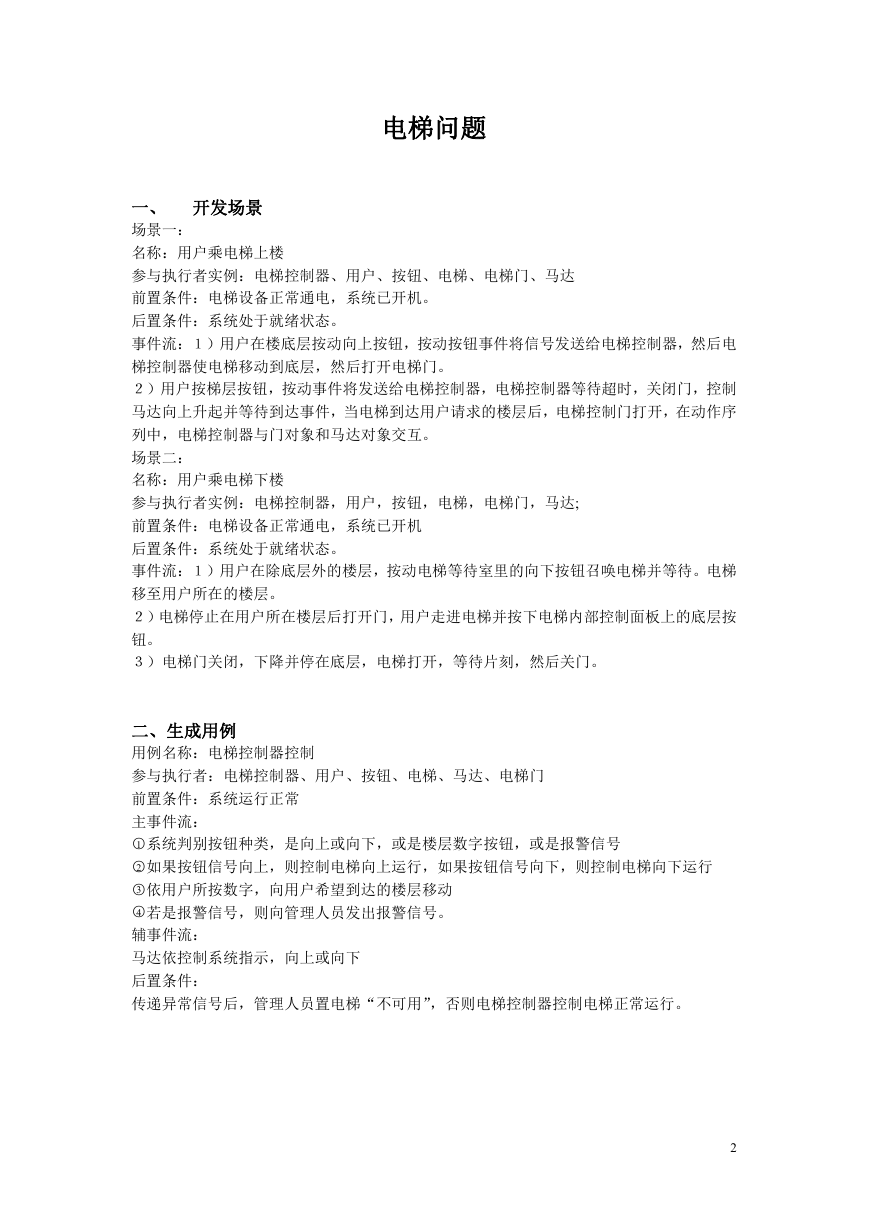

    电梯问题 一、 开发场景 场景一： 名称：用户乘电梯上楼 参与执行者实例：电梯控制器、用户、按钮、电梯、电梯门、马达 前置条件：电梯设备正常通电，系统已开机。 后置条件：系统处于就绪状态。 事件流：１）用户在楼底层按动向上按钮，按动按钮事件将信号发送给电梯控制器，然后电 梯控制器使电梯移动到底层，然后打开电梯门。 ２）用户按梯层按钮，按动事件将发送给电梯控制器，电梯控制器等待超时，关闭门，控制 马达向上升起并等待到达事件，当电梯到达用户请求的楼层后，电梯控制门打开，在动作序 列中，电梯控制器与门对象和马达对象交互。 场景二： 名称：用户乘电梯下楼 参与执行者实例：电梯控制器，用户，按钮，电梯，电梯门，马达; 前置条件：电梯设备正常通电，系统已开机 后置条件：系统处于就绪状态。 事件流：１）用户在除底层外的楼层，按动电梯等待室里的向下按钮召唤电梯并等待。电梯 移至用户所在的楼层。 ２）电梯停止在用户所在楼层后打开门，用户走进电梯并按下电梯内部控制面板上的底层按 钮。 ３）电梯门关闭，下降并停在底层，电梯打开，等待片刻，然后关门。 二、生成用例 用例名称：电梯控制器控制 参与执行者：电梯控制器、用户、按钮、电梯、马达、电梯门 前置条件：系统运行正常 主事件流： ○1 系统判别按钮种类，是向上或向下，或是楼层数字按钮，或是报警信号 ○2 如果按钮信号向上，则控制电梯向上运行，如果按钮信号向下，则控制电梯向下运行 ○3 依用户所按数字，向用户希望到达的楼层移动 ○4 若是报警信号，则向管理人员发出报警信号。 辅事件流： 马达依控制系统指示，向上或向下 后置条件： 传递异常信号后，管理人员置电梯“不可用”，否则电梯控制器控制电梯正常运行。 2

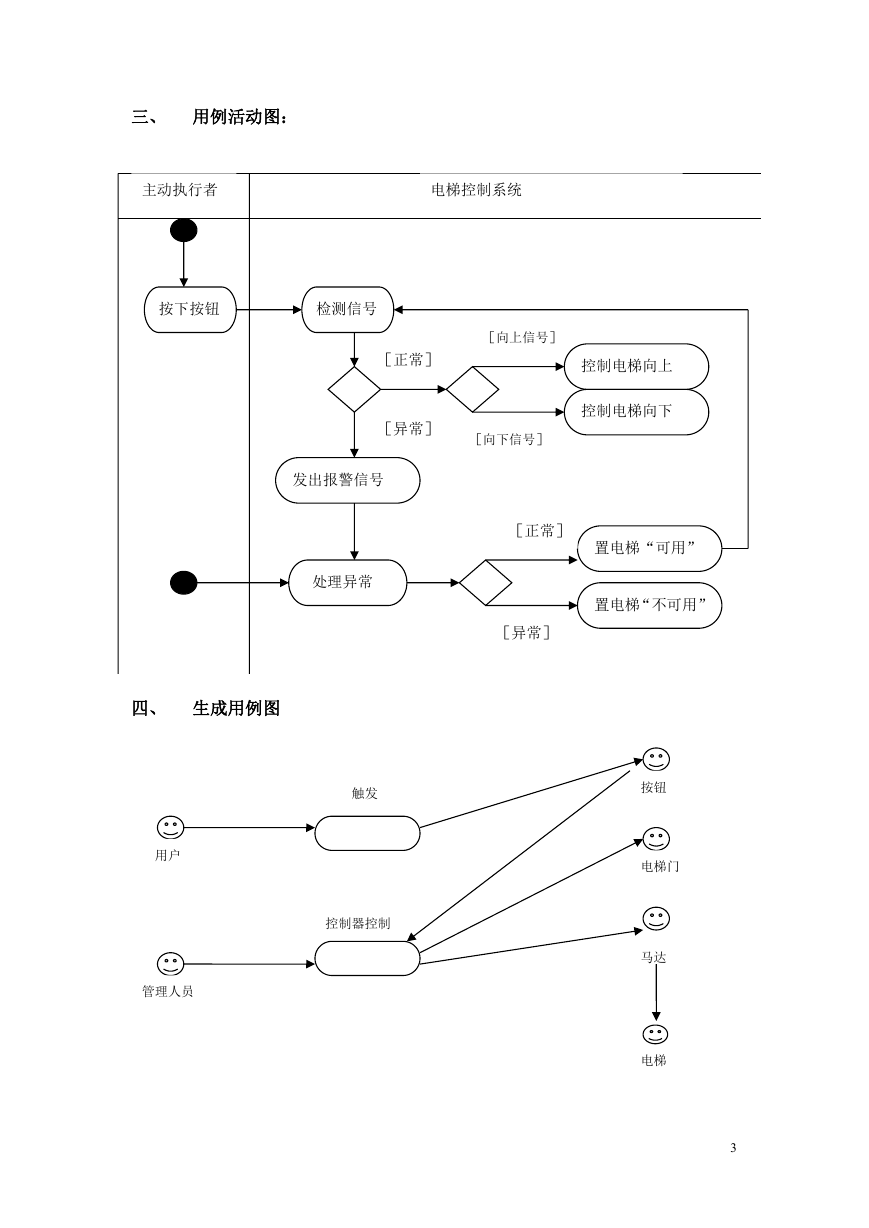

    三、 用例活动图： 主动执行者 电梯控制系统 按下按钮 检测信号 ［向上信号］ ［正常］ ［异常］ ［向下信号］ 控制电梯向上 控制电梯向下 发出报警信号 处理异常 触发 控制器控制 四、 生成用例图 用户 管理人员 ［正常］ 置电梯“可用” 置电梯“不可用” ［异常］ 按钮 电梯门 马达 电梯 3

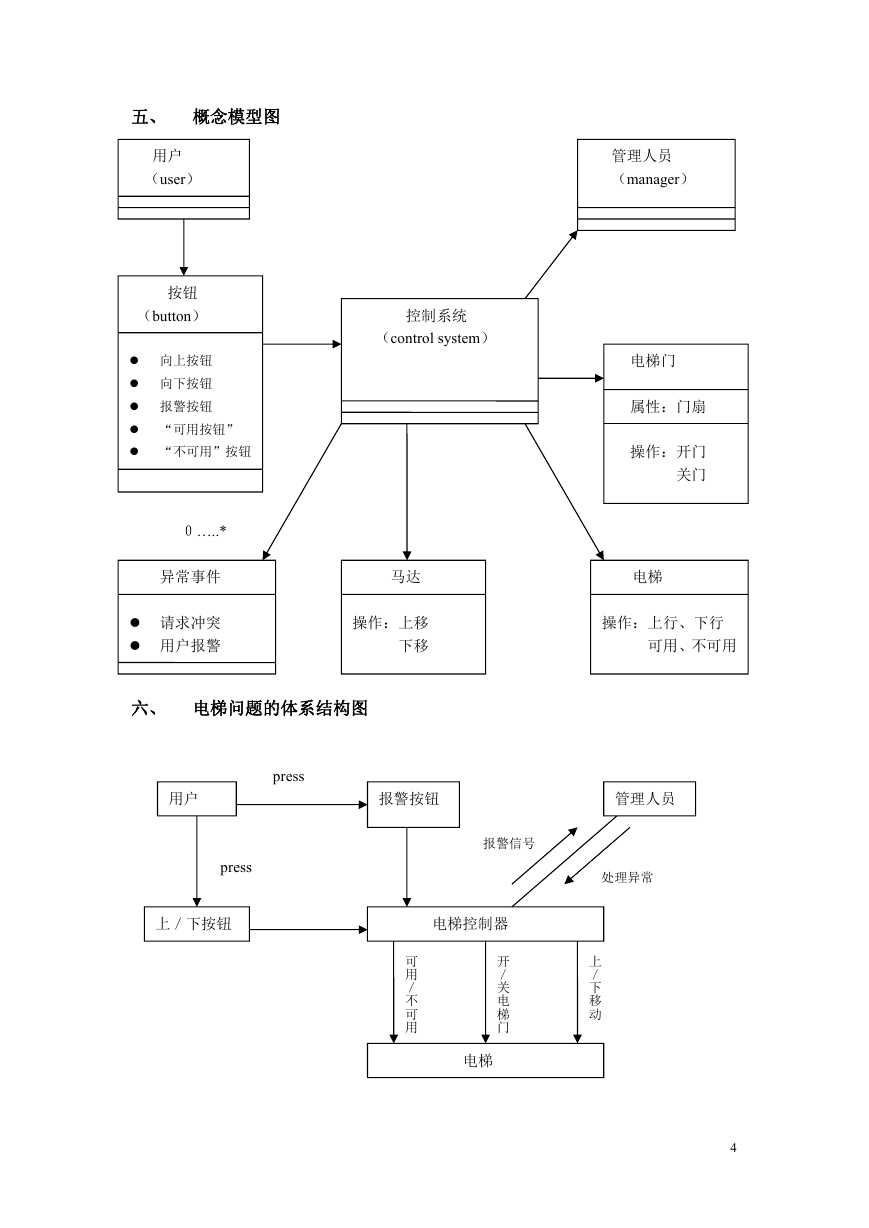

    五、 概念模型图 用户 （user） 按钮 （button）  向上按钮  向下按钮  报警按钮  “可用按钮”  “不可用”按钮 ０…..* 异常事件  请求冲突  用户报警 控制系统 （control system） 管理人员 （manager） 电梯门 属性：门扇 操作：开门 关门 马达 操作：上移 下移 电梯 操作：上行、下行 可用、不可用 六、 电梯问题的体系结构图 press 用户 报警按钮 管理人员 press 报警信号 处理异常 上／下按钮 电梯控制器 可 用 ／ 不 可 用 开 ／ 关 电 梯 门 电梯 上 ／ 下 移 动 4

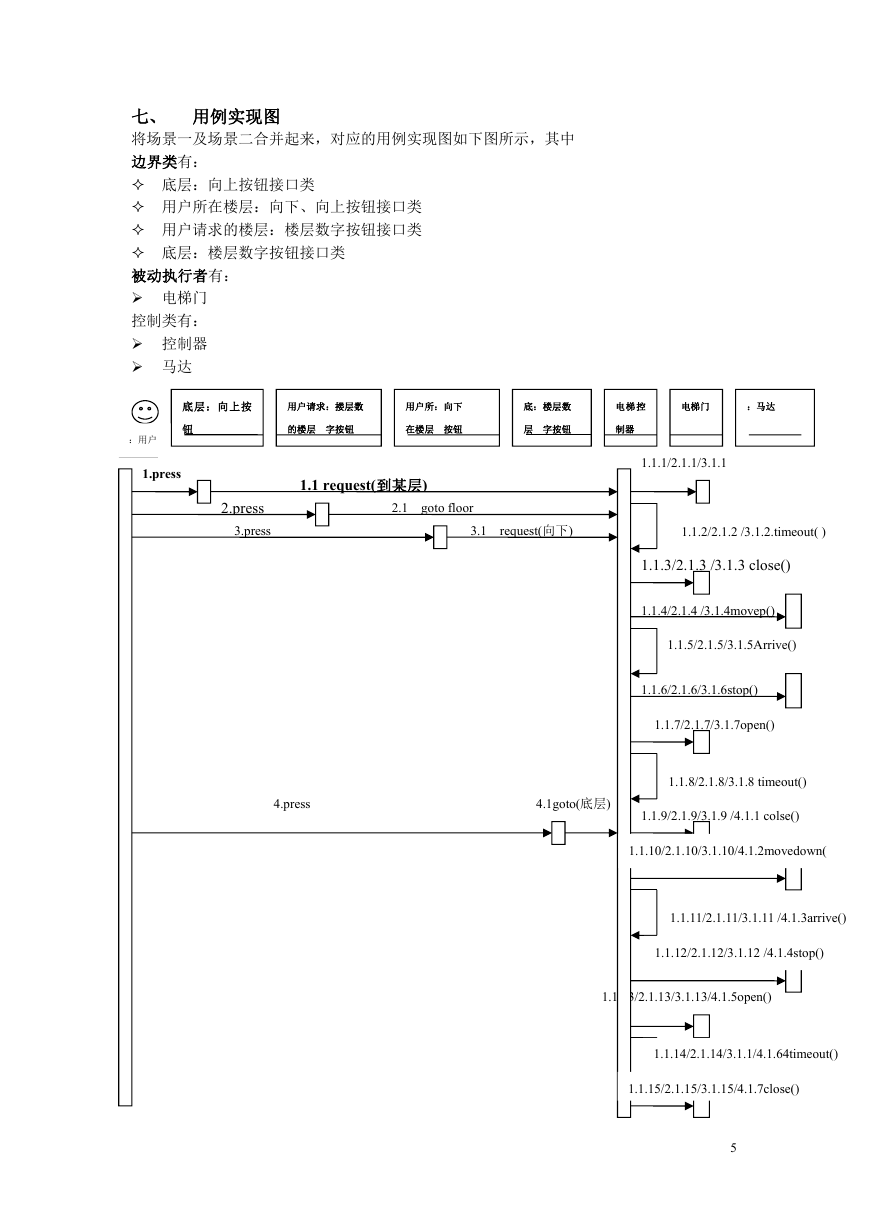

    七、 用例实现图 将场景一及场景二合并起来，对应的用例实现图如下图所示，其中 边界类有：  底层：向上按钮接口类  用户所在楼层：向下、向上按钮接口类  用户请求的楼层：楼层数字按钮接口类  底层：楼层数字按钮接口类 被动执行者有：  电梯门 控制类有：  控制器  马达 底层：向上按 用户请求：搂层数 用户所：向下 底：楼层数 电梯 控 电梯门 ：马达 钮 ：用户 1.press 2.press 3.press 的楼层 字按钮 在楼层 按钮 层 字按钮 制器 1.1 request(到某层) 2.1 goto floor 1.1.1/2.1.1/3.1.1 open() 3.1 request(向下) 1.1.2/2.1.2 /3.1.2.timeout( ) 4.press 4.1goto(底层) 1.1.3/2.1.3 /3.1.3 close() 1.1.4/2.1.4 /3.1.4movep() 1.1.5/2.1.5/3.1.5Arrive() 1.1.6/2.1.6/3.1.6stop() 1.1.7/2.1.7/3.1.7open() 1.1.8/2.1.8/3.1.8 timeout() 1.1.9/2.1.9/3.1.9 /4.1.1 colse() 1.1.10/2.1.10/3.1.10/4.1.2movedown( ) 1.1.11/2.1.11/3.1.11 /4.1.3arrive() 1.1.12/2.1.12/3.1.12 /4.1.4stop() 1.1.13/2.1.13/3.1.13/4.1.5open() 1.1.14/2.1.14/3.1.1/4.1.64timeout() 1.1.15/2.1.15/3.1.15/4.1.7close() 5

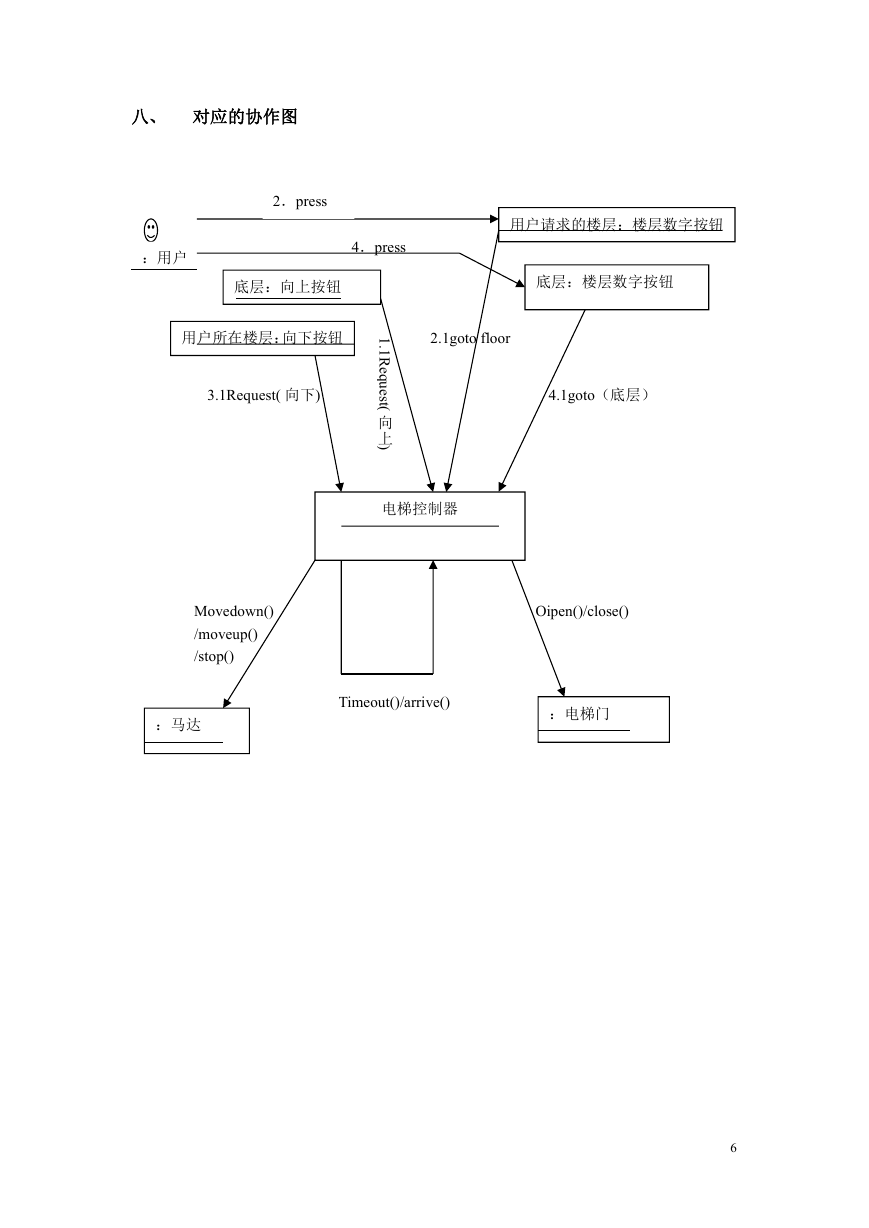

    八、 对应的协作图 2．press ：用户 4．press 用户请求的楼层：楼层数字按钮 底层：向上按钮 底层：楼层数字按钮 2.1goto floor 用户所在楼层：向下按钮 3.1Request( 向下) 1 . 1 R e q u e s t ( 向 上 ) 4.1goto（底层） 电梯控制器 Movedown() /moveup() /stop() ：马达 Oipen()/close() Timeout()/arrive() ：电梯门 6

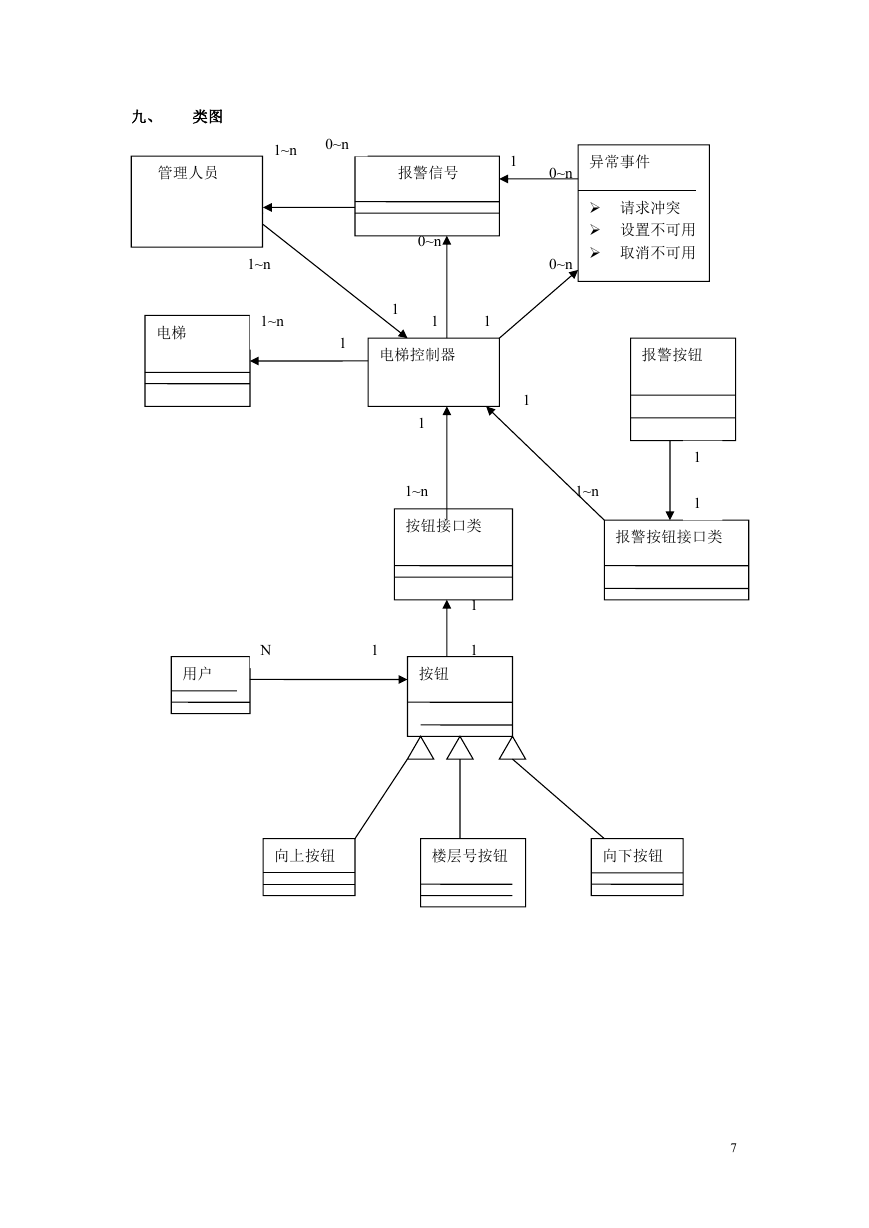

    九、 类图 管理人员 1~n 0~n 1~n 1~n 电梯 报警信号 1 0~n 异常事件 0~n  请求冲突  设置不可用  取消不可用 0~n 1 1 1 1 电梯控制器 1 1~n 报警按钮 1 1~n 1 1 按钮接口类 报警按钮接口类 N 1 用户 按钮 1 1 向上按钮 楼层号按钮 向下按钮 7
