2015 年陕西空军工程大学电路信号与系统考研真题（A 卷）考试科目：电路信号与系统（A 卷）科目代码 862 说明：答题时必须答在配发的空白答题纸上，答题可不抄题，但必须写清题号，写在试题上不给分; 考生不得在试题及试卷上做任何其它标记，否则试卷作废；试题必须同试卷一起交回。第一部分电路分析基础部分（占 50％）一、填空与选择题：（每题 1.5 分，共 12 分） 1. 图题 1.1 电路中的等效电阻 Rab = 。 2. 在图题 1.2 所示电路中，电流 i= (a) -5A (b) -3A (c) 5A (d) 3A 。 3. 若把电路中某参考点下为 3V 的一点选为新的参考点，则在新参考点下，电路中各点的电位都比原来的电位 (a) 升高 (b) 降低 (c) 保持不变 (d) 有升有降。 4. 将图题 1.4 所示电路化最简电路为。

5. 图题 1.5 所示正弦稳态电路中，各电压表的读数分别为：V1 = 8V，V2 = 9V，V3 = 3V，则电压表 V 的读数为 (a) 20V (b) 14V (c) 10V (d) 13V 。 6. 图题 1.6 所示为 RLC 串联谐振电路，已知：R = 10Ω，L=0.2mH，C=5nF，电路的谐振。频率ω0= (a) 108rad/s (b) 1010rad/s (c) 105rad/s (d) 106rad/s 7.正弦稳态电路中，电感上电流和电压之间的正确关系为。 (a) 60W (b) 110W (c) 42W (d) 54W 二、分析与综合计算：（本大题共 7 小题，共 63 分）

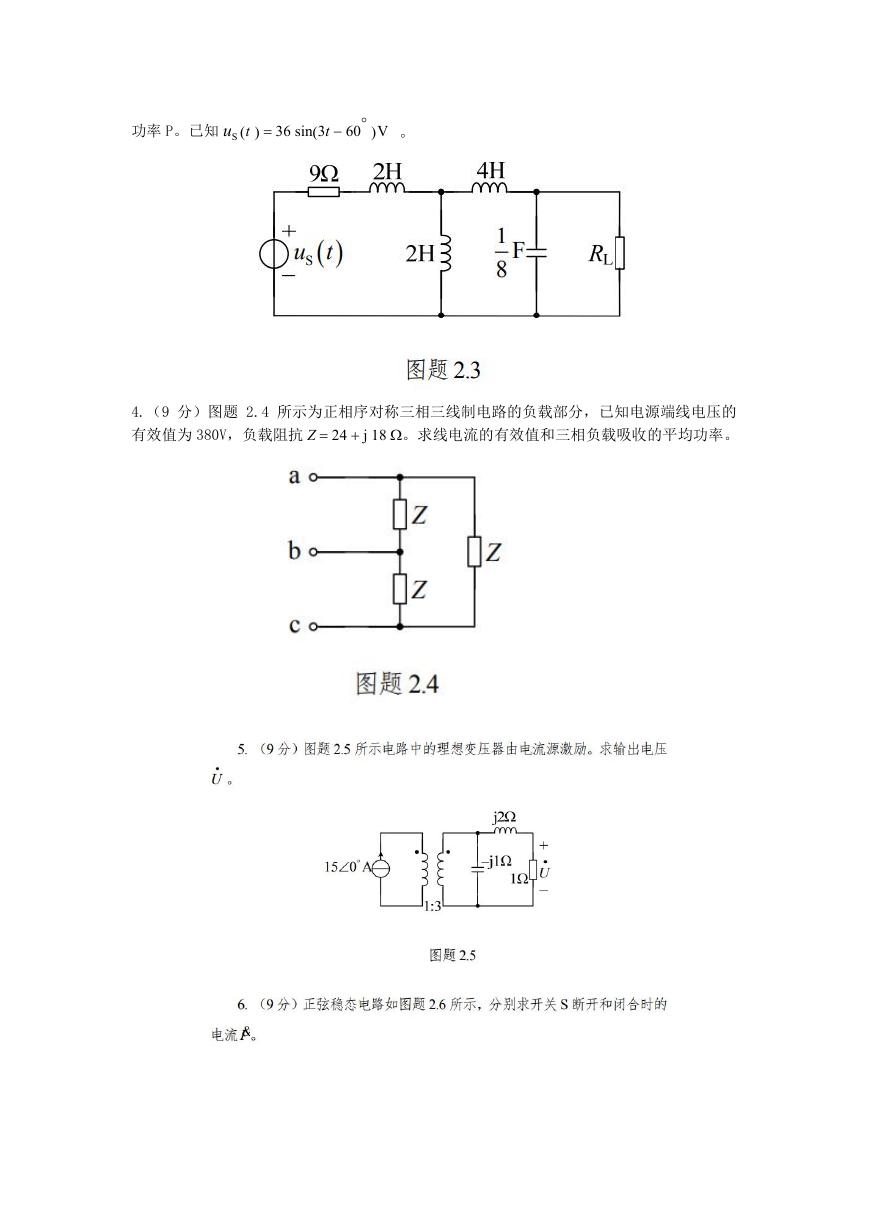

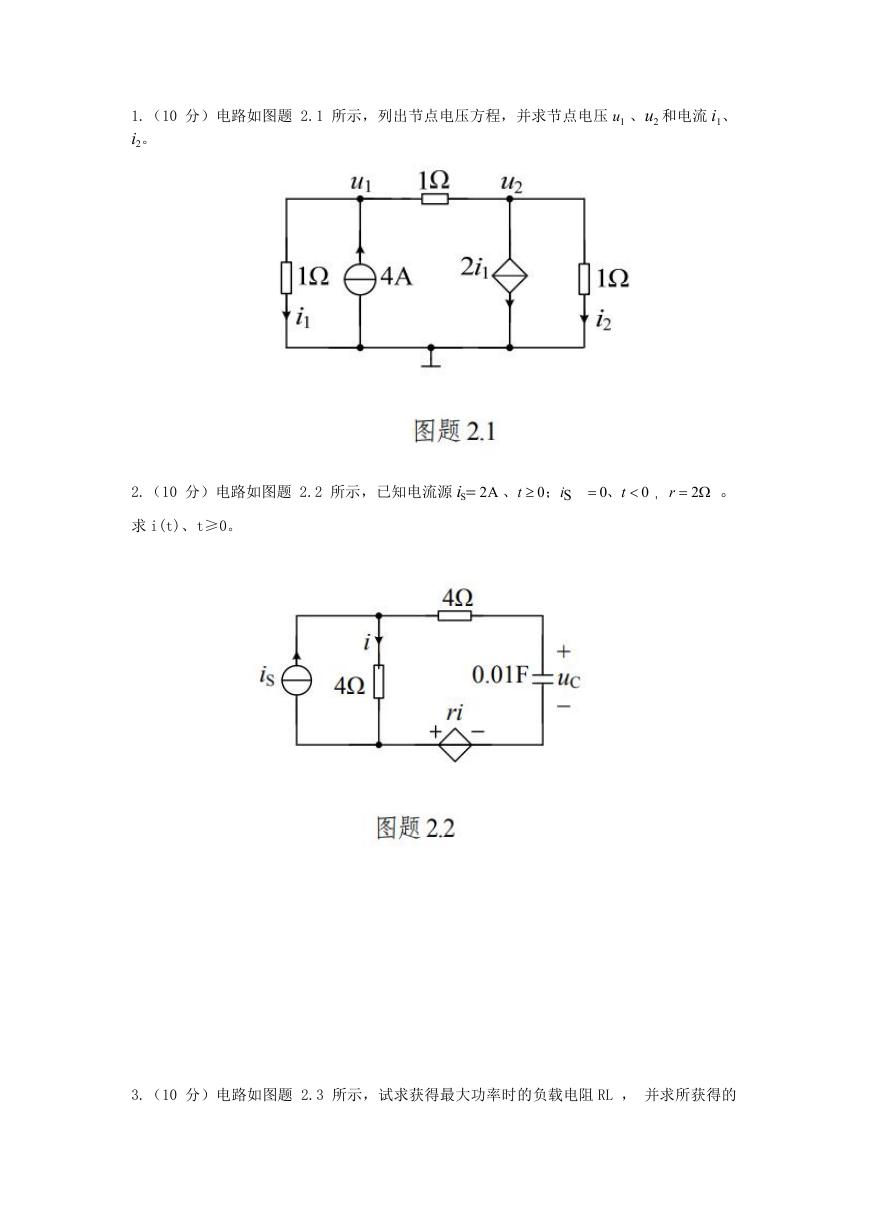

1.（10 分）电路如图题 2.1 所示，列出节点电压方程，并求节点电压 u1 、u2 和电流 i1、 i2。 2.（10 分）电路如图题 2.2 所示，已知电流源 iS 2A 、t  0；iS  0、t  0 ，r  2 。求 i(t)、t≥0。 3.（10 分）电路如图题 2.3 所示，试求获得最大功率时的负载电阻 RL ，并求所获得的

功率 P。已知 uS t   36 sin3t  60 V 。 4.（9 分）图题 2.4 所示为正相序对称三相三线制电路的负载部分，已知电源端线电压的有效值为 380V，负载阻抗 Z  24  j 18 。求线电流的有效值和三相负载吸收的平均功率。

第二部分信号与线性系统部分（占 50％）一、选择题：下列各题只有一个正确答案，请将正确答案写在答题纸上（每小题 3 分，共15 分）

二、填空题：（请将答案写在答题纸上，每题 3 分，共 15 分） 6.图示周期信号的直流分量为。

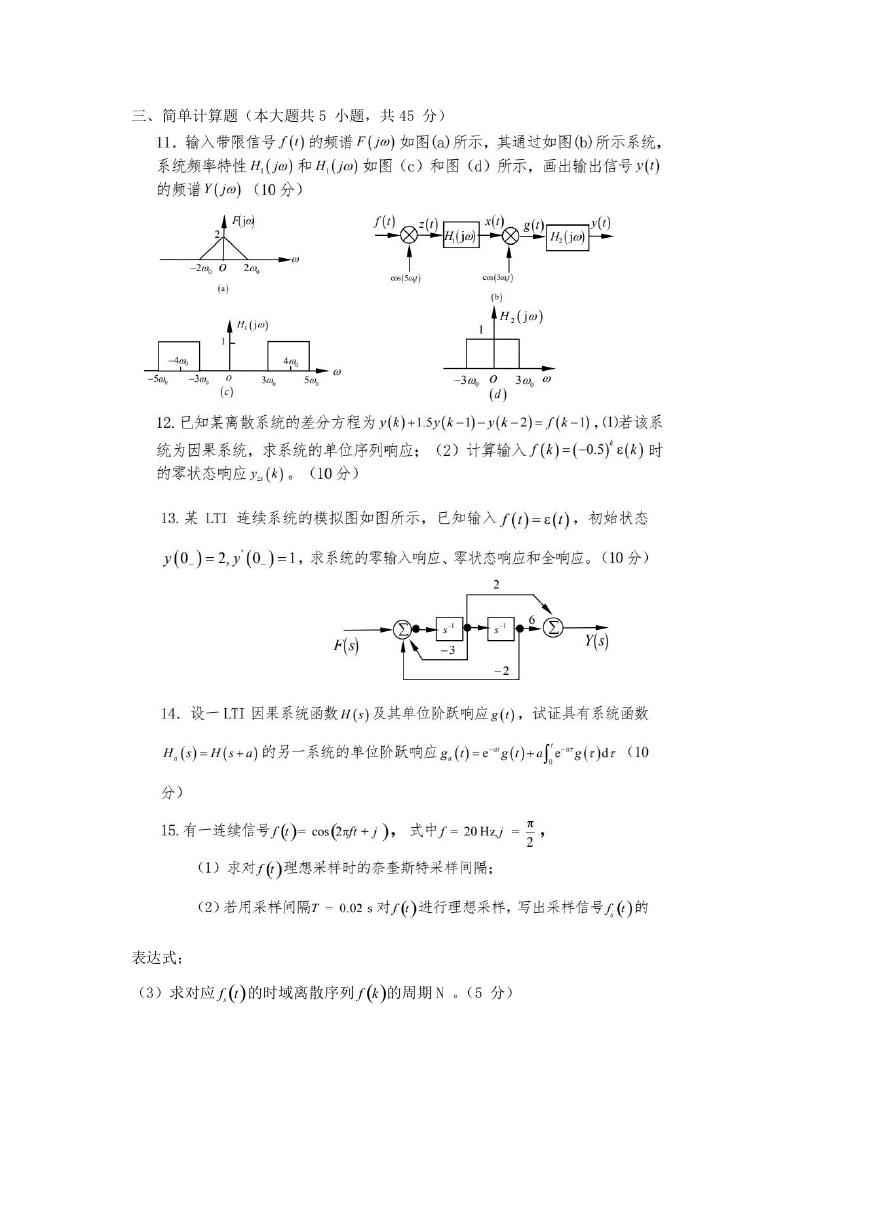

三、简单计算题（本大题共 5 小题，共 45 分）表达式；（3）求对应 fs(t)的时域离散序列 f (k)的周期 N 。（5 分）
