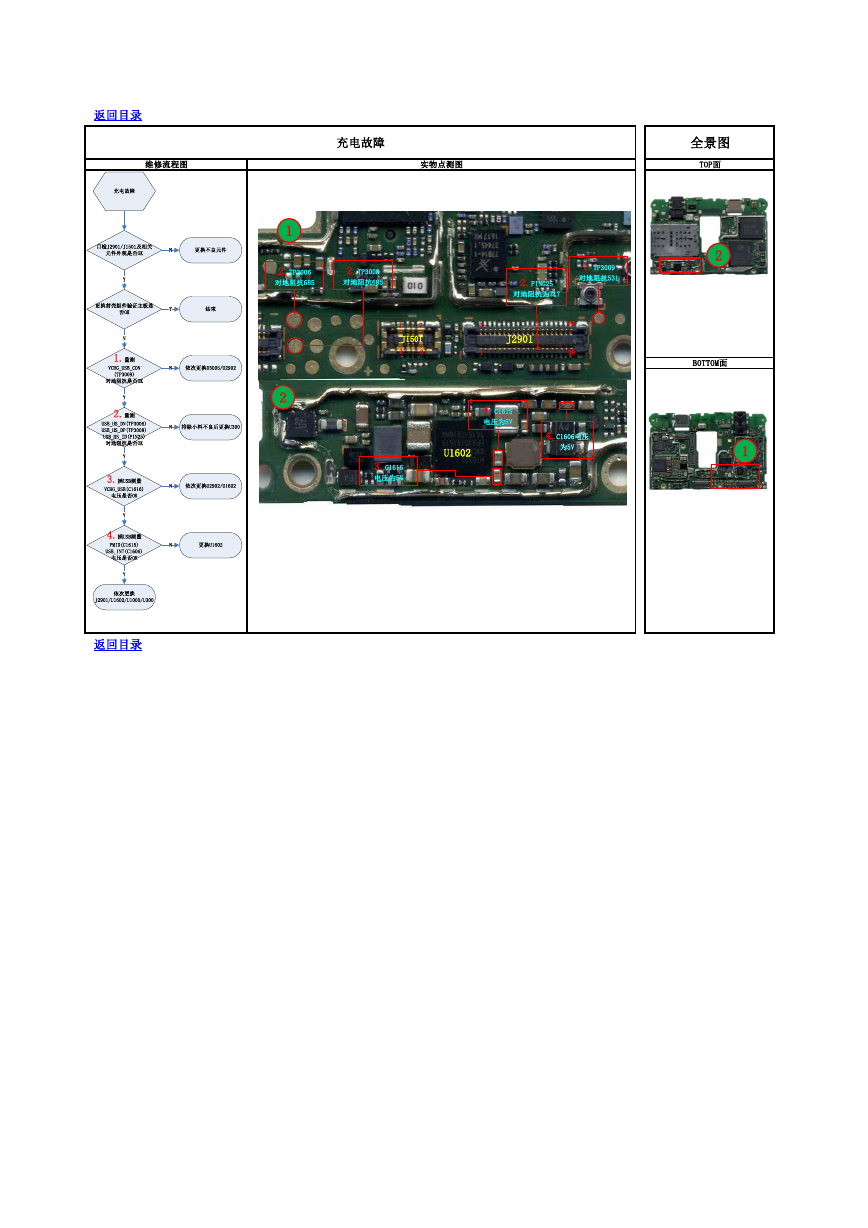

返回目录 维修流程图 实物点测图 充电故障 1 2.TP3006 对地阻抗685 2.TP3008 对地阻抗685 1.TP3009 对地阻抗531 2.PING25 对地阻抗为717 1 7 J1501 2 8 2 1 J2901 40 39 2 4.C1615 电压为5V 4.C1606电压 为5V U1602 3.C1616 电压为5V 全景图 TOP面 2 BOTTOM面 1 返回目录 充电故障目检J2901/J1501及相关元件外观是否OKY更换前壳组件验证主板是否OKN更换不良元件N结束Y依次更换D3005/U29021.量测VCHG_USB_CON(TP3009)对地阻抗是否OKNY依次更换J2901/U1602/U1000/U3003.插USB测量VCHG_USB(C1616)电压是否OK依次更换U2902/U1602NYYY2.量测USB_HS_DN(TP3006)USB_HS_DP(TP3008)USB_HS_ID(PIN25)对地阻抗是否OK排除小料不良后更换U300N4.插USB测量PMID(C1615)USB_INT(C1606)电压是否OK更换U1602N
