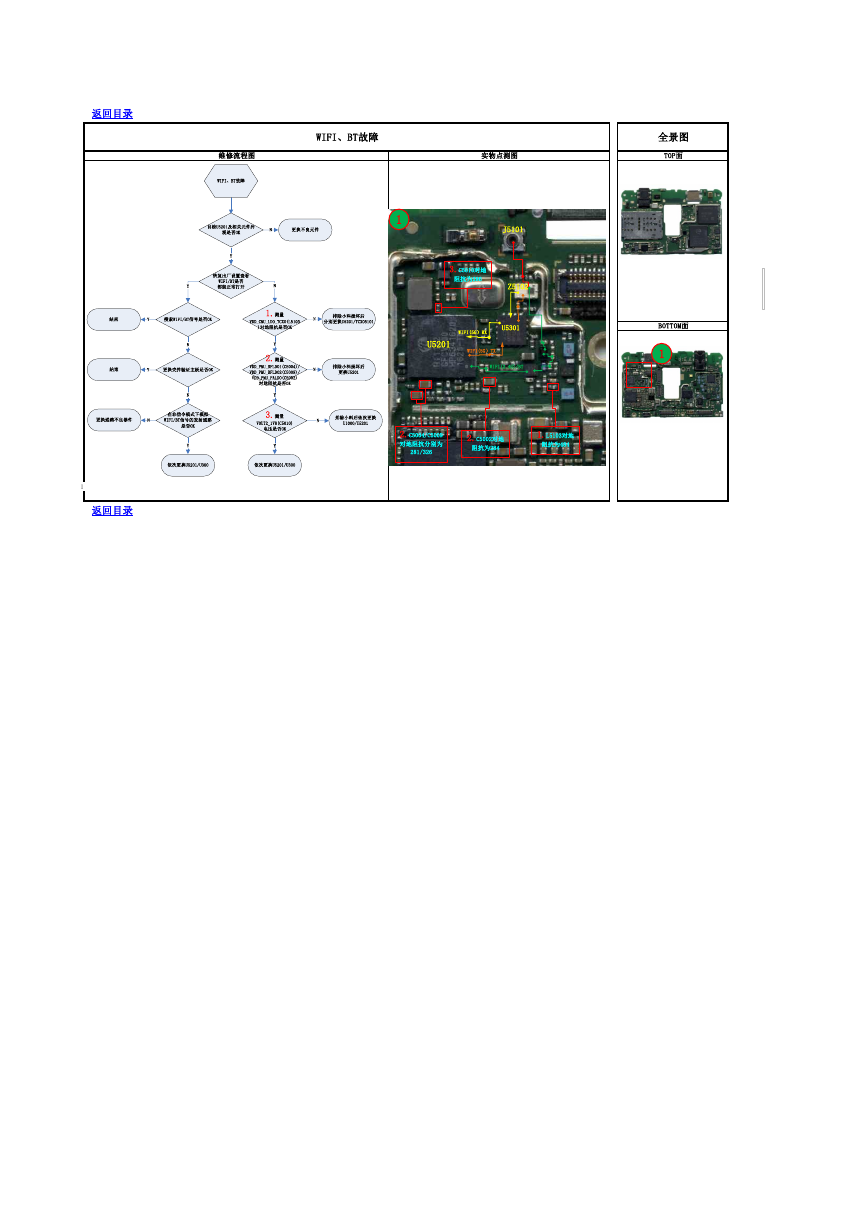

返回目录 WIFI、BT故障 维修流程图 实物点测图 1 J5101 3.C5010对地 阻抗为286 Z5102 WIFI(5G）RX U5301 U5201 WIFI(5G）TX WIFI(2.4G)/BT 2.C5004/C5009 对地阻抗分别为 281/326 2.C5002对地 阻抗为284 1.L5103对地 阻抗为484 I 返回目录 全景图 TOP面 BOTTOM面 1 YN更换不良元件N排除小料后依次更换U1000/U5201YWIFI、BT故障目检U5201及相关元件外观是否OK3.测量VOUT2_1V8(C5010)电压是否OK依次更换U5201/U300YN搜索WIFI/BT信号是否OK结束YN在非信令模式下模拟WIFI/BT信号的发射通路是否OK更换通路不良器件NY更换壳件验证主板是否OK结束YY1.测量VDD_CMU_LDO_TCXO(L5103)对地阻抗是否OK排除小料损坏后分别更换U5201/TCXO5101NN依次更换U5201/U300恢复出厂设置查看WIFI/BT是否都能正常打开2.测量VDD_PMU_RFLDO1(C5004)/VDD_PMU_RFLDO2(C5009)/VDD_PMU_PALDO(C5002)对地阻抗是否OKY排除小料损坏后更换U5201N
