目錄目錄 ........................................................................................................1 使用須知 .................................................................................................2 安全資訊 ........................................................................................................2 注意事項 ........................................................................................................3 眼睛安全性警告 .............................................................................................5 產品特色 ........................................................................................................5 簡介 ........................................................................................................6 包裝概觀 ........................................................................................................6 產品概觀 ........................................................................................................7 主機 ........................................................................................................................ 7 輸入／輸出連線 ...................................................................................................... 8 遙控器 .................................................................................................................... 9 安裝 ...................................................................................................... 11 連接投影機 ................................................................................................... 11 連接電腦／筆記型電腦 ......................................................................................... 11 連接影像訊號來源 ................................................................................................ 12 開啟與關閉投影機電源 .................................................................................13 開啟投影機電源 .................................................................................................... 13 關閉投影機 ........................................................................................................... 14 警告指示燈 ........................................................................................................... 14 調整投影的影像 ...........................................................................................15 調整投影機的高度 ................................................................................................ 15 調整投影機的畫面縮放與對焦 .............................................................................. 16 調整投影的影像大小 ............................................................................................. 16 使用者介面 ...........................................................................................17 OSD 功能表 .................................................................................................17 操作方式 ............................................................................................................... 17 功能表樹狀結構 .................................................................................................... 18 影像 ...................................................................................................................... 19 顯示設定 ............................................................................................................... 23 設定 ...................................................................................................................... 26 功能 ...................................................................................................................... 32 附錄 ......................................................................................................35 疑難排解 ......................................................................................................35 影像問題 ............................................................................................................... 35 其他問題 ............................................................................................................... 38 投影機狀態指示 .................................................................................................... 38 遙控器問題 ........................................................................................................... 39 更換燈泡 ......................................................................................................40 相容性模式 ...................................................................................................42 RS232 指令 .................................................................................................44 固定於天花板上的安裝 .................................................................................48 Optoma 全球辦公室 .....................................................................................49 法規與安全須知 ...........................................................................................51 1 繁體中文

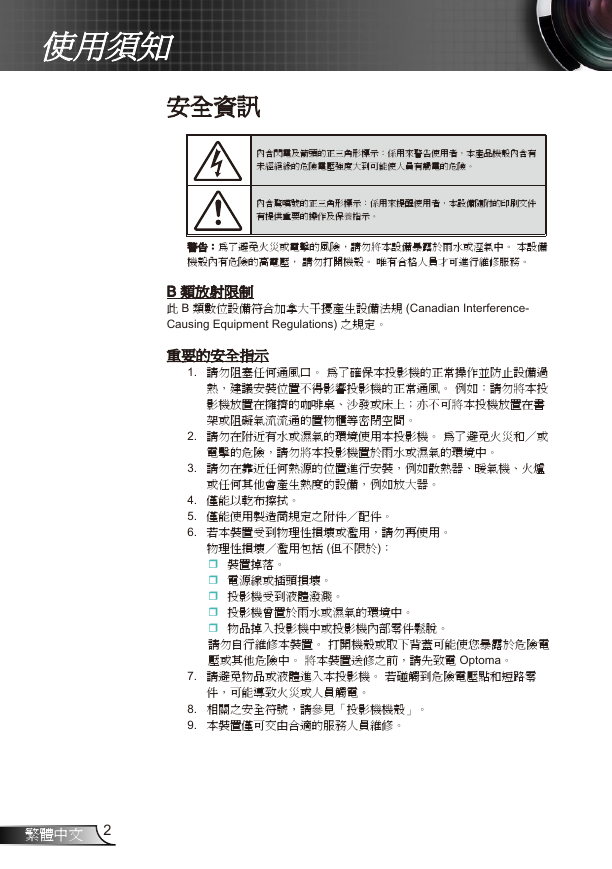

使用須知安全資訊內含閃電及箭頭的正三角形標示：係用來警告使用者，本產品機殼內含有未經絕緣的危險電壓強度大到可能使人員有觸電的危險。內含驚嘆號的正三角形標示：係用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養指示。警告：為了避免火災或電擊的風險，請勿將本設備暴露於雨水或溼氣中。本設備機殼內有危險的高電壓，請勿打開機殼。唯有合格人員才可進行維修服務。 B 類放射限制此 B 類數位設備符合加拿大干擾產生設備法規 (Canadian Interference- Causing Equipment Regulations) 之規定。重要的安全指示 1. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止設備過熱，建議安裝位置不得影響投影機的正常通風。例如：請勿將本投影機放置在擁擠的咖啡桌、沙發或床上；亦不可將本投機放置在書架或阻礙氣流流通的置物櫃等密閉空間。 2. 請勿在附近有水或濕氣的環境使用本投影機。為了避免火災和／或電擊的危險，請勿將本投影機置於雨水或濕氣的環境中。 3. 請勿在靠近任何熱源的位置進行安裝，例如散熱器、暖氣機、火爐或任何其他會產生熱度的設備，例如放大器。 4. 僅能以乾布擦拭。 5. 僅能使用製造商規定之附件／配件。 6. 若本裝置受到物理性損壞或濫用，請勿再使用。物理性損壞／濫用包括 (但不限於)：  裝置掉落。  電源線或插頭損壞。  投影機受到液體潑濺。  投影機曾置於雨水或濕氣的環境中。  物品掉入投影機中或投影機內部零件鬆脫。請勿自行維修本裝置。打開機殼或取下背蓋可能使您暴露於危險電壓或其他危險中。將本裝置送修之前，請先致電 Optoma。 7. 請避免物品或液體進入本投影機。若碰觸到危險電壓點和短路零件，可能導致火災或人員觸電。 8. 相關之安全符號，請參見「投影機機殼」。 9. 本裝置僅可交由合適的服務人員維修。繁體中文 2

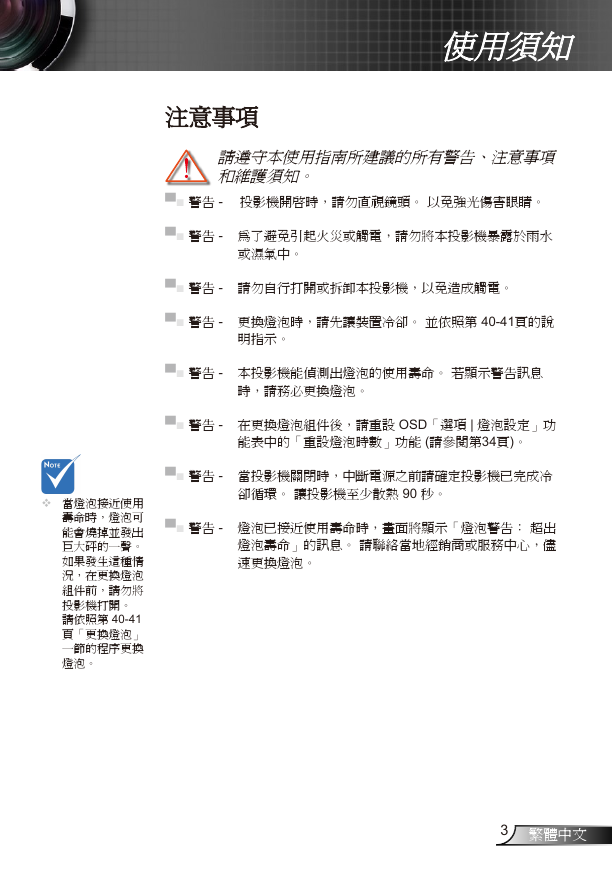

使用須知注意事項請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告 - 投影機開啟時，請勿直視鏡頭。以免強光傷害眼睛。 ▀■ 警告 - 為了避免引起火災或觸電，請勿將本投影機暴露於雨水或濕氣中。 ▀■ 警告 - 請勿自行打開或拆卸本投影機，以免造成觸電。 ▀■ 警告 - 更換燈泡時，請先讓裝置冷卻。並依照第 40-41頁的說明指示。 ▀■ 警告 - 本投影機能偵測出燈泡的使用壽命。若顯示警告訊息時，請務必更換燈泡。 ▀■ 警告 - ▀■ 警告 - ▀■ 警告 - 在更換燈泡組件後，請重設 OSD「選項 | 燈泡設定」功能表中的「重設燈泡時數」功能 (請參閱第34頁)。當投影機關閉時，中斷電源之前請確定投影機已完成冷卻循環。讓投影機至少散熱 90 秒。燈泡已接近使用壽命時，畫面將顯示「燈泡警告：超出燈泡壽命」的訊息。請聯絡當地經銷商或服務中心，儘速更換燈泡。  當燈泡接近使用壽命時，燈泡可能會燒掉並發出巨大砰的一聲。如果發生這種情況，在更換燈泡組件前，請勿將投影機打開。請依照第 40-41 頁「更換燈泡」一節的程序更換燈泡。 3 繁體中文

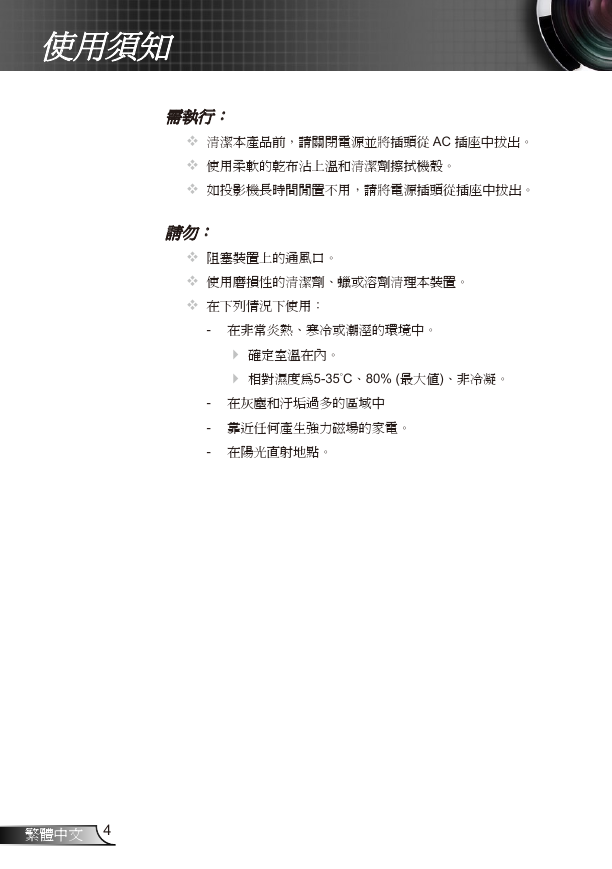

使用須知需執行：  清潔本產品前，請關閉電源並將插頭從 AC 插座中拔出。  使用柔軟的乾布沾上溫和清潔劑擦拭機殼。  如投影機長時間閒置不用，請將電源插頭從插座中拔出。請勿：  阻塞裝置上的通風口。  使用磨損性的清潔劑、蠟或溶劑清理本裝置。  在下列情況下使用： - 在非常炎熱、寒冷或潮溼的環境中。  確定室溫在內。  相對濕度為5-35°C、80% (最大值)、非冷凝。 - 在灰塵和汙垢過多的區域中 - 靠近任何產生強力磁場的家電。 - 在陽光直射地點。繁體中文 4

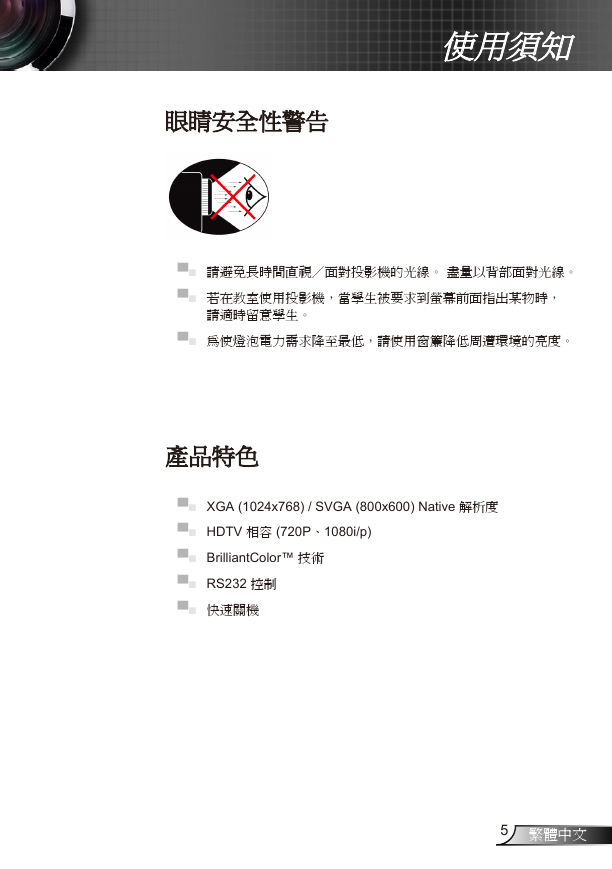

使用須知眼睛安全性警告 ▀■ 請避免長時間直視／面對投影機的光線。盡量以背部面對光線。 ▀■ 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生。 ▀■ 為使燈泡電力需求降至最低，請使用窗簾降低周遭環境的亮度。產品特色 ▀■ XGA (1024x768) / SVGA (800x600) Native 解析度 ▀■ HDTV 相容 (720P、1080i/p) ▀■ BrilliantColor™ 技術 ▀■ RS232 控制 ▀■ 快速關機 5 繁體中文

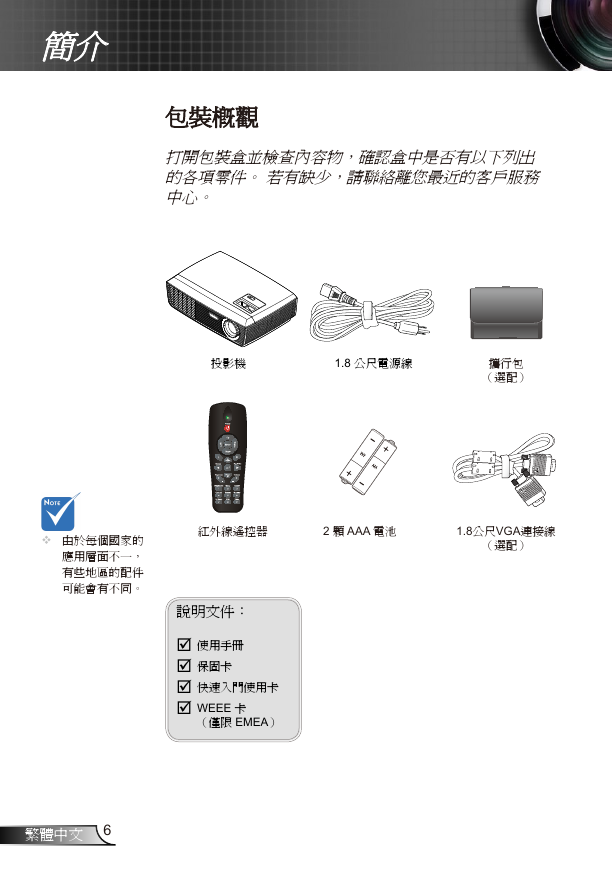

簡介包裝概觀打開包裝盒並檢查內容物，確認盒中是否有以下列出的各項零件。若有缺少，請聯絡離您最近的客戶服務中心。投影機 1.8 公尺電源線攜行包（選配）紅外線遙控器 2 顆 AAA 電池 1.8公尺VGA連接線（選配）  由於每個國家的應用層面不一，有些地區的配件可能會有不同。說明文件︰  使用手冊  保固卡  快速入門使用卡  WEEE 卡（僅限 EMEA）繁體中文 6

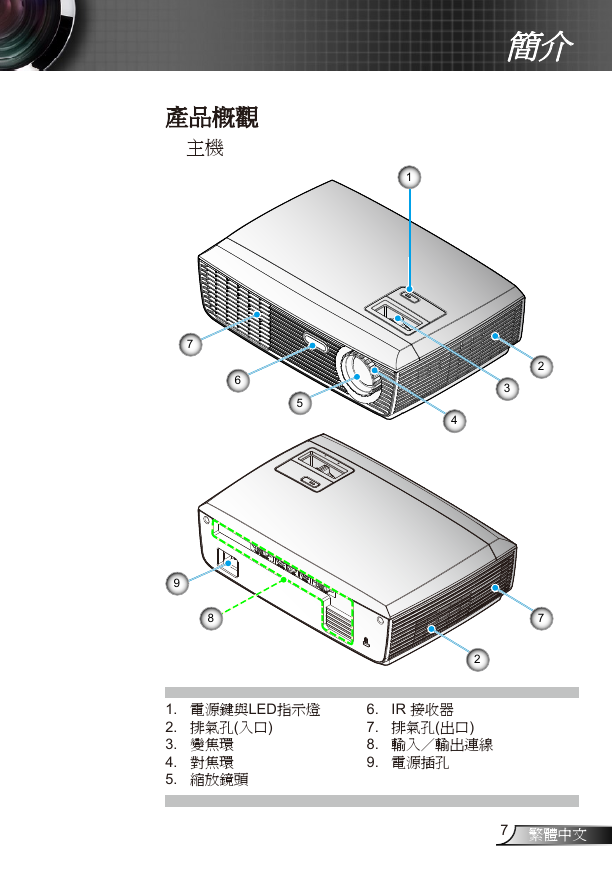

簡介產品概觀主機 1 7 6 5 2 3 4 9 8 7 2 1. 電源鍵與LED指示燈 2. 排氣孔(入口) 3. 變焦環 4. 對焦環 5. 縮放鏡頭 IR 接收器 6. 7. 排氣孔(出口) 8. 輸入／輸出連線 9. 電源插孔 7 繁體中文

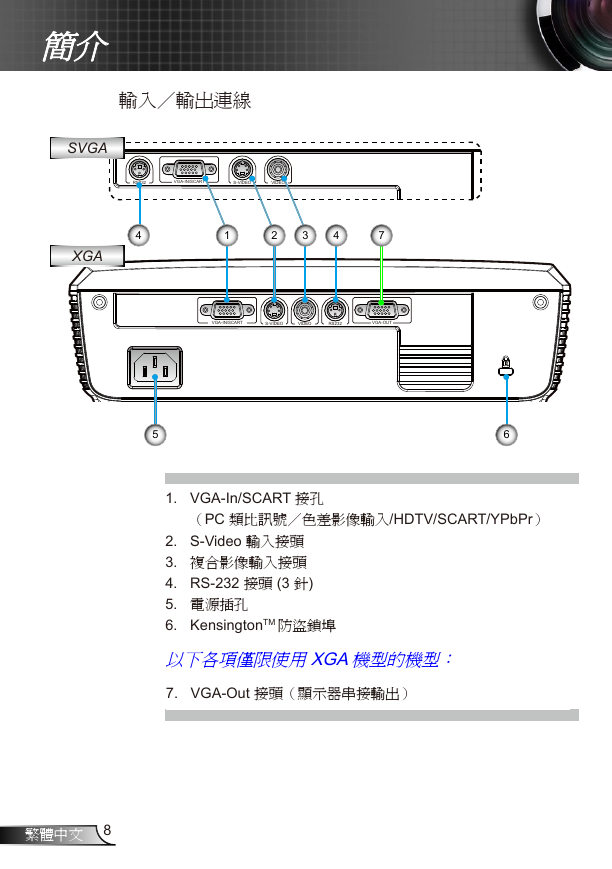

簡介 SVGA XGA 輸入／輸出連線 RS232 VGA-IN/SCART S-VIDEO VIDEO 4 1 2 3 4 7 VGA-IN/SCART S-VIDEO VIDEO RS232 VGA-OUT 5 6 1. VGA-In/SCART 接孔（PC 類比訊號／色差影像輸入/HDTV/SCART/YPbPr） 2. S-Video 輸入接頭 3. 複合影像輸入接頭 4. RS-232 接頭 (3 針) 5. 電源插孔 6. KensingtonTM 防盜鎖埠以下各項僅限使用 XGA 機型的機型： 7. VGA-Out 接頭（顯示器串接輸出）繁體中文 8
