Motherboard User’s Guide This publication, including photographs, illustrations and software, is under the protection of international copyright laws, with all rights reserved. Neither this manual, nor any of the material contained herein, may be reproduced without the express written consent of the manufacturer. The information in this document is subject to change without notice. The manufacturer makes no representations or warranties with respect to the contents hereof and specifically disclaims any implied warranties of merchantability or fitness for any particular purpose. Further, the manufacturer reserves the right to revise this publication and to make changes from time to time in the content hereof without obligation of the manufacturer to notify any person of such revision or changes. Trademarks IBM, VGA, and PS/2 are registered trademarks of International Business Machines. Intel, Pentium II/III, Pentium 4, Celeron and MMX are registered trademarks of Intel Corporation. Microsoft, MS-DOS and Windows 98/ME/NT/2000/XP are registered trademarks of Microsoft Corporation. PC-cillin is a trademark of Trend Micro Inc. AMI is a trademark of American Megatrends Inc. It has been acknowledged that other brands or product names in this manual are trademarks or the properties of their respective owners. Copyright © 2004 All Rights Reserved M909G Series, V5.0 I845/August 2004 i

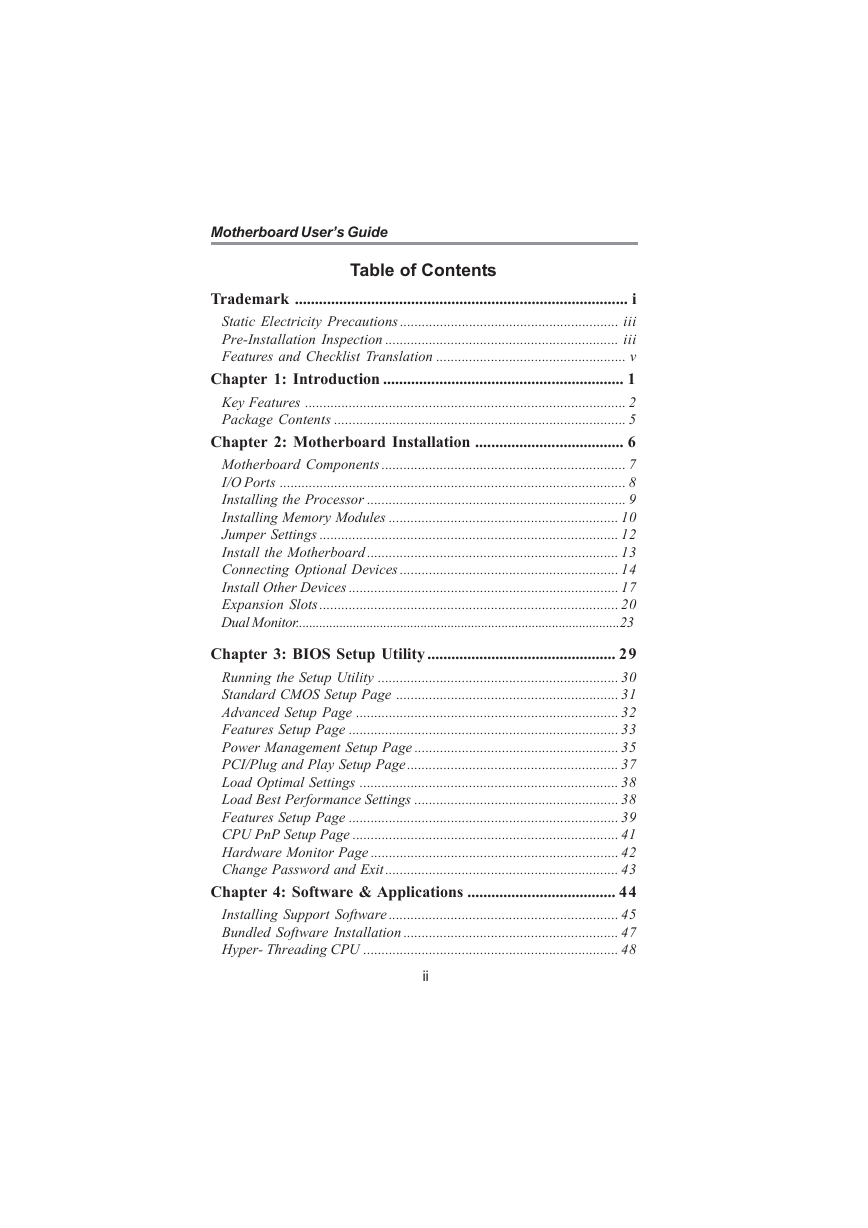

Motherboard User’s Guide Table of Contents Trademark ................................................................................... i Static Electricity Precautions ............................................................ iii Pre-Installation Inspection ................................................................ iii Features and Checklist Translation .................................................... v Chapter 1: Introduction ............................................................ 1 Key Features ........................................................................................ 2 Package Contents ................................................................................ 5 Chapter 2: Motherboard Installation ..................................... 6 Motherboard Components ................................................................... 7 I/O Ports ............................................................................................... 8 Installing the Processor ....................................................................... 9 Installing Memory Modules ............................................................... 10 Jumper Settings .................................................................................. 12 Install the Motherboard ..................................................................... 13 Connecting Optional Devices ............................................................ 14 Install Other Devices .......................................................................... 17 Expansion Slots.................................................................................. 20 Dual Monitor................................................................................................23 Chapter 3: BIOS Setup Utility ............................................... 29 Running the Setup Utility .................................................................. 30 Standard CMOS Setup Page ............................................................. 31 Advanced Setup Page ........................................................................ 32 Features Setup Page .......................................................................... 33 Power Management Setup Page ........................................................ 35 PCI/Plug and Play Setup Page.......................................................... 37 Load Optimal Settings ....................................................................... 38 Load Best Performance Settings ........................................................ 38 Features Setup Page .......................................................................... 39 CPU PnP Setup Page ......................................................................... 41 Hardware Monitor Page .................................................................... 42 Change Password and Exit................................................................ 43 Chapter 4: Software & Applications ..................................... 44 Installing Support Software ............................................................... 45 Bundled Software Installation ........................................................... 47 Hyper- Threading CPU ...................................................................... 48 ii

Motherboard User’s Guide Static Electricity Precautions Static electricity could damage components on this motherboard. Take the following precautions while unpacking this motherboard and installing it in a system. 1. Don’t take this mainboard and components out of their original static-proof package until you are ready to install them. 2. While installing, please wear a grounded wrist strap if possible. If you don’t have a wrist strap, discharge static electricity by touching the bare metal of the system chassis. 3. Carefully hold this motherboard by its edges. Do not touch those components unless it is absolutely necessary. Put this motherboard on the top of static-protection package with component side facing up while installing. Pre-Installation Inspection 1. Inspect this mainboard whether there are any damages to components and connectors on the board. If you suspect this mainboard has been damaged, do not connect power to the system. Contact your motherboard vendor about those damages. 2. iii

Motherboard User’s Guide Notice: Owing to Microsoft’s certifying schedule is various to every supplier, we might have some drivers not certified yet by Microsoft. Therefore, it might happen under Windows XP that a dialogue box (shown as below) pop out warning you this software has not passed Windows Logo testing to verify its compatibility with Windows XP. Please rest assured that our RD department has already tested and verified these drivers. Just click the “Continue Anyway” button and go ahead the installation. iv

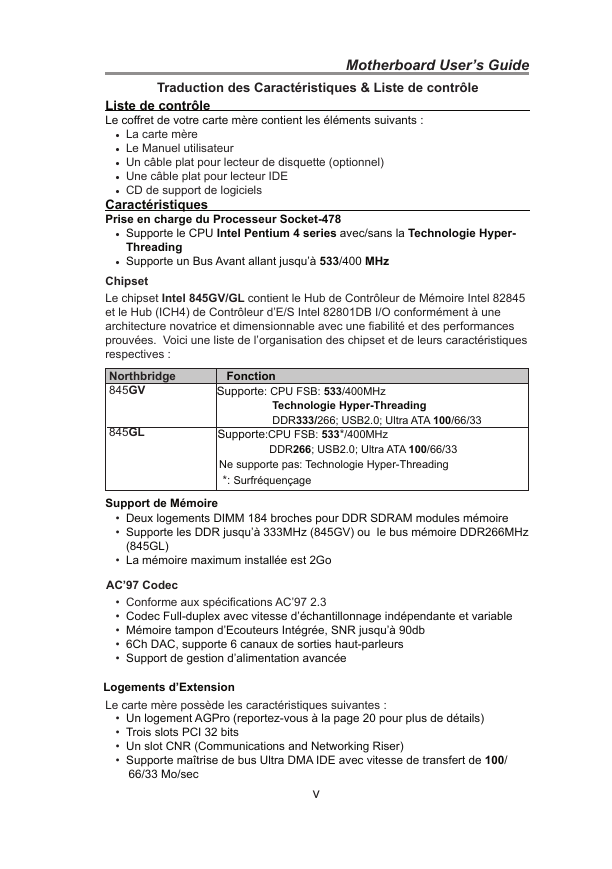

Traduction des Caractéristiques & Liste de contrôle Liste de contrôle Le coffret de votre carte mère contient les éléments suivants : Motherboard User’s Guide • La carte mère • Le Manuel utilisateur • Un câble plat pour lecteur de disquette (optionnel) • Une câble plat pour lecteur IDE • CD de support de logiciels Caractéristiques Prise en charge du Processeur Socket-478 • Supporte le CPU Intel Pentium 4 series avec/sans la Technologie Hyper- Threading • Supporte un Bus Avant allant jusqu’à 533/400 MHz Chipset Le chipset Intel 845GV/GL contient le Hub de Contrôleur de Mémoire Intel 82845 et le Hub (ICH4) de Contrôleur d’E/S Intel 82801DB I/O conformément à une architecture novatrice et dimensionnable avec une fiabilité et des performances prouvées. Voici une liste de l’organisation des chipset et de leurs caractéristiques respectives : Northbridge 845GV Fonction Supporte: CPU FSB: 533/400MHz Technologie Hyper-Threading DDR333/266; USB2.0; Ultra ATA 100/66/33 Supporte:CPU FSB: 533*/400MHz DDR266; USB2.0; Ultra ATA 100/66/33 Ne supporte pas: Technologie Hyper-Threading *: Surfréquençage 845GL Support de Mémoire • Deux logements DIMM 184 broches pour DDR SDRAM modules mémoire • Supporte les DDR jusqu’à 333MHz (845GV) ou le bus mémoire DDR266MHz • La mémoire maximum installée est 2Go (845GL) AC’97 Codec • Conforme aux spécifications AC’97 2.3 • Codec Full-duplex avec vitesse d’échantillonnage indépendante et variable • Mémoire tampon d’Ecouteurs Intégrée, SNR jusqu’à 90db • 6Ch DAC, supporte 6 canaux de sorties haut-parleurs • Support de gestion d’alimentation avancée Logements d’Extension Le carte mère possède les caractéristiques suivantes : • Un logement AGPro (reportez-vous à la page 20 pour plus de détails) • Trois slots PCI 32 bits • Un slot CNR (Communications and Networking Riser) • Supporte maîtrise de bus Ultra DMA IDE avec vitesse de transfert de 100/ 66/33 Mo/sec v

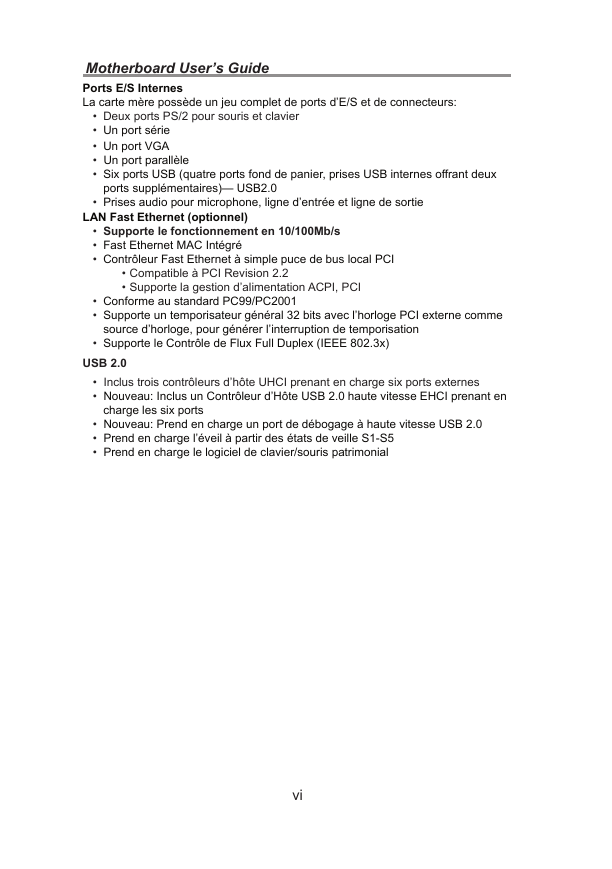

Motherboard User’s Guide Ports E/S Internes La carte mère possède un jeu complet de ports d’E/S et de connecteurs: • Deux ports PS/2 pour souris et clavier • Un port série • Un port VGA • Un port parallèle • Six ports USB (quatre ports fond de panier, prises USB internes offrant deux ports supplémentaires)— USB2.0 • Prises audio pour microphone, ligne d’entrée et ligne de sortie LAN Fast Ethernet (optionnel) • Supporte le fonctionnement en 10/100Mb/s • Fast Ethernet MAC Intégré • Contrôleur Fast Ethernet à simple puce de bus local PCI • Conforme au standard PC99/PC2001 • Supporte un temporisateur général 32 bits avec l’horloge PCI externe comme • Compatible à PCI Revision 2.2 • Supporte la gestion d’alimentation ACPI, PCI source d’horloge, pour générer l’interruption de temporisation • Supporte le Contrôle de Flux Full Duplex (IEEE 802.3x) USB 2.0 • Inclus trois contrôleurs d’hôte UHCI prenant en charge six ports externes • Nouveau: Inclus un Contrôleur d’Hôte USB 2.0 haute vitesse EHCI prenant en charge les six ports • Nouveau: Prend en charge un port de débogage à haute vitesse USB 2.0 • Prend en charge l’éveil à partir des états de veille S1-S5 • Prend en charge le logiciel de clavier/souris patrimonial vi

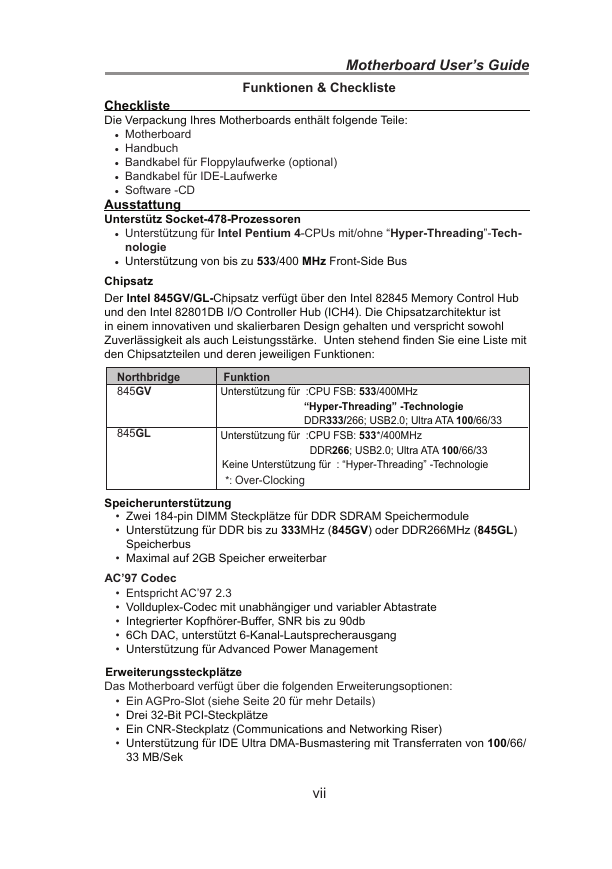

Motherboard User’s Guide Funktionen & Checkliste Checkliste Die Verpackung Ihres Motherboards enthält folgende Teile: • Motherboard • Handbuch • Bandkabel für Floppylaufwerke (optional) • Bandkabel für IDE-Laufwerke • Software -CD Ausstattung Unterstütz Socket-478-Prozessoren • Unterstützung für Intel Pentium 4-CPUs mit/ohne “Hyper-Threading”-Tech- nologie • Unterstützung von bis zu 533/400 MHz Front-Side Bus Chipsatz Der Intel 845GV/GL-Chipsatz verfügt über den Intel 82845 Memory Control Hub und den Intel 82801DB I/O Controller Hub (ICH4). Die Chipsatzarchitektur ist in einem innovativen und skalierbaren Design gehalten und verspricht sowohl Zuverlässigkeit als auch Leistungsstärke. Unten stehend finden Sie eine Liste mit den Chipsatzteilen und deren jeweiligen Funktionen: Northbridge 845GV 845GL Funktion Unterstützung für :CPU FSB: 533/400MHz “Hyper-Threading” -Technologie DDR333/266; USB2.0; Ultra ATA 100/66/33 Unterstützung für :CPU FSB: 533*/400MHz DDR266; USB2.0; Ultra ATA 100/66/33 Keine Unterstützung für : “Hyper-Threading” -Technologie *: Over-Clocking Speicherunterstützung • Zwei 184-pin DIMM Steckplätze für DDR SDRAM Speichermodule • Unterstützung für DDR bis zu 333MHz (845GV) oder DDR266MHz (845GL) • Maximal auf 2GB Speicher erweiterbar Speicherbus AC’97 Codec • Entspricht AC’97 2.3 • Vollduplex-Codec mit unabhängiger und variabler Abtastrate • Integrierter Kopfhörer-Buffer, SNR bis zu 90db • 6Ch DAC, unterstützt 6-Kanal-Lautsprecherausgang • Unterstützung für Advanced Power Management Erweiterungssteckplätze Das Motherboard verfügt über die folgenden Erweiterungsoptionen: • Ein AGPro-Slot (siehe Seite 20 für mehr Details) • Drei 32-Bit PCI-Steckplätze • Ein CNR-Steckplatz (Communications and Networking Riser) • Unterstützung für IDE Ultra DMA-Busmastering mit Transferraten von 100/66/ 33 MB/Sek vii

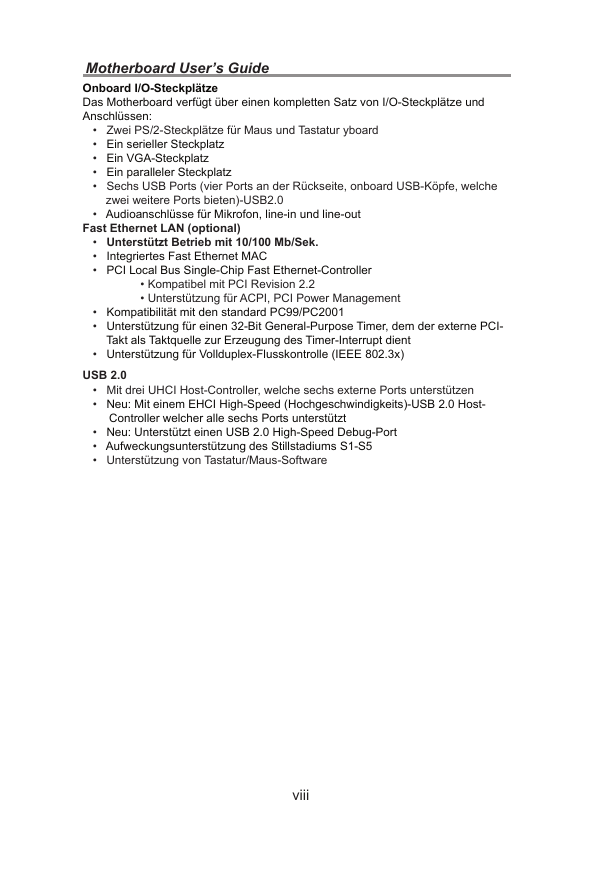

Motherboard User’s Guide Onboard I/O-Steckplätze Das Motherboard verfügt über einen kompletten Satz von I/O-Steckplätze und Anschlüssen: • Zwei PS/2-Steckplätze für Maus und Tastatur yboard • Ein serieller Steckplatz • Ein VGA-Steckplatz • Ein paralleler Steckplatz • Sechs USB Ports (vier Ports an der Rückseite, onboard USB-Köpfe, welche zwei weitere Ports bieten)-USB2.0 • Audioanschlüsse für Mikrofon, line-in und line-out Fast Ethernet LAN (optional) • Unterstützt Betrieb mit 10/100 Mb/Sek. • Integriertes Fast Ethernet MAC • PCI Local Bus Single-Chip Fast Ethernet-Controller • Kompatibel mit PCI Revision 2.2 • Unterstützung für ACPI, PCI Power Management • Kompatibilität mit den standard PC99/PC2001 • Unterstützung für einen 32-Bit General-Purpose Timer, dem der externe PCI- Takt als Taktquelle zur Erzeugung des Timer-Interrupt dient • Unterstützung für Vollduplex-Flusskontrolle (IEEE 802.3x) USB 2.0 • Mit drei UHCI Host-Controller, welche sechs externe Ports unterstützen • Neu: Mit einem EHCI High-Speed (Hochgeschwindigkeits)-USB 2.0 Host- Controller welcher alle sechs Ports unterstützt • Neu: Unterstützt einen USB 2.0 High-Speed Debug-Port • Aufweckungsunterstützung des Stillstadiums S1-S5 • Unterstützung von Tastatur/Maus-Software viii
