2014 年广东海洋大学机械设计考研真题
(请将答案写在答题纸上,写在试卷上不给分。本科目满分 150 分)
一、填空题(20 分,每空 1 分)
1、机械零件主要失效形式:
、
、
等。
2、与碳钢相比,铸铁的抗拉强度较
,对应力集中敏感
。
3、链传动的
传动比是不变的,而
传动比是变化的。
4、V 带传动设计中,选取小带轮基准直径的依据是
。
5、齿轮传动常见失效形式有:轮齿折断、
、
、齿面胶合和塑性变形五
种。
6、用双键联结时应考虑键的合理布置,两个平键布置在
,强度校核按
个
键计算。
7、带传动的主要失效形式为
和
两种。
8、联轴器可分
(无补偿能力)及
(有补偿能力)两大类。
9、在蜗杆传动中,要保证良好的磨合和耐磨性能,最常用的蜗轮材料是
。
10、深沟球轴承,内径100mm,宽度系列0,直径系列2,公差等级为0级,游隙0组,其代
号为
。
11、增大轴在截面变化处的过渡圆角半径,可以
12、在常用的螺纹联接中,自锁性能最好的螺纹是
。
。
二、选择题(20 分,每小题 2 分)
1、零件截面形状一定,如绝对尺寸(横截面尺寸)增大,疲劳强度将随之
。
A、增高
B、不变
C、降低
2、轮齿表面疲劳点蚀的发生与
有关。
A、酸、碱、盐
B、瞬时温度
C、硬质磨粒
D、材料浅层缺陷
3、计算螺栓联接拉伸强度时,考虑到拉伸和扭转的复合作用,应将拉伸载荷增大
倍。
A、1.1
B、1.3
C、1.5
D、1.7
4、键的剖面尺寸通常是根据
按标准选择。
A、传递转矩的大小
B、传递功率的大小
C、轮毂的长度
D、 轴的直径
5、带传动工作时产生弹性滑动是因为
。
A、带的预紧力不够
B、带的紧边和松边拉力不等
C、带绕过带轮时有离心力
D、带和带轮间摩擦力不够
6、在链传动中,大链轮的齿数不宜过多是为了
。
A、减少速度波动
B、避免传动比过大
C、避免磨损
D、避免脱链
7、直齿圆锥齿轮传动的强度计算方法是以
为计算依据。
A、大端当量直齿圆柱齿轮 B、齿宽中点处的当量直齿圆柱齿轮
C、大端分度圆圆柱齿轮 D、平均分度圆圆柱齿轮
8、 高速重载且散热条件不良的闭式齿轮传动,最可能出现的失效形式是
。
A、轮齿折断
C、齿面胶合
B、齿面塑性变形
D、齿面磨粒磨损
9、用齿轮传动、带传动和链传动组成减速传动系统,正确的传动顺序是
。
A、齿轮传动→带传动→链传动
B、齿轮传动→链传动→带传动
C、带传动→齿轮传动→链传动
D、链传动→齿轮传动→带传动
10、蜗杆传动中,引用蜗杆直径系数 q
。
A、便于蜗杆尺寸计算 B、容易实现蜗杆传动中心距的标准化
C、提高蜗杆传动效率 D、为了蜗轮刀具规定尺寸的标准化、系列化
三、判断题(12 分,每小题 1 分,对的打“√”,错的打“×”)
1、带的工作应力中,由离心力引起的离心应力的大小,在带全长的各截面上都不一样。
(
)
2、当两个被联接件不太厚时,宜采用双头螺柱联接。 (
3、当压力加大时,润滑油的粘度增高。
(
)
)
4、V 带传动设计中,限制小带轮的最小直径主要是为了使结构紧凑。 (
)
5、链传动中,链节数常选偶数,是为了使链传动运动平稳。 ( )
6、根据轴承工作的摩擦性质,轴承可分为两大类:滚动轴承和滑动轴承。
(
)
7、普通螺纹联接具有自锁性,在冲击、振动或变载荷的作用下,螺纹之间的摩擦力不可
能瞬时消失,连接不会自松,因此不用考虑防松。
(
)
8、带传动中,由于带与带轮间摩擦力的作用,带两边的拉力不相等。 (
)
9、离合器可以在机器运转时分离两轴。
(
10、常用加工齿轮的切削方法有成形法和范成法两类。 (
)
)
11、软齿面齿轮的齿面硬度≤350HBS、硬齿面齿轮的齿面硬度>350HBS。
(
)
12、由于蜗杆传动的效率低,轮齿间有较大的相对滑动,更易发生胶合和磨损。通常蜗轮
轮齿的材料较软,强度较弱,所以失效多出现在蜗轮轮齿上。
(
)
四、简答题(30 分,每小题 6 分)
1、提高机械零件强度的措施?
2、滚动轴承主要失效形式?
3、在蜗轮蜗杆减速器中如何提高散热能力?
4、闭式齿轮传动与开式齿轮传动设计准则有何不同?为什么?
5、提高轴强度和刚度的措施?
五、分析及计算题(47 分)
1、已知蜗杆传动中蜗杆为主动件,蜗杆与蜗轮的转动方向如图 1 所示。试确定各轮
的螺旋线方向和各分力方向。(请在答题纸上画图作答,12 分)
图 1
2、如图 2 所示的一拉杆螺纹联接。已知拉杆所受的裁荷 F=56kN,载荷稳定,拉杆材
料为 Q235 钢,试设计此联接螺栓的直径。(已知 Q235 的
=95MPa,螺栓规格 M16、(M18)、
M20、(M22)、M24、(M27)、M30、M36 等)。(10 分)
图 2
3、某滚动轴承的预期寿命为 L1
10h,当量动载荷为 P,基本额定动载荷为 C。若转速
不变,而当量动载荷由 P增大到 2P,其寿命有何变化?若当量动载荷不变,而转速由 n增
大到 2n(不超过极限转速),寿命又有何变化?(12 分)
4、一对直齿圆柱齿轮传动,m=6mm,Z1=20,Z2=80,b=40mm。为了缩小中心距,
要改用 m=4mm 的一对齿轮来代替它。设载荷系数 K、齿数 Z1,Z2 及齿轮材料和热处理方式
等均保持不变。为了保持原有的接触强度,改用齿轮应取多大的齿宽?(13 分)
六、结构分析题(21分)

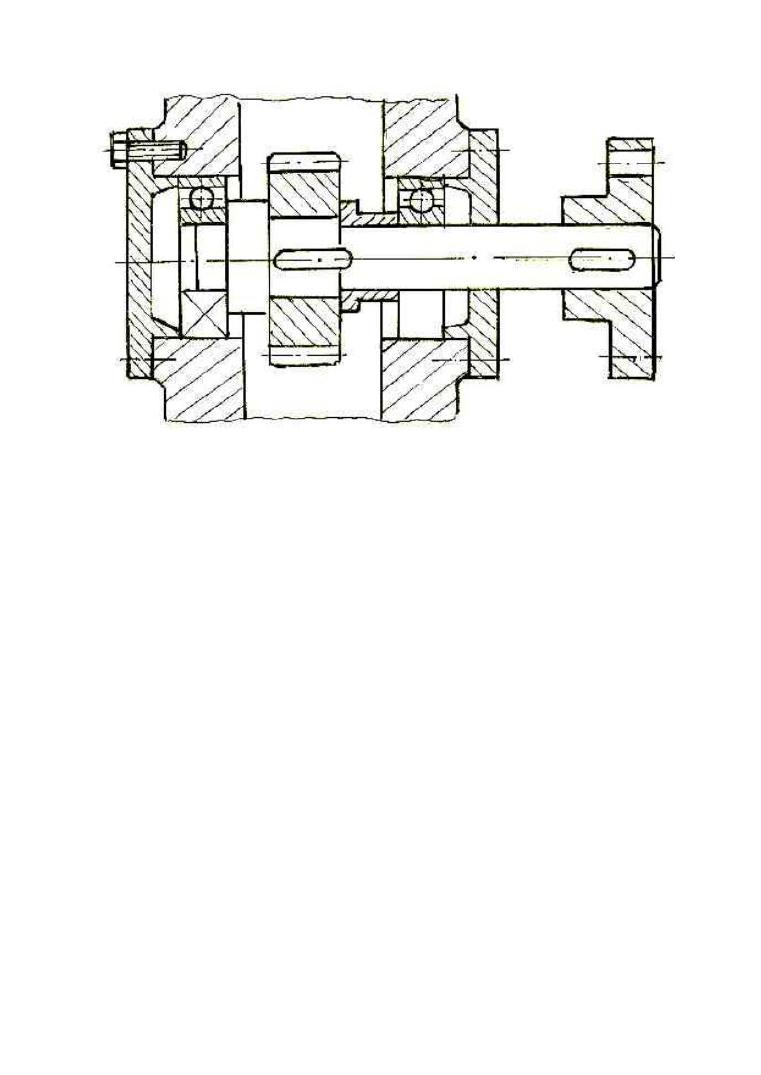

如下图所示为齿轮减速器的轴系部分结构。试说明图中存在的错误之处(不必画图)。
正确说明 7 处错误可得满分。
