一. 模块介绍

1.1 模块特点

1.2 模块概述

1.3 基本参数

1.4 系列产品

二. 连接说明

2.1 工作原理简单介绍

2.2 模块MCU 等设备的连接

2.3 模块之间的连接通讯

2.4 模块与PC 连接通讯

三. 无线串口透传

3.1 串口透传特性

3.2 四种串口透传模式

四. 快速测试

4.1 参数架与模块连接

4.2 通讯测试

五. 开发利用

5.1 模块尺寸和引脚定义

5.2 天线选择

5.3 嵌入方式

5.4 贴片炉温

5.5 参考连接电路

六. AT 指令

6.1 进入AT 指令方法

6.2 出厂默认参数

6.3 AT 指令介绍

七. 关于汇承

7.1 公司简介

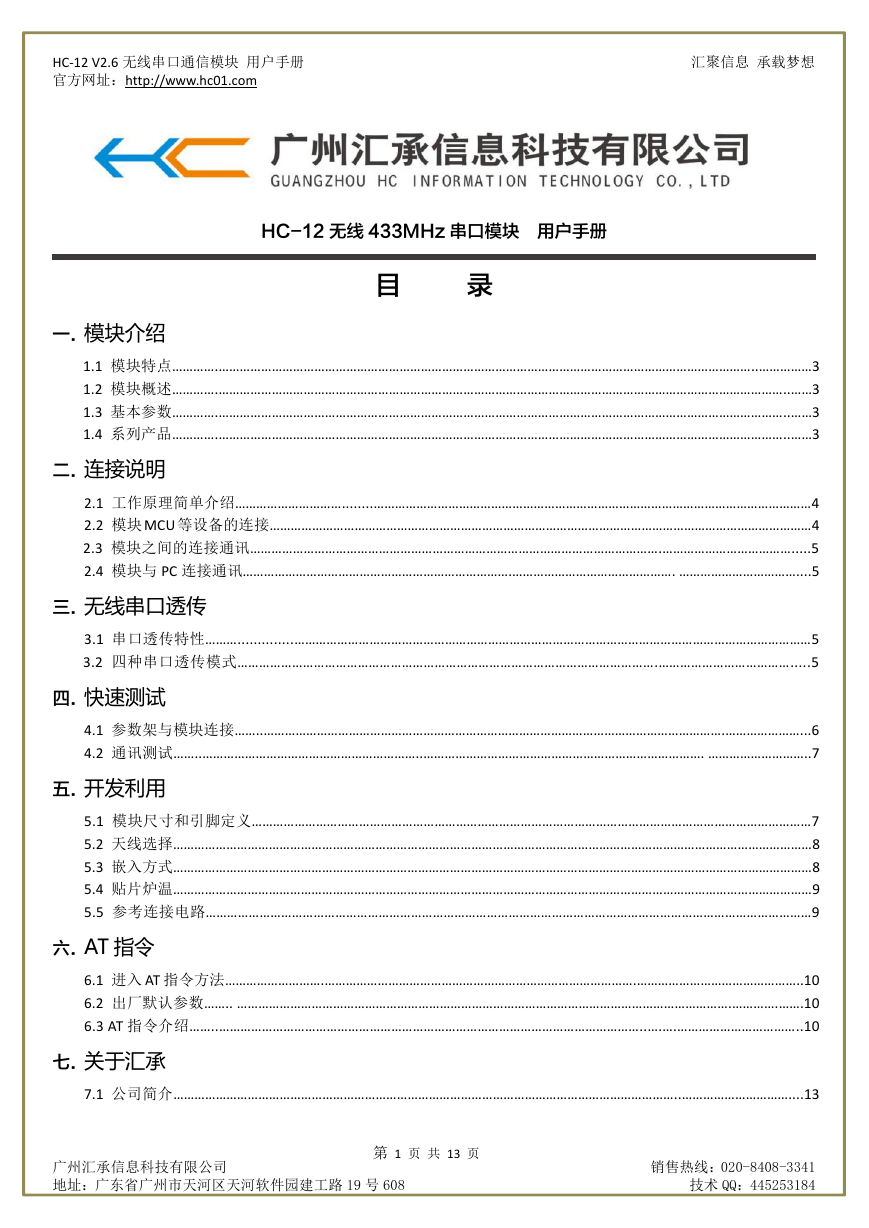

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 汇聚信息承载梦想 HC-12 无线 433MHz 串口模块用户手册目录一. 模块介绍 1.1 模块特点………….……………………………………………………………………………………………………………………………………..……………3 1.2 模块概述………….……………………………………………………………………………………………………………………………………………..……3 1.3 基本参数………….……………………………………………………………………………………………………………………………………………..……3 1.4 系列产品………….……………………………………………………………………………………………………………………………………………..……3 二. 连接说明 2.1 工作原理简单介绍…………………………........……………………………………………………………………………………………………………4 2.2 模块 MCU 等设备的连接………………………………………………………………………………………………………………………………………4 2.3 模块之间的连接通讯…………………………………………………………………………………………………….……………………………….....5 2.4 模块与 PC 连接通讯………………………………………………………………….………………………………………. ……………………………....5 三. 无线串口透传 3.1 串口透传特性………..............………………………………………………………………………………………………………………………………5 3.2 四种串口透传模式…………………………………………………………………………………………………….……………………………….....5 四. 快速测试 4.1 参数架与模块连接……..………………………………………………………………………………………………………………….…………………...6 4.2 通讯测试……..……………………………………………………..……………………………………………………………………. ………………………..7 五. 开发利用 5.1 模块尺寸和引脚定义…………………………………………………………………………………………………………………………………………7 5.2 天线选择………………………………………………………………………………………………………………………………………………………………8 5.3 嵌入方式………………………………………………………………………………………………………………………………………………………………8 5.4 贴片炉温………………………………………………………………………………………………………………………………………………………………9 5.5 参考连接电路……………………………………………………………………………………………………………………………………………………9 六. AT 指令 6.1 进入 AT 指令方法……………………….…………………………………………………………………………….………………………………………..10 6.2 出厂默认参数…….. ………………………………………………………………………………………………………………………….………….…….10 6.3 AT 指令介绍……..………………………………………………………………………………………………………..….….……………………………..10 七. 关于汇承 7.1 公司简介……………………………………………………………………………………………………………………………..…………………………....13 广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 1 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

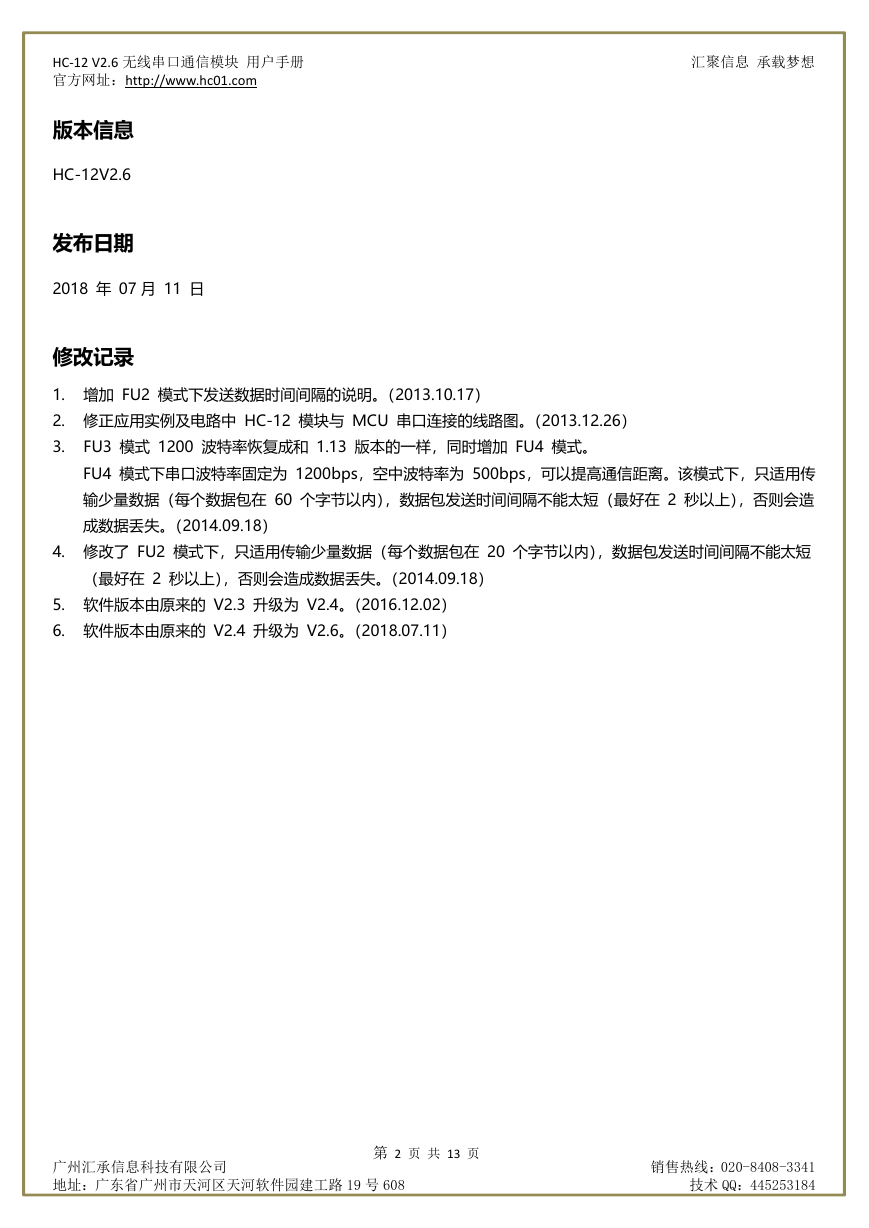

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 汇聚信息承载梦想版本信息 HC-12V2.6 发布日期 2018 年 07 月 11 日修改记录 1. 增加 FU2 模式下发送数据时间间隔的说明。（2013.10.17） 2. 修正应用实例及电路中 HC-12 模块与 MCU 串口连接的线路图。（2013.12.26） 3. FU3 模式 1200 波特率恢复成和 1.13 版本的一样，同时增加 FU4 模式。 FU4 模式下串口波特率固定为 1200bps，空中波特率为 500bps，可以提高通信距离。该模式下，只适用传输少量数据（每个数据包在 60 个字节以内），数据包发送时间间隔不能太短（最好在 2 秒以上），否则会造成数据丢失。（2014.09.18） 4. 修改了 FU2 模式下，只适用传输少量数据（每个数据包在 20 个字节以内），数据包发送时间间隔不能太短（最好在 2 秒以上），否则会造成数据丢失。（2014.09.18） 5. 软件版本由原来的 V2.3 升级为 V2.4。（2016.12.02） 6. 软件版本由原来的 V2.4 升级为 V2.6。（2018.07.11）广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 2 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

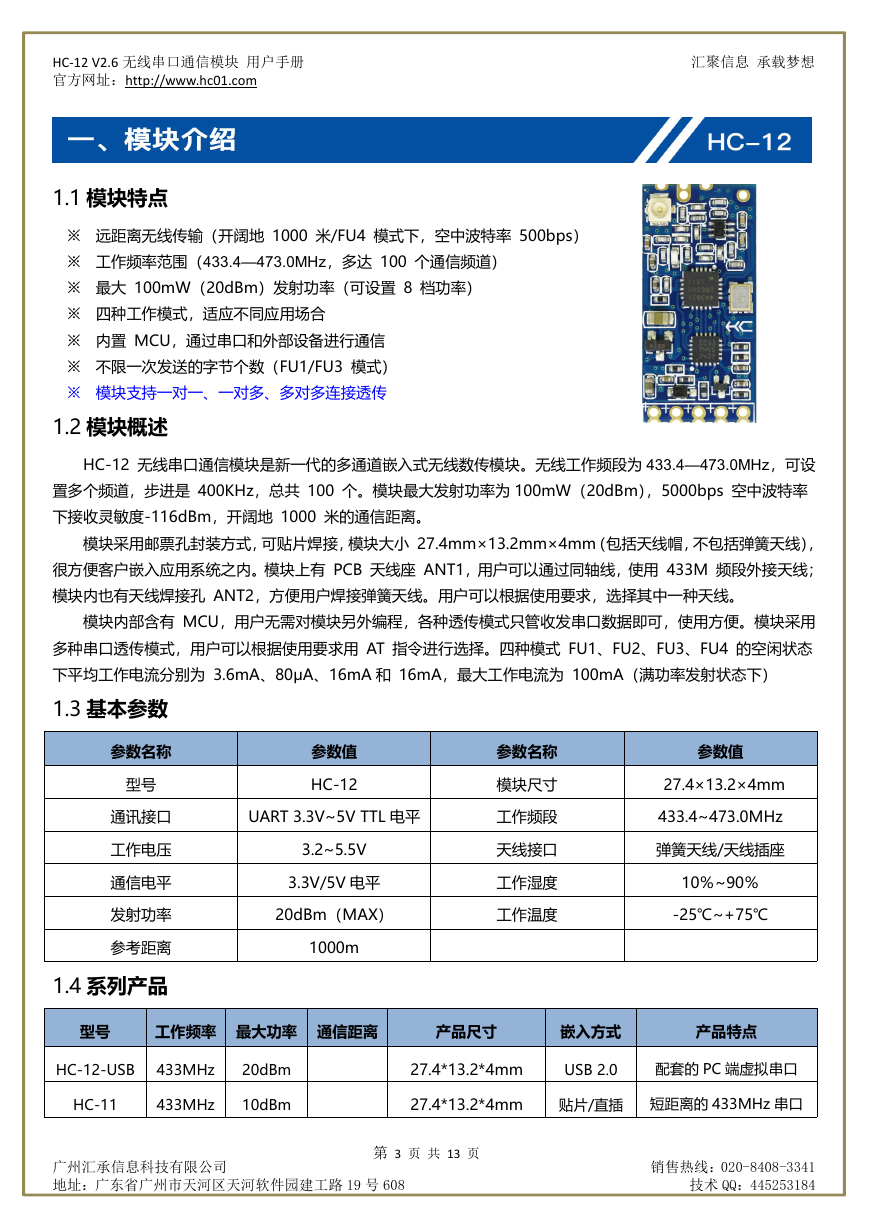

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 汇聚信息承载梦想 1.1 模块特点 ※ 远距离无线传输（开阔地 1000 米/FU4 模式下，空中波特率 500bps） ※ 工作频率范围（433.4—473.0MHz，多达 100 个通信频道） ※ 最大 100mW（20dBm）发射功率（可设置 8 档功率） ※ 四种工作模式，适应不同应用场合 ※ 内置 MCU，通过串口和外部设备进行通信 ※ 不限一次发送的字节个数（FU1/FU3 模式） ※ 模块支持一对一、一对多、多对多连接透传 1.2 模块概述 HC-12 无线串口通信模块是新一代的多通道嵌入式无线数传模块。无线工作频段为 433.4—473.0MHz，可设置多个频道，步进是 400KHz，总共 100 个。模块最大发射功率为 100mW（20dBm），5000bps 空中波特率下接收灵敏度-116dBm，开阔地 1000 米的通信距离。模块采用邮票孔封装方式，可贴片焊接，模块大小 27.4mm×13.2mm×4mm（包括天线帽，不包括弹簧天线），很方便客户嵌入应用系统之内。模块上有 PCB 天线座 ANT1，用户可以通过同轴线，使用 433M 频段外接天线；模块内也有天线焊接孔 ANT2，方便用户焊接弹簧天线。用户可以根据使用要求，选择其中一种天线。模块内部含有 MCU，用户无需对模块另外编程，各种透传模式只管收发串口数据即可，使用方便。模块采用多种串口透传模式，用户可以根据使用要求用 AT 指令进行选择。四种模式 FU1、FU2、FU3、FU4 的空闲状态下平均工作电流分别为 3.6mA、80μA、16mA 和 16mA，最大工作电流为 100mA（满功率发射状态下） 1.3 基本参数参数名称型号通讯接口工作电压通信电平发射功率参考距离 1.4 系列产品参数值 HC-12 UART 3.3V~5V TTL 电平 3.2~5.5V 3.3V/5V 电平 20dBm（MAX） 1000m 参数名称模块尺寸工作频段天线接口工作湿度工作温度参数值 27.4×13.2×4mm 433.4~473.0MHz 弹簧天线/天线插座 10％~90％ -25℃~+75℃ 型号工作频率最大功率通信距离产品尺寸嵌入方式产品特点 HC-12-USB 433MHz 20dBm 27.4*13.2*4mm USB 2.0 配套的 PC 端虚拟串口 HC-11 433MHz 10dBm 27.4*13.2*4mm 贴片/直插短距离的 433MHz 串口广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 3 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

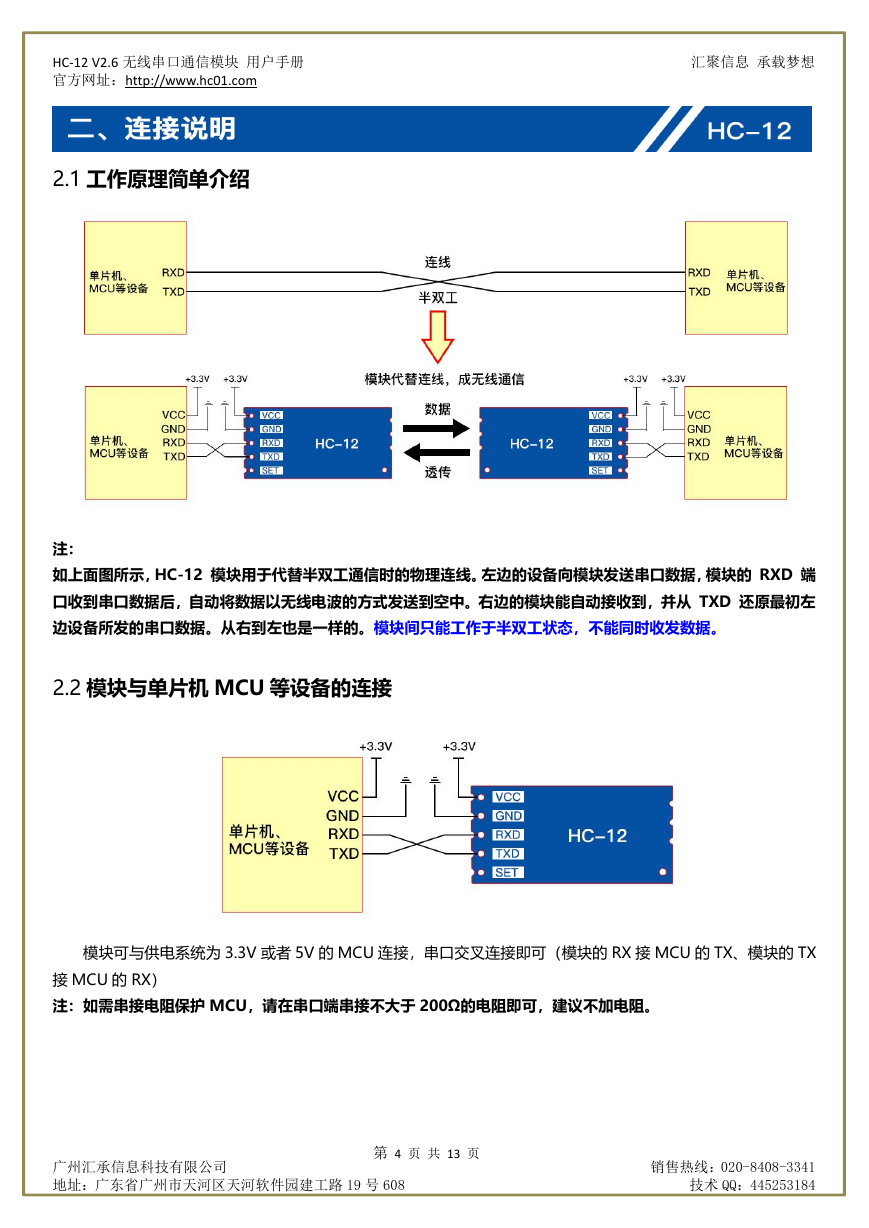

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 汇聚信息承载梦想 2.1 工作原理简单介绍注：如上面图所示，HC-12 模块用于代替半双工通信时的物理连线。左边的设备向模块发送串口数据，模块的 RXD 端口收到串口数据后，自动将数据以无线电波的方式发送到空中。右边的模块能自动接收到，并从 TXD 还原最初左边设备所发的串口数据。从右到左也是一样的。模块间只能工作于半双工状态，不能同时收发数据。 2.2 模块与单片机 MCU 等设备的连接模块可与供电系统为 3.3V 或者 5V 的 MCU 连接，串口交叉连接即可（模块的 RX 接 MCU 的 TX、模块的 TX 接 MCU 的 RX）注：如需串接电阻保护 MCU，请在串口端串接不大于 200Ω的电阻即可，建议不加电阻。广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 4 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 2.3 模块之间的连接汇聚信息承载梦想 2.4 模块与 PC 的连接 3.1 串口透传特性 HC-12 模块有四种串口透传模式，用 FU1、FU2、FU3 和 FU4 表示。使用时，各个模式都是只管收发串口数据即可，不用管空中无线传送部分，但只有在同样空中波特率下才能互相通信！系统默认工作在 FU3 全速模式下，此模式可以根据串口波特率自动调节空中波特率，在低波特率下通信距离最远。不同模式是不能互传数据的，用户可以根据实际情况选择最优模式。模块一般两个或两个以上连接使用，以半双工的方式互相传送数据。同时，透传模式、波特率、无线通信频道必须设置成一样。出厂默认设置为 FU3、9600bps（8 位数据、无校验、1 位停止位）、CH001（433.4MHz）。使用时一般不限定一次连续往模块串口发送的字节数。但鉴于环境干扰等因素，一次连续发送大量数据时，有可能会丢失一些字节。所以，上位机最好要有应答和重发等机制，避免信息丢失。 3.2 四种串口透传模式 HC-12 模块出厂时串口透传模式默认为 FU3。此时，模块工作于全速状态下，空闲工作电流为 16mA 左右。在此模式下，模块会根据串口波特率自动调节无线传输空中波特率，其对应关系如下表所示：串口波特率 1200 bps 2400 bps 4800 bps 9600 bps 19200 bps 38400 bps 57600 bps 115200 bps 无线空中波特率 5000bps 15000bps 58000bps 236000bps 为了使通信距离尽量远，可以把串口波特率设为低波特率。如果是短时间传送大量数据，则把串口波特率设为高波特率，但要牺牲通信距离。不同空中波特率条件下模块的接收灵敏度如下表所示：空中波特率无线接收灵敏度 15000bps -111dBm 一般来说，接收灵敏度每下降 6 dBm，通信距离会减少一半。 500bps -124dBm 5000bps -116dBm 58000bps -106dBm 236000bps/250000bps -100dBm 广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 5 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

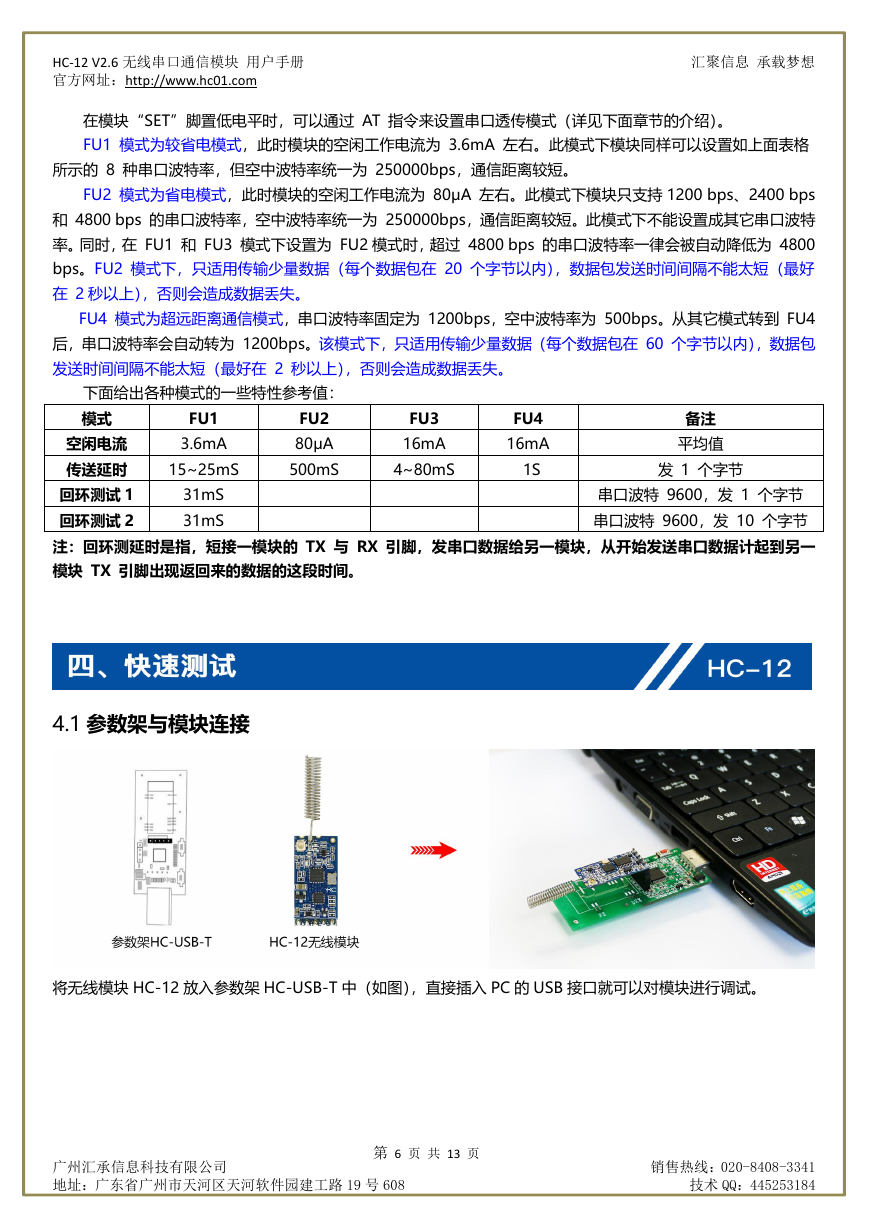

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 汇聚信息承载梦想在模块“SET”脚置低电平时，可以通过 AT 指令来设置串口透传模式（详见下面章节的介绍）。 FU1 模式为较省电模式，此时模块的空闲工作电流为 3.6mA 左右。此模式下模块同样可以设置如上面表格所示的 8 种串口波特率，但空中波特率统一为 250000bps，通信距离较短。 FU2 模式为省电模式，此时模块的空闲工作电流为 80μA 左右。此模式下模块只支持 1200 bps、2400 bps 和 4800 bps 的串口波特率，空中波特率统一为 250000bps，通信距离较短。此模式下不能设置成其它串口波特率。同时，在 FU1 和 FU3 模式下设置为 FU2 模式时，超过 4800 bps 的串口波特率一律会被自动降低为 4800 bps。FU2 模式下，只适用传输少量数据（每个数据包在 20 个字节以内），数据包发送时间间隔不能太短（最好在 2 秒以上），否则会造成数据丢失。 FU4 模式为超远距离通信模式，串口波特率固定为 1200bps，空中波特率为 500bps。从其它模式转到 FU4 后，串口波特率会自动转为 1200bps。该模式下，只适用传输少量数据（每个数据包在 60 个字节以内），数据包发送时间间隔不能太短（最好在 2 秒以上），否则会造成数据丢失。下面给出各种模式的一些特性参考值：模式 FU1 3.6mA 15~25mS FU2 80μA 500mS 备注平均值 FU3 16mA 4~80mS FU4 16mA 1S 空闲电流传送延时回环测试 1 串口波特 9600，发 1 个字节回环测试 2 串口波特 9600，发 10 个字节注：回环测延时是指，短接一模块的 TX 与 RX 引脚，发串口数据给另一模块，从开始发送串口数据计起到另一模块 TX 引脚出现返回来的数据的这段时间。 31mS 31mS 发 1 个字节 4.1 参数架与模块连接将无线模块 HC-12 放入参数架 HC-USB-T 中（如图），直接插入 PC 的 USB 接口就可以对模块进行调试。广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 6 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

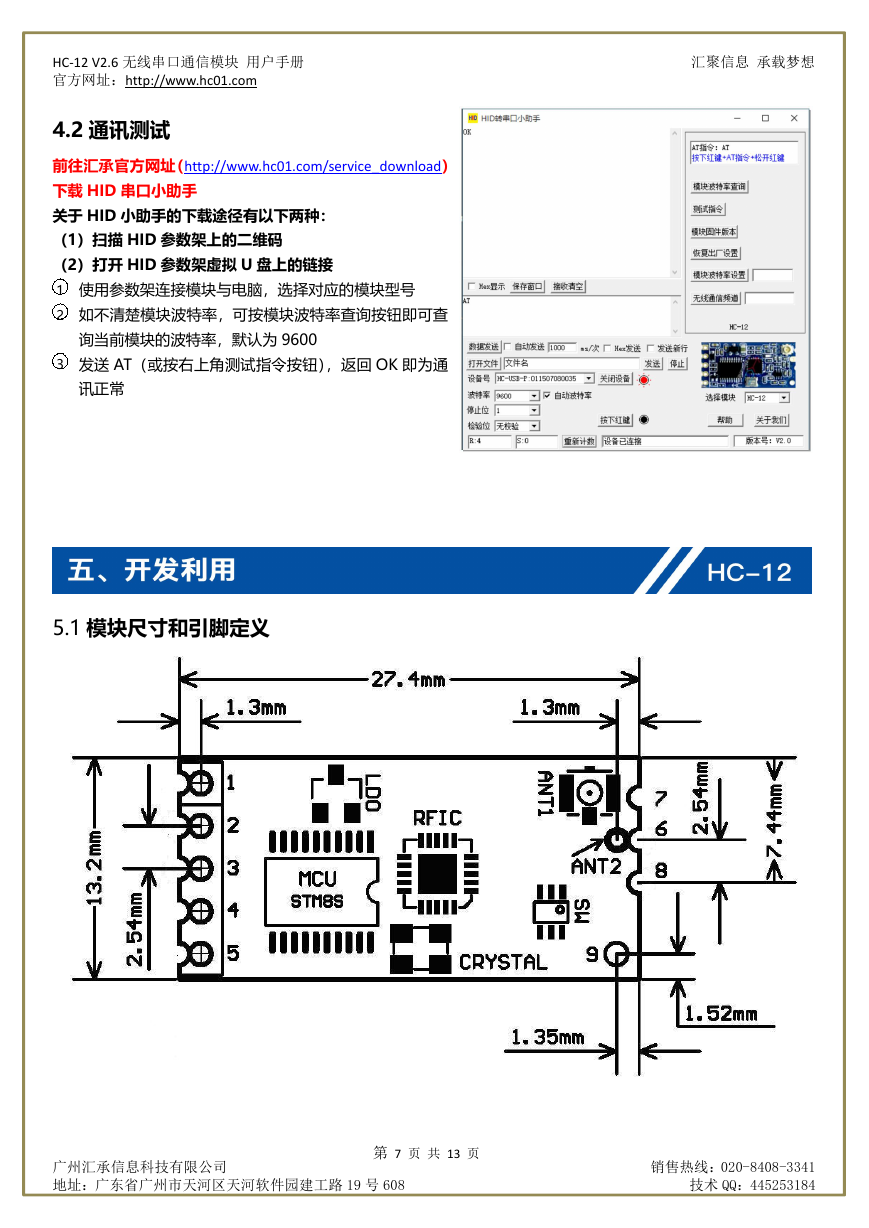

汇聚信息承载梦想 HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 4.2 通讯测试前往汇承官方网址（http://www.hc01.com/service_download）下载 HID 串口小助手关于 HID 小助手的下载途径有以下两种：（1）扫描 HID 参数架上的二维码（2）打开 HID 参数架虚拟 U 盘上的链接 1 使用参数架连接模块与电脑，选择对应的模块型号 2 如不清楚模块波特率，可按模块波特率查询按钮即可查询当前模块的波特率，默认为 9600 3 发送 AT（或按右上角测试指令按钮），返回 OK 即为通讯正常 5.1 模块尺寸和引脚定义广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 7 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184

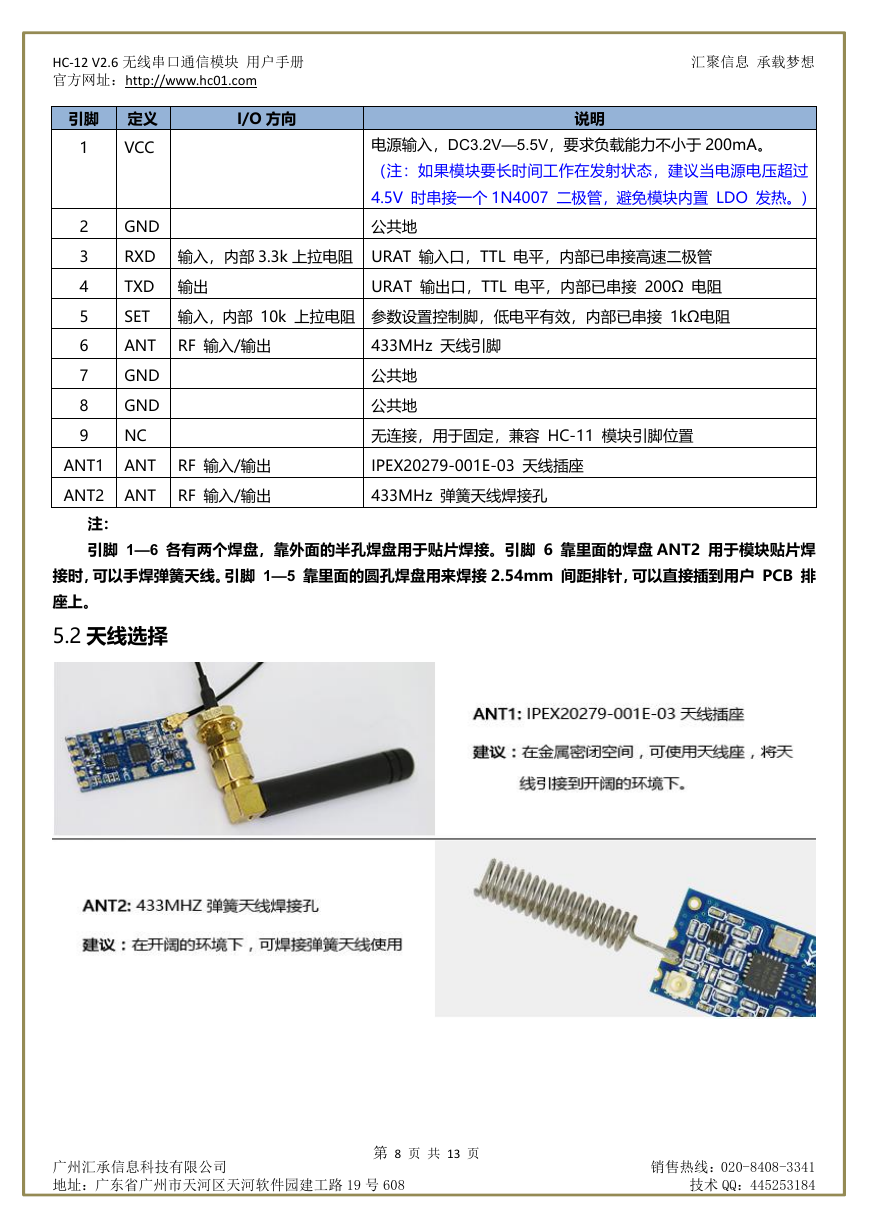

HC-12 V2.6 无线串口通信模块用户手册官方网址：http://www.hc01.com 引脚定义 VCC 1 I/O 方向汇聚信息承载梦想说明电源输入，DC3.2V—5.5V，要求负载能力不小于 200mA。（注：如果模块要长时间工作在发射状态，建议当电源电压超过 4.5V 时串接一个 1N4007 二极管，避免模块内置 LDO 发热。）公共地 GND 2 3 4 5 6 7 8 9 RXD 输入，内部 3.3k 上拉电阻 URAT 输入口，TTL 电平，内部已串接高速二极管 TXD 输出 URAT 输出口，TTL 电平，内部已串接 200Ω 电阻 SET 输入，内部 10k 上拉电阻参数设置控制脚，低电平有效，内部已串接 1kΩ电阻 ANT RF 输入/输出 433MHz 天线引脚 GND GND NC 公共地公共地无连接，用于固定，兼容 HC-11 模块引脚位置 ANT1 ANT RF 输入/输出 IPEX20279-001E-03 天线插座 ANT2 ANT RF 输入/输出 433MHz 弹簧天线焊接孔注：引脚 1—6 各有两个焊盘，靠外面的半孔焊盘用于贴片焊接。引脚 6 靠里面的焊盘 ANT2 用于模块贴片焊接时，可以手焊弹簧天线。引脚 1—5 靠里面的圆孔焊盘用来焊接 2.54mm 间距排针，可以直接插到用户 PCB 排座上。 5.2 天线选择广州汇承信息科技有限公司地址：广东省广州市天河区天河软件园建工路 19 号 608 第 8 页共 13 页销售热线：020-8408-3341 技术 QQ：445253184
