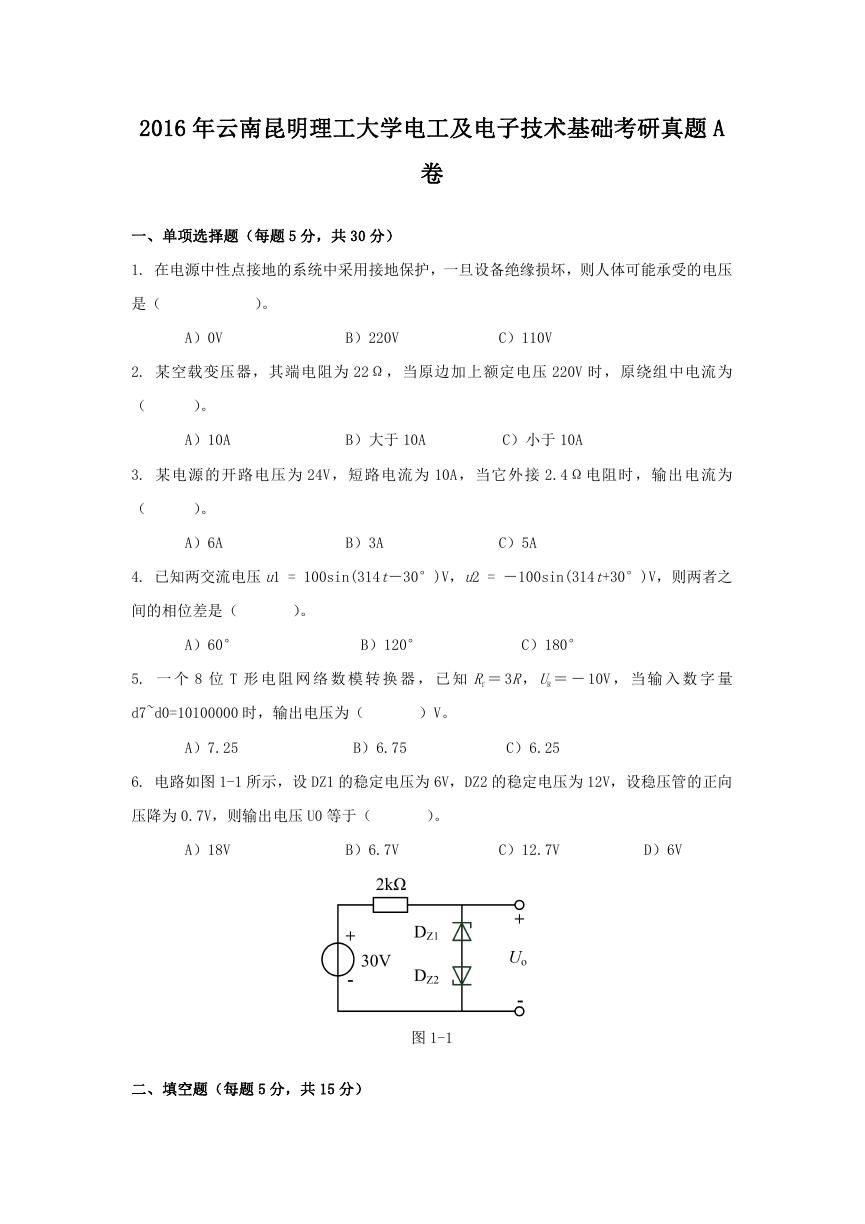

2016 年云南昆明理工大学电工及电子技术基础考研真题 A 卷一、单项选择题（每题 5 分，共 30 分） 1. 在电源中性点接地的系统中采用接地保护，一旦设备绝缘损坏，则人体可能承受的电压是（）。 A）0V B）220V C）110V 2. 某空载变压器，其端电阻为 22Ω，当原边加上额定电压 220V 时，原绕组中电流为（）。 A）10A B）大于 10A C）小于 10A 3. 某电源的开路电压为 24V，短路电流为 10A，当它外接 2.4Ω电阻时，输出电流为（）。 A）6A B）3A C）5A 4. 已知两交流电压 u1 = 100sin(314t－30°)V，u2 = －100sin(314t+30°)V，则两者之间的相位差是（）。 A）60° B）120° C）180° 5. 一个 8 位 T 形电阻网络数模转换器，已知 Rf ＝ 3R，UR ＝－ 10V ，当输入数字量 d7~d0=10100000 时，输出电压为（）V。 A）7.25 B）6.75 C）6.25 6. 电路如图 1-1 所示，设 DZ1 的稳定电压为 6V，DZ2 的稳定电压为 12V，设稳压管的正向压降为 0.7V，则输出电压 U0 等于（）。 A）18V B）6.7V C）12.7V D）6V 图 1-1 二、填空题（每题 5 分，共 15 分）

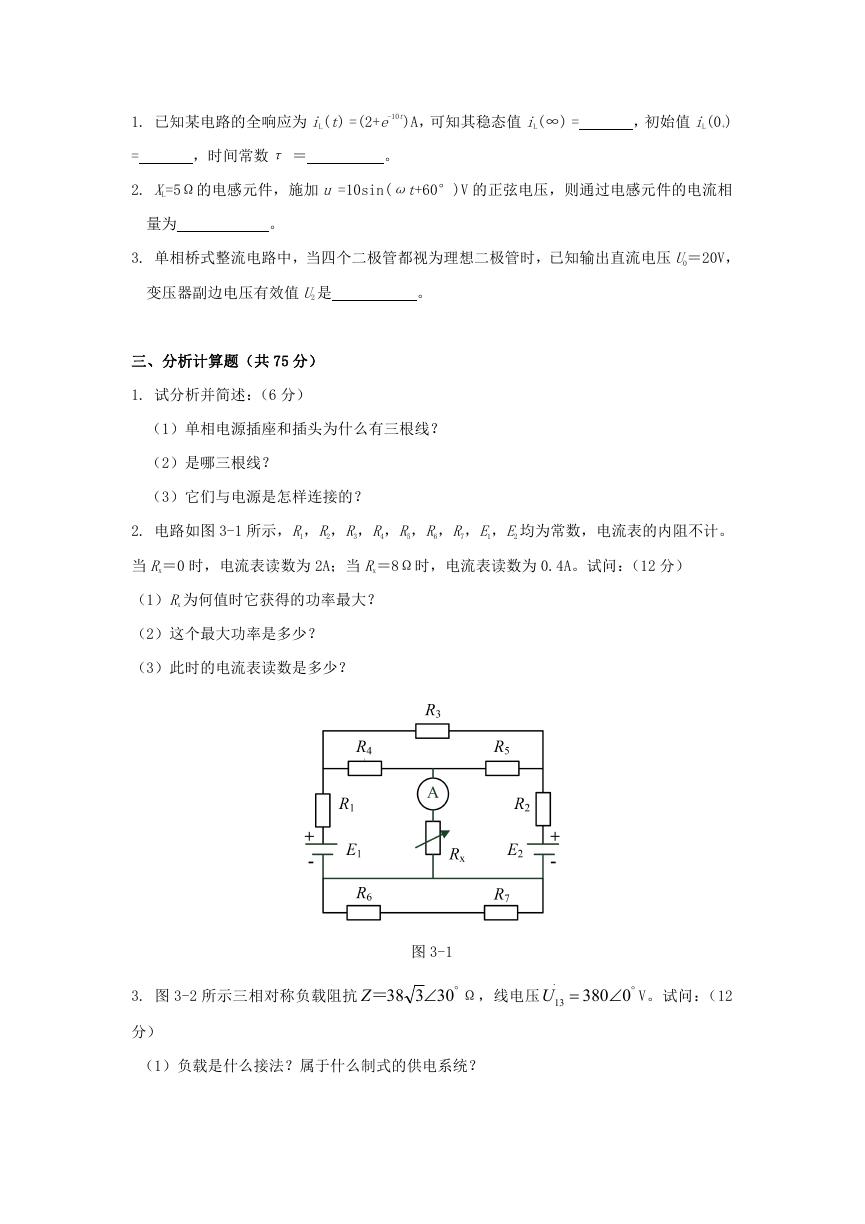

1. 已知某电路的全响应为 iL(t) =(2+e-10t)A，可知其稳态值 iL(∞) = ，初始值 iL(0+) = ，时间常数τ ＝。 2. XL=5Ω的电感元件，施加 u =10sin(ωt+60°)V 的正弦电压，则通过电感元件的电流相量为。 3. 单相桥式整流电路中，当四个二极管都视为理想二极管时，已知输出直流电压 U0＝20V，变压器副边电压有效值 U2 是。三、分析计算题（共 75 分） 1. 试分析并简述：（6 分）（1）单相电源插座和插头为什么有三根线？（2）是哪三根线？（3）它们与电源是怎样连接的？ 2. 电路如图 3-1 所示，R1，R2，R3，R4，R5，R6，R7，E1，E2 均为常数，电流表的内阻不计。当 Rx＝0 时，电流表读数为 2A；当 Rx＝8Ω时，电流表读数为 0.4A。试问：（12 分）（1）Rx 为何值时它获得的功率最大？（2）这个最大功率是多少？（3）此时的电流表读数是多少？ 3. 图 3-2 所示三相对称负载阻抗 38＝Z 30 3 Ω，线电压 . 13U  380 0  V。试问：（12 图 3-1 分）（1）负载是什么接法？属于什么制式的供电系统？

（2）线电流 . 2I ，相电流 . 12I 分别是多少？（3）三相总功率 P，Q，S 和功率因数 cosφ分别是多少？图 3-2 4. 一台三相异步电动机，额定频率 PN＝15kW，定子电压 UN＝380V，f1＝50Hz，△联结，额定转速 nN=1460 r/min，额定电流 IN＝30.3A，Ist / IN=7，Tst / TN=2，Tmax / TN=2.2，额定功率因素 cosφ=0.85。试求：（15 分）（1）额定运行时的输入电功率 P1 和电动机效率η；（2）额定转矩 TN，起动转矩 Tst 和最大转矩 Tmax；（3）当定子电压下降到 340V 时，转矩 T’ max。 N，起动转矩 T’ st 和最大转矩 T’ 5. 电路如图 3-3，已知三极管的 UBE＝0.7V，UCES＝0.7V，β＝50，Ibe＝1.3kΩ。试求：（15 分）（1）电路的静态工作点；（2）画出微变等效电路；（3）电路的输出电阻 ri 和输出电阻 ro；（4）电路的电压放大倍数 Au、Aus。 6. 由理想运放构成的电路如图 3-4 所示。（15 分）（1）判断电路中的级间反馈为何种极性（在图中标示）与组态？（2）该反馈对电路的放大倍数和输入、输出电阻有何影响（增大、减小或基本不变）？（3）设电路满足深度负反馈条件，试估算中频时电压放大倍数 AVf＝Vo / Vi。

图 3-3 图 3-4 四、综合设计题（30 分）某工厂有三个车间和一个自备电站，站内有两台发电机。其中一台发电机的容量是另一台的两倍。如果一个车间开工，只需运行一台低容量的发电机即可满足要求；如果两个车间开工，只需运行一台高容量的发电机；如果三个车间开工，则两台发电机均需运行。试画出控制两台发电机运行的逻辑电路图（要求用与非门实现，并给出必需的设计过程）。
