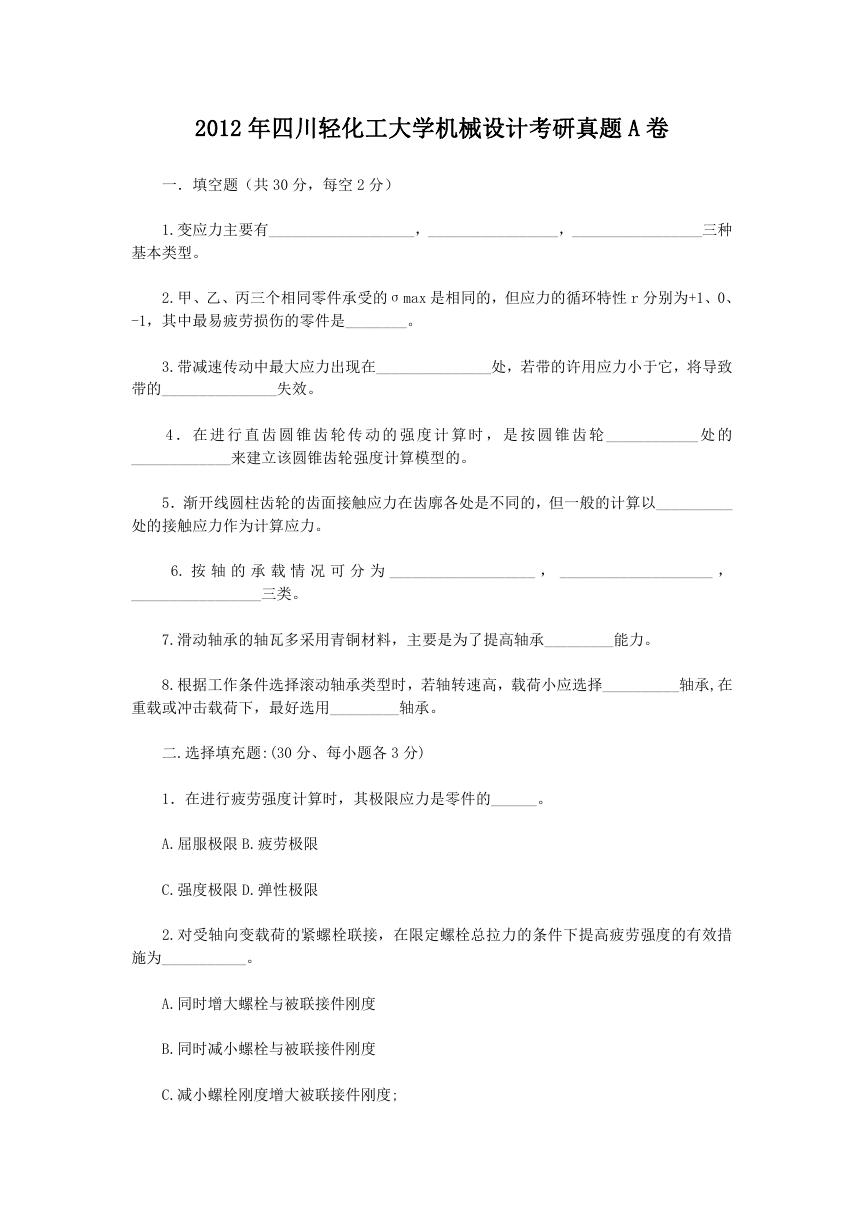

2012 年四川轻化工大学机械设计考研真题 A 卷一．填空题（共 30 分，每空 2 分） 1.变应力主要有___________________，_________________，_________________三种基本类型。 2.甲、乙、丙三个相同零件承受的σmax 是相同的，但应力的循环特性 r 分别为+1、0、 -1，其中最易疲劳损伤的零件是________。 3.带减速传动中最大应力出现在_______________处，若带的许用应力小于它，将导致带的_______________失效。 4 ．在进行直齿圆锥齿轮传动的强度计算时，是按圆锥齿轮 ____________ 处的 _____________来建立该圆锥齿轮强度计算模型的。 5．渐开线圆柱齿轮的齿面接触应力在齿廓各处是不同的，但一般的计算以__________ 处的接触应力作为计算应力。 6. 按轴的承载情况可分为 ___________________ ， ____________________ ， _________________三类。 7.滑动轴承的轴瓦多采用青铜材料，主要是为了提高轴承_________能力。 8.根据工作条件选择滚动轴承类型时，若轴转速高，载荷小应选择__________轴承,在重载或冲击载荷下，最好选用_________轴承。二.选择填充题:(30 分、每小题各 3 分) 1．在进行疲劳强度计算时，其极限应力是零件的______。 A.屈服极限 B.疲劳极限 C.强度极限 D.弹性极限 2.对受轴向变载荷的紧螺栓联接，在限定螺栓总拉力的条件下提高疲劳强度的有效措施为___________。 A.同时增大螺栓与被联接件刚度 B.同时减小螺栓与被联接件刚度 C.减小螺栓刚度增大被联接件刚度;

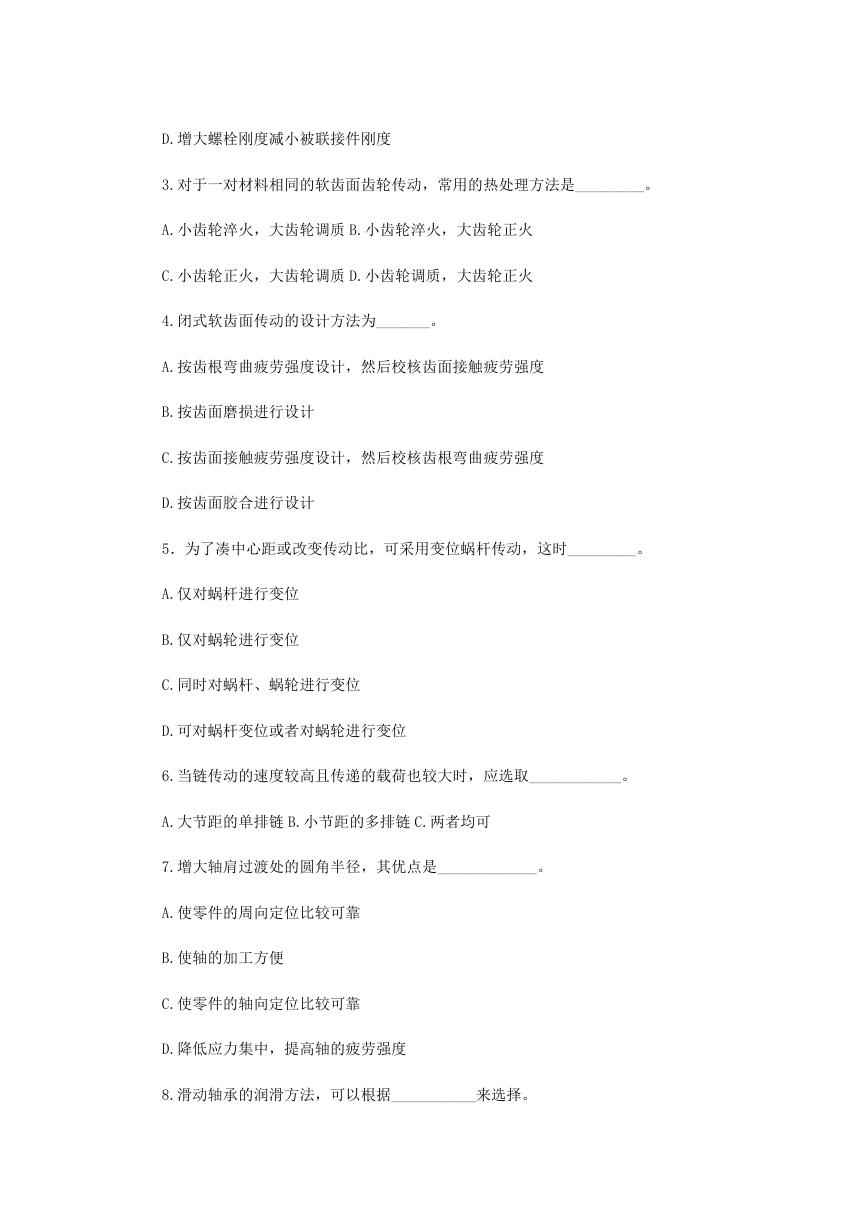

D.增大螺栓刚度减小被联接件刚度 3.对于一对材料相同的软齿面齿轮传动，常用的热处理方法是_________。 A.小齿轮淬火，大齿轮调质 B.小齿轮淬火，大齿轮正火 C.小齿轮正火，大齿轮调质 D.小齿轮调质，大齿轮正火 4.闭式软齿面传动的设计方法为_______。 A.按齿根弯曲疲劳强度设计，然后校核齿面接触疲劳强度 B.按齿面磨损进行设计 C.按齿面接触疲劳强度设计，然后校核齿根弯曲疲劳强度 D.按齿面胶合进行设计 5．为了凑中心距或改变传动比，可采用变位蜗杆传动，这时_________。 A.仅对蜗杆进行变位 B.仅对蜗轮进行变位 C.同时对蜗杆、蜗轮进行变位 D.可对蜗杆变位或者对蜗轮进行变位 6.当链传动的速度较高且传递的载荷也较大时，应选取____________。 A.大节距的单排链 B.小节距的多排链 C.两者均可 7.增大轴肩过渡处的圆角半径，其优点是_____________。 A.使零件的周向定位比较可靠 B.使轴的加工方便 C.使零件的轴向定位比较可靠 D.降低应力集中，提高轴的疲劳强度 8.滑动轴承的润滑方法，可以根据___________来选择。

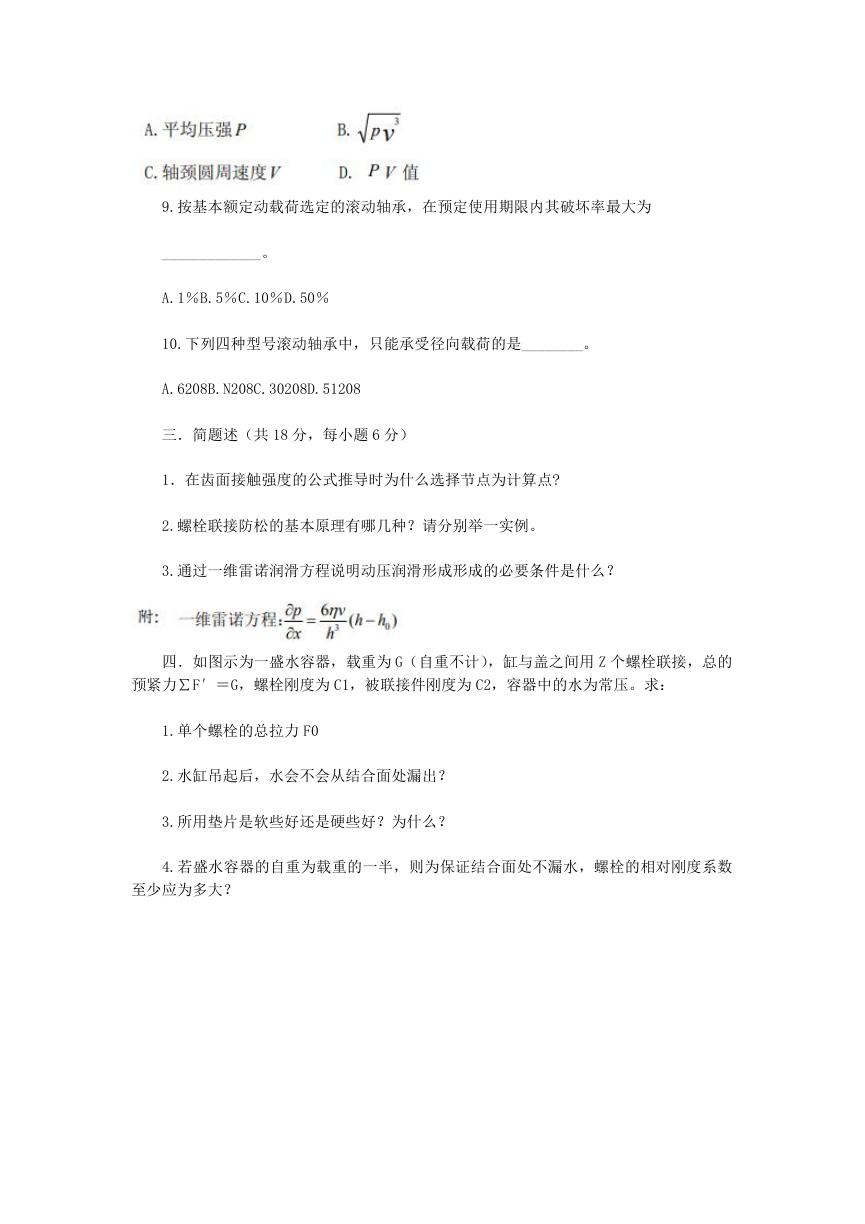

9.按基本额定动载荷选定的滚动轴承，在预定使用期限内其破坏率最大为 _____________。 A.1％B.5％C.10％D.50％ 10.下列四种型号滚动轴承中，只能承受径向载荷的是________。 A.6208B.N208C.30208D.51208 三．简题述（共 18 分，每小题 6 分） 1．在齿面接触强度的公式推导时为什么选择节点为计算点? 2.螺栓联接防松的基本原理有哪几种？请分别举一实例。 3.通过一维雷诺润滑方程说明动压润滑形成形成的必要条件是什么？四．如图示为一盛水容器，载重为 G（自重不计），缸与盖之间用 Z 个螺栓联接，总的预紧力∑F′＝G，螺栓刚度为 C1，被联接件刚度为 C2，容器中的水为常压。求： 1.单个螺栓的总拉力 F0 2.水缸吊起后，水会不会从结合面处漏出？ 3.所用垫片是软些好还是硬些好？为什么？ 4.若盛水容器的自重为载重的一半，则为保证结合面处不漏水，螺栓的相对刚度系数至少应为多大？

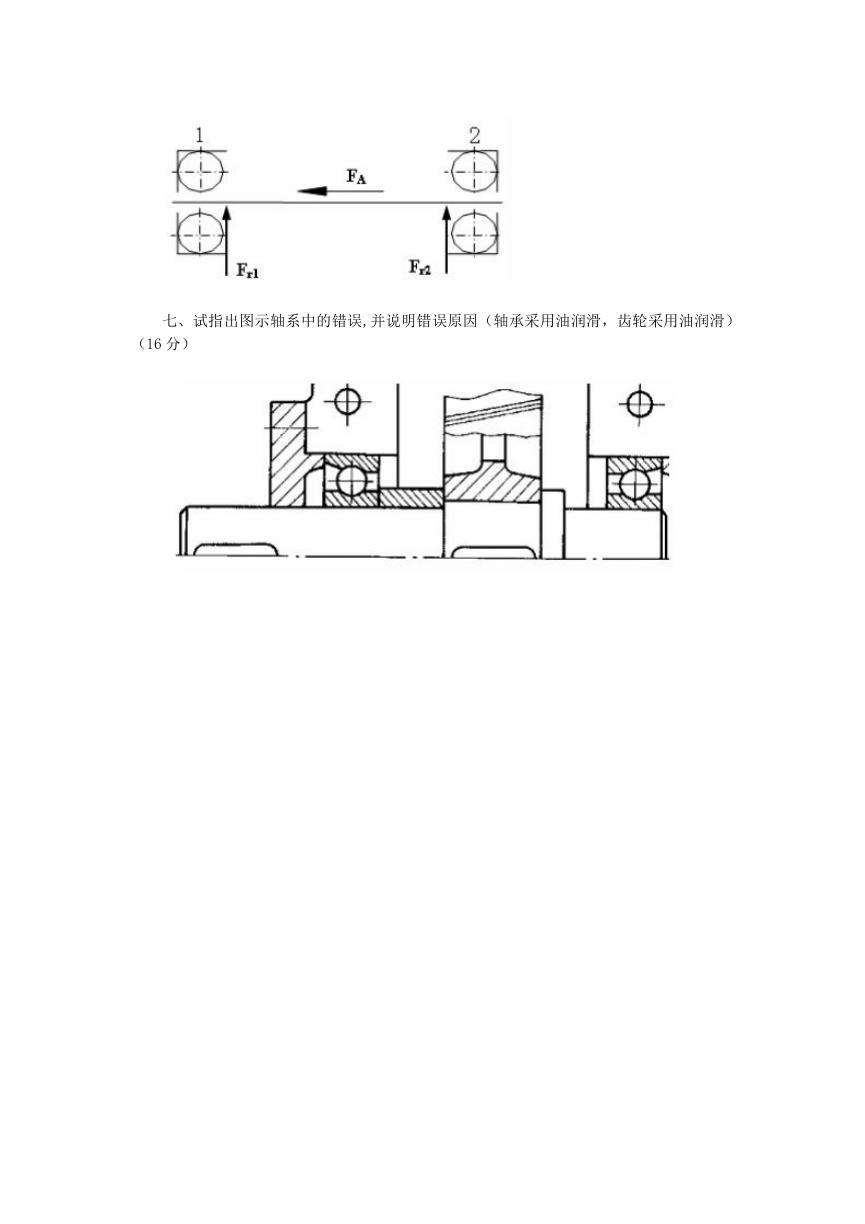

五．如图所示为蜗杆——斜齿轮二级减速传动，已知蜗杆 1 主动，斜齿轮 4 的回转方向和轮齿螺旋线方向如图所示，为使中间轴的轴向力抵消一部分，试标出： 1、蜗杆 1 的回转方向 2、各轮的轮齿螺旋线方向 3、蜗杆 1 和斜齿轮 4 的三分力（轴向力、圆周力、径向力）的方向。（18 分）六．一工程机械传动装置中的轴，其支撑采用 7208AC 的角接触球轴承，如图所示，已知 Fr1=1000N,Fr2=2060N,作用于轴上的轴间载荷 FA=880N，基本额定动载荷Ｃr=35200N,转速ｎ＝5000r/min,载荷系数 fd=1，预期寿命 5000h,所选轴承是否恰当？（判断系数ｅ＝ 0.68，轴承附加轴向力 FS=ｅFr，Fa/Fr＞e 时，X=0.41,Y=0.87,Fa/Fr≤e 时，X=1,Y=0）（20 分）

七、试指出图示轴系中的错误,并说明错误原因（轴承采用油润滑，齿轮采用油润滑）（16 分）
