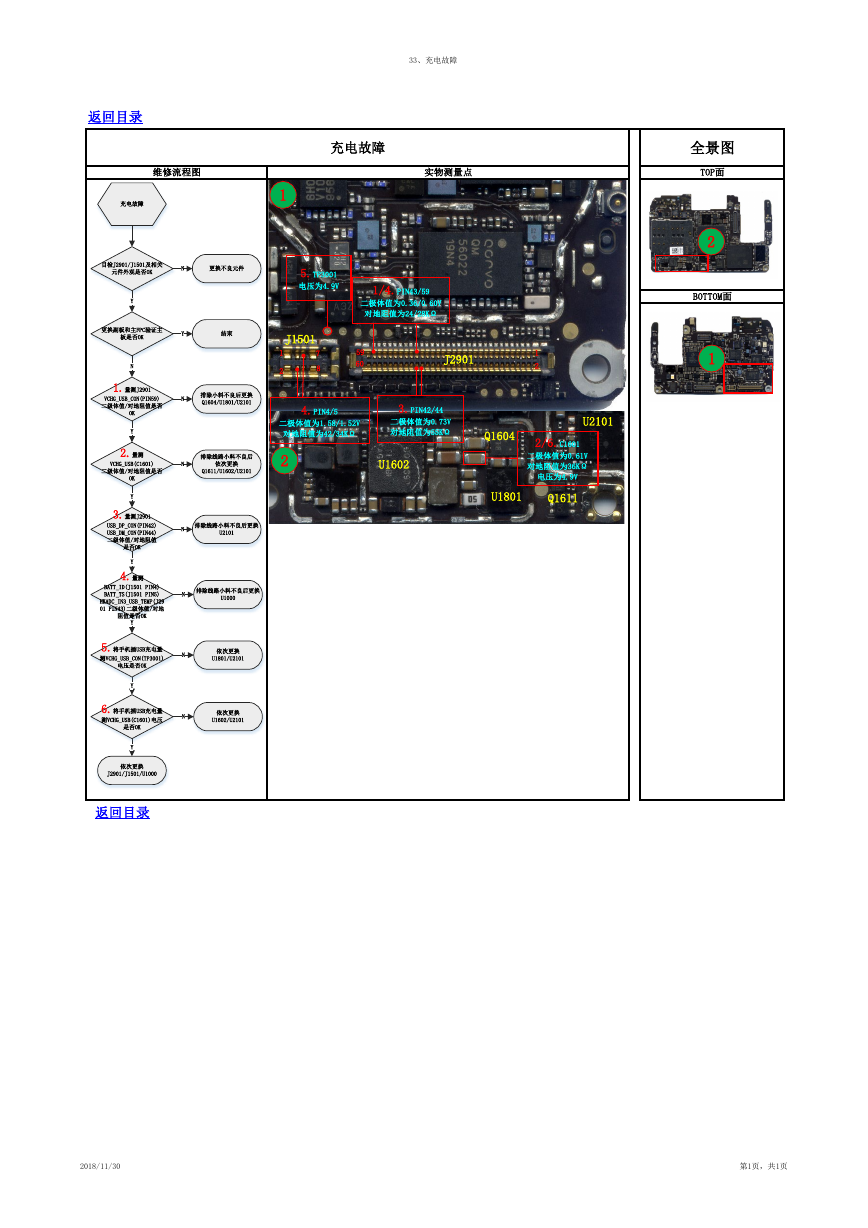

33、充电故障 返回目录 充电故障 维修流程图 实物测量点 充电故障 1 目检J2901/J1501及相关 元件外观是否OK N 更换不良元件 5.TP3001 电压为4.9V 1/4.PIN43/59 二极体值为0.36/0.60V 对地阻值为24/28KΩ 结束 J1501 1 2 7 8 59 60 J2901 1 2 全景图 TOP面 2 BOTTOM面 1 4.PIN4/5 二极体值为1.58/1.52V 对地阻值为42/34KΩ 3.PIN42/44 二极体值为0.73V 对地阻值为55KΩ 2 U1602 U2101 Q1604 2/6.C1601 二极体值为0.61V 对地阻值为36KΩ 电压为4.9V U1801 Q1611 Y 更换副板和主FPC验证主 板是否OK N 1.量测J2901 VCHG_USB_CON(PIN59) 二级体值/对地阻值是否 Y N OK Y 2.量测 排除小料不良后更换 Q1604/U1801/U2101 排除线路小料不良后 VCHG_USB(C1601) N 依次更换 二级体值/对地阻值是否 Q1611/U1602/U2101 N N N N 排除线路小料不良后更换 U2101 排除线路小料不良后更换 U1000 依次更换 U1801/U2101 依次更换 U1602/U2101 OK Y 3.量测J2901 USB_DP_CON(PIN42) USB_DM_CON(PIN44) 二级体值/对地阻值 是否OK Y 4.量测 BATT_ID(J1501 PIN4) BATT_TS(J1501 PIN5) HKADC_IN3_USB_TEMP(J29 01 PIN43)二级体值/对地 阻值是否OK Y 5.将手机插USB充电量 测VCHG_USB_CON(TP3001) 电压是否OK Y 6.将手机插USB充电量 测VCHG_USB(C1601)电压 是否OK Y 依次更换 J2901/J1501/U1000 返回目录 2018/11/30 第1页，共1页
