簡介

特色與規格

主機板配置圖

硬體設定

安裝主機板到機殼上

安裝CPU、散熱器及風扇組件

安裝系統記憶體

以NVIDIA SLI技術安裝兩張顯示卡

連接埠、接頭及切換開關

連接 S/PDIF：

NI8 SLI:

NI8 SLI GR:

BIOS設定

μGuru Utility（μGuru公用程式）

Brand Name:

Frequency:

Estimated New CPU Clock:

CPU Operating Speed：

User Define:

Voltages Control:

Power Cycle Statistics:

ABIT EQ Beep Control:

CPU Temperature/System Temperature/PWM Temperature:

All Voltages:

CPU/NB/SYS/AU/OTES FAN Speed:

CPU/NB/SYS FanEQ Control:

NB/SYS/AUX/OTES FanEQ Control:

Standard CMOS Features（標準CMOS參數設定）

Date (mm:dd:yy):

Time (hh:mm:ss):

IDE HDD Auto-Detection:

IDE Channel 0 Master/Slave, IDE Channel 1 Master/Slave, Extended IDE Drive:

Access Mode:

Capacity:

Cylinder:

Head:

Precomp:

Landing Zone:

Sector:

Drive A :

Halt On:

Base Memory:

Extended Memory:

Total Memory:

Advanced BIOS Features（BIOS進階功能設定）

Thermal Management

Limit CPUID MaxVal \(限制 CPUID 最大值\)

C1E Function

Execute Disable Bit

EIST Function

Hyper-Threading Technology

Quick Power On Self Test:

Hard Disk Boot Priority:

First Boot Device / Second Boot Device / Third Boot Device / Boot Other Device:

Boot Up Floppy Seek:

Boot Up NumLock Status:

Security Option:

MPS Version Ctrl For OS:

Delay For HDD (Secs):

Full Screen LOGO Show:

Advanced Chipset Features（晶片組進階功能參數設定）

Memory Timings

SLI Broadcast Aperture

LDT Frequency

Integrated Peripherals（整合週邊設定）

RAID Enable:

OnChip IDE-1 Controller:

OnChip IDE-2 Controller:

IDE Bus Master:

Serial-ATA 1/2

Serial-ATA 3/4

OnChip USB:

OnChip Audio Controller:

OnChip Lan Controller:

LAN Boot ROM

OnBoard SATA Controller

Onboard FDC Controller:

Power Management Features（電源管理模式設定）

ACPI Suspend Type

Power Button Function:

Wake-Up by PME# of PCI:

Resume by Ring:

WakeUp by Alarm:

POWER ON Function:

Restore On AC Power Loss:

PnP/PCI Configurations（PNP/PCI組態設定）

Init Display First

Resources Controlled By:

PCI/VGA Palette Snoop:

Maximum Payload Size

Load Fail-Safe Defaults（載入失效-安全恢復之預設值）

Load Optimized Defaults（載入最佳化效能預設值）

Set Password（設定密碼）

Save & Exit Setup（離開並儲存所有設定至CMOS）

Exit Without Saving（離開但不儲存設定至CMOS）

安裝nVidia nForce晶片組驅動程式

安裝Realtek Audio驅動程式

安裝Silicon Image 3132 SATA驅動程式（NI8-SLI）

安裝Silicon Image 3132 RAID驅動程式（NI8-SLI）

安裝USB 2.0驅動程式

安裝uGuru應用程式

製作NVRaid軟碟（32 bit/64 bit）

製作SIL3132Raid軟碟（32 bit/64 bit）（NI8-SLI）

POST碼的定義

疑難問題排除

重點提示 ……

如何獲得技術支援

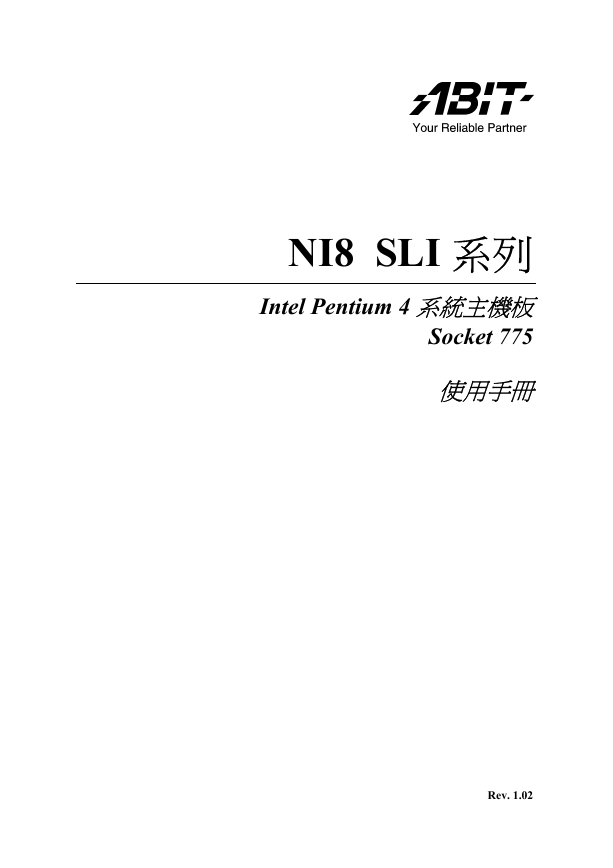

NI8 SLI 系列 Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.02

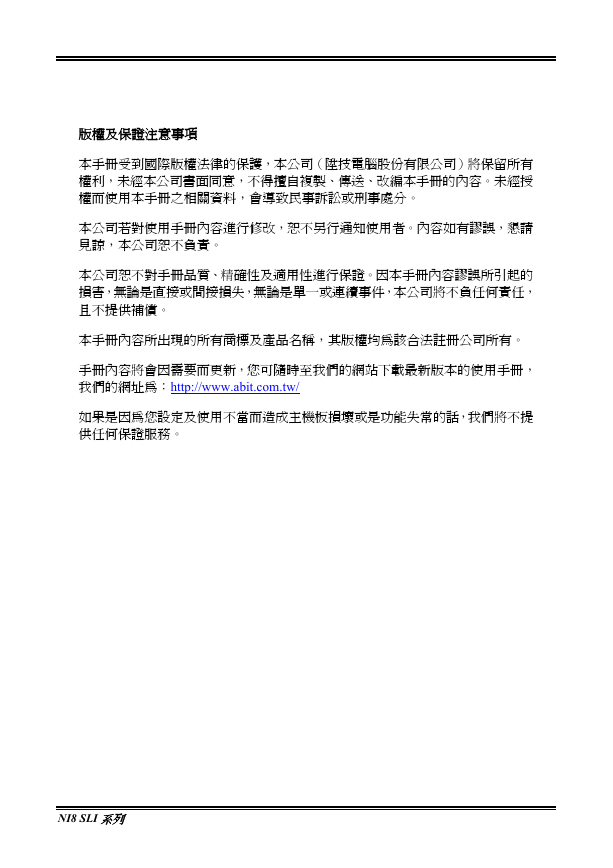

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 NI8 SLI 系列

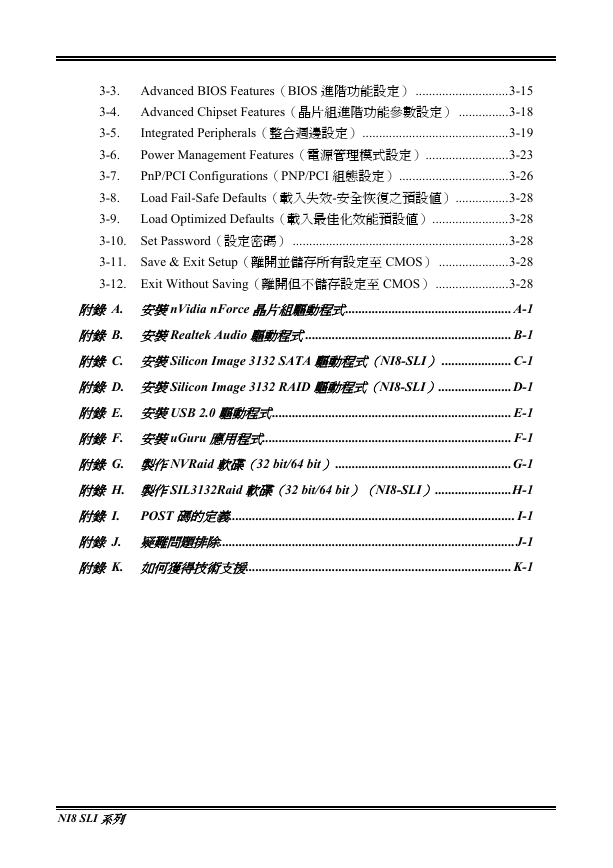

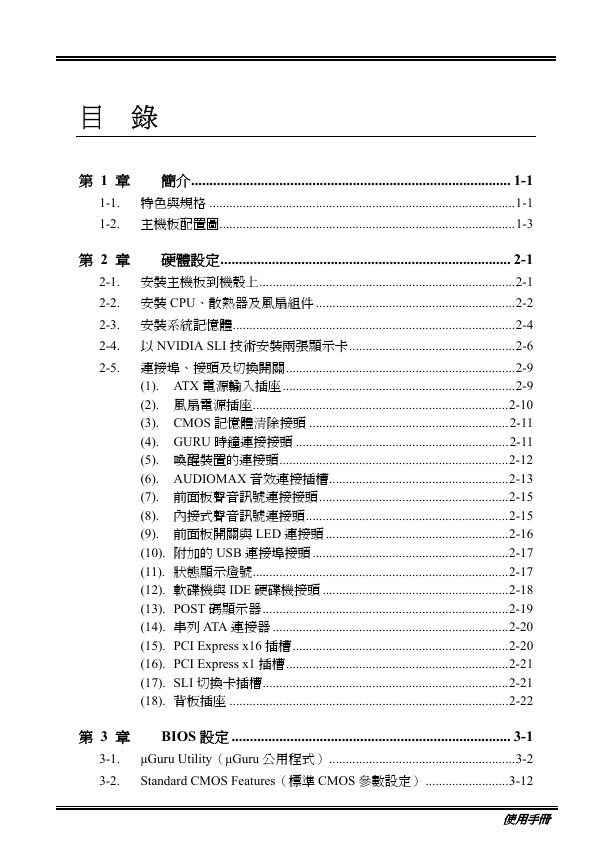

目錄第 1 章簡介....................................................................................... 1-1 1-1. 特色與規格 ............................................................................................1-1 1-2. 主機板配置圖.........................................................................................1-3 第 2 章硬體設定............................................................................... 2-1 2-1. 安裝主機板到機殼上.............................................................................2-1 2-2. 安裝 CPU、散熱器及風扇組件 ............................................................2-2 2-3. 安裝系統記憶體.....................................................................................2-4 2-4. 以 NVIDIA SLI 技術安裝兩張顯示卡..................................................2-6 2-5. 連接埠、接頭及切換開關.....................................................................2-9 (1). ATX 電源輸入插座......................................................................2-9 (2). 風扇電源插座.............................................................................2-10 (3). CMOS 記憶體清除接頭 ............................................................2-11 (4). GURU 時鐘連接接頭 ................................................................2-11 (5). 喚醒裝置的連接頭.....................................................................2-12 (6). AUDIOMAX 音效連接插槽......................................................2-13 (7). 前面板聲音訊號連接接頭.........................................................2-15 (8). 內接式聲音訊號連接頭.............................................................2-15 (9). 前面板開關與 LED 連接頭 .......................................................2-16 (10). 附加的 USB 連接埠接頭 ...........................................................2-17 (11). 狀態顯示燈號.............................................................................2-17 (12). 軟碟機與 IDE 硬碟機接頭 ........................................................2-18 (13). POST 碼顯示器..........................................................................2-19 (14). 串列 ATA 連接器 .......................................................................2-20 (15). PCI Express x16 插槽.................................................................2-20 (16). PCI Express x1 插槽...................................................................2-21 (17). SLI 切換卡插槽..........................................................................2-21 (18). 背板插座 ....................................................................................2-22 第 3 章 3-1. 3-2. BIOS 設定 ............................................................................ 3-1 Guru Utility（Guru 公用程式）........................................................3-2 Standard CMOS Features（標準 CMOS 參數設定）.........................3-12 使用手冊

3-3. Advanced BIOS Features（BIOS 進階功能設定） ............................3-15 3-4. Advanced Chipset Features（晶片組進階功能參數設定） ...............3-18 Integrated Peripherals（整合週邊設定）............................................3-19 3-5. Power Management Features（電源管理模式設定）.........................3-23 3-6. PnP/PCI Configurations（PNP/PCI 組態設定）.................................3-26 3-7. 3-8. Load Fail-Safe Defaults（載入失效-安全恢復之預設值）................3-28 3-9. Load Optimized Defaults（載入最佳化效能預設值）.......................3-28 3-10. Set Password（設定密碼） .................................................................3-28 3-11. Save & Exit Setup（離開並儲存所有設定至 CMOS） .....................3-28 3-12. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-28 附錄 A. 安裝nVidia nForce 晶片組驅動程式..................................................A-1 附錄 B. 安裝Realtek Audio 驅動程式..............................................................B-1 附錄 C. 安裝Silicon Image 3132 SATA 驅動程式（NI8-SLI）.....................C-1 附錄 D. 安裝Silicon Image 3132 RAID 驅動程式（NI8-SLI）......................D-1 附錄 E. 安裝USB 2.0 驅動程式........................................................................E-1 附錄 F. 安裝uGuru 應用程式...........................................................................F-1 附錄 G. 製作NVRaid 軟碟（32 bit/64 bit）.....................................................G-1 附錄 H. 製作SIL3132Raid 軟碟（32 bit/64 bit）（NI8-SLI）.......................H-1 附錄 I. POST 碼的定義...................................................................................... I-1 附錄 J. 疑難問題排除.........................................................................................J-1 附錄 K. 如何獲得技術支援................................................................................K-1 NI8 SLI 系列

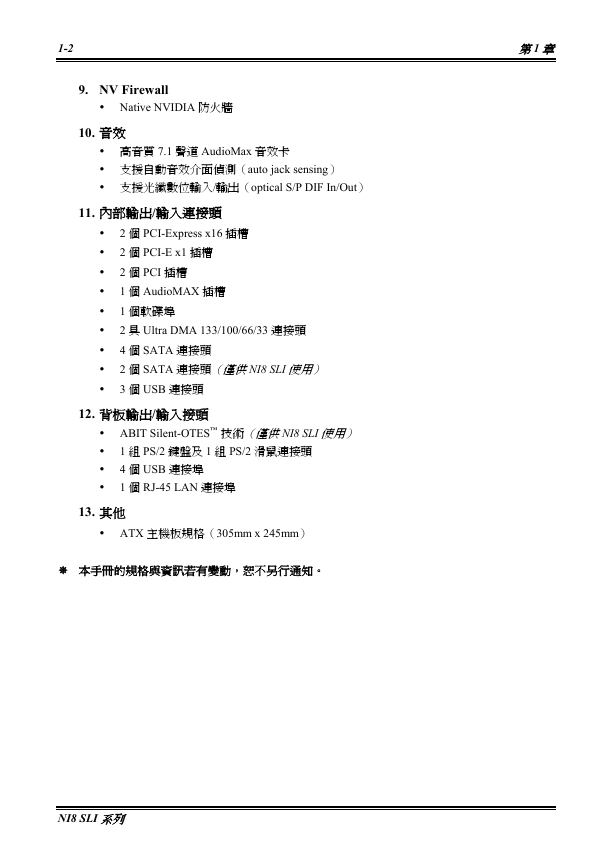

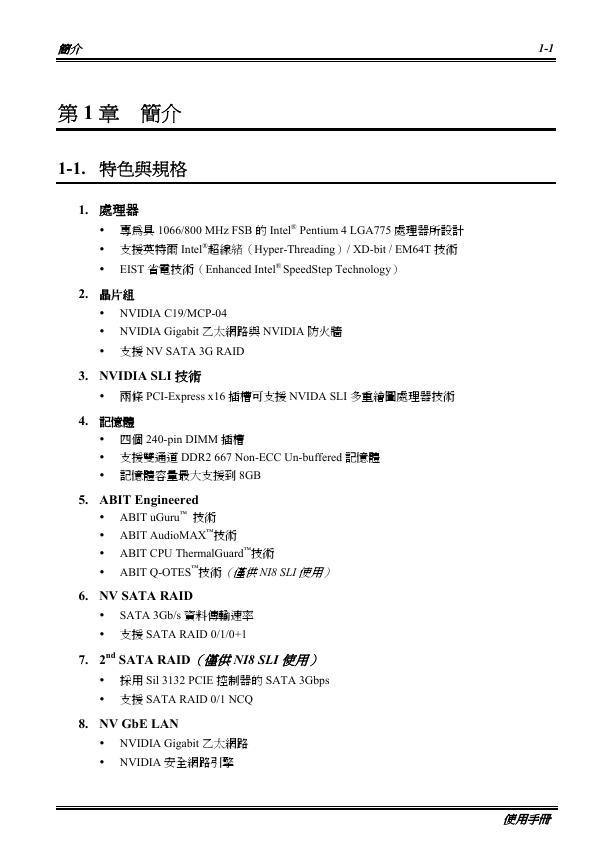

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. 處理器 ! 專為具 1066/800 MHz FSB 的 Intelﬁ Pentium 4 LGA775 處理器所設計 ! 支援英特爾 Intelﬁ超線緒（Hyper-Threading）/ XD-bit / EM64T 技術 ! EIST 省電技術（Enhanced Intelﬁ SpeedStep Technology） 2. 晶片組 ! NVIDIA C19/MCP-04 ! NVIDIA Gigabit 乙太網路與 NVIDIA 防火牆 ! 支援 NV SATA 3G RAID 3. NVIDIA SLI 技術 ! 兩條 PCI-Express x16 插槽可支援 NVIDA SLI 多重繪圖處理器技術 4. 記憶體 ! 四個 240-pin DIMM 插槽 ! 支援雙通道 DDR2 667 Non-ECC Un-buffered 記憶體 ! 記憶體容量最大支援到 8GB 5. ABIT Engineered ! ABIT uGuru 技術 ! ABIT AudioMAX技術 ! ABIT CPU ThermalGuard技術 ! ABIT Q-OTES技術（僅供NI8 SLI 使用） 6. NV SATA RAID ! SATA 3Gb/s 資料傳輸速率 ! 支援 SATA RAID 0/1/0+1 7. 2nd SATA RAID（僅供NI8 SLI 使用） ! 採用 Sil 3132 PCIE 控制器的 SATA 3Gbps ! 支援 SATA RAID 0/1 NCQ 8. NV GbE LAN ! NVIDIA Gigabit 乙太網路 ! NVIDIA 安全網路引擎使用手冊

1-2 第1 章 9. NV Firewall ! Native NVIDIA 防火牆 10. 音效 ! 高音質 7.1 聲道 AudioMax 音效卡 ! 支援自動音效介面偵測（auto jack sensing） ! 支援光纖數位輸入/輸出（optical S/P DIF In/Out） 11. 內部輸出/輸入連接頭 ! 2 個 PCI-Express x16 插槽 ! 2 個 PCI-E x1 插槽 ! 2 個 PCI 插槽 ! 1 個 AudioMAX 插槽 ! 1 個軟碟埠 ! 2 具 Ultra DMA 133/100/66/33 連接頭 ! 4 個 SATA 連接頭 ! 2 個 SATA 連接頭（僅供NI8 SLI 使用） ! 3 個 USB 連接頭 12. 背板輸出/輸入接頭 ! ABIT Silent-OTES 技術（僅供NI8 SLI 使用） ! 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 ! 4 個 USB 連接埠 ! 1 個 RJ-45 LAN 連接埠 13. 其他 ! ATX 主機板規格（305mm x 245mm） # 本手冊的規格與資訊若有變動，恕不另行通知。 NI8 SLI 系列

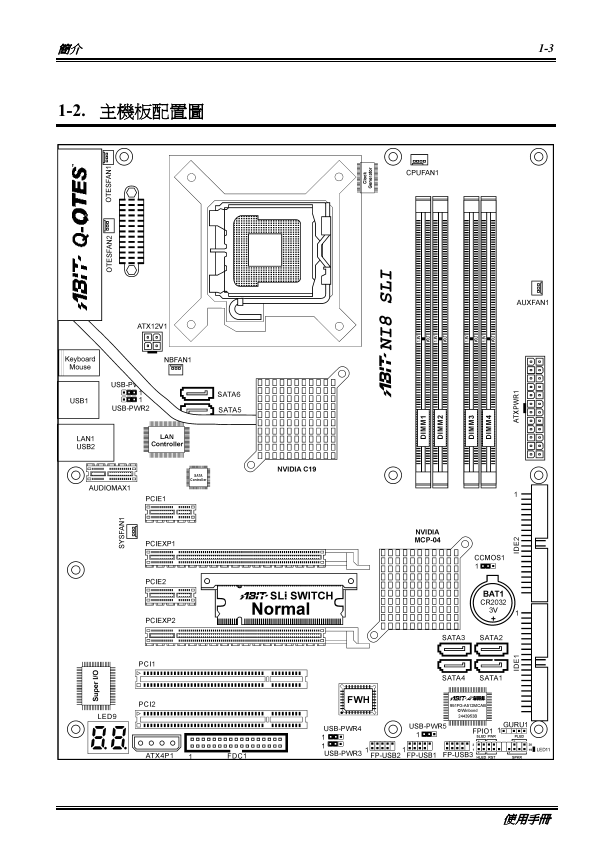

簡介 1-3 1-2. 主機板配置圖使用手冊

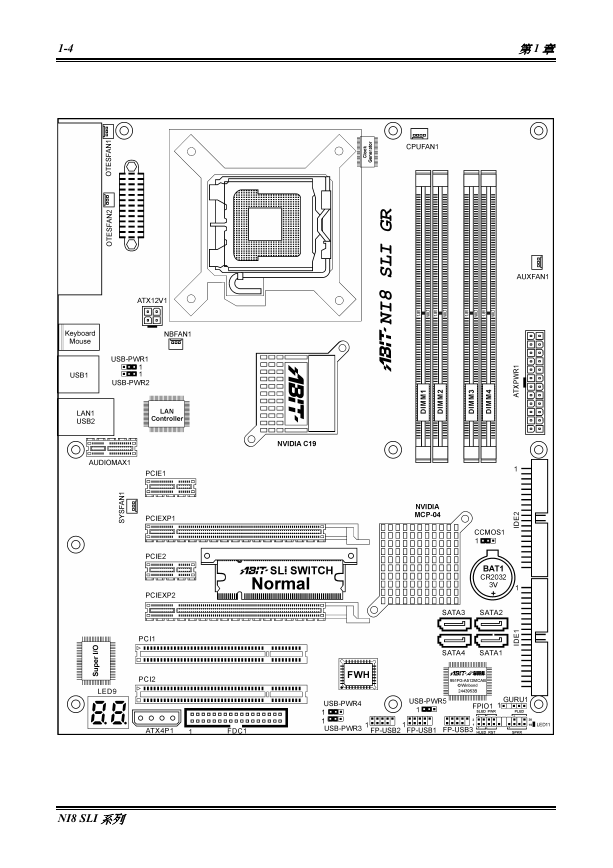

1-4 第1 章 NI8 SLI 系列
