GD8 系列 (GD8, GD8-V, GD8-M, GD8-MV) Intel Pentium 4 系統主機板 Socket 775 使用手冊 Rev. 1.00

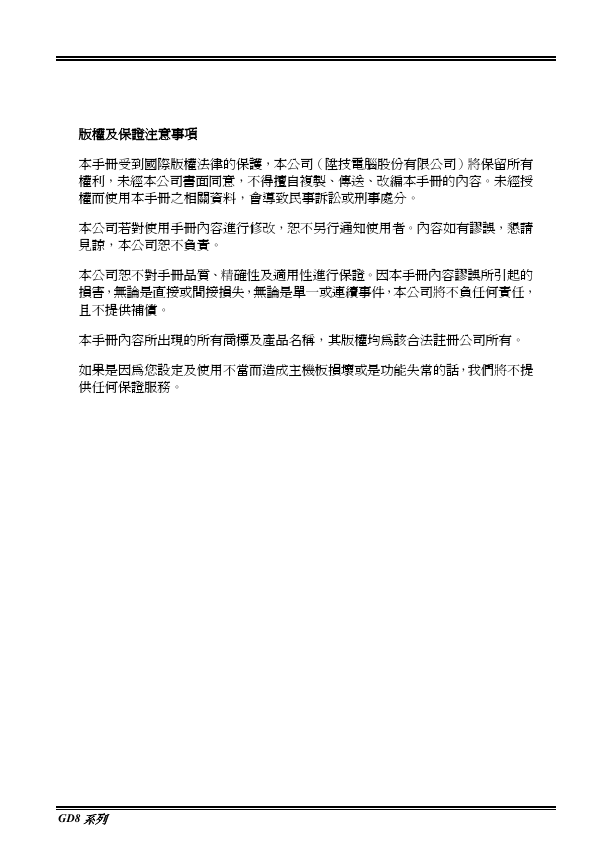

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 GD8 系列

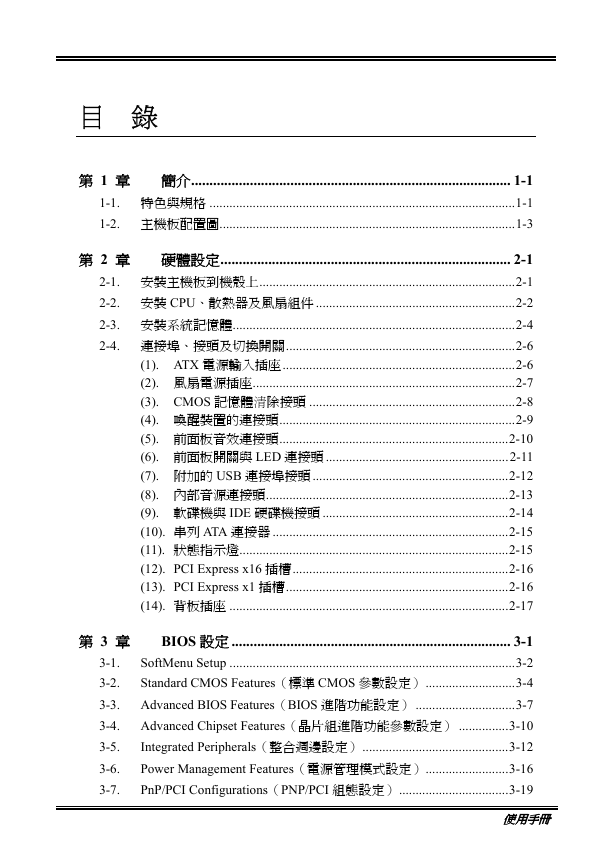

目錄第 1 章簡介....................................................................................... 1-1 1-1. 特色與規格 ............................................................................................1-1 1-2. 主機板配置圖.........................................................................................1-3 第 2 章硬體設定............................................................................... 2-1 2-1. 安裝主機板到機殼上.............................................................................2-1 2-2. 安裝 CPU、散熱器及風扇組件 ............................................................2-2 2-3. 安裝系統記憶體.....................................................................................2-4 2-4. 連接埠、接頭及切換開關.....................................................................2-6 (1). ATX 電源輸入插座......................................................................2-6 (2). 風扇電源插座...............................................................................2-7 (3). CMOS 記憶體清除接頭 ..............................................................2-8 (4). 喚醒裝置的連接頭.......................................................................2-9 (5). 前面板音效連接頭.....................................................................2-10 (6). 前面板開關與 LED 連接頭 .......................................................2-11 (7). 附加的 USB 連接埠接頭 ...........................................................2-12 (8). 內部音源連接頭.........................................................................2-13 (9). 軟碟機與 IDE 硬碟機接頭 ........................................................2-14 (10). 串列 ATA 連接器 .......................................................................2-15 (11). 狀態指示燈.................................................................................2-15 (12). PCI Express x16 插槽.................................................................2-16 (13). PCI Express x1 插槽...................................................................2-16 (14). 背板插座 ....................................................................................2-17 BIOS 設定 ............................................................................ 3-1 第 3 章 SoftMenu Setup ......................................................................................3-2 3-1. 3-2. Standard CMOS Features（標準 CMOS 參數設定）...........................3-4 3-3. Advanced BIOS Features（BIOS 進階功能設定） ..............................3-7 3-4. Advanced Chipset Features（晶片組進階功能參數設定） ...............3-10 Integrated Peripherals（整合週邊設定）............................................3-12 3-5. 3-6. Power Management Features（電源管理模式設定）.........................3-16 PnP/PCI Configurations（PNP/PCI 組態設定）.................................3-19 3-7. 使用手冊

PC Health Status（電腦健康狀態設定）............................................3-20 3-8. Load Fail-Safe Defaults（載入失效-安全恢復之預設值）................3-22 3-9. 3-10. Load Optimized Defaults（載入最佳化效能預設值）.......................3-22 3-11. Set Password（設定密碼） .................................................................3-22 3-12. Save & Exit Setup（離開並儲存所有設定至 CMOS） .....................3-22 3-13. Exit Without Saving（離開但不儲存設定至 CMOS） ......................3-22 附錄 A. 安裝英特爾晶片組驅動程式................................................................A-1 附錄 B. 安裝ITE IDE 控制器驅動程式（GD8, GD8-M）.............................B-1 附錄 C. 安裝音效驅動程式................................................................................C-1 附錄 D. 安裝VGA 驅動程式（GD8-M, GD8-MV）........................................D-1 附錄 E. 安裝區域網路驅動程式........................................................................E-1 附錄 F. 安裝USB 2.0 驅動程式........................................................................F-1 附錄 G. FlashMenu（BIOS 更新程式）..........................................................G-1 附錄 H. ABIT EQ（硬體醫師應用程式）........................................................H-1 附錄 I. 疑難問題排除......................................................................................... I-1 附錄 J. 如何獲得技術支援.................................................................................J-1 GD8 系列

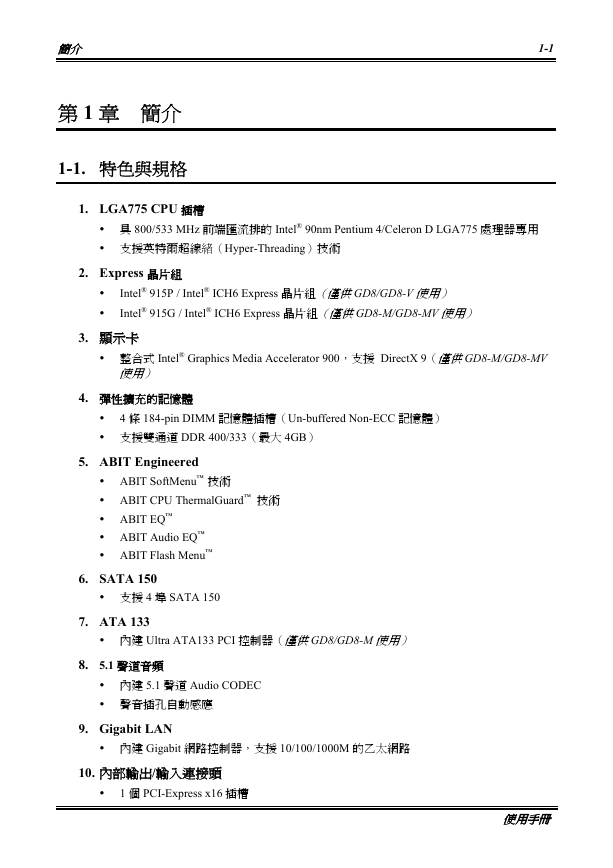

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. LGA775 CPU 插槽 ! 具 800/533 MHz 前端匯流排的 Intelﬁ 90nm Pentium 4/Celeron D LGA775 處理器專用 ! 支援英特爾超線緒（Hyper-Threading）技術 2. Express 晶片組 ! Intelﬁ 915P / Intelﬁ ICH6 Express 晶片組（僅供GD8/GD8-V 使用） ! Intelﬁ 915G / Intelﬁ ICH6 Express 晶片組（僅供GD8-M/GD8-MV 使用） 3. 顯示卡 ! 整合式 Intelﬁ Graphics Media Accelerator 900，支援 DirectX 9（僅供GD8-M/GD8-MV 使用） 4. 彈性擴充的記憶體 ! 4 條 184-pin DIMM 記憶體插槽（Un-buffered Non-ECC 記憶體） ! 支援雙通道 DDR 400/333（最大 4GB） 5. ABIT Engineered ! ABIT SoftMenu 技術 ! ABIT CPU ThermalGuard 技術 ! ABIT EQ ! ABIT Audio EQ ! ABIT Flash Menu 6. SATA 150 ! 支援 4 埠 SATA 150 7. ATA 133 ! 內建 Ultra ATA133 PCI 控制器（僅供GD8/GD8-M 使用） 8. 5.1 聲道音頻 ! 內建 5.1 聲道 Audio CODEC ! 聲音插孔自動感應 9. Gigabit LAN ! 內建 Gigabit 網路控制器，支援 10/100/1000M 的乙太網路 10. 內部輸出/輸入連接頭 ! 1 個 PCI-Express x16 插槽使用手冊

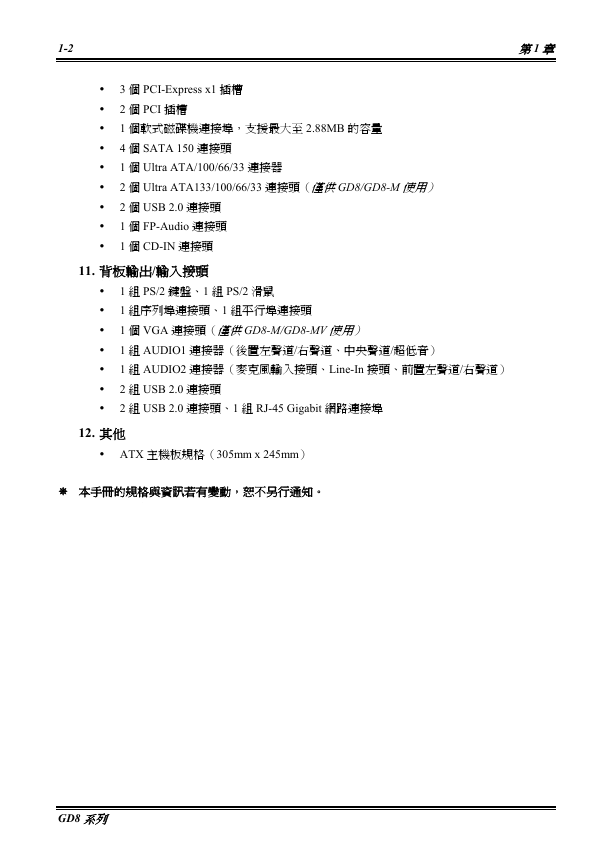

1-2 第1 章 ! 3 個 PCI-Express x1 插槽 ! 2 個 PCI 插槽 ! 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 ! 4 個 SATA 150 連接頭 ! 1 個 Ultra ATA/100/66/33 連接器 ! 2 個 Ultra ATA133/100/66/33 連接頭（僅供GD8/GD8-M 使用） ! 2 個 USB 2.0 連接頭 ! 1 個 FP-Audio 連接頭 ! 1 個 CD-IN 連接頭 11. 背板輸出/輸入接頭 ! 1 組 PS/2 鍵盤、1 組 PS/2 滑鼠 ! 1 組序列埠連接頭、1 組平行埠連接頭 ! 1 個 VGA 連接頭（僅供GD8-M/GD8-MV 使用） ! 1 組 AUDIO1 連接器（後置左聲道/右聲道、中央聲道/超低音） ! 1 組 AUDIO2 連接器（麥克風輸入接頭、Line-In 接頭、前置左聲道/右聲道） ! 2 組 USB 2.0 連接頭 ! 2 組 USB 2.0 連接頭、1 組 RJ-45 Gigabit 網路連接埠 12. 其他 ! ATX 主機板規格（305mm x 245mm） # 本手冊的規格與資訊若有變動，恕不另行通知。 GD8 系列

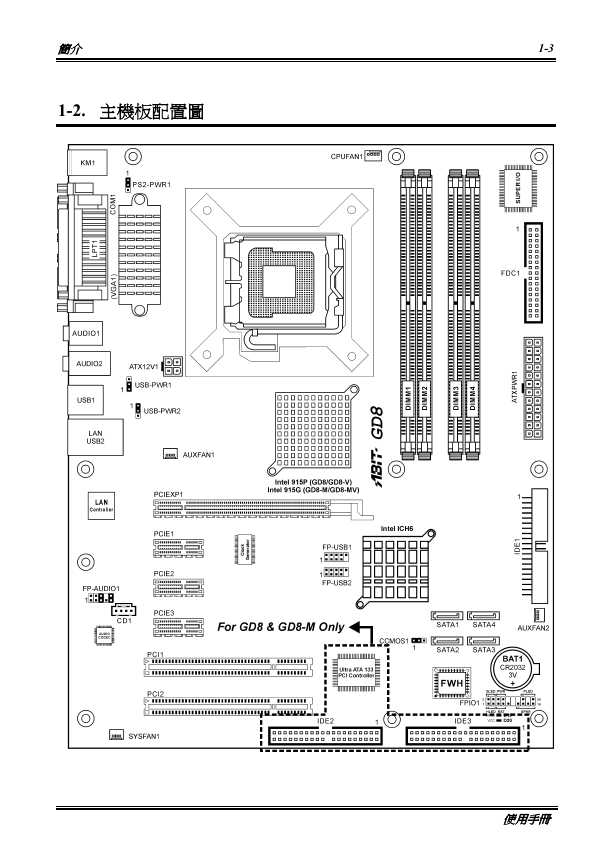

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第1 章 GD8 系列
