BIM数据进入ArcGIS平台解决方案

背景

IFC转换方案

环境需求

转换过程

其它内容

技术关键点

其它说明

文档编号版本号 BIM 数据进入 ArcGIS 平台解决方案 Esri 中国信息技术有限公司 2016 年 11 月网址：www.esrichina.com.cn 技术支持网站：support.esrichina.com.cn 电话：010-57632288 技术支持热线：400-819-2881

制定及修订记录版本完成日期编写/修订编写纪要者备注 1.0 2016 年 11 月全部内容徐汝坤 3

目录 BIM 数据进入 ARCGIS 平台解决方案........................................................................................1 背景................................................................................................................................................. 5 IFC 转换方案..................................................................................................................................6 技术关键点..................................................................................................................................... 9 4

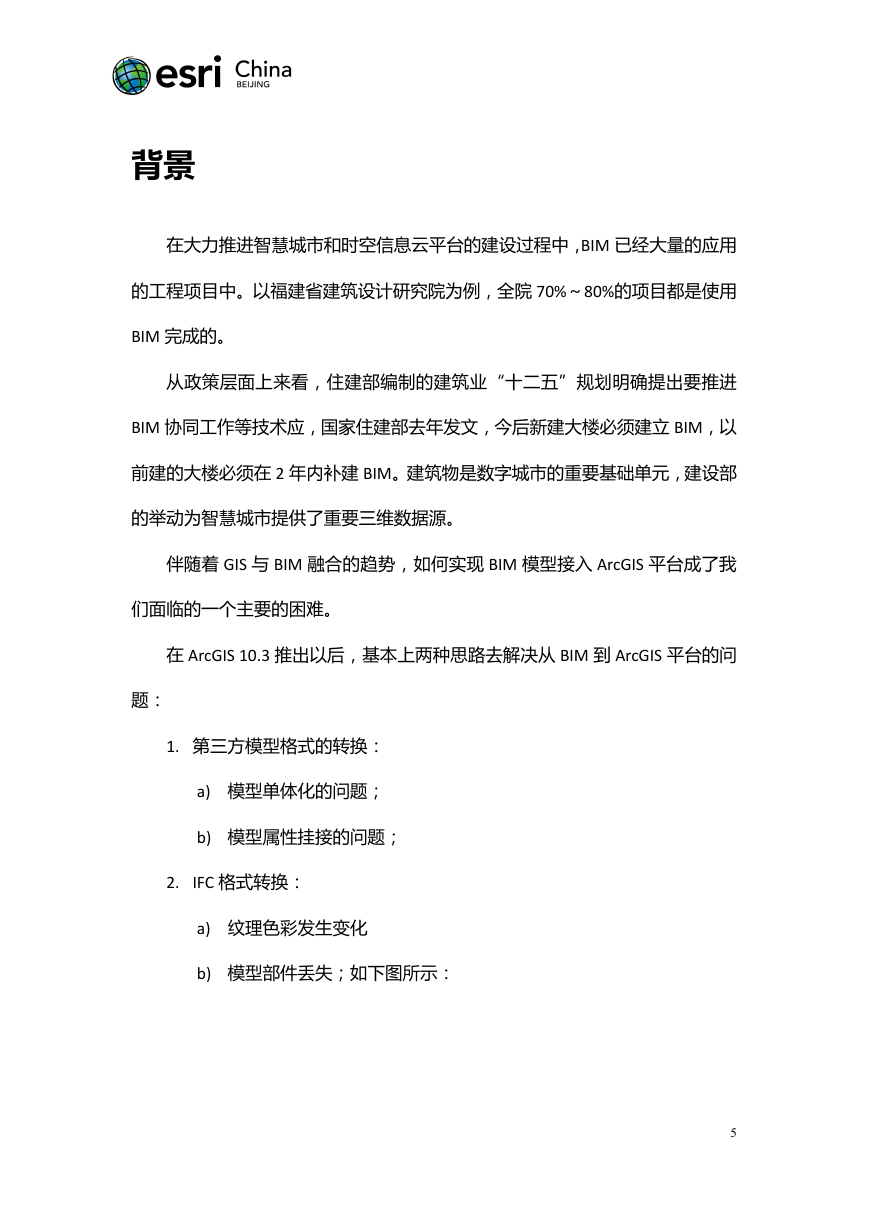

背景在大力推进智慧城市和时空信息云平台的建设过程中，BIM 已经大量的应用的工程项目中。以福建省建筑设计研究院为例，全院 70%～80%的项目都是使用 BIM 完成的。从政策层面上来看，住建部编制的建筑业“十二五”规划明确提出要推进 BIM 协同工作等技术应，国家住建部去年发文，今后新建大楼必须建立 BIM，以前建的大楼必须在 2 年内补建 BIM。建筑物是数字城市的重要基础单元，建设部的举动为智慧城市提供了重要三维数据源。伴随着 GIS 与 BIM 融合的趋势，如何实现 BIM 模型接入 ArcGIS 平台成了我们面临的一个主要的困难。在 ArcGIS 10.3 推出以后，基本上两种思路去解决从 BIM 到 ArcGIS 平台的问题： 1. 第三方模型格式的转换： a) 模型单体化的问题； b) 模型属性挂接的问题； 2. IFC 格式转换： a) 纹理色彩发生变化 b) 模型部件丢失；如下图所示： 5

IFC 转换在 ArcScene 中的效果原始模型在 BIM 软件中的效果基于此，在大量测试的基础之上实现了从 BIM 的 IFC 格式模型到 Multipatch 类型的数据转换。 IFC 转换方案在该方案中，采用了第三方软件和程序开发相结合的方式实现了从 IFC 格式的模型到 Multipatch 的完美转换。环境需求 1. 第三方程序：FZKViewer，实现从 IFC 到 WRL 格式的转换； 2. ArcGIS for Desktop：含三维、互操作两个扩展模块；转换过程 1. IFC 转成 WRL 格式： a) 启动 FZKViewer，加载 IFC 格式的模型。FileOpenOpen IFC File… 6

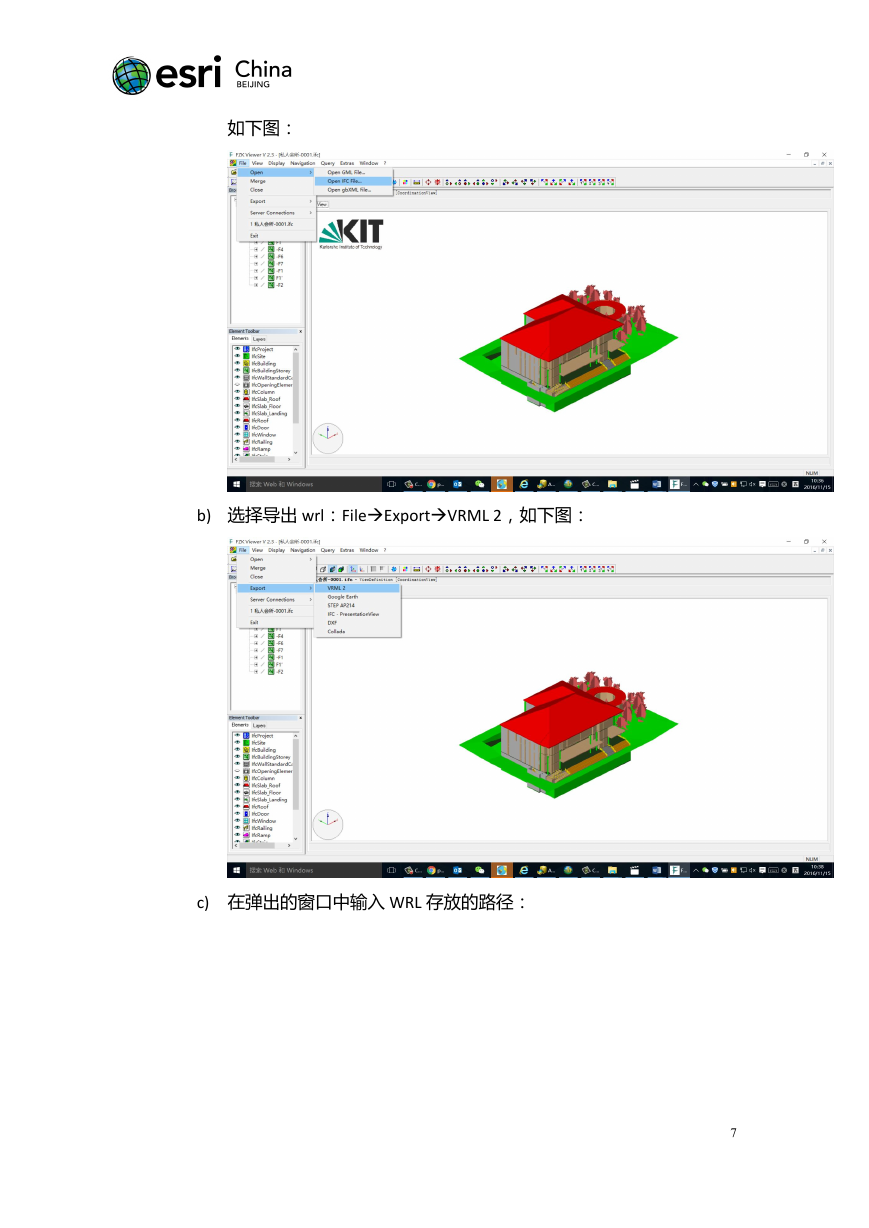

如下图： b) 选择导出 wrl：FileExportVRML 2，如下图： c) 在弹出的窗口中输入 WRL 存放的路径： 7

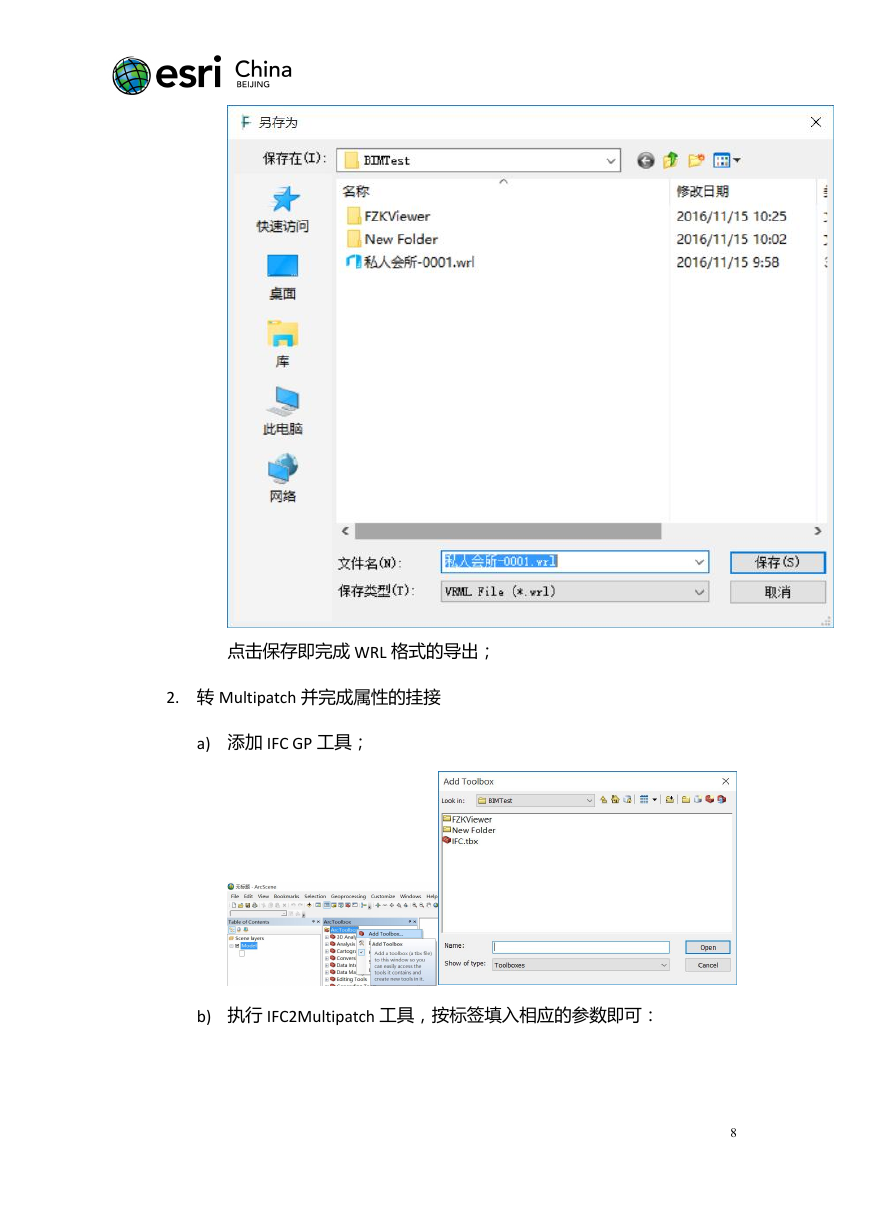

点击保存即完成 WRL 格式的导出； 2. 转 Multipatch 并完成属性的挂接 a) 添加 IFC GP 工具； b) 执行 IFC2Multipatch 工具，按标签填入相应的参数即可： 8
