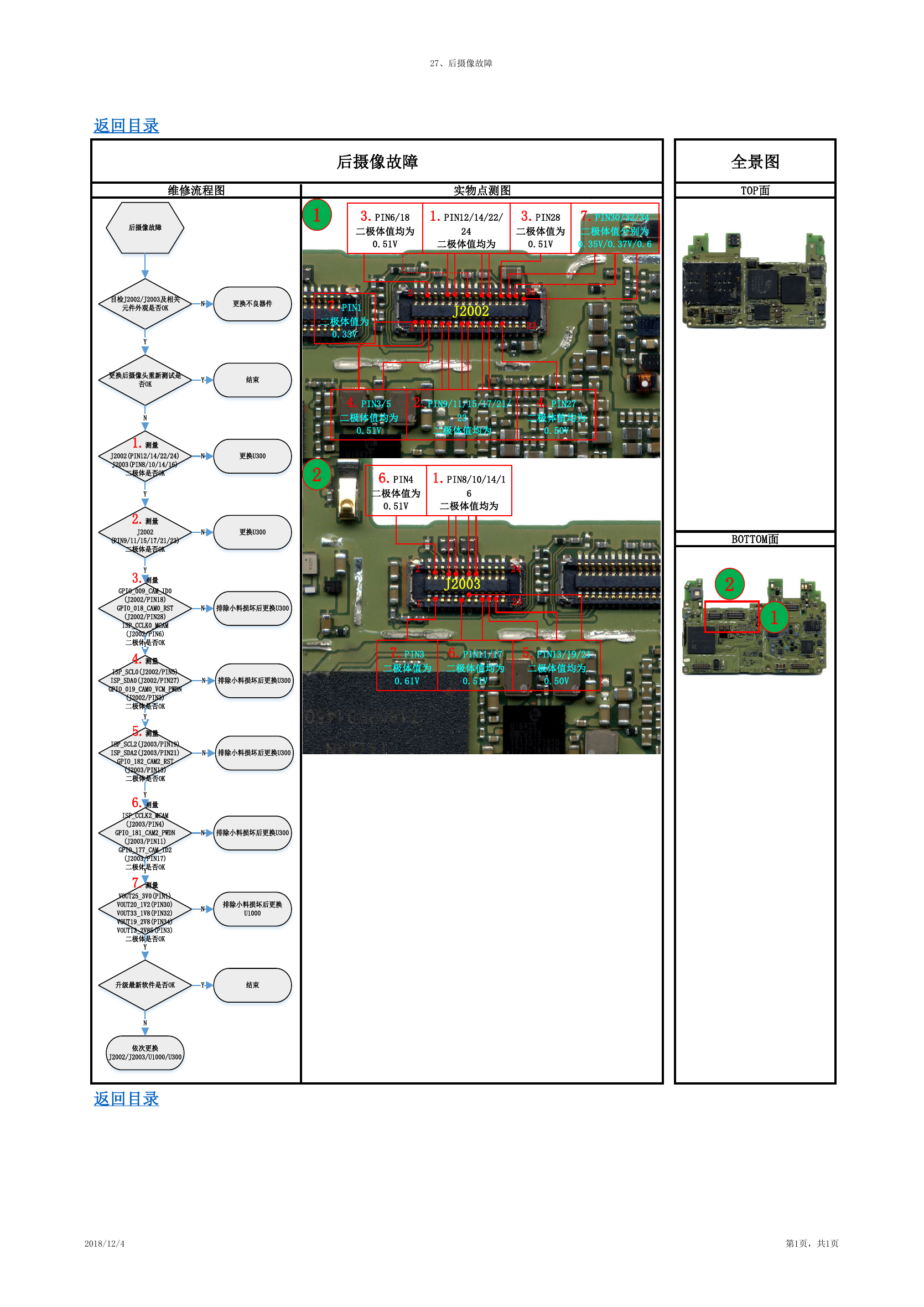

27、后摄像故障 返回目录 后摄像故障 后摄像故障 维修流程图 实物点测图 全景图 TOP面 1 3.PIN6/18 二极体值均为 1.PIN12/14/22/ 24 3.PIN28 二极体值为 0.51V 二极体值均为 0.51V 7.PIN30/32/34 二极体值分别为 0.35V/0.37V/0.6 7.PIN1 二极体值为 0.33V 2 1 J2002 34 33 4.PIN3/5 二极体值均为 2.PIN9/11/15/17/21/ 4.PIN27 23 二极体值均为 0.50V 0.51V 二极体值均为 2 6.PIN4 二极体值为 1.PIN8/10/14/1 6 0.51V 二极体值均为 2 1 J2003 24 23 7.PIN3 二极体值为 0.61V 6.PIN11/17 二极体值均为 5.PIN13/19/21 二极体值均为 0.51V 0.50V BOTTOM面 2 1 目检J2002/J2003及相关 元件外观是否OK N 更换不良器件 Y N N 结束 更换U300 更换U300 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 N 排除小料损坏后更换U300 Y 更换后摄像头重新测试是 否OK N 1.测量 J2002(PIN12/14/22/24) J2003(PIN8/10/14/16) 二极体是否OK Y 2.测量 J2002 (PIN9/11/15/17/21/23) 二极体是否OK Y 3.测量 GPIO_009_CAM_ID0 (J2002/PIN18) GPIO_018_CAM0_RST (J2002/PIN28) ISP_CCLK0_MCAM (J2002/PIN6) 二极体是否OK 4.测量 Y ISP_SCL0(J2002/PIN5) ISP_SDA0(J2002/PIN27) GPIO_019_CAM0_VCM_PWDN (J2002/PIN3) 二极体是否OK Y 5.测量 ISP_SCL2(J2003/PIN19) ISP_SDA2(J2003/PIN21) GPIO_182_CAM2_RST (J2003/PIN13) 二极体是否OK Y 6.测量 ISP_CCLK2_MCAM (J2003/PIN4) GPIO_181_CAM2_PWDN N 排除小料损坏后更换U300 (J2003/PIN11) GPIO_177_CAM_ID2 (J2003/PIN17) 二极体是否OK 7.测量 Y VOUT25_3V0(PIN1) VOUT20_1V2(PIN30) VOUT33_1V8(PIN32) VOUT19_2V8(PIN34) VOUT13_2V85(PIN3) 二极体是否OK Y N 排除小料损坏后更换 U1000 升级最新软件是否OK Y 结束 N 依次更换 J2002/J2003/U1000/U300 返回目录 2018/12/4 第1页，共1页
