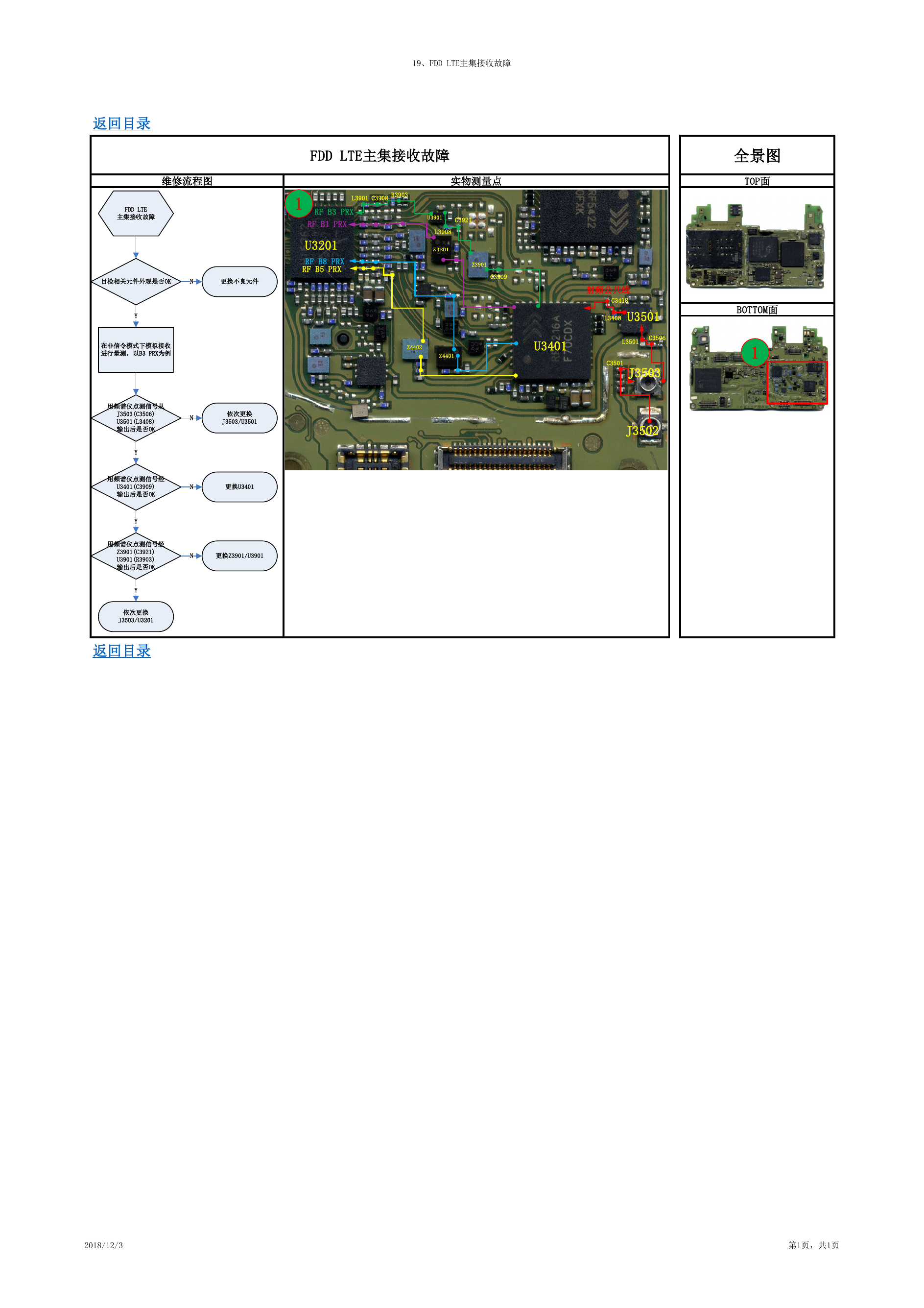

1 L3901 C3908 R3903 RF B3 PRX RF B1 PRX U3901 C3921 L3908 U3201 RF B8 PRX RF B5 PRX Z3901 C3909 Z4402 Z4401 U3401 射频公共线 C3418 L3408 U3501 L3501 C3506 C3501 J3503 J3502 全景图 TOP面 BOTTOM面 1 19、FDD LTE主集接收故障 FDD LTE主集接收故障 维修流程图 实物测量点 返回目录 FDD LTE 主集接收故障 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B3 PRX为例 用频谱仪点测信号从 J3503(C3506) U3501(L3408) 输出后是否OK Y 用频谱仪点测信号经 U3401(C3909) 输出后是否OK Y 用频谱仪点测信号经 Z3901(C3921) U3901(R3903) 输出后是否OK Y 依次更换 J3503/U3201 返回目录 N N 依次更换 J3503/U3501 更换U3401 N 更换Z3901/U3901 2018/12/3 第1页，共1页
