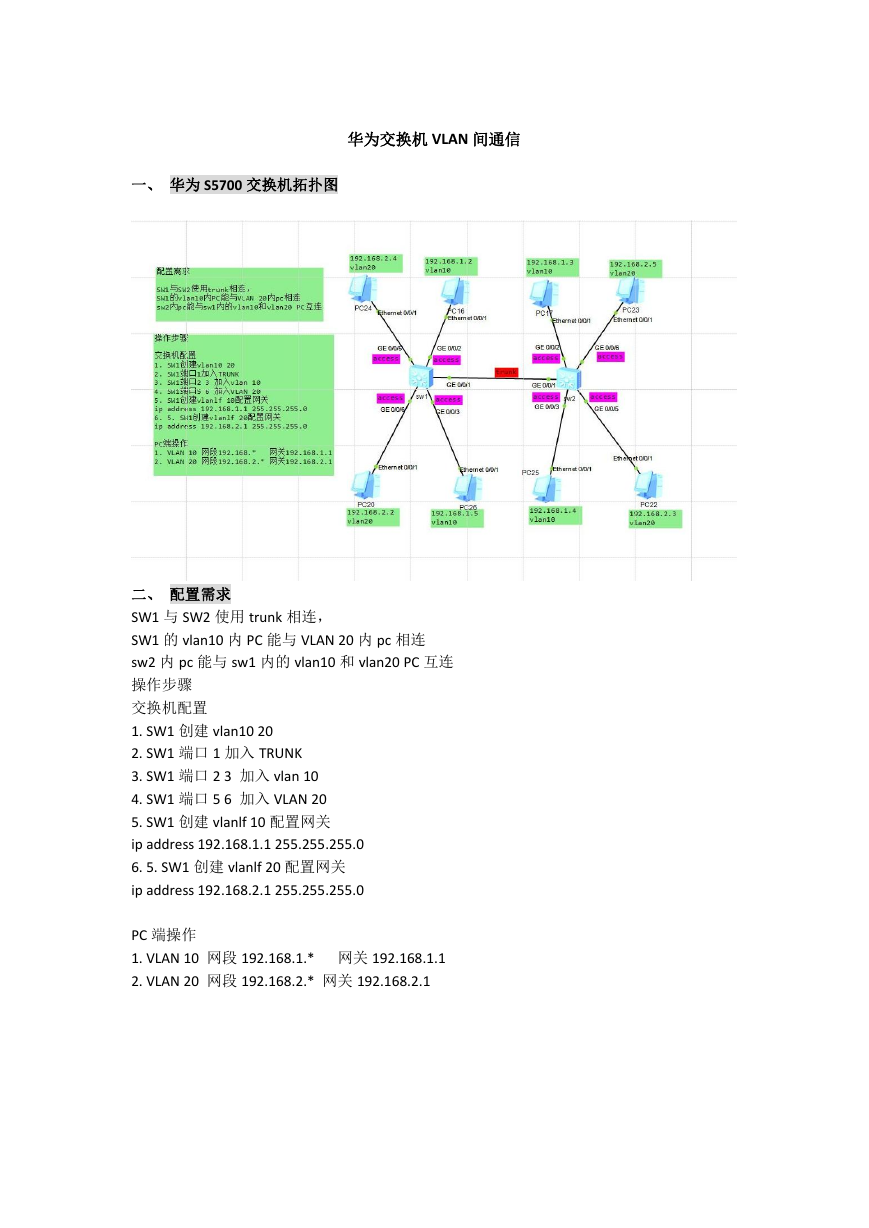

华为交换机 VLAN 间通信 一、 华为 S5700 交换机拓扑图 二、 配置需求 SW1 与 SW2 使用 trunk 相连， SW1 的 vlan10 内 PC 能与 VLAN 20 内 pc 相连 sw2 内 pc 能与 sw1 内的 vlan10 和 vlan20 PC 互连 操作步骤 交换机配置 1. SW1 创建 vlan10 20 2. SW1 端口 1 加入 TRUNK 3. SW1 端口 2 3 加入 vlan 10 4. SW1 端口 5 6 加入 VLAN 20 5. SW1 创建 vlanlf 10 配置网关 ip address 192.168.1.1 255.255.255.0 6. 5. SW1 创建 vlanlf 20 配置网关 ip address 192.168.2.1 255.255.255.0 PC 端操作 1. VLAN 10 网段 192.168.1.* 网关 192.168.1.1 2. VLAN 20 网段 192.168.2.* 网关 192.168.2.1 

三、 操作命令 SW1 操作命令 system view [Huawei]sysname SW1 [SW1]vlan batch 10 20 [SW1]interface GigabitEthernet 0/0/1 [SW1-GigabitEthernet0/0/1]port link-type trunk [SW1-GigabitEthernet0/0/1]port trunk allow-pass vlan all [SW1-GigabitEthernet0/0/1]quit [SW1]port-group group-member G 0/0/2 G 0/0/3 [SW1-port-group]port link-type access [SW1-port-group]port default vlan 10 [SW1-port-group]quit [SW1]port-group group-member G 0/0/5 G 0/0/6 [SW1-port-group]port link-type access [SW1-port-group]port default vlan 20 [SW1-port-group]quit [SW1]interface Vlanif 10 [SW1-Vlanif10]IP address 192.168.1.1 255.255.255.0 [SW1-port-group]quit [SW1]interface Vlanif 20 [SW1-Vlanif20]ip address 192.168.2.1 24 [SW1]display current-configuration SW2 操作命令 system view [Huawei]sysname [SW2]interface GigabitEthernet 0/0/1 [SW2-GigabitEthernet0/0/1]port link-type trunk [SW2-GigabitEthernet0/0/1]port trunk allow-pass vlan all [SW2-GigabitEthernet0/0/1]quit [SW2]port-group group-member G 0/0/2 G 0/0/3 [SW2-port-group]port link-type access [SW2-port-group]port default vlan 10 [SW2-port-group]quit [SW2]port-group group-member G 0/0/5 G 0/0/6 [SW2-port-group]port link-type access [SW2-port-group]port default vlan 20 [SW2-port-group]quit [SW2]interface Vlanif 10 [SW2-Vlanif10]IP address 192.168.1.1 255.255.255.0 [SW2-port-group]quit 配置 turnk 通过组配置端口 配置 access 通过组配置端口 配置 access 配置网关地址 配置网关地址 查看系统配置 配置 turnk 通过组配置端口 配置 access 配置 access 配置网关地址 

[SW2]interface Vlanif 20 [SW2-Vlanif20]ip address 192.168.2.1 24 [SW2]display current-configuration 配置网关地址 查看系统配置 四、 电脑 PC 端操作 vlan10 内 PC 地址 IP 地址： 192.168.1.* （2-254IP 地址） 子网掩码： 255.255.255.0 网关地址：192.168.1.1 vlan20 内 PC 地址 IP 地址： 192.168.2.* （2-254IP 地址） 子网掩码： 255.255.255.0 网关地址：192.168.2.1
