    1 接口说明
    1.1 接口类型说明
    1.2 接口命名规则
    1.3 接口信息查看
    1.4 查看接口描述信息
    2 以太网接口配置
    2.1 以太网接口概述
    2.2 配置以太网单接口
    2.3 批量配置以太网接口
    2.4 维护以太网接口
    2.5 以太网接口配置实例
    3 逻辑接口配置
    3.1 Loopback接口配置
    3.1.1 Loopback接口概述
    3.1.2 配置Loopback接口
    3.1.3 维护Loopback接口
    3.1.4 Loopback接口配置实例
    3.2 NULL接口配置
    3.2.1 NULL接口概述
    3.2.2 维护NULL接口
    3.2.3 NULL接口配置实例
    图目录
    缩略语表
    ZXR10 9900系列 数据中心交换机 配 置 指 导 （ 接 口 配 置 ） 产品版本：V1.00.01 中兴通讯股份有限公司 地址：深圳市科技南路55号 邮编：518057 电话：+86-755-26770800 800-830-1118 传真：+86-755-26770801 技术支持网站：http://support.zte.com.cn 电子邮件：800@zte.com.cn

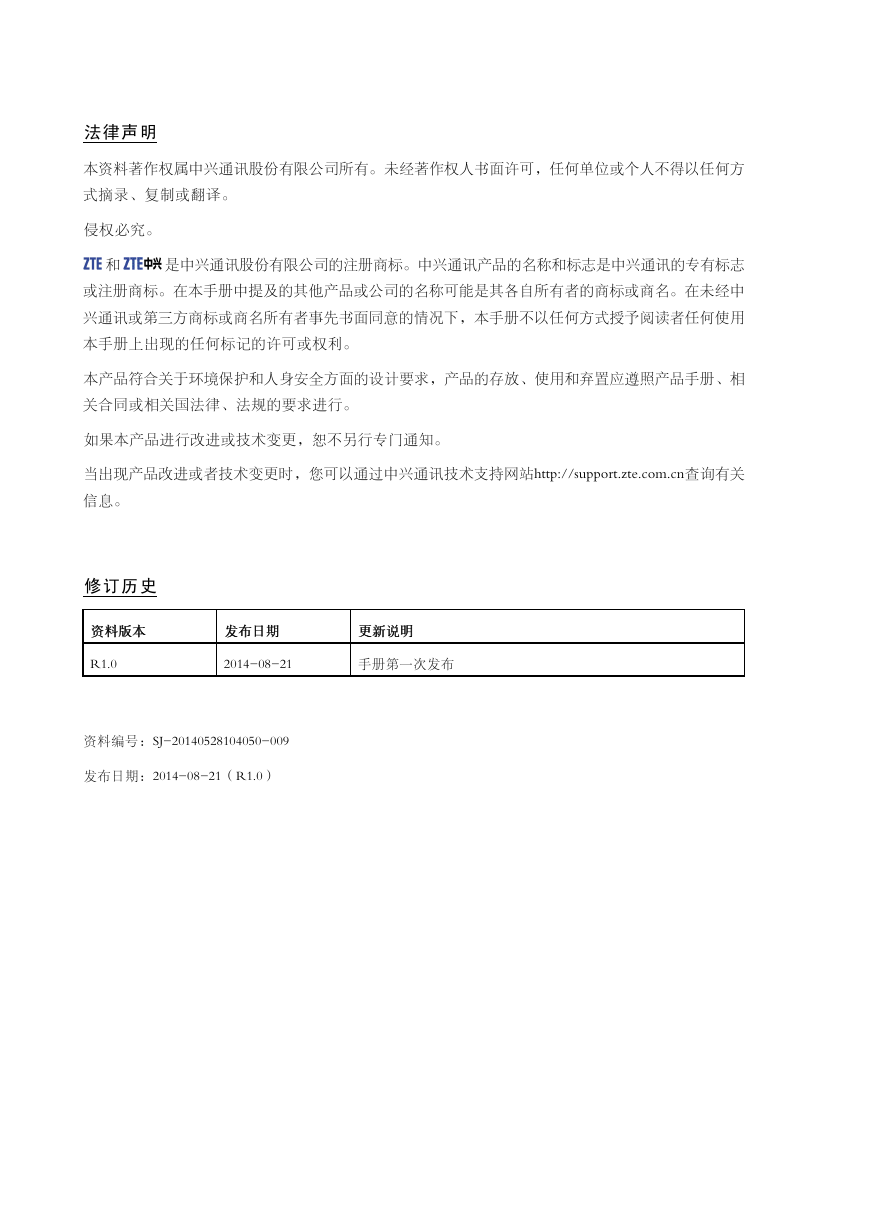

    法律声明 本资料著作权属中兴通讯股份有限公司所有。未经著作权人书面许可，任何单位或个人不得以任何方 式摘录、复制或翻译。 侵权必究。 和 是中兴通讯股份有限公司的注册商标。中兴通讯产品的名称和标志是中兴通讯的专有标志 或注册商标。在本手册中提及的其他产品或公司的名称可能是其各自所有者的商标或商名。在未经中 兴通讯或第三方商标或商名所有者事先书面同意的情况下，本手册不以任何方式授予阅读者任何使用 本手册上出现的任何标记的许可或权利。 本产品符合关于环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相 关合同或相关国法律、法规的要求进行。 如果本产品进行改进或技术变更，恕不另行专门通知。 当出现产品改进或者技术变更时，您可以通过中兴通讯技术支持网站http://support.zte.com.cn查询有关 信息。 修订历史 资资资料料料版版版本本本 发发发布布布日日日期期期 更更更新新新说说说明明明 R1.0 2014-08-21 手册第一次发布 资料编号：SJ-20140528104050-009 发布日期：2014-08-21（R1.0）
    前言 手册说明 本手册为《ZXR109900系列（V1.00.01）数据中心交换机配置指导（接口配置）》，用户 通过该手册可以了解到ZXR10 9900产品的功能原理、配置命令、维护命令和配置实例。 读者对象 本书适用于下列人员阅读： l 网络规划工程师 l 调试工程师 l 值班人员 内容介绍 本手册的章节名及其概要如下： 章章章名名名 概概概要要要 第1章 接口说明 本章介绍了接口类型说明、接口命名规则、接口信息查看、查看接 口描述信息、查看接口状态信息 第2章 以太网接口配置 本章介绍了以太网接口概述、配置以太网接口、批量配置以太网接 口、以太网接口维护、以太网接口配置实例 第3章 逻辑接口配置 本章介绍了逻辑接口简介、Loopback接口配置、NULL接口配置 本书约定 1. 安全符号约定 在本手册中可能出现下列安全符号，所代表的含义如下。 安安安全全全符符符号号号 意意意义义义 表示该内容是正文的附加信息 说明 2. 命令格式约定 在本手册中可能出现下列命令符号，所代表的含义如下。 I

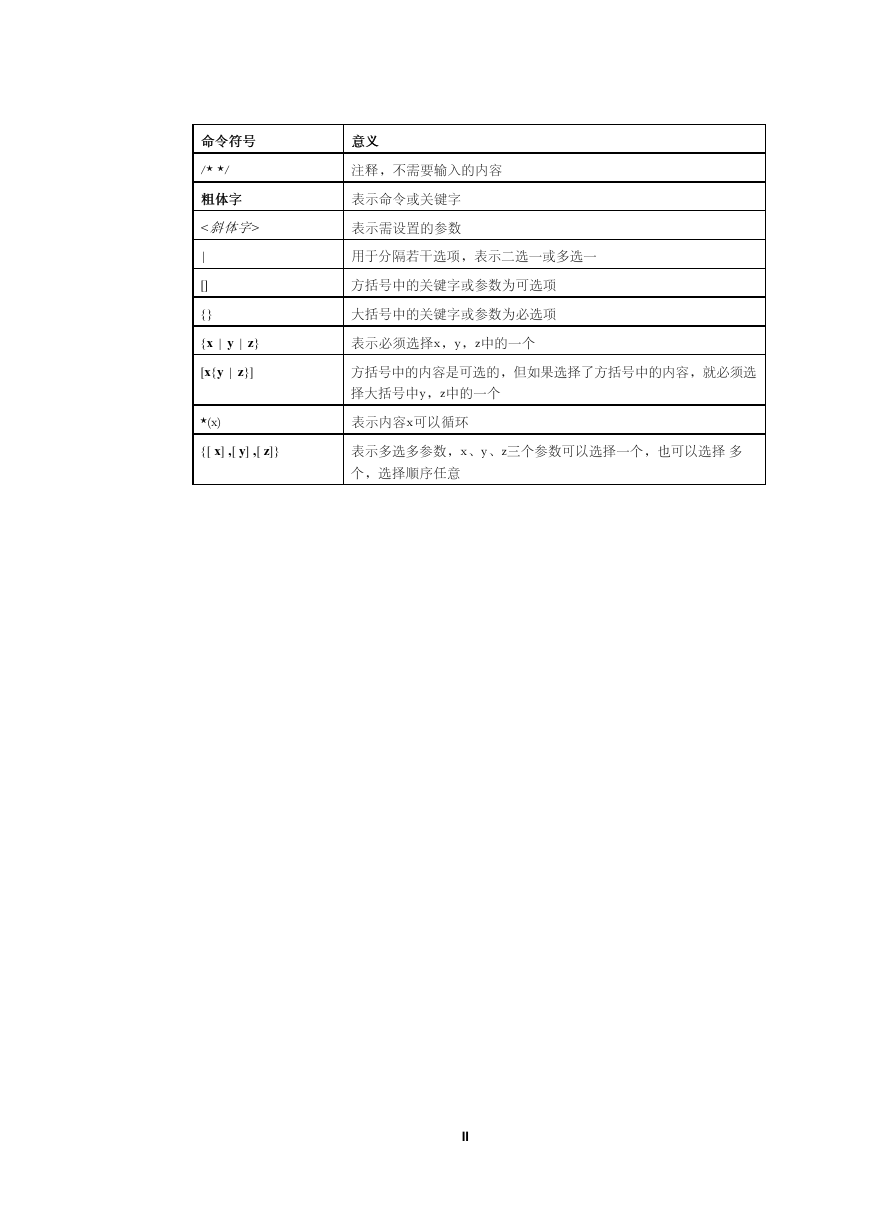

    命命命令令令符符符号号号 /* */ 粗粗粗体体体字字字 意意意义义义 注释，不需要输入的内容 表示命令或关键字 <斜体字> 表示需设置的参数 | [] {} {x | y | z} [x{y | z}] *(x) {[ x] ,[ y] ,[ z]} 用于分隔若干选项，表示二选一或多选一 方括号中的关键字或参数为可选项 大括号中的关键字或参数为必选项 表示必须选择x，y，z中的一个 方括号中的内容是可选的，但如果选择了方括号中的内容，就必须选 择大括号中y，z中的一个 表示内容x可以循环 表示多选多参数，x、y、z三个参数可以选择一个，也可以选择 多 个，选择顺序任意 II

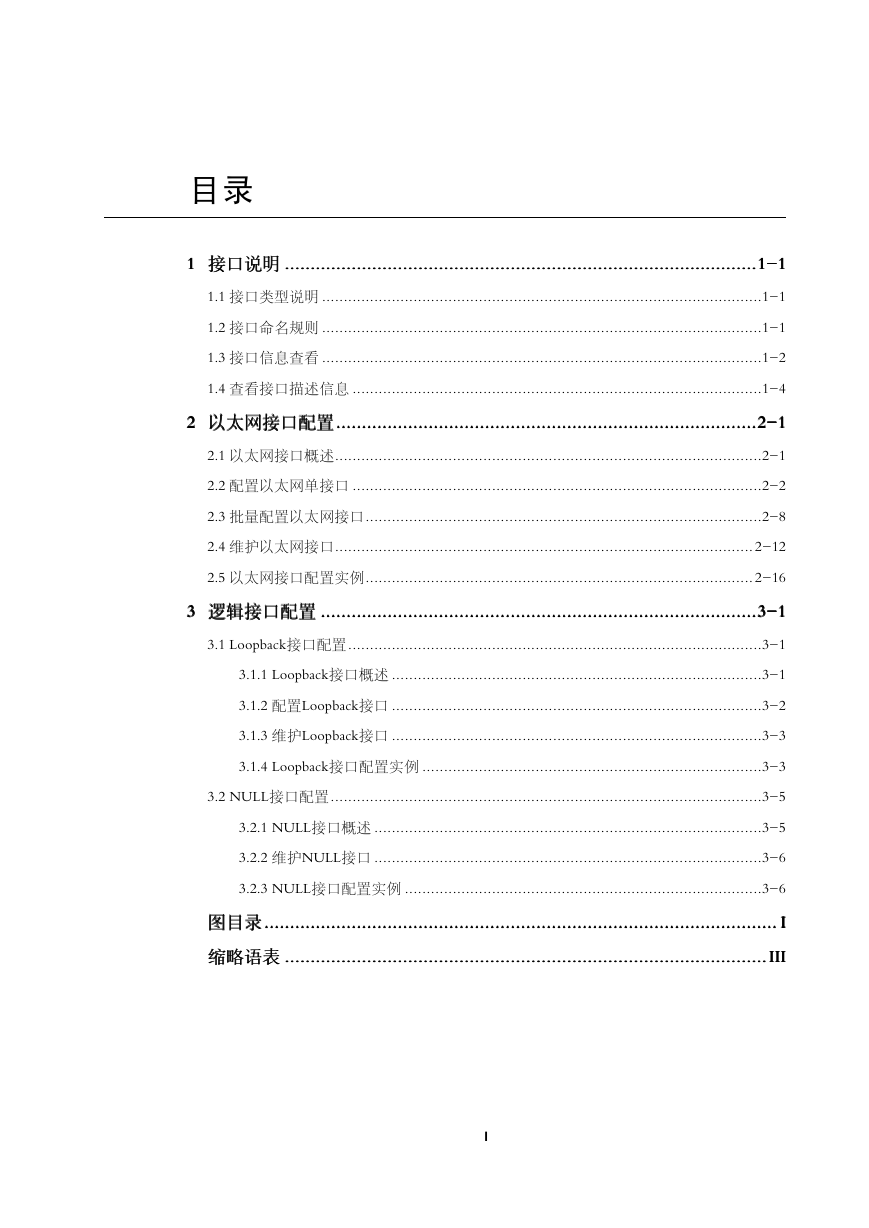

    目录 111 接接接口口口说说说明明明 ....................................................................................................................................................................................................................................................................................111---111 1.1 接口类型说明 .....................................................................................................1-1 1.2 接口命名规则 .....................................................................................................1-1 1.3 接口信息查看 .....................................................................................................1-2 1.4 查看接口描述信息 ..............................................................................................1-4 222 以以以太太太网网网接接接口口口配配配置置置......................................................................................................................................................................................................................................................222---111 2.1 以太网接口概述..................................................................................................2-1 2.2 配置以太网单接口 ..............................................................................................2-2 2.3 批量配置以太网接口...........................................................................................2-8 2.4 维护以太网接口................................................................................................ 2-12 2.5 以太网接口配置实例......................................................................................... 2-16 333 逻逻逻辑辑辑接接接口口口配配配置置置 ...............................................................................................................................................................................................................................................................333---111 3.1 Loopback接口配置 ...............................................................................................3-1 3.1.1 Loopback接口概述 .....................................................................................3-1 3.1.2 配置Loopback接口 .....................................................................................3-2 3.1.3 维护Loopback接口 .....................................................................................3-3 3.1.4 Loopback接口配置实例 ..............................................................................3-3 3.2 NULL接口配置 ...................................................................................................3-5 3.2.1 NULL接口概述 .........................................................................................3-5 3.2.2 维护NULL接口 .........................................................................................3-6 3.2.3 NULL接口配置实例 ..................................................................................3-6 图图图目目目录录录 ............................................................................................................................................................................................................................................................................................................ III 缩缩缩略略略语语语表表表 ..........................................................................................................................................................................................................................................................................................IIIIIIIII I
    II

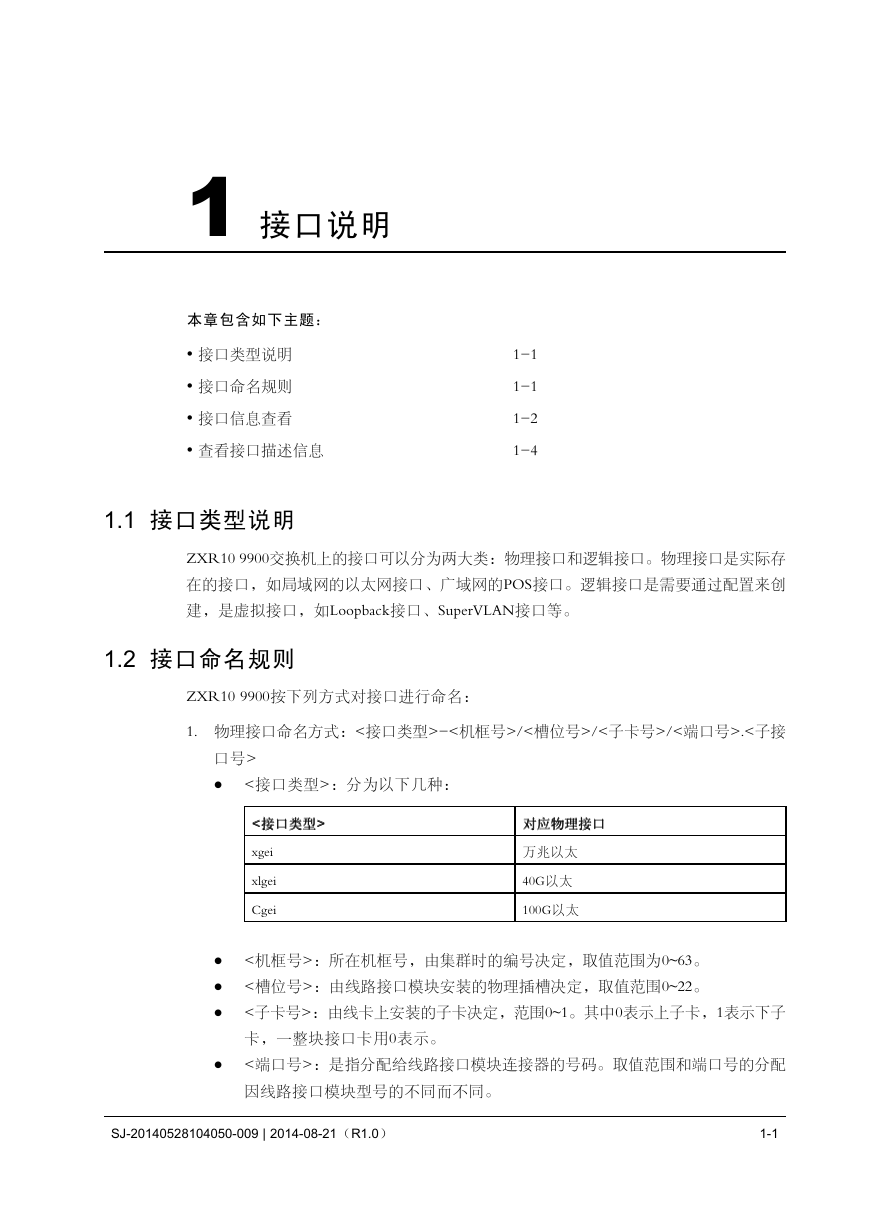

    1 接口说明 本章包含如下主题： 接口类型说明 接口命名规则 接口信息查看 查看接口描述信息 1-1 1-1 1-2 1-4 1.1 接口类型说明 ZXR10 9900交换机上的接口可以分为两大类：物理接口和逻辑接口。物理接口是实际存 在的接口，如局域网的以太网接口、广域网的POS接口。逻辑接口是需要通过配置来创 建，是虚拟接口，如Loopback接口、SuperVLAN接口等。 1.2 接口命名规则 ZXR10 9900按下列方式对接口进行命名： 1. 物理接口命名方式：<接口类型>-<机框号>/<槽位号>/<子卡号>/<端口号>.<子接 口号> l <接口类型>：分为以下几种： <<<接接接口口口类类类型型型>>> 对对对应应应物物物理理理接接接口口口 xgei xlgei Cgei 万兆以太 40G以太 100G以太 l l l l <机框号>：所在机框号，由集群时的编号决定，取值范围为0~63。 <槽位号>：由线路接口模块安装的物理插槽决定，取值范围0~22。 <子卡号>：由线卡上安装的子卡决定，范围0~1。其中0表示上子卡，1表示下子 卡，一整块接口卡用0表示。 <端口号>：是指分配给线路接口模块连接器的号码。取值范围和端口号的分配 因线路接口模块型号的不同而不同。 SJ-20140528104050-009 | 2014-08-21（R1.0） 1-1

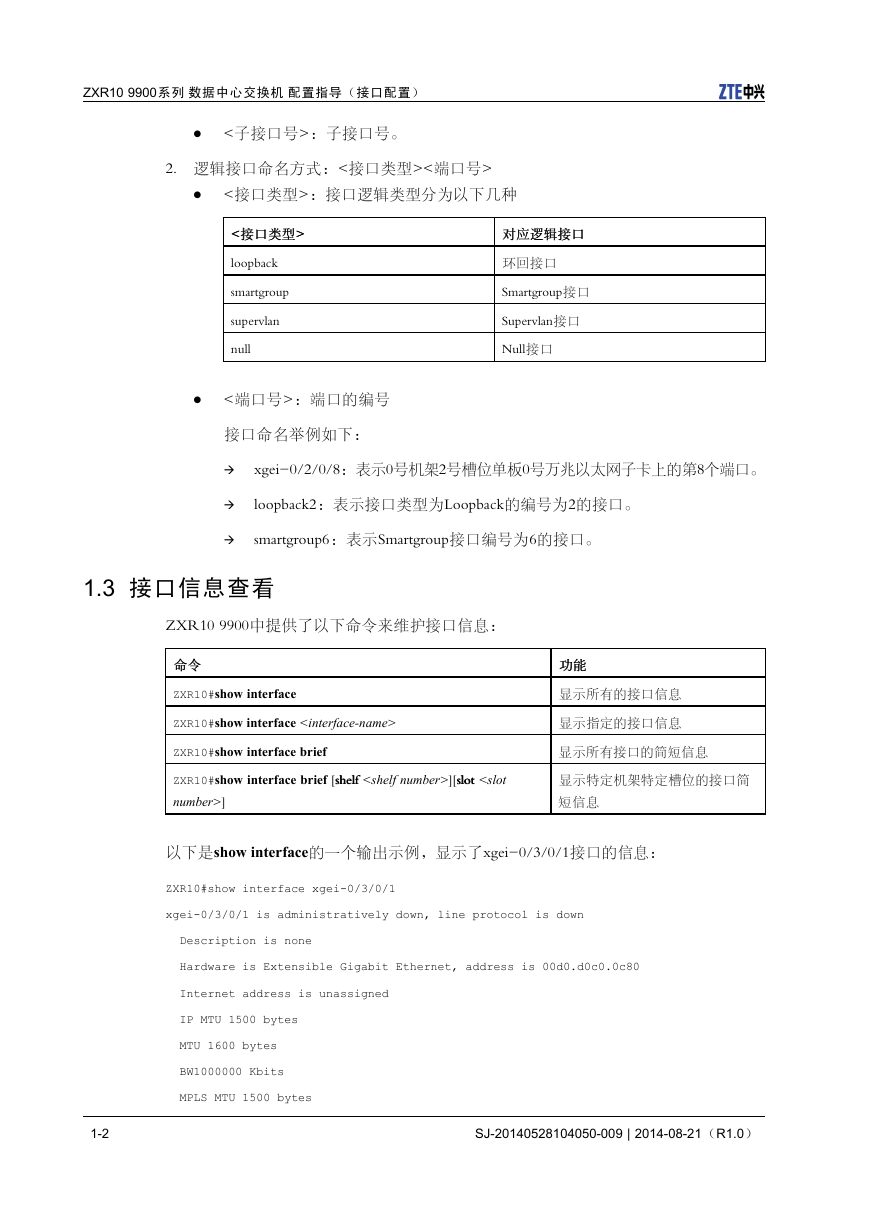

    ZXR10 9900系列 数据中心交换机 配置指导（接口配置） l <子接口号>：子接口号。 2. 逻辑接口命名方式：<接口类型><端口号> l <接口类型>：接口逻辑类型分为以下几种 <<<接接接口口口类类类型型型>>> loopback smartgroup supervlan null l <端口号>：端口的编号 接口命名举例如下： 对对对应应应逻逻逻辑辑辑接接接口口口 环回接口 Smartgroup接口 Supervlan接口 Null接口 xgei-0/2/0/8：表示0号机架2号槽位单板0号万兆以太网子卡上的第8个端口。 loopback2：表示接口类型为Loopback的编号为2的接口。 smartgroup6：表示Smartgroup接口编号为6的接口。 1.3 接口信息查看 ZXR10 9900中提供了以下命令来维护接口信息： 命命命令令令 ZXR10#show interface ZXR10#show interface ZXR10#show interface brief ZXR10#show interface brief [ssshhheeelllfff ][ssslllooottt ] 功功功能能能 显示所有的接口信息 显示指定的接口信息 显示所有接口的简短信息 显示特定机架特定槽位的接口简 短信息 以下是show interface的一个输出示例，显示了xgei-0/3/0/1接口的信息： ZXR10#show interface xgei-0/3/0/1 xgei-0/3/0/1 is administratively down, line protocol is down Description is none Hardware is Extensible Gigabit Ethernet, address is 00d0.d0c0.0c80 Internet address is unassigned IP MTU 1500 bytes MTU 1600 bytes BW1000000 Kbits MPLS MTU 1500 bytes 1-2 SJ-20140528104050-009 | 2014-08-21（R1.0）
