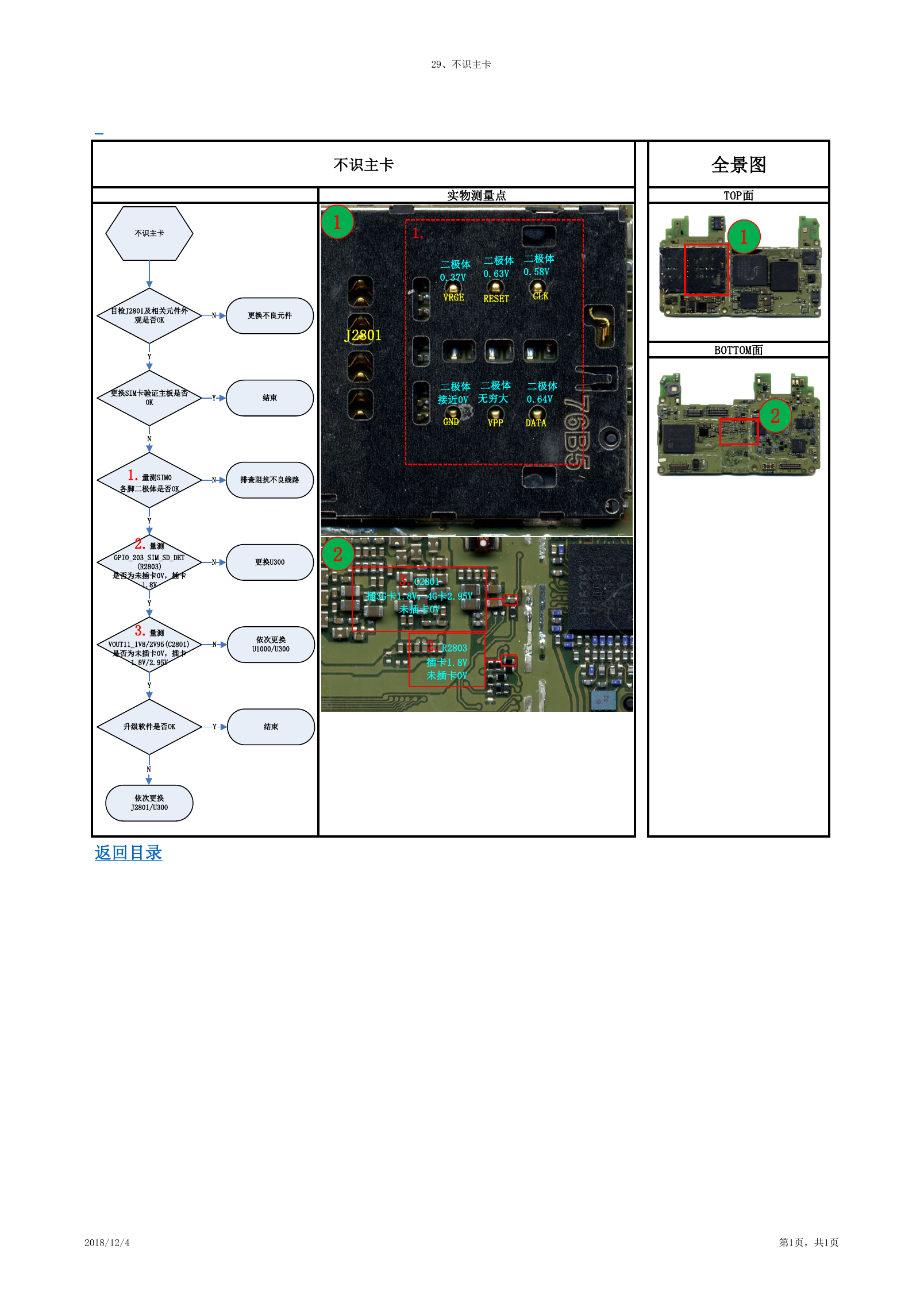

不识主卡 29、不识主卡 不识主卡 1 1. 实物测量点 目检J2801及相关元件外 观是否OK N 更换不良元件 J2801 二极体 0.37V 二极体 0.63V 二极体 0.58V VRGE RESET CLK 二极体 接近0V 二极体 无穷大 二极体 0.64V GND VPP DATA Y 更换SIM卡验证主板是否 OK N 1.量测SIM0 各脚二极体是否OK Y 2.量测 GPIO_203_SIM_SD_DET (R2803) 是否为未插卡0V，插卡 1.8V Y 3.量测 VOUT11_1V8/2V95(C2801) N 是否为未插卡0V，插卡 1.8V/2.95V Y Y 结束 N 排查阻抗不良线路 N 更换U300 2 依次更换 U1000/U300 3.C2801 插3G卡1.8V，4G卡2.95V 未插卡0V 2.R2803 插卡1.8V 未插卡0V 全景图 TOP面 1 BOTTOM面 2 升级软件是否OK Y 结束 N 依次更换 J2801/U300 返回目录 2018/12/4 第1页，共1页
