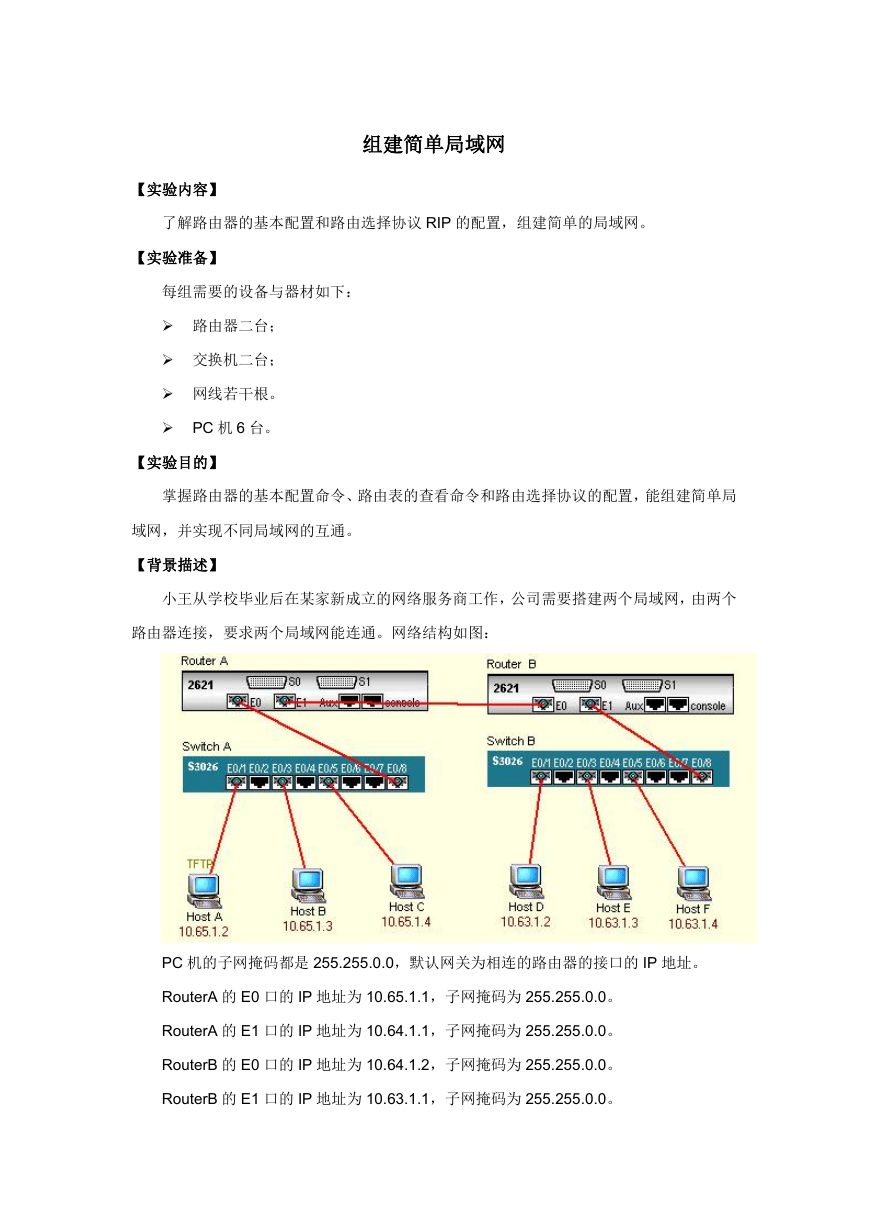

组建简单局域网 【实验内容】 了解路由器的基本配置和路由选择协议 RIP 的配置，组建简单的局域网。 【实验准备】 每组需要的设备与器材如下：  路由器二台；  交换机二台；  网线若干根。  PC 机 6 台。 【实验目的】 掌握路由器的基本配置命令、路由表的查看命令和路由选择协议的配置，能组建简单局 域网，并实现不同局域网的互通。 【背景描述】 小王从学校毕业后在某家新成立的网络服务商工作，公司需要搭建两个局域网，由两个 路由器连接，要求两个局域网能连通。网络结构如图： PC 机的子网掩码都是 255.255.0.0，默认网关为相连的路由器的接口的 IP 地址。 RouterA 的 E0 口的 IP 地址为 10.65.1.1，子网掩码为 255.255.0.0。 RouterA 的 E1 口的 IP 地址为 10.64.1.1，子网掩码为 255.255.0.0。 RouterB 的 E0 口的 IP 地址为 10.64.1.2，子网掩码为 255.255.0.0。 RouterB 的 E1 口的 IP 地址为 10.63.1.1，子网掩码为 255.255.0.0。 

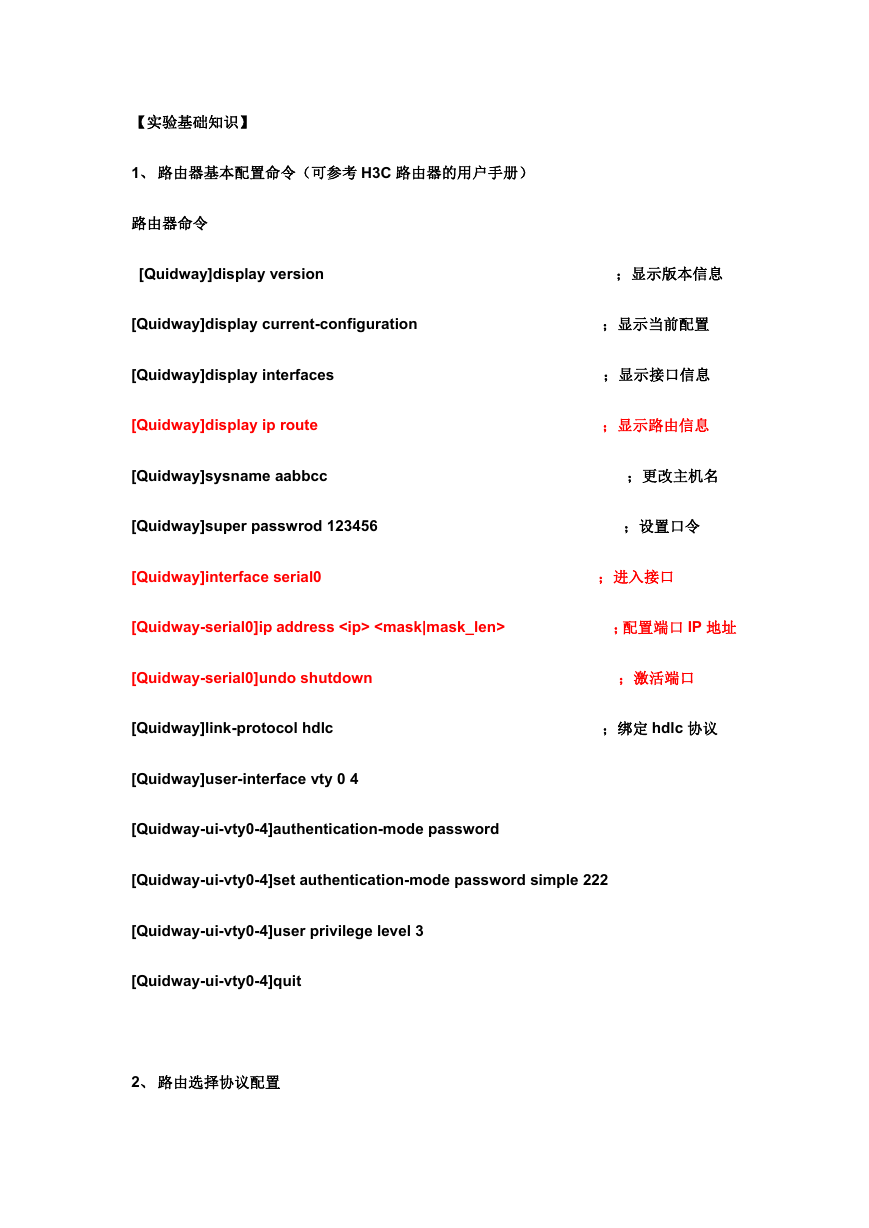

【实验基础知识】 1、 路由器基本配置命令（可参考 H3C 路由器的用户手册） 路由器命令 [Quidway]display version [Quidway]display current-configuration [Quidway]display interfaces [Quidway]display ip route [Quidway]sysname aabbcc [Quidway]super passwrod 123456 [Quidway]interface serial0 ；显示版本信息 ；显示当前配置 ；显示接口信息 ；显示路由信息 ；更改主机名 ；设置口令 ；进入接口 [Quidway-serial0]ip address ；配置端口 IP 地址 [Quidway-serial0]undo shutdown [Quidway]link-protocol hdlc [Quidway]user-interface vty 0 4 ；激活端口 ；绑定 hdlc 协议 [Quidway-ui-vty0-4]authentication-mode password [Quidway-ui-vty0-4]set authentication-mode password simple 222 [Quidway-ui-vty0-4]user privilege level 3 [Quidway-ui-vty0-4]quit 2、 路由选择协议配置 

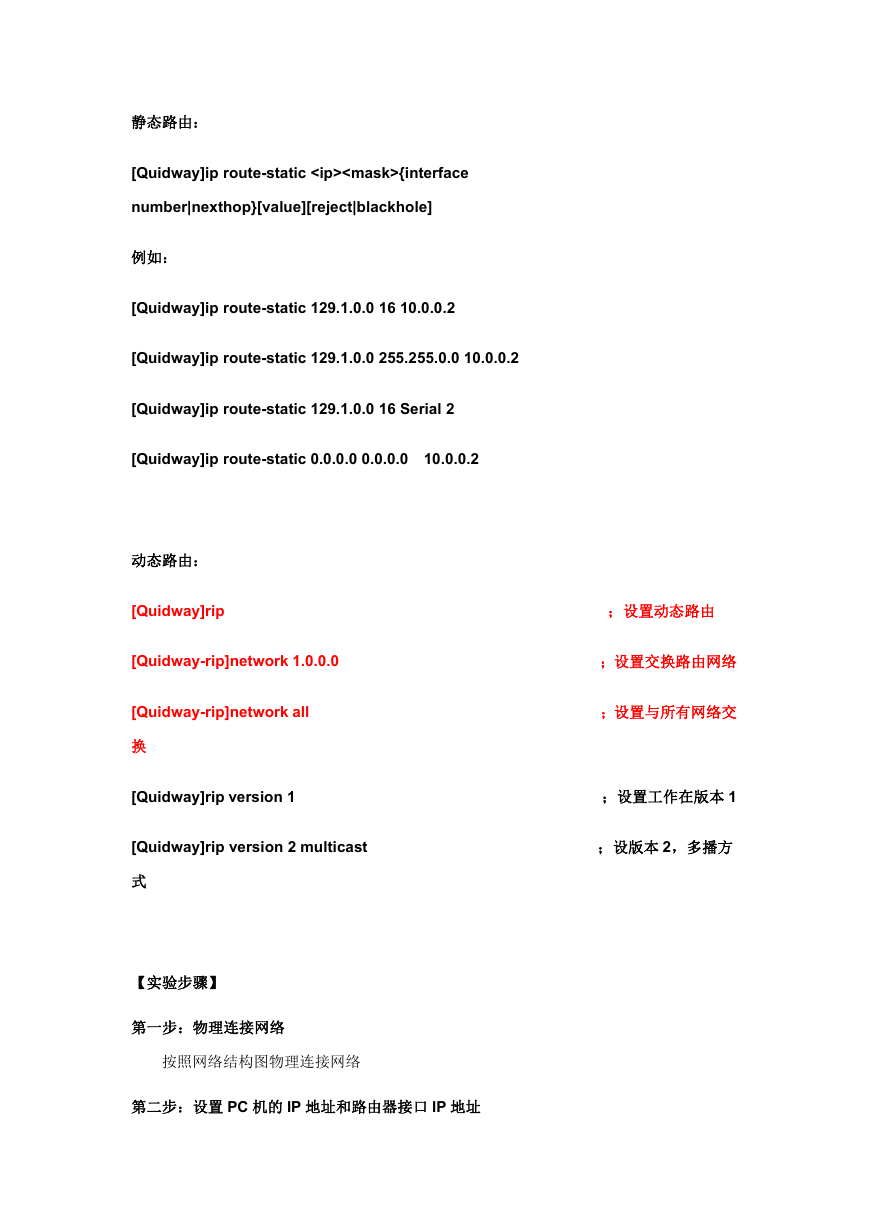

静态路由： [Quidway]ip route-static {interface number|nexthop}[value][reject|blackhole] 例如： [Quidway]ip route-static 129.1.0.0 16 10.0.0.2 [Quidway]ip route-static 129.1.0.0 255.255.0.0 10.0.0.2 [Quidway]ip route-static 129.1.0.0 16 Serial 2 [Quidway]ip route-static 0.0.0.0 0.0.0.0 10.0.0.2 动态路由： [Quidway]rip [Quidway-rip]network 1.0.0.0 [Quidway-rip]network all 换 [Quidway]rip version 1 [Quidway]rip version 2 multicast 式 【实验步骤】 第一步：物理连接网络 按照网络结构图物理连接网络 第二步：设置 PC 机的 IP 地址和路由器接口 IP 地址 ；设置动态路由 ；设置交换路由网络 ；设置与所有网络交 ；设置工作在版本 1 ；设版本 2，多播方 

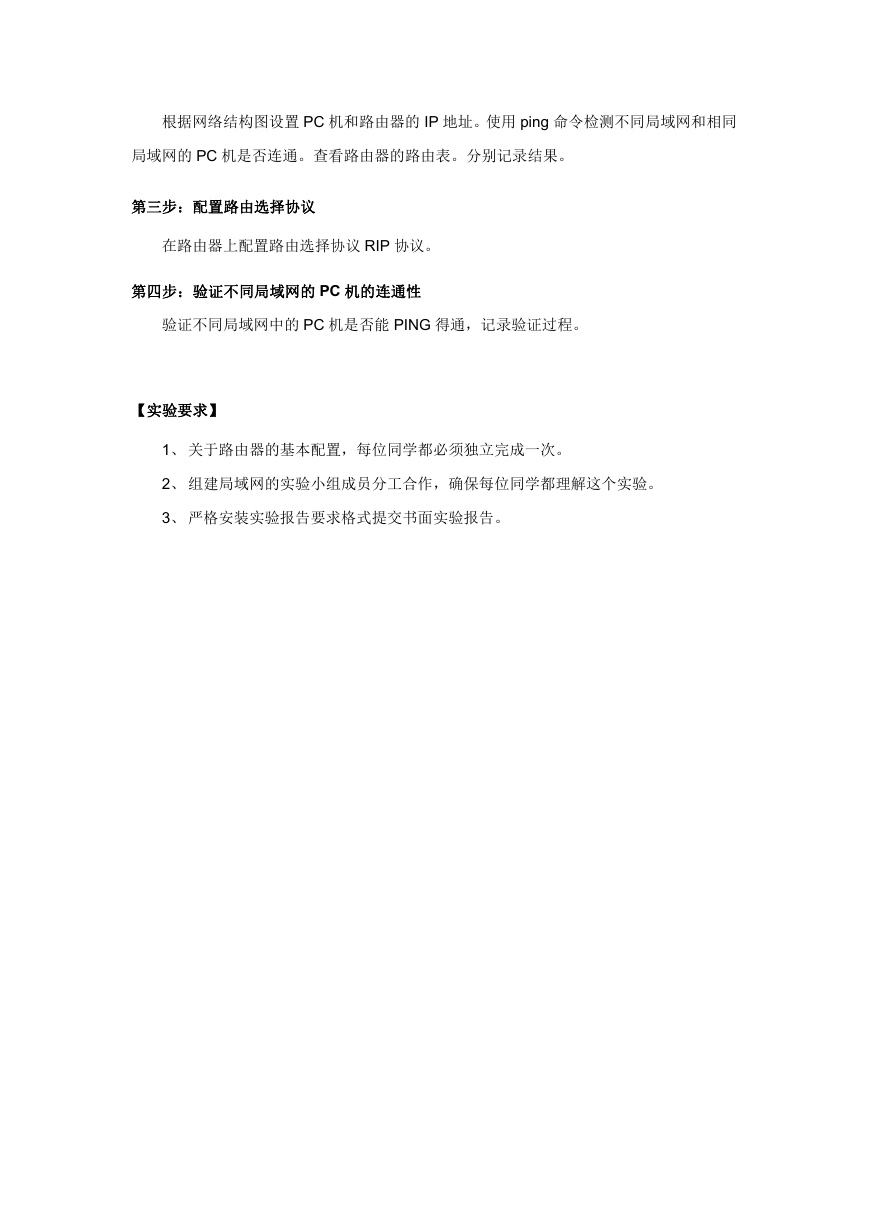

根据网络结构图设置 PC 机和路由器的 IP 地址。使用 ping 命令检测不同局域网和相同 局域网的 PC 机是否连通。查看路由器的路由表。分别记录结果。 第三步：配置路由选择协议 在路由器上配置路由选择协议 RIP 协议。 第四步：验证不同局域网的 PC 机的连通性 验证不同局域网中的 PC 机是否能 PING 得通，记录验证过程。 【实验要求】 1、 关于路由器的基本配置，每位同学都必须独立完成一次。 2、 组建局域网的实验小组成员分工合作，确保每位同学都理解这个实验。 3、 严格安装实验报告要求格式提交书面实验报告。
