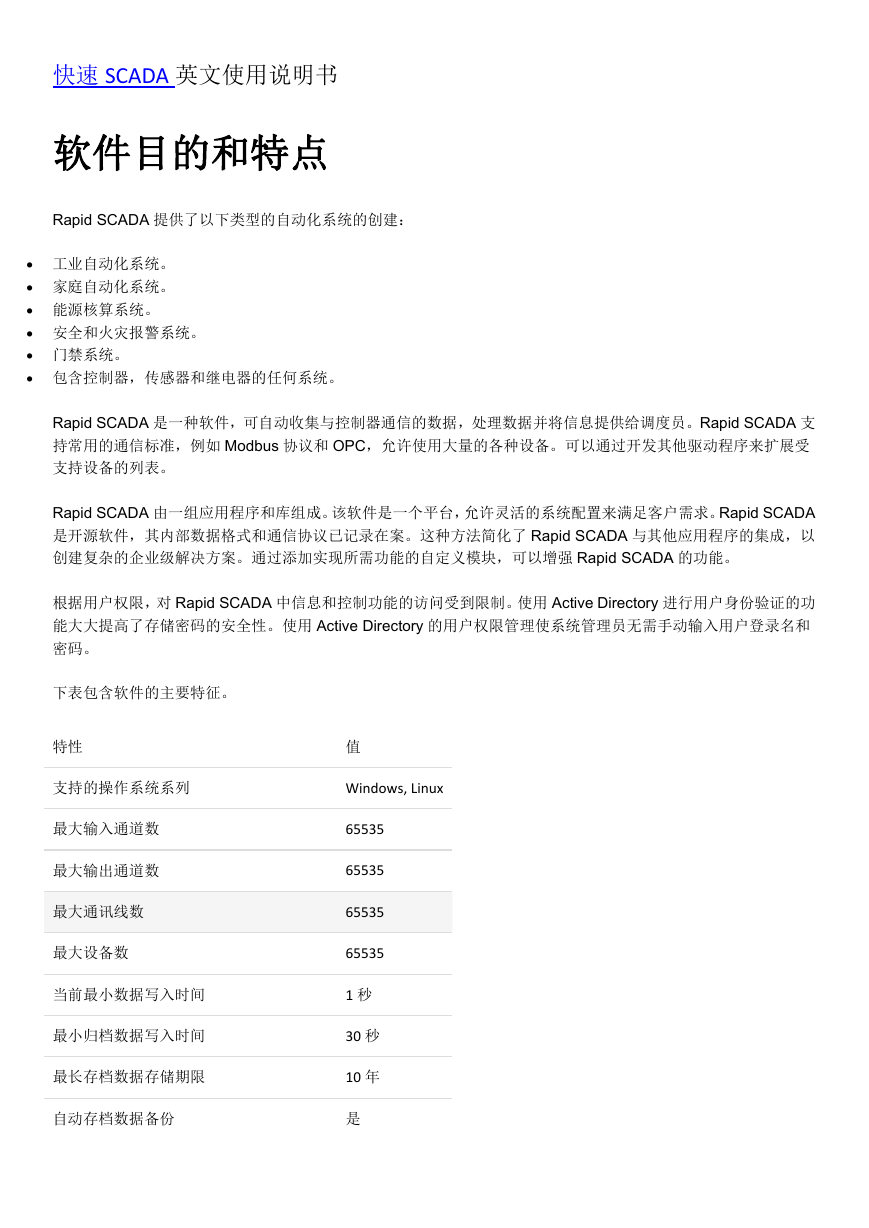

快速 SCADA 英文使用说明书软件目的和特点 Rapid SCADA 提供了以下类型的自动化系统的创建：  工业自动化系统。  家庭自动化系统。  能源核算系统。  安全和火灾报警系统。  门禁系统。  包含控制器，传感器和继电器的任何系统。 Rapid SCADA 是一种软件，可自动收集与控制器通信的数据，处理数据并将信息提供给调度员。Rapid SCADA 支持常用的通信标准，例如 Modbus 协议和 OPC，允许使用大量的各种设备。可以通过开发其他驱动程序来扩展受支持设备的列表。 Rapid SCADA 由一组应用程序和库组成。该软件是一个平台，允许灵活的系统配置来满足客户需求。Rapid SCADA 是开源软件，其内部数据格式和通信协议已记录在案。这种方法简化了 Rapid SCADA 与其他应用程序的集成，以创建复杂的企业级解决方案。通过添加实现所需功能的自定义模块，可以增强 Rapid SCADA 的功能。根据用户权限，对 Rapid SCADA 中信息和控制功能的访问受到限制。使用 Active Directory 进行用户身份验证的功能大大提高了存储密码的安全性。使用 Active Directory 的用户权限管理使系统管理员无需手动输入用户登录名和密码。下表包含软件的主要特征。特性支持的操作系统系列最大输入通道数最大输出通道数最大通讯线数最大设备数当前最小数据写入时间最小归档数据写入时间最长存档数据存储期限自动存档数据备份值 Windows, Linux 65535 65535 65535 65535 1 秒 30 秒 10 年是

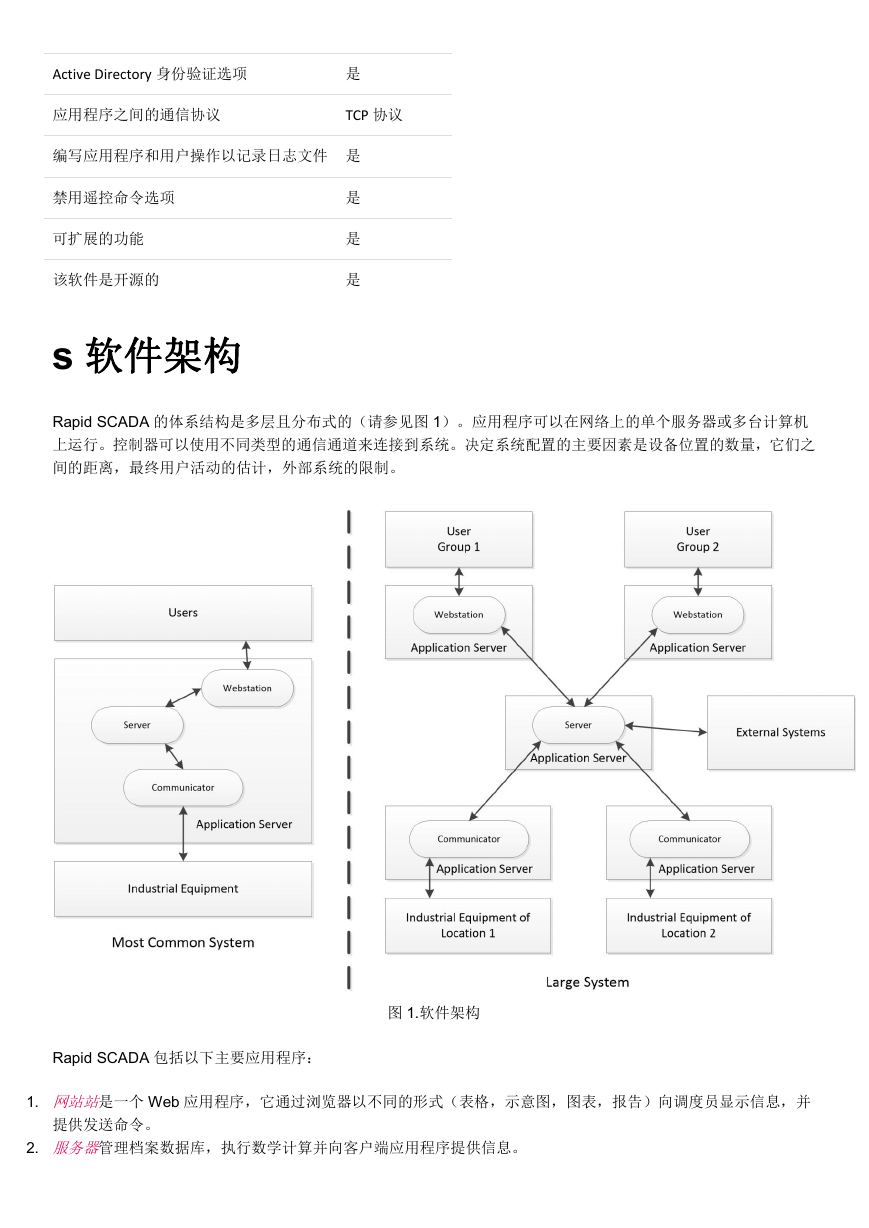

Active Directory 身份验证选项应用程序之间的通信协议是 TCP 协议编写应用程序和用户操作以记录日志文件是禁用遥控命令选项可扩展的功能该软件是开源的 s 软件架构是是是 Rapid SCADA 的体系结构是多层且分布式的（请参见图 1）。应用程序可以在网络上的单个服务器或多台计算机上运行。控制器可以使用不同类型的通信通道来连接到系统。决定系统配置的主要因素是设备位置的数量，它们之间的距离，最终用户活动的估计，外部系统的限制。 Rapid SCADA 包括以下主要应用程序：图 1.软件架构 1. 网站站是一个 Web 应用程序，它通过浏览器以不同的形式（表格，示意图，图表，报告）向调度员显示信息，并提供发送命令。 2. 服务器管理档案数据库，执行数学计算并向客户端应用程序提供信息。

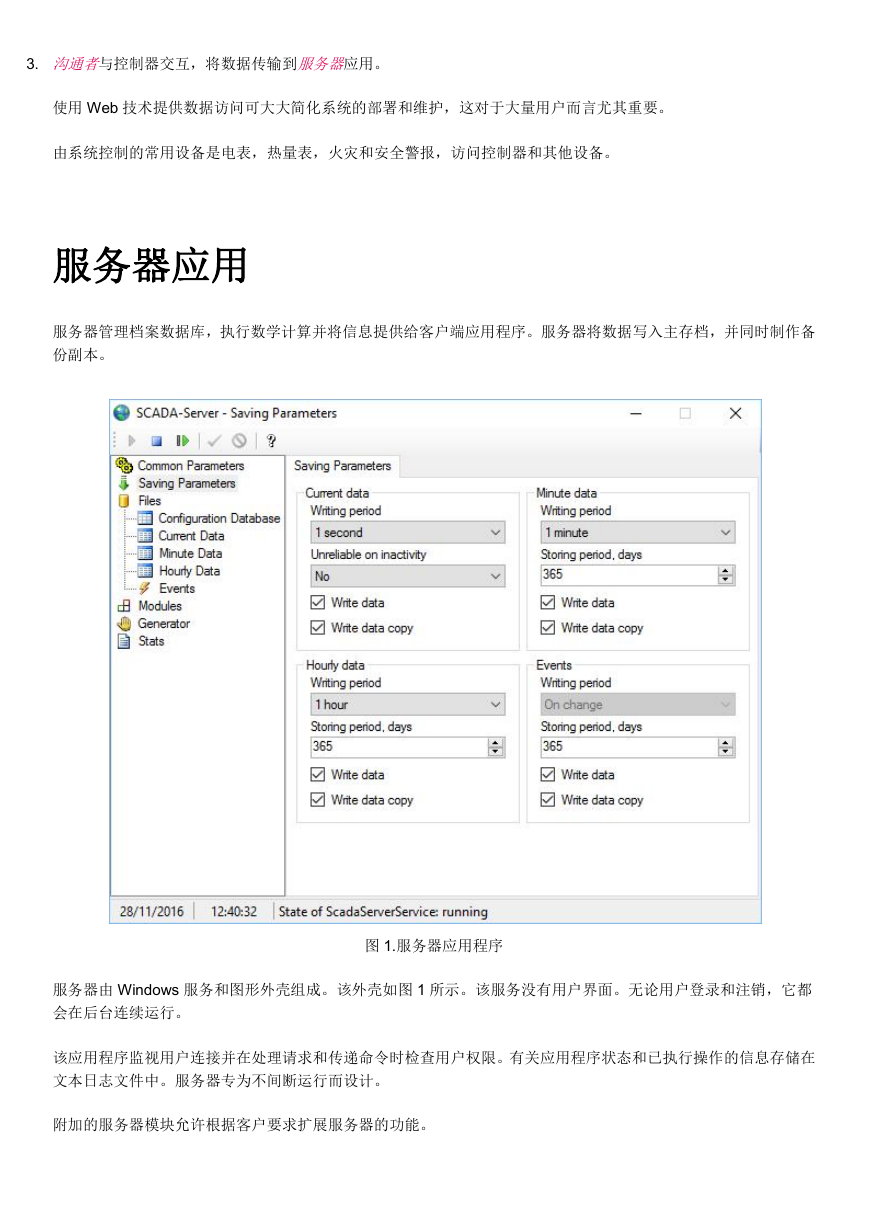

3. 沟通者与控制器交互，将数据传输到服务器应用。使用 Web 技术提供数据访问可大大简化系统的部署和维护，这对于大量用户而言尤其重要。由系统控制的常用设备是电表，热量表，火灾和安全警报，访问控制器和其他设备。服务器应用服务器管理档案数据库，执行数学计算并将信息提供给客户端应用程序。服务器将数据写入主存档，并同时制作备份副本。图 1.服务器应用程序服务器由 Windows 服务和图形外壳组成。该外壳如图 1 所示。该服务没有用户界面。无论用户登录和注销，它都会在后台连续运行。该应用程序监视用户连接并在处理请求和传递命令时检查用户权限。有关应用程序状态和已执行操作的信息存储在文本日志文件中。服务器专为不间断运行而设计。附加的服务器模块允许根据客户要求扩展服务器的功能。

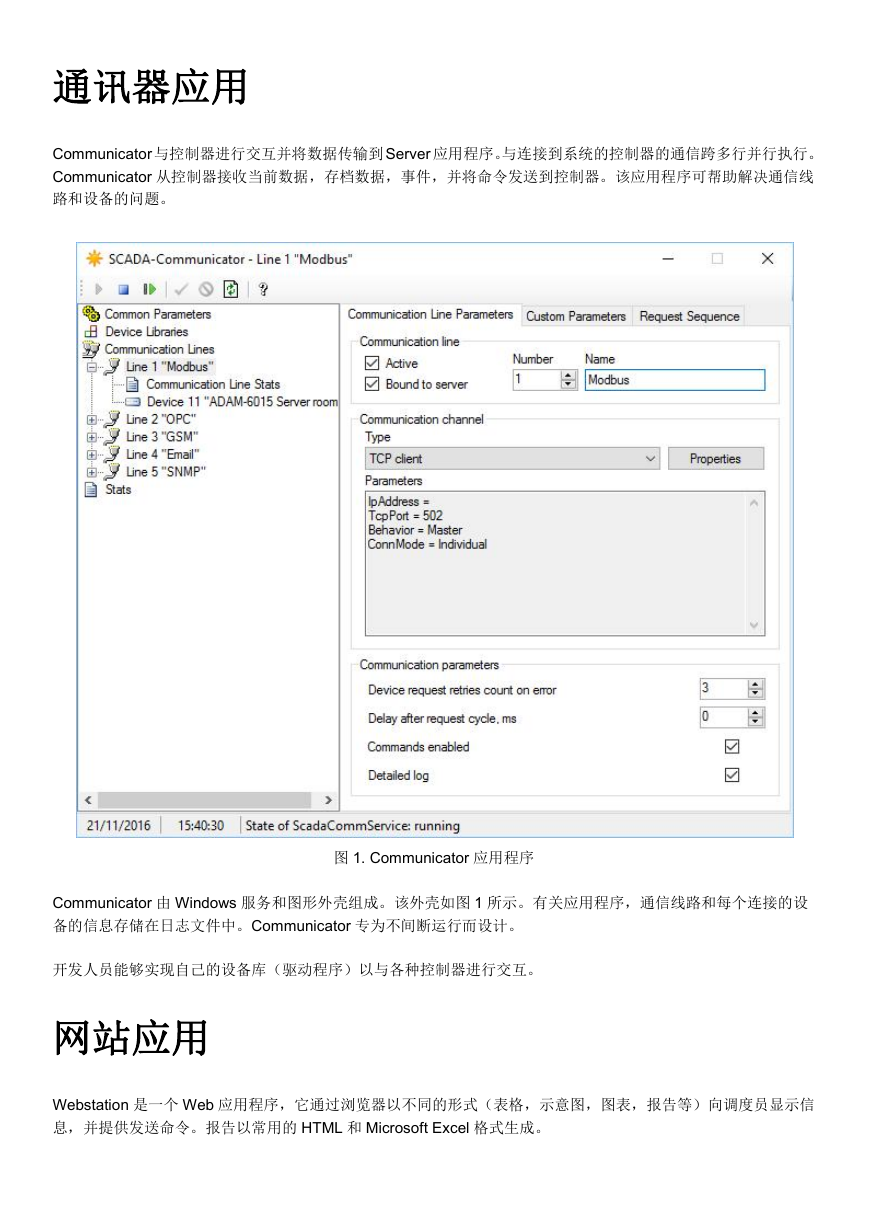

通讯器应用 Communicator 与控制器进行交互并将数据传输到 Server 应用程序。与连接到系统的控制器的通信跨多行并行执行。 Communicator 从控制器接收当前数据，存档数据，事件，并将命令发送到控制器。该应用程序可帮助解决通信线路和设备的问题。图 1. Communicator 应用程序 Communicator 由 Windows 服务和图形外壳组成。该外壳如图 1 所示。有关应用程序，通信线路和每个连接的设备的信息存储在日志文件中。Communicator 专为不间断运行而设计。开发人员能够实现自己的设备库（驱动程序）以与各种控制器进行交互。网站应用 Webstation 是一个 Web 应用程序，它通过浏览器以不同的形式（表格，示意图，图表，报告等）向调度员显示信息，并提供发送命令。报告以常用的 HTML 和 Microsoft Excel 格式生成。

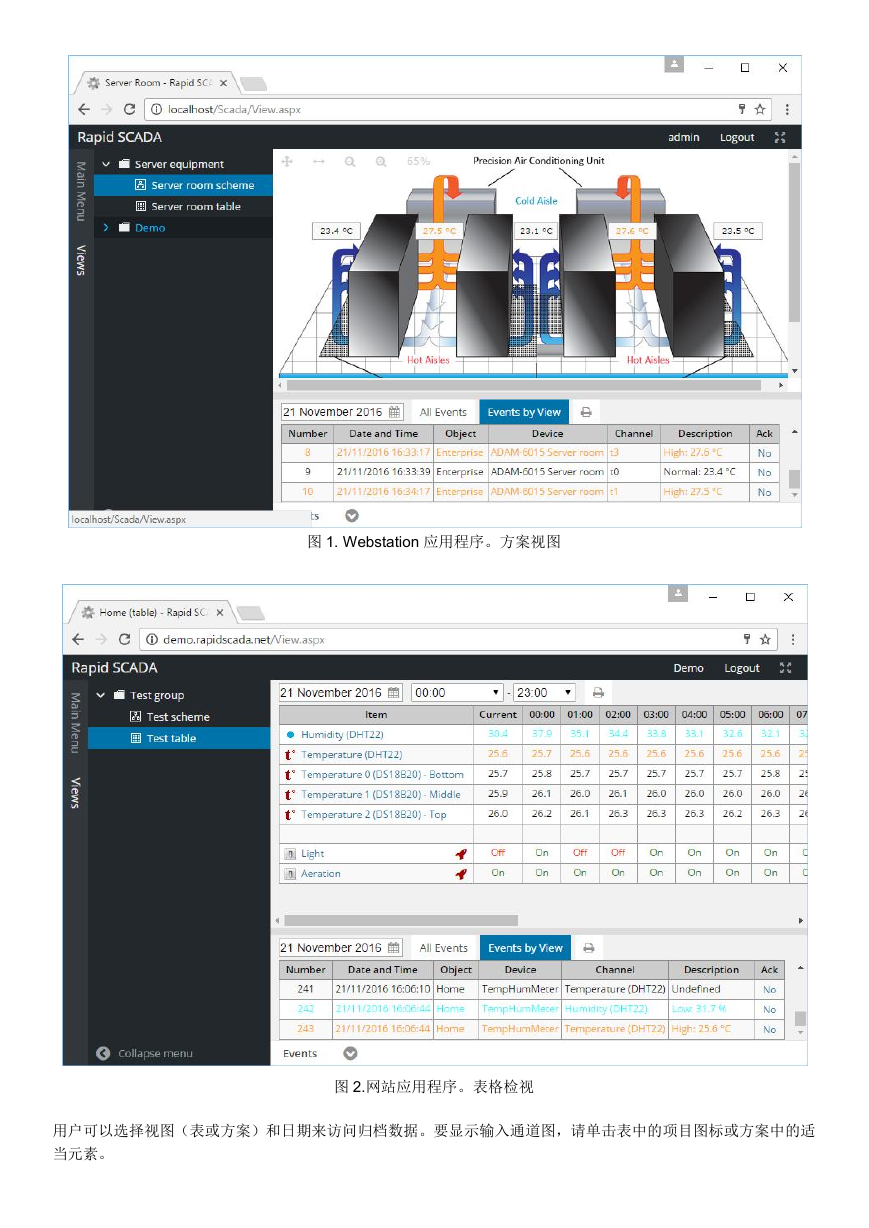

图 1. Webstation 应用程序。方案视图图 2.网站应用程序。表格检视用户可以选择视图（表或方案）和日期来访问归档数据。要显示输入通道图，请单击表中的项目图标或方案中的适当元素。

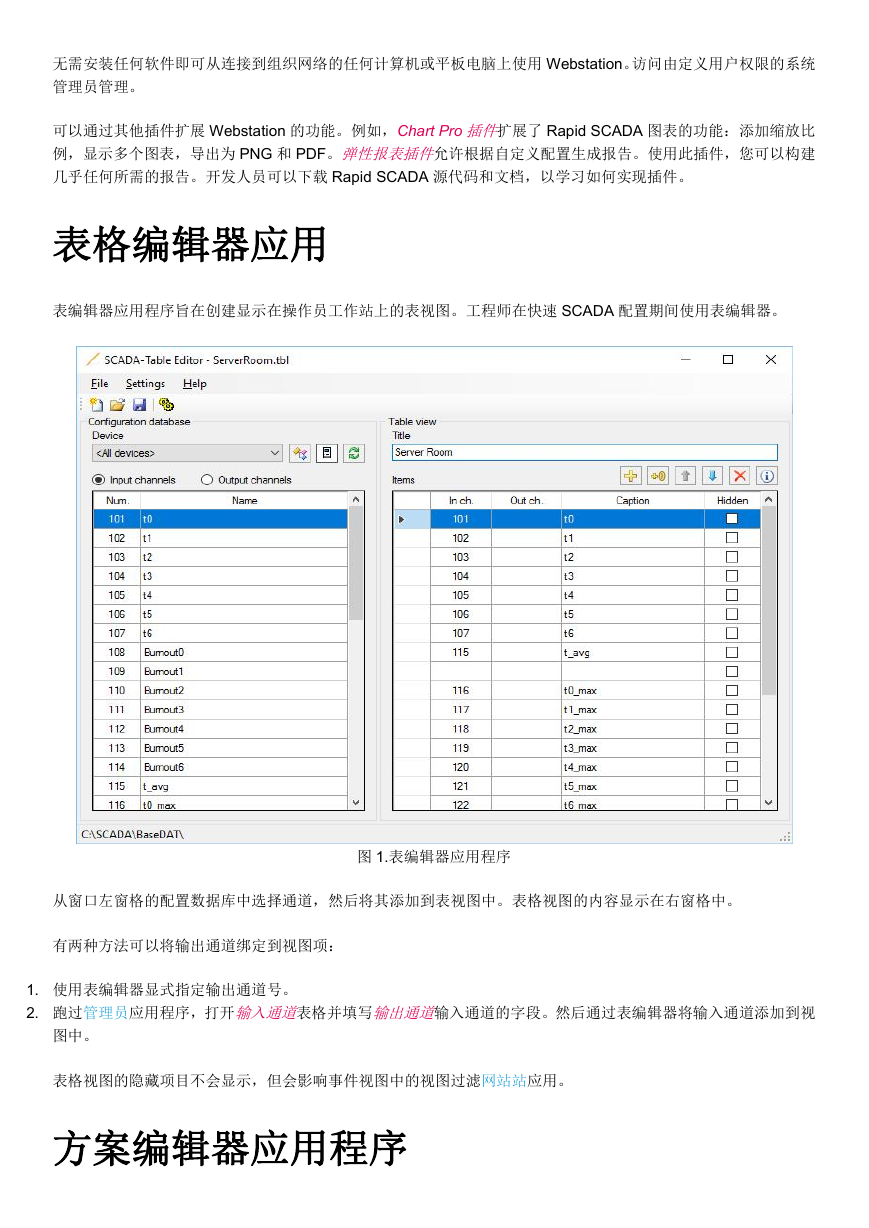

无需安装任何软件即可从连接到组织网络的任何计算机或平板电脑上使用 Webstation。访问由定义用户权限的系统管理员管理。可以通过其他插件扩展 Webstation 的功能。例如，Chart Pro 插件扩展了 Rapid SCADA 图表的功能：添加缩放比例，显示多个图表，导出为 PNG 和 PDF。弹性报表插件允许根据自定义配置生成报告。使用此插件，您可以构建几乎任何所需的报告。开发人员可以下载 Rapid SCADA 源代码和文档，以学习如何实现插件。表格编辑器应用表编辑器应用程序旨在创建显示在操作员工作站上的表视图。工程师在快速 SCADA 配置期间使用表编辑器。图 1.表编辑器应用程序从窗口左窗格的配置数据库中选择通道，然后将其添加到表视图中。表格视图的内容显示在右窗格中。有两种方法可以将输出通道绑定到视图项： 1. 使用表编辑器显式指定输出通道号。 2. 跑过管理员应用程序，打开输入通道表格并填写输出通道输入通道的字段。然后通过表编辑器将输入通道添加到视图中。表格视图的隐藏项目不会显示，但会影响事件视图中的视图过滤网站站应用。方案编辑器应用程序

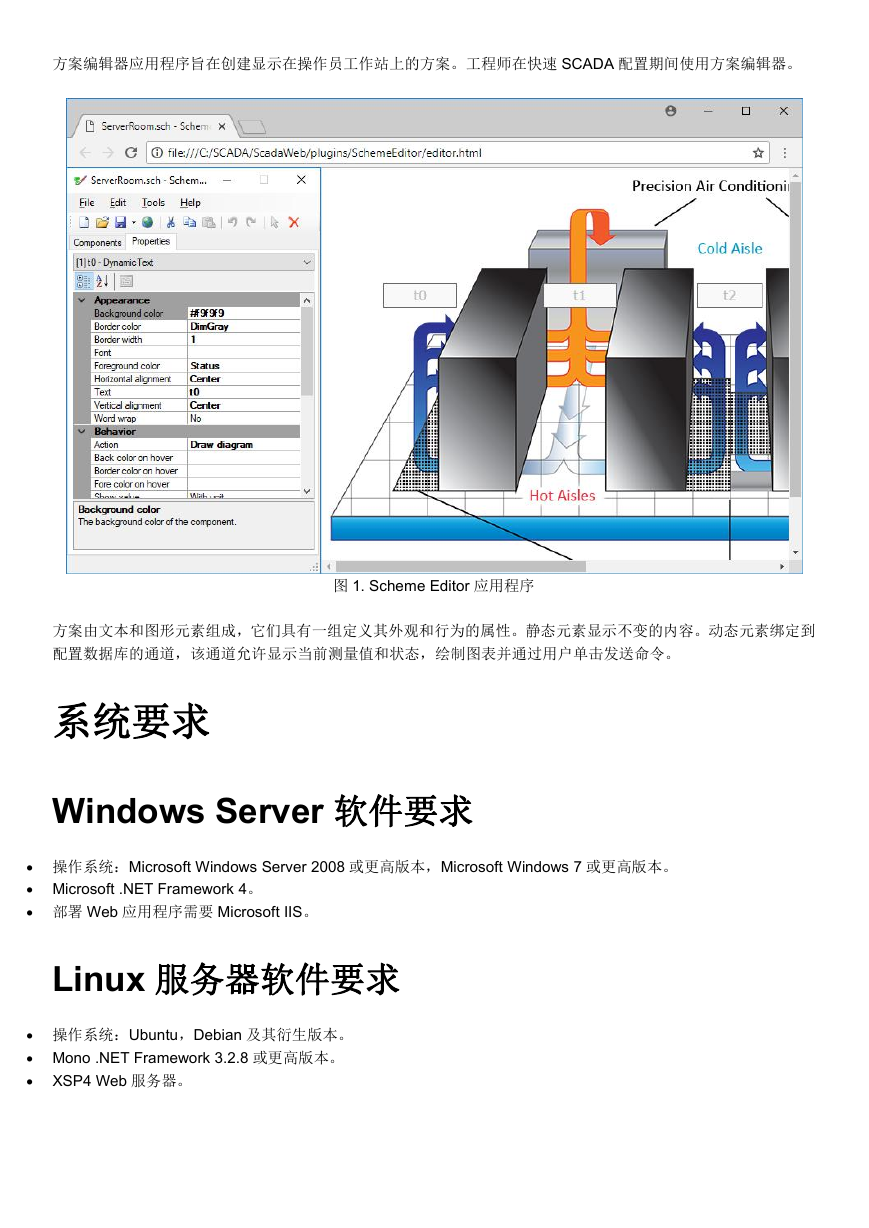

方案编辑器应用程序旨在创建显示在操作员工作站上的方案。工程师在快速 SCADA 配置期间使用方案编辑器。图 1. Scheme Editor 应用程序方案由文本和图形元素组成，它们具有一组定义其外观和行为的属性。静态元素显示不变的内容。动态元素绑定到配置数据库的通道，该通道允许显示当前测量值和状态，绘制图表并通过用户单击发送命令。系统要求 Windows Server 软件要求  操作系统：Microsoft Windows Server 2008 或更高版本，Microsoft Windows 7 或更高版本。  Microsoft .NET Framework 4。  部署 Web 应用程序需要 Microsoft IIS。 Linux 服务器软件要求  操作系统：Ubuntu，Debian 及其衍生版本。  Mono .NET Framework 3.2.8 或更高版本。  XSP4 Web 服务器。

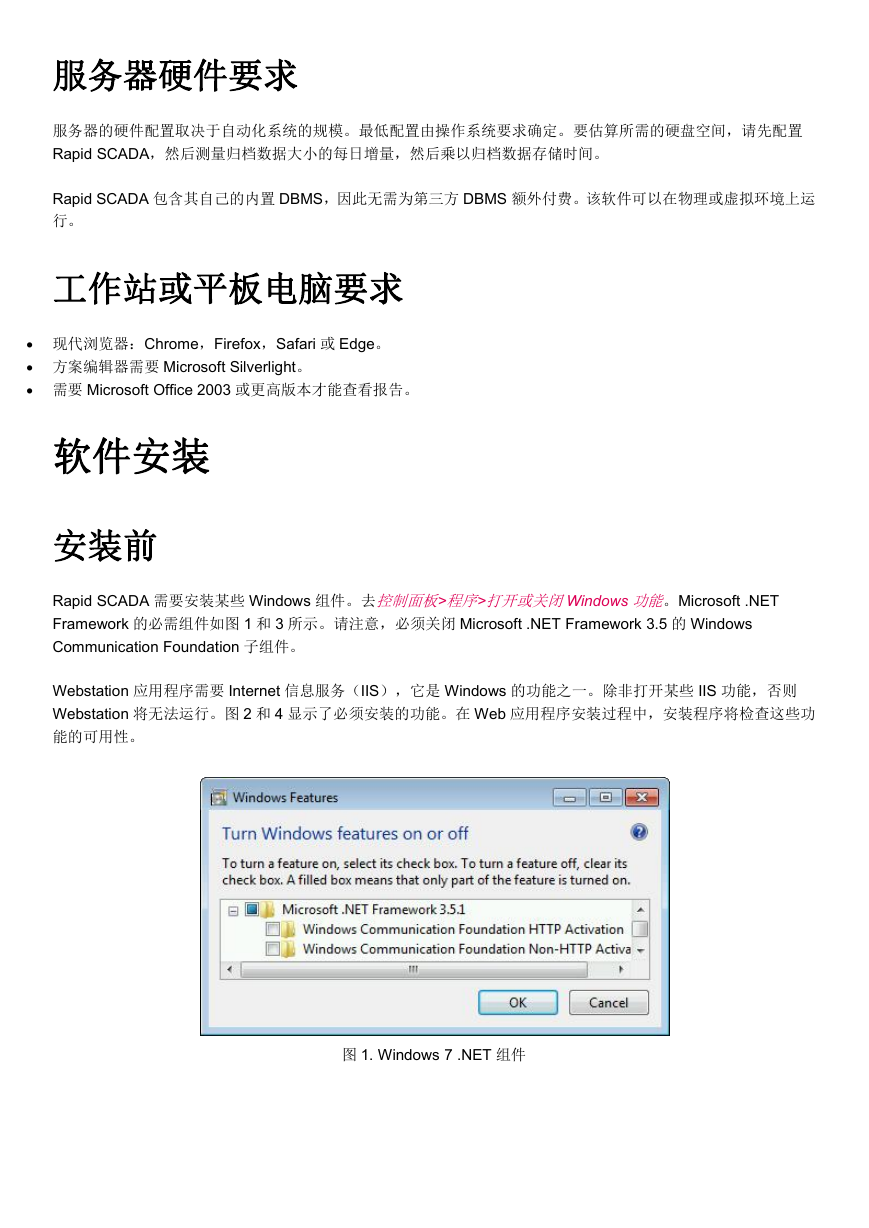

服务器硬件要求服务器的硬件配置取决于自动化系统的规模。最低配置由操作系统要求确定。要估算所需的硬盘空间，请先配置 Rapid SCADA，然后测量归档数据大小的每日增量，然后乘以归档数据存储时间。 Rapid SCADA 包含其自己的内置 DBMS，因此无需为第三方 DBMS 额外付费。该软件可以在物理或虚拟环境上运行。工作站或平板电脑要求  现代浏览器：Chrome，Firefox，Safari 或 Edge。  方案编辑器需要 Microsoft Silverlight。  需要 Microsoft Office 2003 或更高版本才能查看报告。软件安装安装前 Rapid SCADA 需要安装某些 Windows 组件。去控制面板>程序>打开或关闭Windows 功能。Microsoft .NET Framework 的必需组件如图 1 和 3 所示。请注意，必须关闭 Microsoft .NET Framework 3.5 的 Windows Communication Foundation 子组件。 Webstation 应用程序需要 Internet 信息服务（IIS），它是 Windows 的功能之一。除非打开某些 IIS 功能，否则 Webstation 将无法运行。图 2 和 4 显示了必须安装的功能。在 Web 应用程序安装过程中，安装程序将检查这些功能的可用性。图 1. Windows 7 .NET 组件
