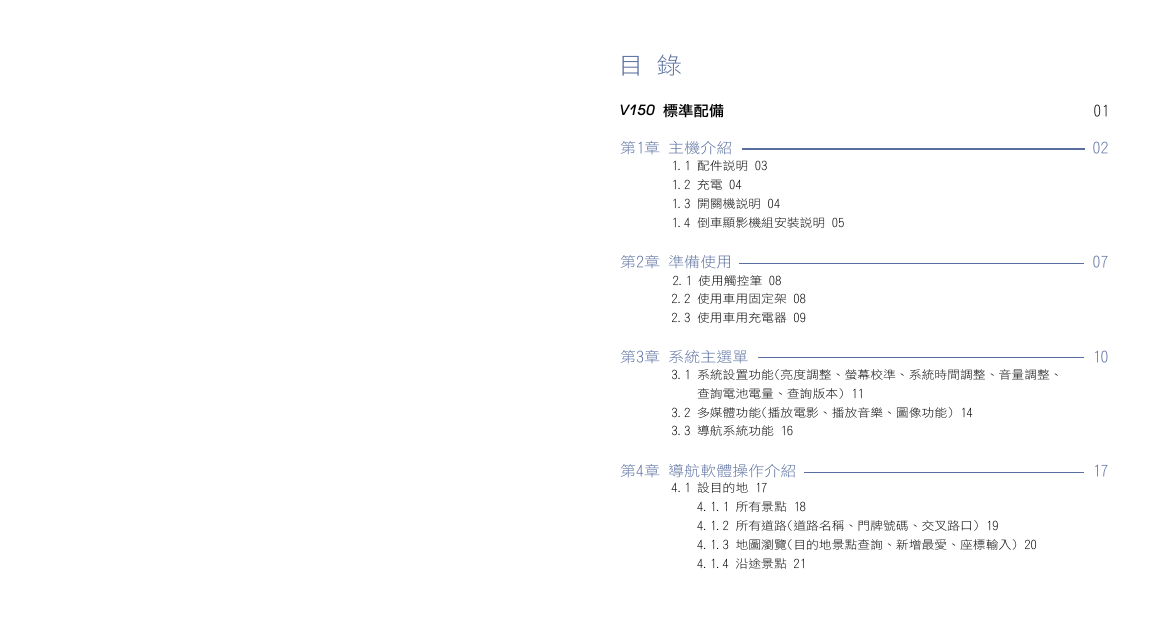

目錄 V150 標準配備第1章主機介紹 1.1 配件說明 03 1.2 充電 04 01 02 1.3 開關機說明 04 1.4 倒車顯影機組安裝說明 05 第2章準備使用 2.2 使用車用固定架 08 2.1 使用觸控筆 08 2.3 使用車用充電器 09 07 第3章系統主選單 3.1 系統設置功能(亮度調整、螢幕校準、系統時間調整、音量調整、 10 查詢電池電量、查詢版本) 11 3.2 多媒體功能(播放電影、播放音樂、圖像功能) 14 3.3 導航系統功能 16 第4章導航軟體操作介紹 4.1 設目的地 17 4.1.1 所有景點 18 17 4.1.2 所有道路(道路名稱、門牌號碼、交叉路口) 19 4.1.3 地圖瀏覽(目的地景點查詢、新增最愛、座標輸入) 20 4.1.4 沿途景點 21

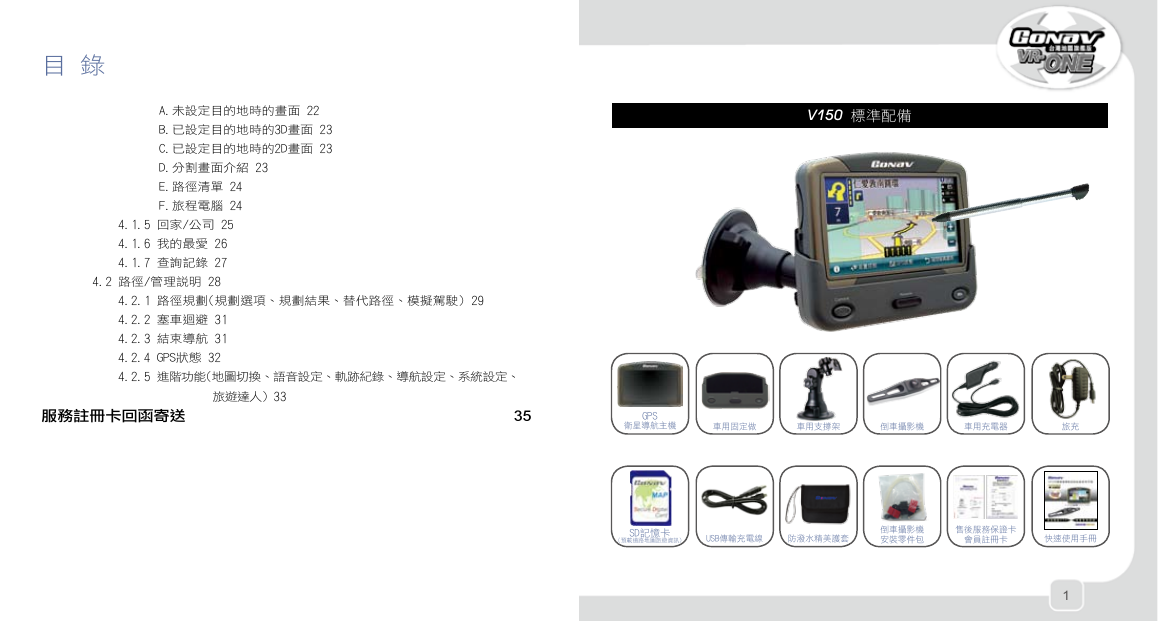

目錄 A.未設定目的地時的畫面 22 B.已設定目的地時的3D畫面 23 C.已設定目的地時的2D畫面 23 D.分割畫面介紹 23 E.路徑清單 24 F.旅程電腦 24 4.1.5 回家/公司 25 4.1.6 我的最愛 26 4.1.7 查詢記錄 27 4.2 路徑/管理說明 28 4.2.1路路徑規劃(規劃選項、規劃結果、替代路徑、模擬駕駛) 29 4.2.2 塞車迴避 31 4.2.3 結束導航 31 4.2.4 GPS狀態 32 4.2.5 進階功能(地圖切換、語音設定、軌跡紀錄、導航設定、系統設定、 V150 標準配備旅遊達人) 33 服務註冊卡回函寄送 35 GPS 衛星導航主機車用固定做車用支撐架倒車攝影機車用充電器旅充 SD記憶卡 (預載道路地圖旅遊資訊) USB傳輸充電線防潑水精美護套倒車攝影機安裝零件包售後服務保證卡會員註冊卡快速使用手冊

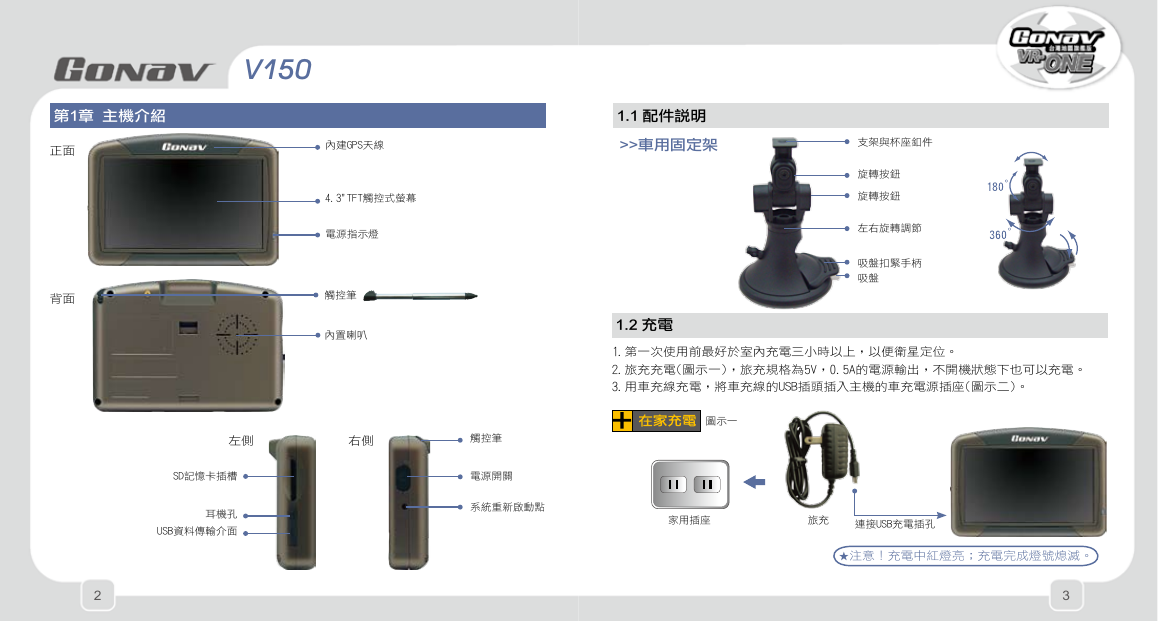

第1章主機介紹正面背面 V150 內建GPS天線 4.3"TFT觸控式螢幕電源指示燈觸控筆內置喇叭左側右側 SD記憶卡插槽耳機孔 USB資料傳輸介面觸控筆電源開關系統重新啟動點 1.1 配件說明 >>車用固定架支架與杯座釦件旋轉按鈕旋轉按鈕左右旋轉調節吸盤扣緊手柄吸盤 1.2 充電 1.第一次使用前最好於室內充電三小時以上，以便衛星定位。 2.旅充充電(圖示一)，旅充規格為5V，0.5A的電源輸出，不開機狀態下也可以充電。 3.用車充線充電，將車充線的USB插頭插入主機的車充電源插座(圖示二)。圖示一家用插座旅充連接USB充電插孔 ★注意！充電中紅燈亮；充電完成燈號熄滅。

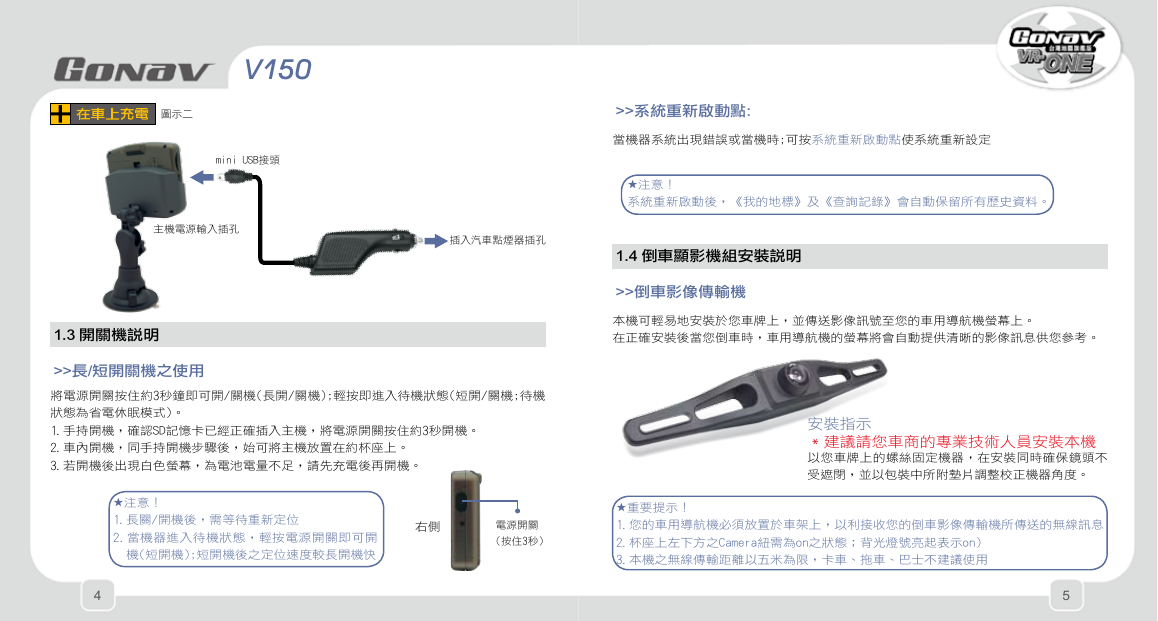

V150 圖示二 mini USB接頭主機電源輸入插孔插入汽車點煙器插孔 1.3 開關機說明 >>長/短開關機之使用將電源開關按住約3秒鐘即可開/關機(長開/關機);輕按即進入待機狀態(短開/關機;待機狀態為省電休眠模式)。 1.手持開機，確認SD記憶卡已經正確插入主機，將電源開關按住約3秒開機。 2.車內開機，同手持開機步驟後，始可將主機放置在約杯座上。 3.若開機後出現白色螢幕，為電池電量不足，請先充電後再開機。 >>系統重新啟動點: 當機器系統出現錯誤或當機時;可按系統重新啟動點使系統重新設定 ★注意！系統重新啟動後，《我的地標》及《查詢記錄》會自動保留所有歷史資料。 1.4 倒車顯影機組安裝說明 >>倒車影像傳輸機本機可輕易地安裝於您車牌上，並傳送影像訊號至您的車用導航機螢幕上。在正確安裝後當您倒車時，車用導航機的螢幕將會自動提供清晰的影像訊息供您參考。安裝指示＊建議請您車商的專業技術人員安裝本機以您車牌上的螺絲固定機器，在安裝同時確保鏡頭不受遮閉，並以包裝中所附墊片調整校正機器角度。 ★注意！ 1.長關/開機後，需等待重新定位 2.當機器進入待機狀態，輕按電源開關即可開機(短開機);短開機後之定位速度較長開機快 ★重要提示！右側電源開關 (按住3秒) 1.您的車用導航機必須放置於車架上，以利接收您的倒車影像傳輸機所傳送的無線訊息 2.杯座上左下方之Camera紐需為on之狀態；背光燈號亮起表示on) 3.本機之無線傳輸距離以五米為限，卡車、拖車、巴士不建議使用

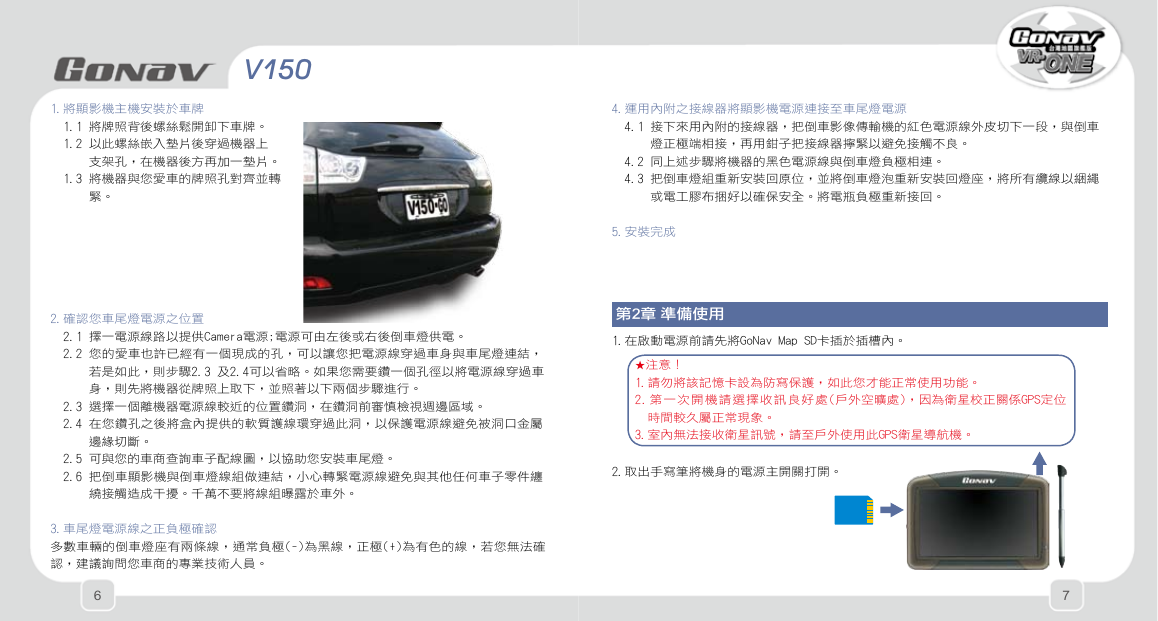

V150 1.將顯影機主機安裝於車牌 1.1 將牌照背後螺絲鬆開卸下車牌。 1.2 以此螺絲嵌入墊片後穿過機器上支架孔，在機器後方再加一墊片。 1.3 將機器與您愛車的牌照孔對齊並轉緊。 4.運用內附之接線器將顯影機電源連接至車尾燈電源 4.1 接下來用內附的接線器，把倒車影像傳輸機的紅色電源線外皮切下一段，與倒車燈正極端相接，再用鉗子把接線器擰緊以避免接觸不良。 4.2 同上述步驟將機器的黑色電源線與倒車燈負極相連。 4.3 把倒車燈組重新安裝回原位，並將倒車燈泡重新安裝回燈座，將所有纜線以綑繩或電工膠布捆好以確保安全。將電瓶負極重新接回。 5.安裝完成 2.確認您車尾燈電源之位置 2.1 擇一電源線路以提供Camera電源;電源可由左後或右後倒車燈供電。 2.2 您的愛車也許已經有一個現成的孔，可以讓您把電源線穿過車身與車尾燈連結，若是如此，則步驟2.3 及2.4可以省略。如果您需要鑽一個孔徑以將電源線穿過車身，則先將機器從牌照上取下，並照著以下兩個步驟進行。 2.3 選擇一個離機器電源線較近的位置鑽洞，在鑽洞前審慎檢視週邊區域。 2.4 在您鑽孔之後將盒內提供的軟質護線環穿過此洞，以保護電源線避免被洞口金屬邊緣切斷。 2.5 可與您的車商查詢車子配線圖，以協助您安裝車尾燈。第2章準備使用 1.在啟動電源前請先將GoNav Map SD卡插於插槽內。 ★注意！ 1.請勿將該記憶卡設為防寫保護，如此您才能正常使用功能。 2.第一次開機請選擇收訊良好處(戶外空曠處)，因為衛星校正關係GPS定位時間較久屬正常現象。 3.室內無法接收衛星訊號，請至戶外使用此GPS衛星導航機。 2.6 把倒車顯影機與倒車燈線組做連結，小心轉緊電源線避免與其他任何車子零件纏 2.取出手寫筆將機身的電源主開關打開。繞接觸造成干擾。千萬不要將線組曝露於車外。 3.車尾燈電源線之正負極確認多數車輛的倒車燈座有兩條線，通常負極(-)為黑線，正極(+)為有色的線，若您無法確認，建議詢問您車商的專業技術人員。

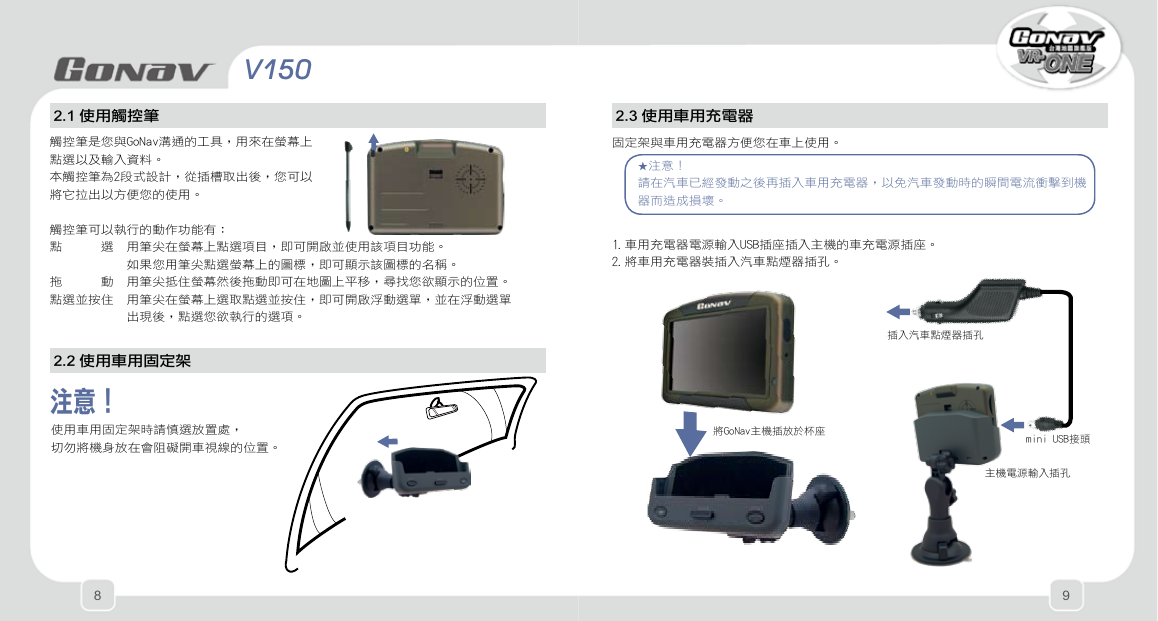

V150 2.1 使用觸控筆觸控筆是您與GoNav溝通的工具，用來在螢幕上點選以及輸入資料。本觸控筆為2段式設計，從插槽取出後，您可以將它拉出以方便您的使用。觸控筆可以執行的動作功能有：點　　　選用筆尖在螢幕上點選項目，即可開啟並使用該項目功能。如果您用筆尖點選螢幕上的圖標，即可顯示該圖標的名稱。拖　　　動用筆尖抵住螢幕然後拖動即可在地圖上平移，尋找您欲顯示的位置。點選並按住用筆尖在螢幕上選取點選並按住，即可開啟浮動選單，並在浮動選單出現後，點選您欲執行的選項。 2.2 使用車用固定架注意！使用車用固定架時請慎選放置處，切勿將機身放在會阻礙開車視線的位置。 2.3 使用車用充電器固定架與車用充電器方便您在車上使用。 ★注意！請在汽車已經發動之後再插入車用充電器，以免汽車發動時的瞬間電流衝擊到機器而造成損壞。 1.車用充電器電源輸入USB插座插入主機的車充電源插座。 2.將車用充電器裝插入汽車點煙器插孔。插入汽車點煙器插孔將GoNav主機插放於杯座 mini USB接頭主機電源輸入插孔

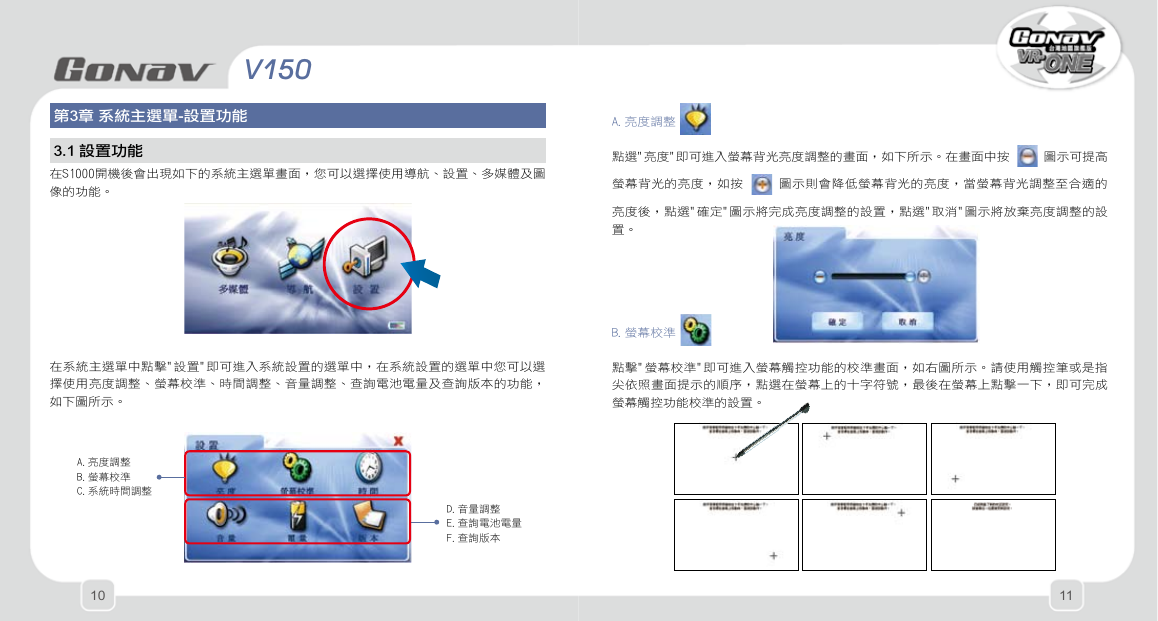

V150 第3章系統主選單-設置功能 3.1 設置功能在S1000開機後會出現如下的系統主選單畫面，您可以選擇使用導航、設置、多媒體及圖像的功能。 A.亮度調整點選"亮度"即可進入螢幕背光亮度調整的畫面，如下所示。在畫面中按圖示可提高螢幕背光的亮度，如按圖示則會降低螢幕背光的亮度，當螢幕背光調整至合適的亮度後，點選"確定"圖示將完成亮度調整的設置，點選"取消"圖示將放棄亮度調整的設置。 B.螢幕校準在系統主選單中點擊"設置"即可進入系統設置的選單中，在系統設置的選單中您可以選點擊"螢幕校準"即可進入螢幕觸控功能的校準畫面，如右圖所示。請使用觸控筆或是指擇使用亮度調整、螢幕校準、時間調整、音量調整、查詢電池電量及查詢版本的功能，尖依照畫面提示的順序，點選在螢幕上的十字符號，最後在螢幕上點擊一下，即可完成如下圖所示。螢幕觸控功能校準的設置。 A.亮度調整 B.螢幕校準 C.系統時間調整 0 D.音量調整 E.查詢電池電量 F.查詢版本
