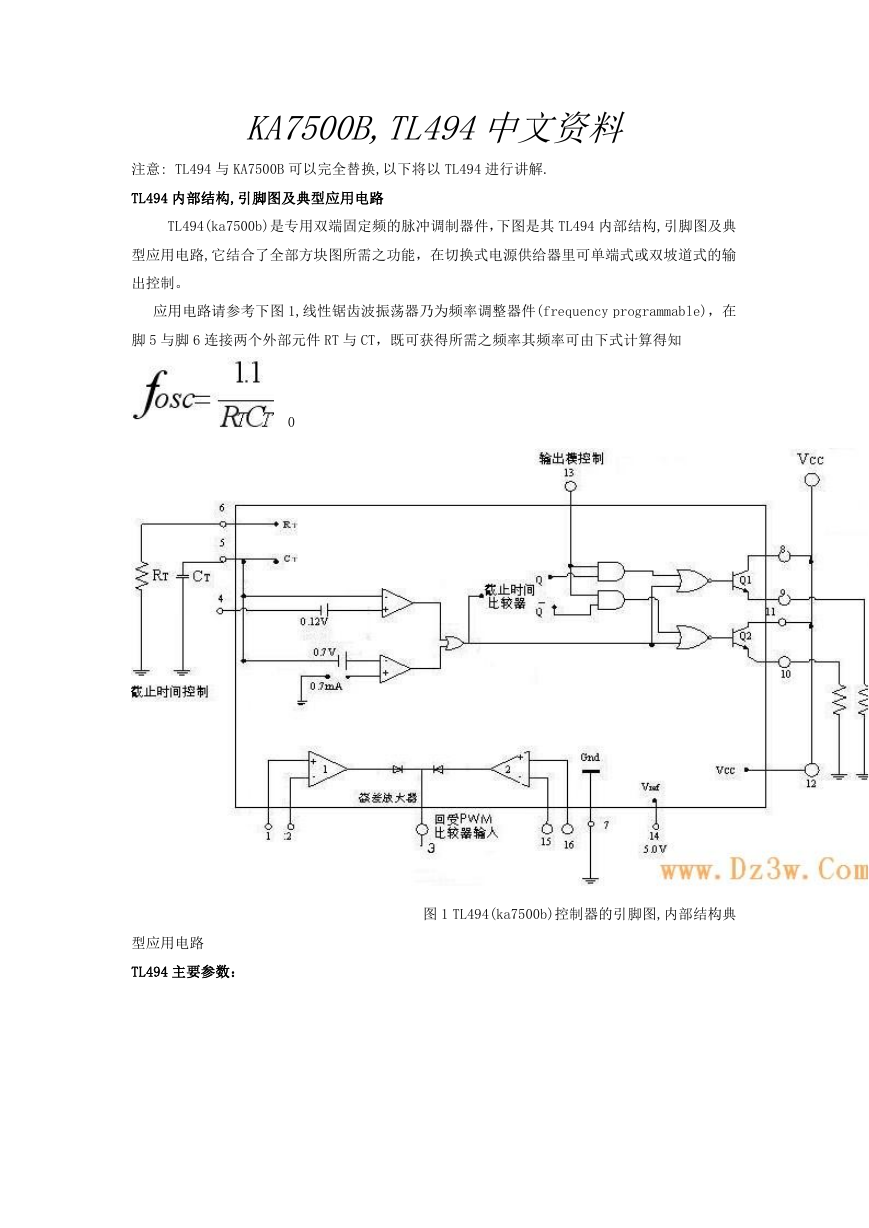

    KA7500B,TL494中文资料 注意: TL494 与 KA7500B 可以完全替换,以下将以 TL494 进行讲解. TL494 内部结构,引脚图及典型应用电路 TL494(ka7500b)是专用双端固定频的脉冲调制器件，下图是其 TL494 内部结构,引脚图及典 型应用电路,它结合了全部方块图所需之功能，在切换式电源供给器里可单端式或双坡道式的输 出控制。 应用电路请参考下图 1,线性锯齿波振荡器乃为频率调整器件(frequency programmable)，在 脚 5 与脚 6 连接两个外部元件 RT 与 CT，既可获得所需之频率其频率可由下式计算得知 0 型应用电路 TL494 主要参数： 图 1 TL494(ka7500b)控制器的引脚图,内部结构典

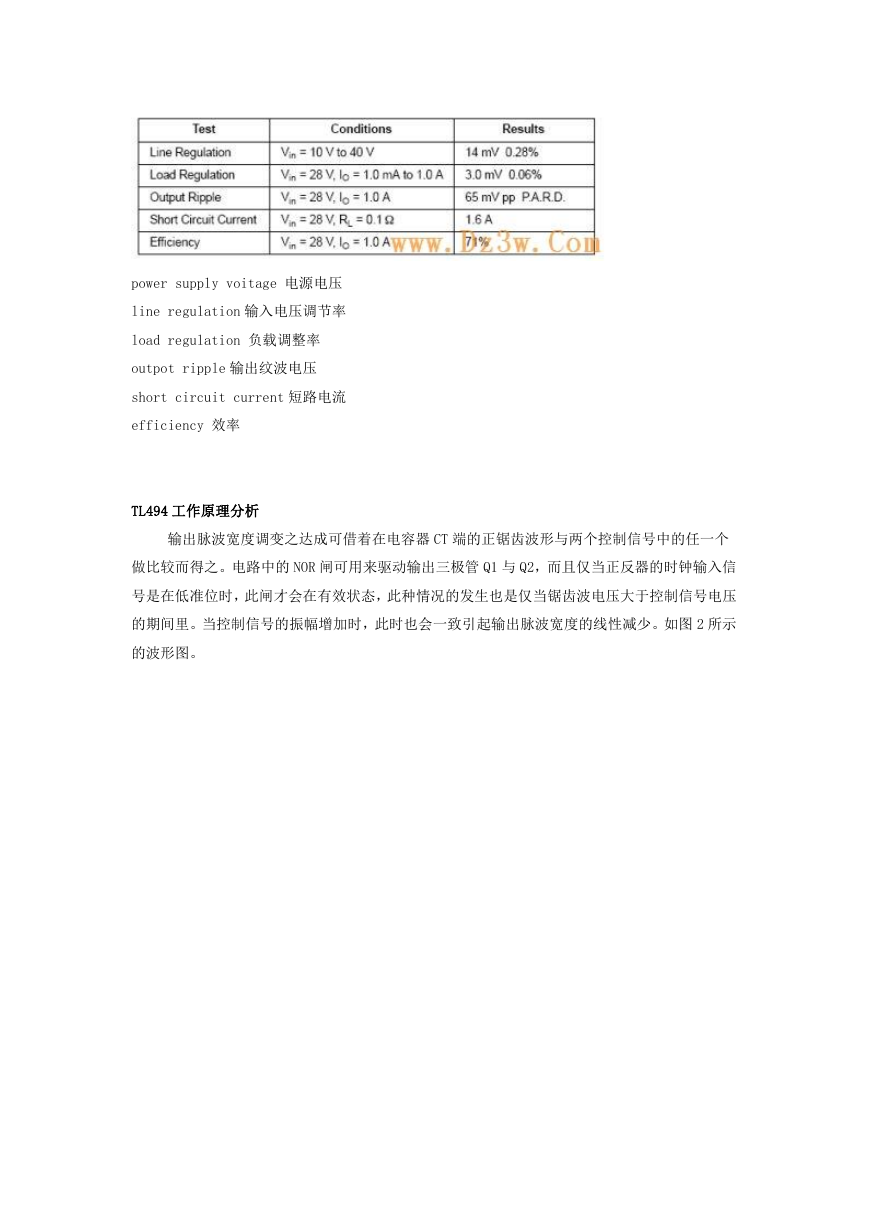

    power supply voitage 电源电压 line regulation 输入电压调节率 load regulation 负载调整率 outpot ripple 输出纹波电压 short circuit current 短路电流 efficiency 效率 TL494 工作原理分析 输出脉波宽度调变之达成可借着在电容器 CT 端的正锯齿波形与两个控制信号中的任一个 做比较而得之。电路中的 NOR 闸可用来驱动输出三极管 Q1 与 Q2，而且仅当正反器的时钟输入信 号是在低准位时，此闸才会在有效状态，此种情况的发生也是仅当锯齿波电压大于控制信号电压 的期间里。当控制信号的振幅增加时，此时也会一致引起输出脉波宽度的线性减少。如图 2 所示 的波形图。

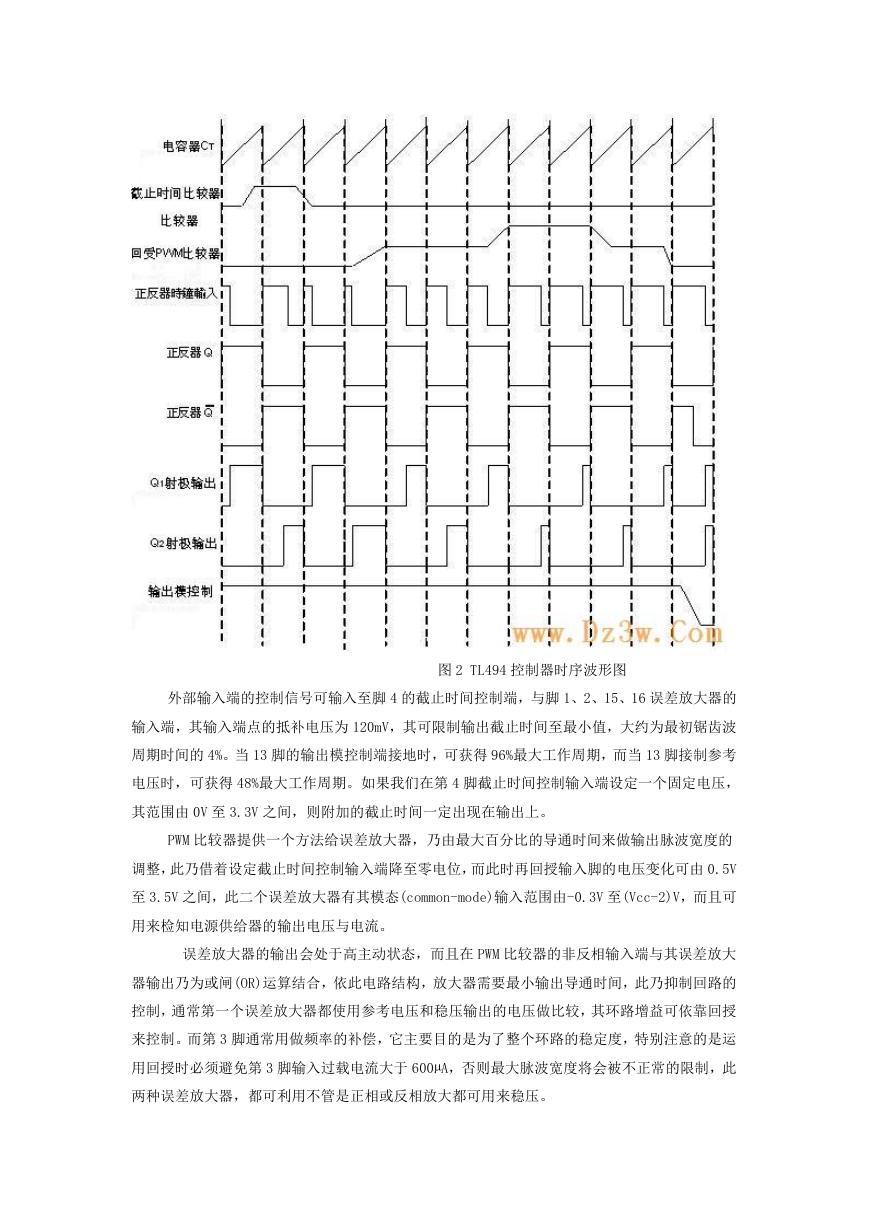

    图 2 TL494 控制器时序波形图 外部输入端的控制信号可输入至脚 4 的截止时间控制端，与脚 1、2、15、16 误差放大器的 输入端，其输入端点的抵补电压为 120mV，其可限制输出截止时间至最小值，大约为最初锯齿波 周期时间的 4%。当 13 脚的输出模控制端接地时，可获得 96%最大工作周期，而当 13 脚接制参考 电压时，可获得 48%最大工作周期。如果我们在第 4 脚截止时间控制输入端设定一个固定电压， 其范围由 0V 至 3.3V 之间，则附加的截止时间一定出现在输出上。 PWM 比较器提供一个方法给误差放大器，乃由最大百分比的导通时间来做输出脉波宽度的 调整，此乃借着设定截止时间控制输入端降至零电位，而此时再回授输入脚的电压变化可由 0.5V 至 3.5V 之间，此二个误差放大器有其模态(common-mode)输入范围由-0.3V 至(Vcc-2)V，而且可 用来检知电源供给器的输出电压与电流。 误差放大器的输出会处于高主动状态，而且在 PWM 比较器的非反相输入端与其误差放大 器输出乃为或闸(OR)运算结合，依此电路结构，放大器需要最小输出导通时间，此乃抑制回路的 控制，通常第一个误差放大器都使用参考电压和稳压输出的电压做比较，其环路增益可依靠回授 来控制。而第 3 脚通常用做频率的补偿，它主要目的是为了整个环路的稳定度，特别注意的是运 用回授时必须避免第 3 脚输入过载电流大于 600µA，否则最大脉波宽度将会被不正常的限制，此 两种误差放大器，都可利用不管是正相或反相放大都可用来稳压。

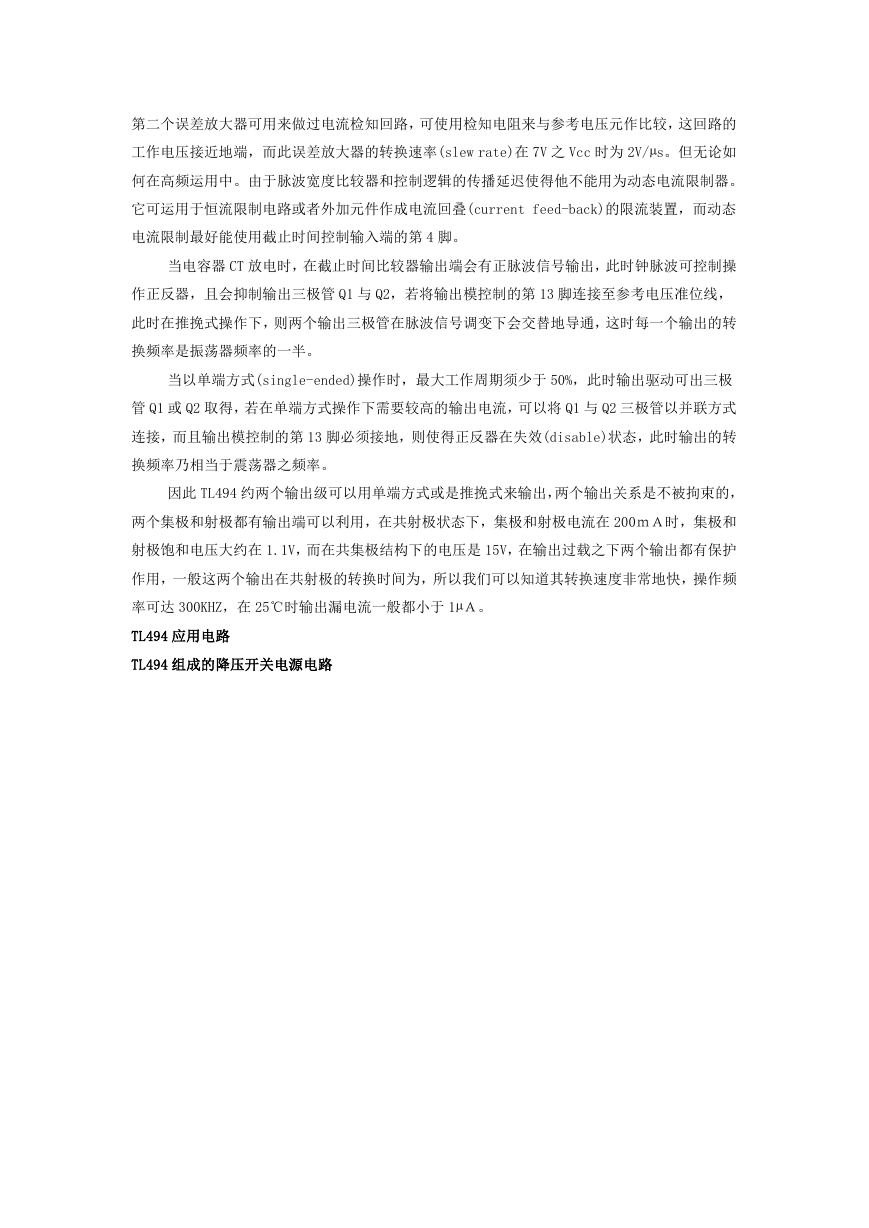

    第二个误差放大器可用来做过电流检知回路，可使用检知电阻来与参考电压元作比较，这回路的 工作电压接近地端，而此误差放大器的转换速率(slew rate)在 7V 之 Vcc 时为 2V/µs。但无论如 何在高频运用中。由于脉波宽度比较器和控制逻辑的传播延迟使得他不能用为动态电流限制器。 它可运用于恒流限制电路或者外加元件作成电流回叠(current feed-back)的限流装置，而动态 电流限制最好能使用截止时间控制输入端的第 4 脚。 当电容器 CT 放电时，在截止时间比较器输出端会有正脉波信号输出，此时钟脉波可控制操 作正反器，且会抑制输出三极管 Q1 与 Q2，若将输出模控制的第 13 脚连接至参考电压准位线， 此时在推挽式操作下，则两个输出三极管在脉波信号调变下会交替地导通，这时每一个输出的转 换频率是振荡器频率的一半。 当以单端方式(single-ended)操作时，最大工作周期须少于 50%，此时输出驱动可出三极 管 Q1 或 Q2 取得，若在单端方式操作下需要较高的输出电流，可以将 Q1 与 Q2 三极管以并联方式 连接，而且输出模控制的第 13 脚必须接地，则使得正反器在失效(disable)状态，此时输出的转 换频率乃相当于震荡器之频率。 因此 TL494 约两个输出级可以用单端方式或是推挽式来输出，两个输出关系是不被拘束的， 两个集极和射极都有输出端可以利用，在共射极状态下，集极和射极电流在 200ｍＡ时，集极和 射极饱和电压大约在 1.1V，而在共集极结构下的电压是 15V，在输出过载之下两个输出都有保护 作用，一般这两个输出在共射极的转换时间为，所以我们可以知道其转换速度非常地快，操作频 率可达 300KHZ，在 25℃时输出漏电流一般都小于 1µＡ。 TL494 应用电路 TL494 组成的降压开关电源电路

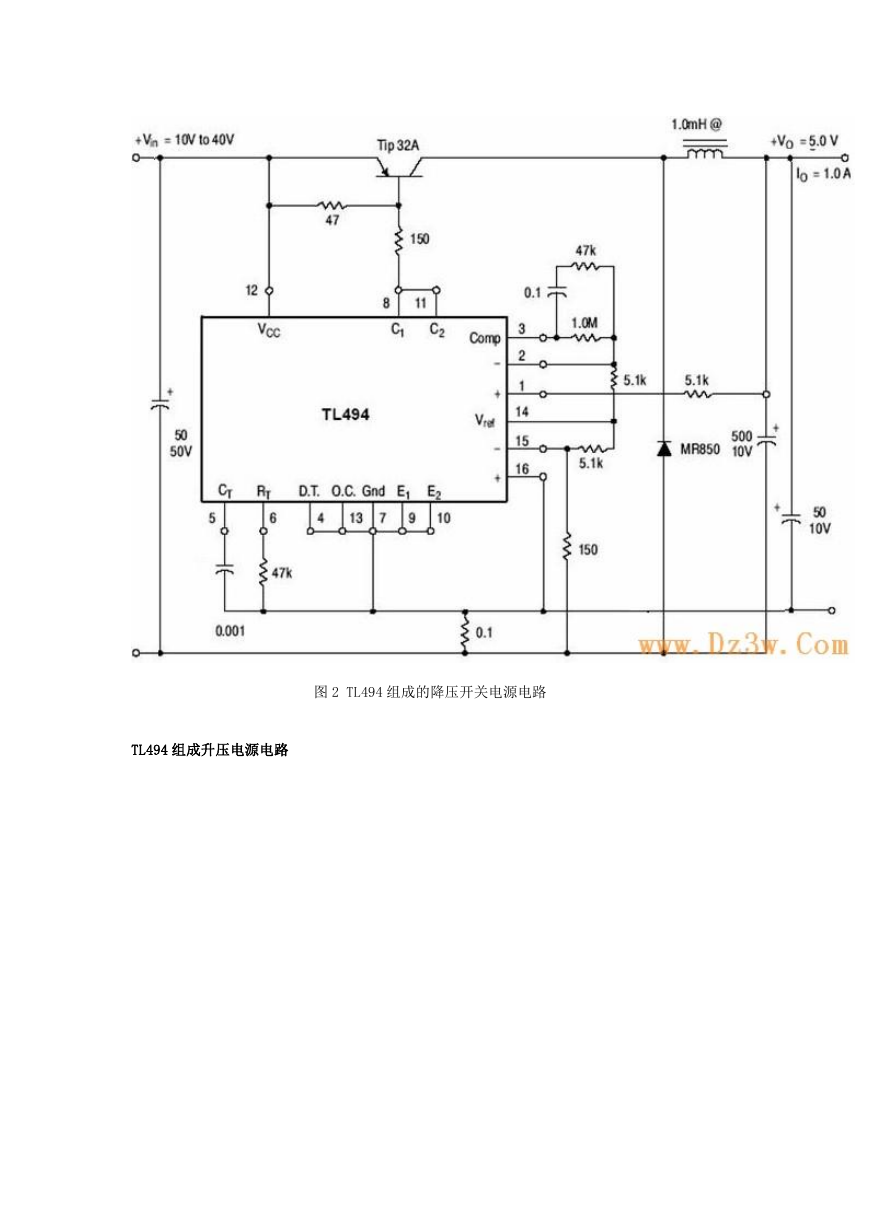

    图 2 TL494 组成的降压开关电源电路 TL494 组成升压电源电路

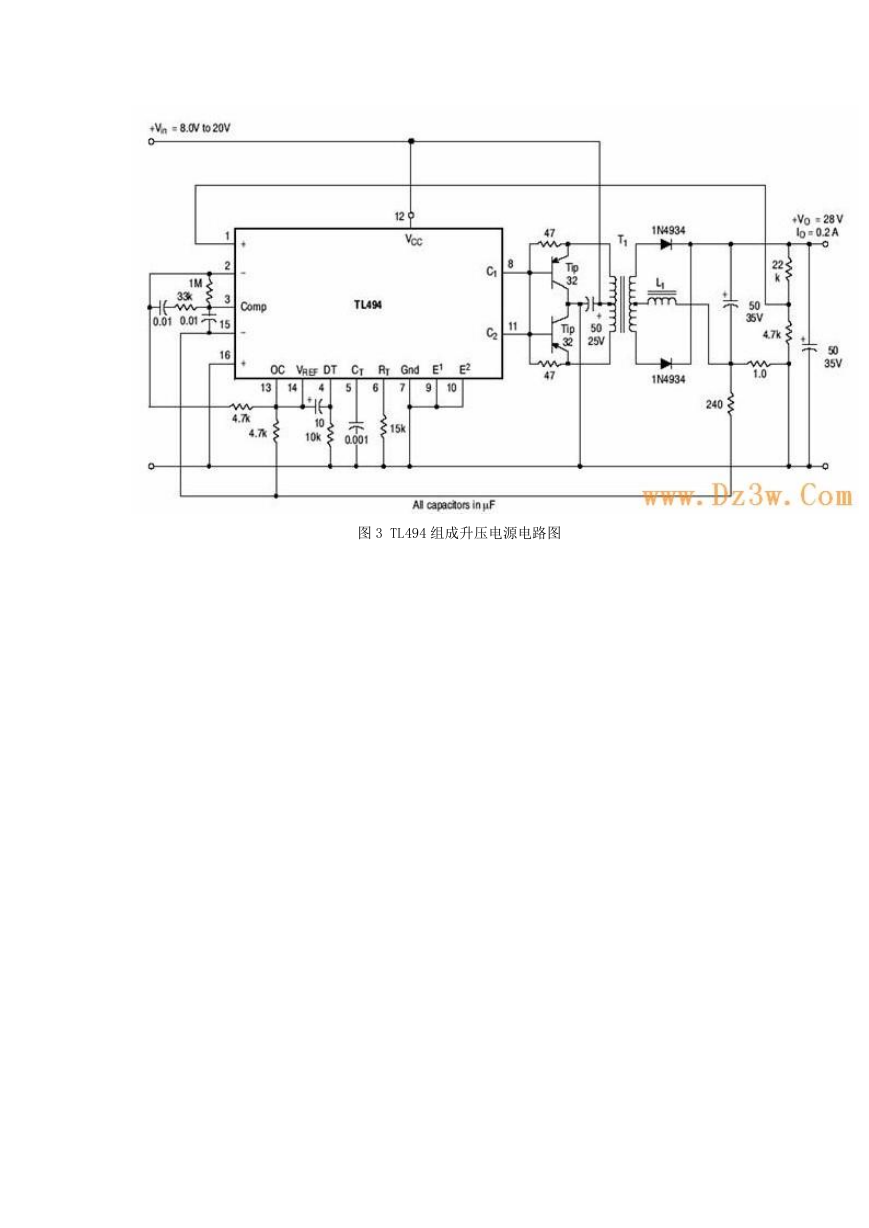

    图 3 TL494 组成升压电源电路图
