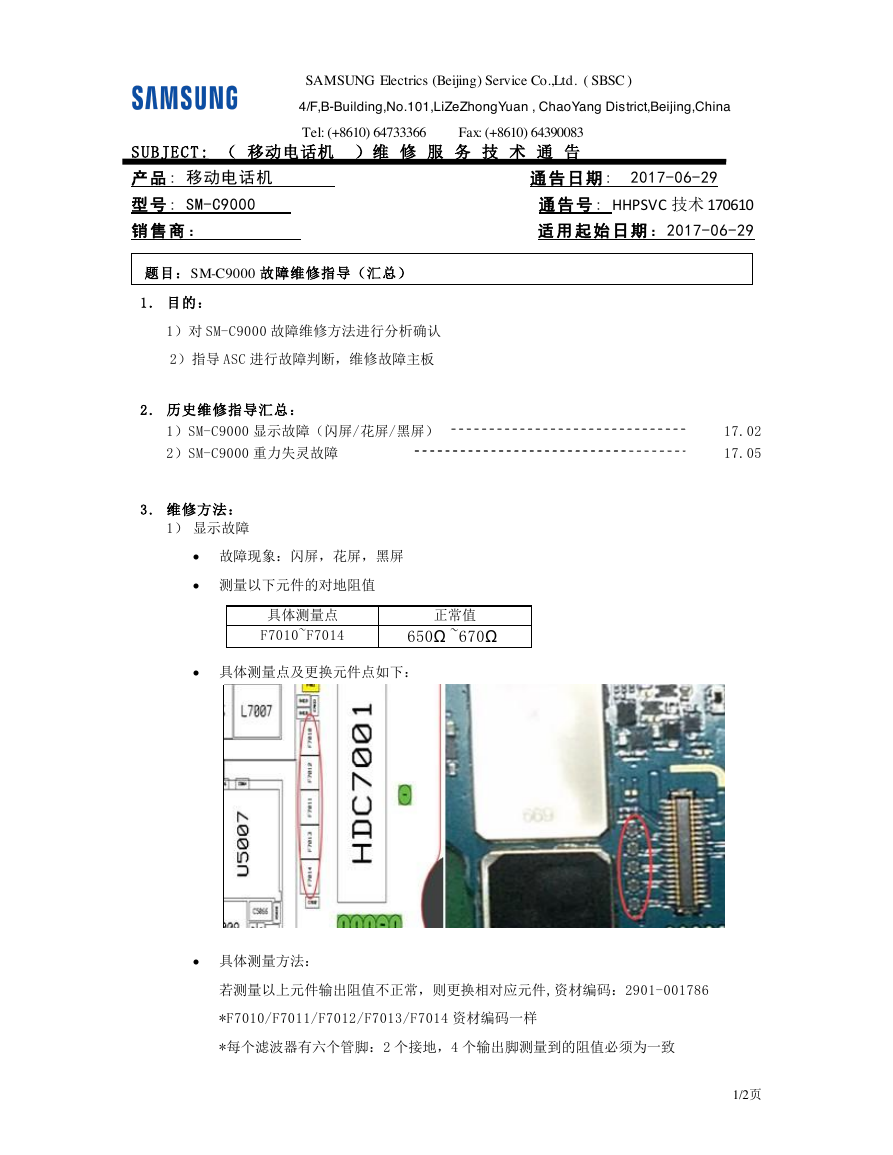

SAMSUNG Electrics (Beijing) Service Co.,Ltd. ( SBSC ) 4/F,B-Building,No.101,LiZeZhongYuan , ChaoYang District,Beijing,China SUBJECT: （ 移动电话机 ）维 修 服 务 技 术 通 告 Tel: (+8610) 64733366 Fax: (+8610) 64390083 产 品 : 移动电话机 通 告 日 期 : 2017-06-29 通 告 号 : HHPSVC 技术 170610 型 号 : SM-C9000 销 售 商 ： 适 用 起 始 日 期 ：2017-06-29 题目：SM-C9000 故障维修指导（汇总） 1 . 目的： 1）对 SM-C9000 故障维修方法进行分析确认 2）指导 ASC 进行故障判断，维修故障主板 2 . 历史维修指导汇总： 1）SM-C9000 显示故障（闪屏/花屏/黑屏） 17.02 2）SM-C9000 重力失灵故障 17.05 3 . 维修方法： 1） 显示故障  故障现象：闪屏，花屏，黑屏  测量以下元件的对地阻值 具体测量点 F7010~F7014 正常值 650Ω ~670Ω  具体测量点及更换元件点如下：  具体测量方法： 若测量以上元件输出阻值不正常，则更换相对应元件,资材编码：2901-001786 *F7010/F7011/F7012/F7013/F7014 资材编码一样 *每个滤波器有六个管脚：2 个接地，4 个输出脚测量到的阻值必须为一致 1/2页 

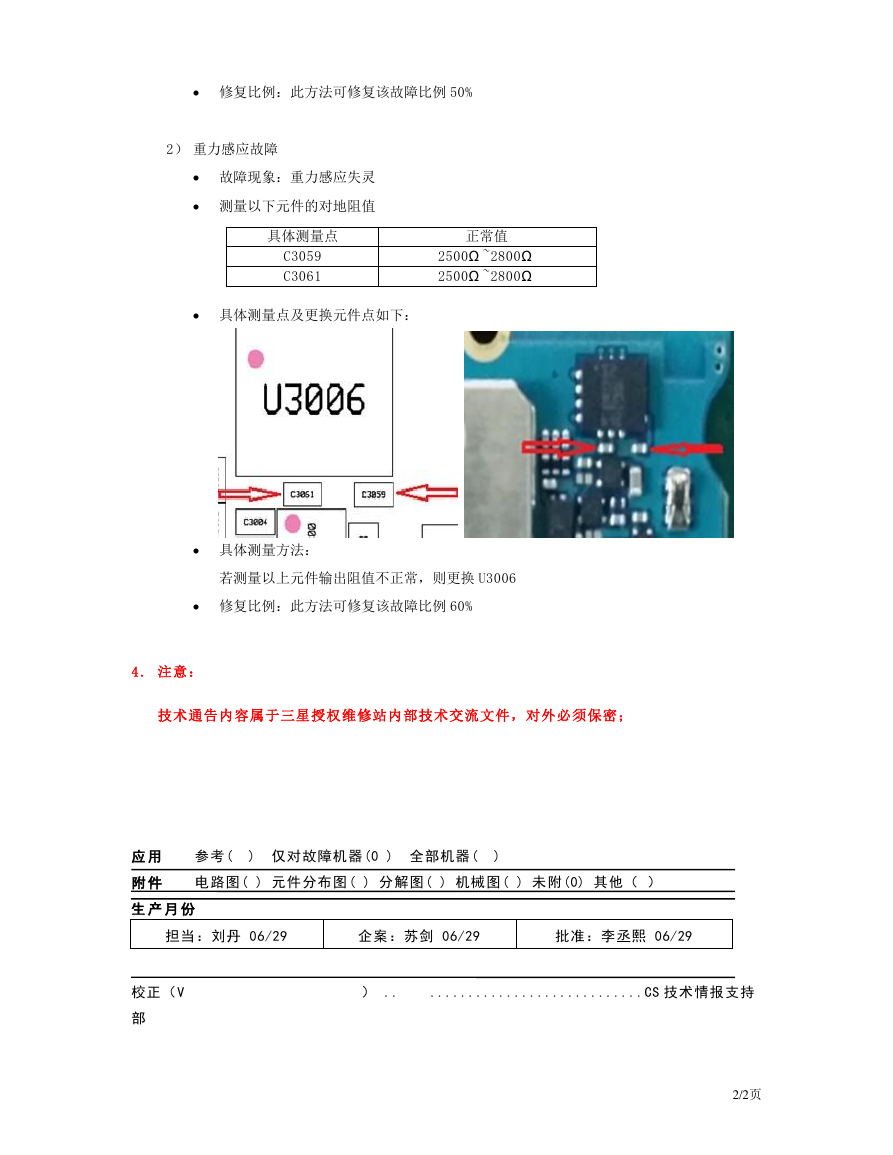

 修复比例：此方法可修复该故障比例 50% 2） 重力感应故障  故障现象：重力感应失灵  测量以下元件的对地阻值 具体测量点 C3059 C3061 正常值 2500Ω ~2800Ω 2500Ω ~2800Ω  具体测量点及更换元件点如下：  具体测量方法： 若测量以上元件输出阻值不正常，则更换 U3006  修复比例：此方法可修复该故障比例 60% 4 . 注意： 技术通告内容属于三星授权维修站内部技术交流文件，对外必须保密； 应 用 参考( ) 仅对故障机器(0 ) 全部机器( ) 附 件 电路图( ) 元件分布图( ) 分解图( ) 机械图( ) 未附(0) 其他（ ） 生 产 月 份 担当：刘丹 06/29 企案：苏剑 06/29 批准：李丞熙 06/29 校正（V ） .. ............................CS 技术情报支持 部 2/2页
