高分辨率SAR图像分析教程 High Resolution SAR Based Imagery Analysis Course TerraSAR-X产品介绍 Product Types from TerraSAR-X

内容 Contents 成像模式：SpotLight，StripMap和ScanSAR模式 Imaging Modes: SpotLight , StripMap and ScanSAR Modes TerraSAR基本产品 TerraSAR-X Basic Products 基本影像产品 Basic Image Products 增值产品：TerraSAR-X增强和地理信息产品 Value Added Products: TerraSAR-X Enhanced and Geoinformation Products TanDEM-X的设计和发射 TanDEM-X Programme and Mission 2

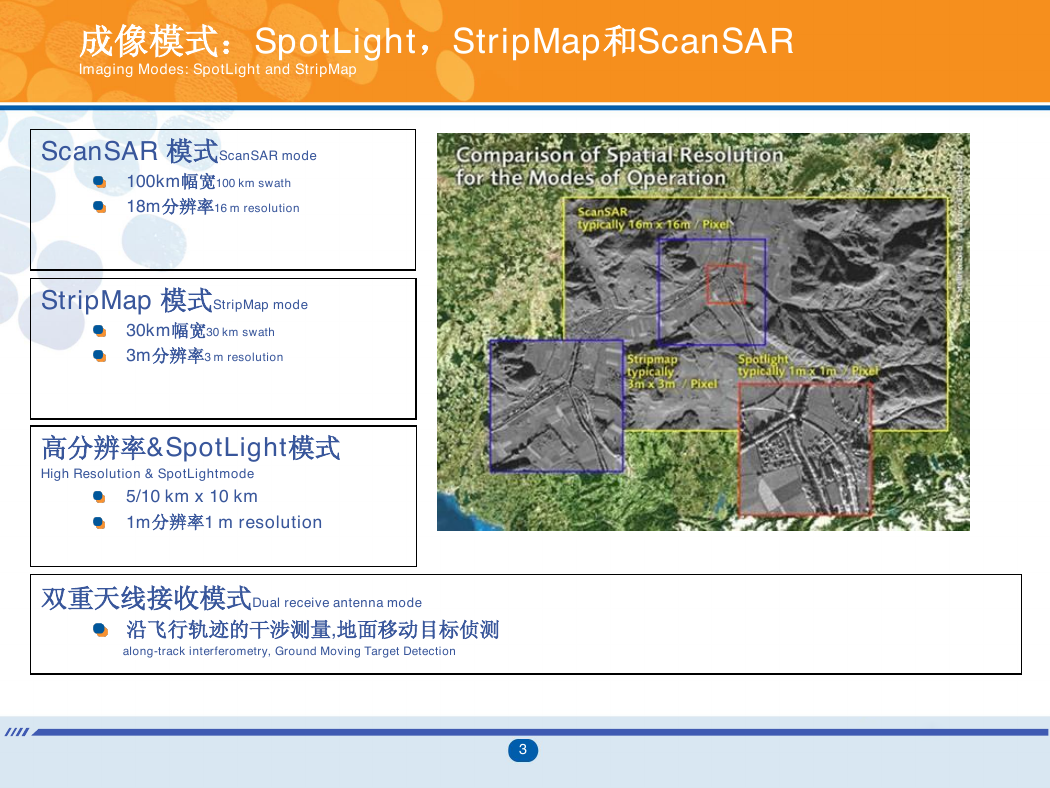

成像模式：SpotLight，StripMap和ScanSAR Imaging Modes: SpotLight and StripMap ScanSAR 模式ScanSAR mode 100km幅宽100 km swath 18m分辨率16 m resolution StripMap 模式StripMap mode 30km幅宽30 km swath 3m分辨率3 m resolution 高分辨率&SpotLight模式 High Resolution & SpotLightmode 5/10 km x 10 km 1m分辨率1 m resolution 双重天线接收模式Dual receive antenna mode 沿飞行轨迹的干涉测量,地面移动目标侦测 along-track interferometry, Ground Moving Target Detection 3

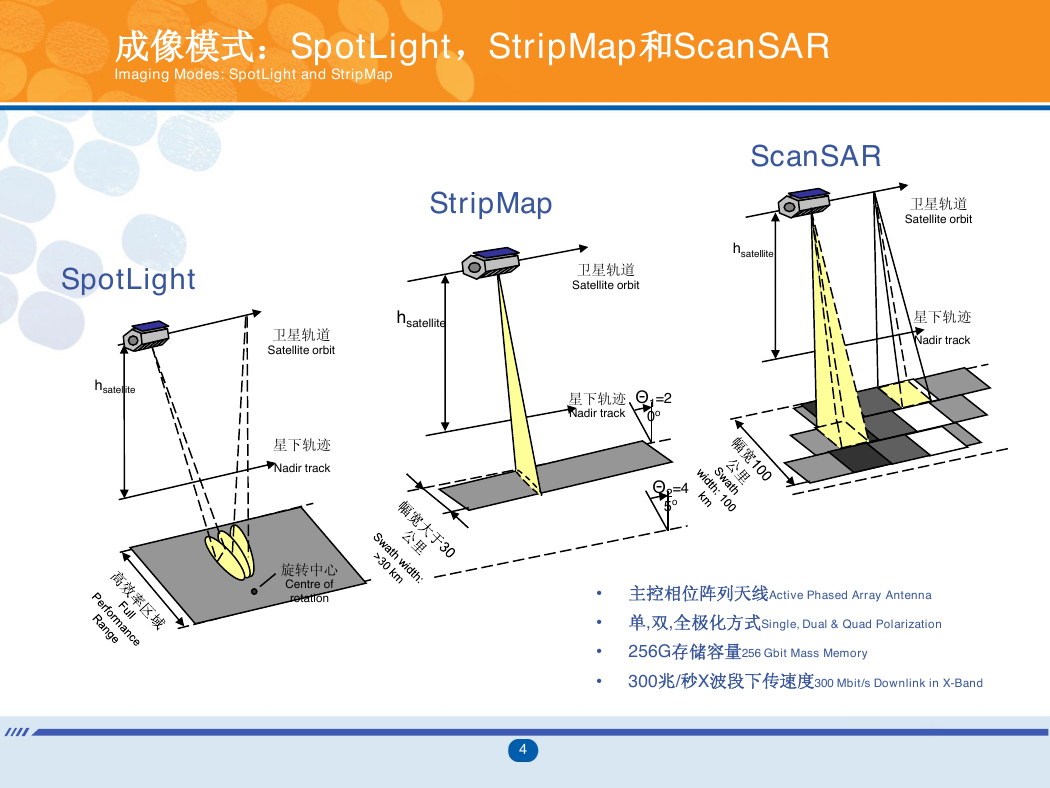

成像模式：SpotLight，StripMap和ScanSAR Imaging Modes: SpotLight and StripMap SpotLight hsatellite hsatellite 卫星轨道 Satellite orbit 星下轨迹 Nadir track 旋转中心 Centre of rotation ScanSAR StripMap 卫星轨道 Satellite orbit hsatellite 卫星轨道 Satellite orbit 星下轨迹 Nadir track 星下轨迹 Nadir track Θ1=2 0o Θ2=4 5o • 主控相位阵列天线Active Phased Array Antenna • 单,双,全极化方式Single, Dual & Quad Polarization • • 256G存储容量256 Gbit Mass Memory 300兆/秒X波段下传速度300 Mbit/s Downlink in X-Band 4

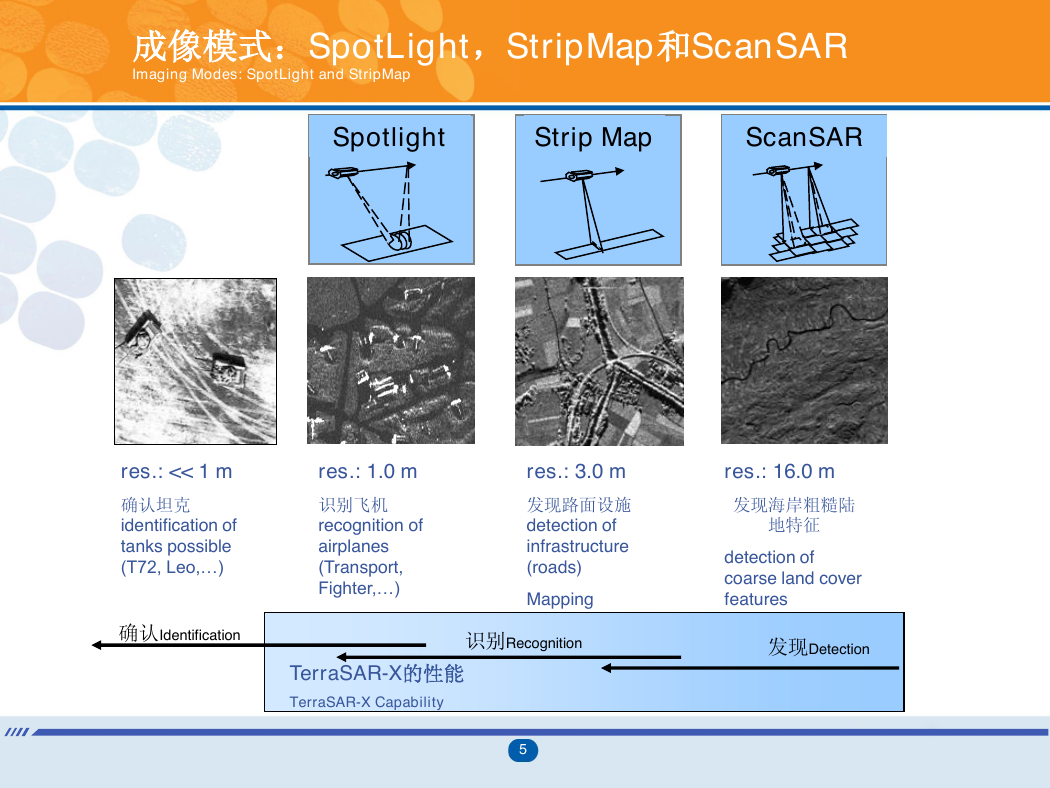

成像模式：SpotLight，StripMap和ScanSAR Imaging Modes: SpotLight and StripMap Spotlight Strip Map ScanSAR res.: << 1 m res.: 1.0 m 确认坦克 identification of tanks possible (T72, Leo,…) 确认Identification 识别飞机 recognition of airplanes (Transport, Fighter,…) res.: 3.0 m 发现路面设施 detection of infrastructure (roads) Mapping res.: 16.0 m 发现海岸粗糙陆地特征 detection of coarse land cover features 发现Detection TerraSAR-X的性能 TerraSAR-X Capability 识别Recognition 5

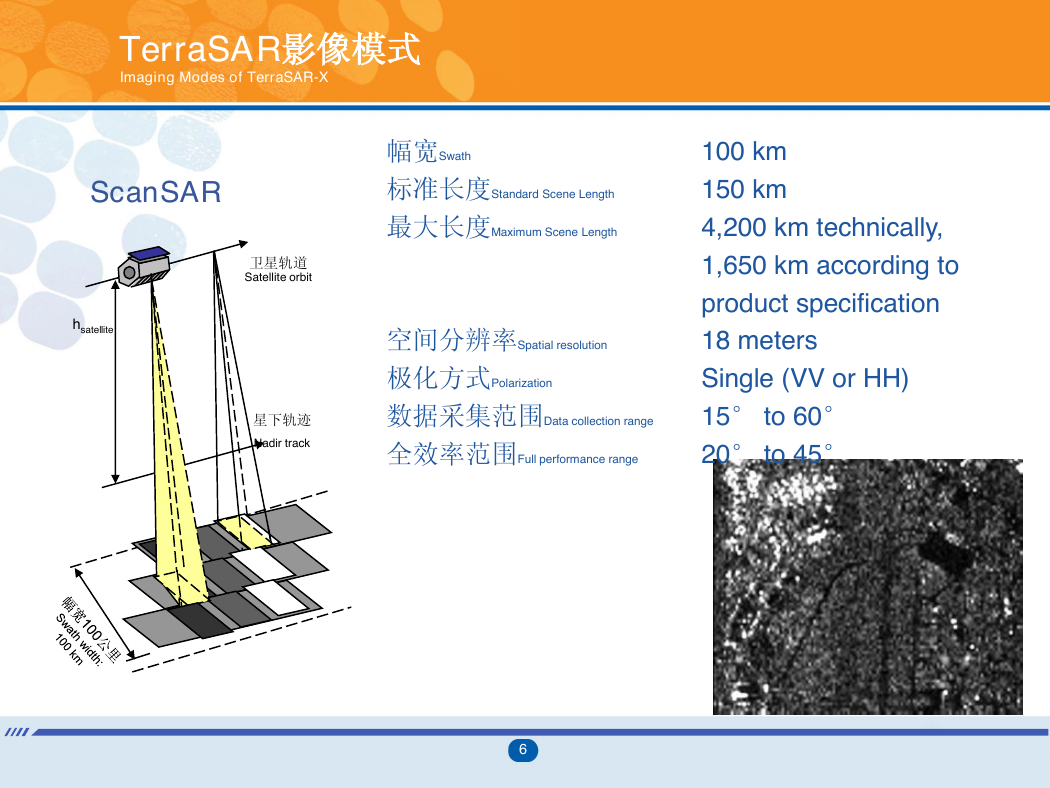

TerraSAR影像模式 Imaging Modes of TerraSAR-X ScanSAR hsatellite 卫星轨道 Satellite orbit 星下轨迹 Nadir track 幅宽Swath 标准长度Standard Scene Length 最大长度Maximum Scene Length 100 km 150 km 4,200 km technically, 1,650 km according to product specification 空间分辨率Spatial resolution 极化方式Polarization 数据采集范围Data collection range 全效率范围Full performance range 18 meters Single (VV or HH) 15° to 60° 20° to 45° 6

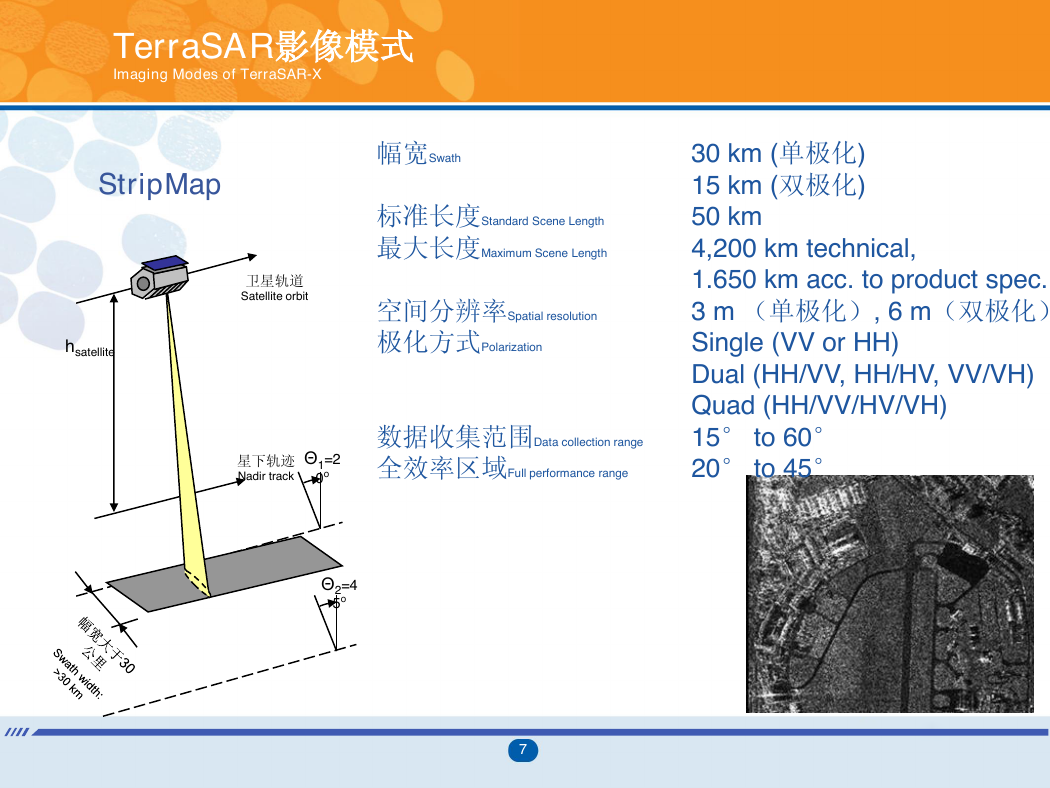

TerraSAR影像模式 Imaging Modes of TerraSAR-X StripMap 卫星轨道 Satellite orbit hsatellite 幅宽Swath 标准长度Standard Scene Length 最大长度Maximum Scene Length 空间分辨率Spatial resolution 极化方式Polarization 星下轨迹 Nadir track Θ1=2 0o 数据收集范围Data collection range 全效率区域Full performance range 30 km (单极化) 15 km (双极化) 50 km 4,200 km technical, 1.650 km acc. to product spec. 3 m （单极化）, 6 m（双极化） Single (VV or HH) Dual (HH/VV, HH/HV, VV/VH) Quad (HH/VV/HV/VH) 15° to 60° 20° to 45° Θ2=4 5o 7

TerraSAR影像模式 Imaging Modes of TerraSAR-X 像幅尺寸Scene size 空间分辨率Spatial resolution 极化方式Polarization 带宽Bandwidth 数据收集范围Data collection range 全效率范围Full performance range 取决于入射角和多极化方式 10 km x 10 km 1-4 m 单极化 (VV or HH) 双极化 (HH/VV) 150 and 300 MHz 15° to 60° 20° to 55° 高分辨率SpotLight模式 5 x 10 km High Resolution SpotLight Mode SpotLight hsatellite 卫星轨道 Satellite orbit 星下轨迹 Nadir track 旋转中心 Centre of rotation 8
