    射频电子开关资料汇编 1

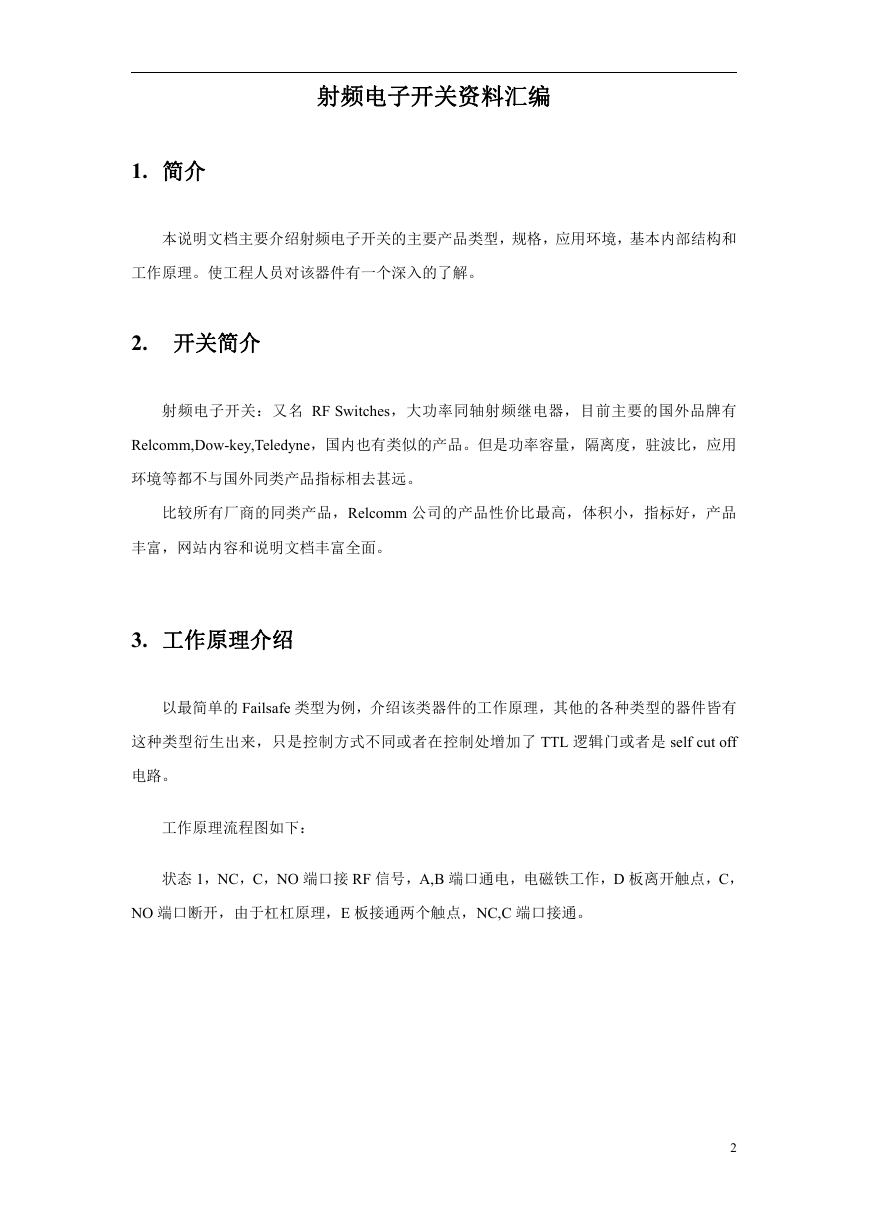

    射频电子开关资料汇编 1. 简介 本说明文档主要介绍射频电子开关的主要产品类型，规格，应用环境，基本内部结构和 工作原理。使工程人员对该器件有一个深入的了解。 2. 开关简介 射频电子开关：又名 RF Switches，大功率同轴射频继电器，目前主要的国外品牌有 Relcomm,Dow-key,Teledyne，国内也有类似的产品。但是功率容量，隔离度，驻波比，应用 环境等都不与国外同类产品指标相去甚远。 比较所有厂商的同类产品，Relcomm 公司的产品性价比最高，体积小，指标好，产品 丰富，网站内容和说明文档丰富全面。 3. 工作原理介绍 以最简单的 Failsafe 类型为例，介绍该类器件的工作原理，其他的各种类型的器件皆有 这种类型衍生出来，只是控制方式不同或者在控制处增加了 TTL 逻辑门或者是 self cut off 电路。 工作原理流程图如下： 状态 1，NC，C，NO 端口接 RF 信号，A,B 端口通电，电磁铁工作，D 板离开触点，C， NO 端口断开，由于杠杠原理，E 板接通两个触点，NC,C 端口接通。 2

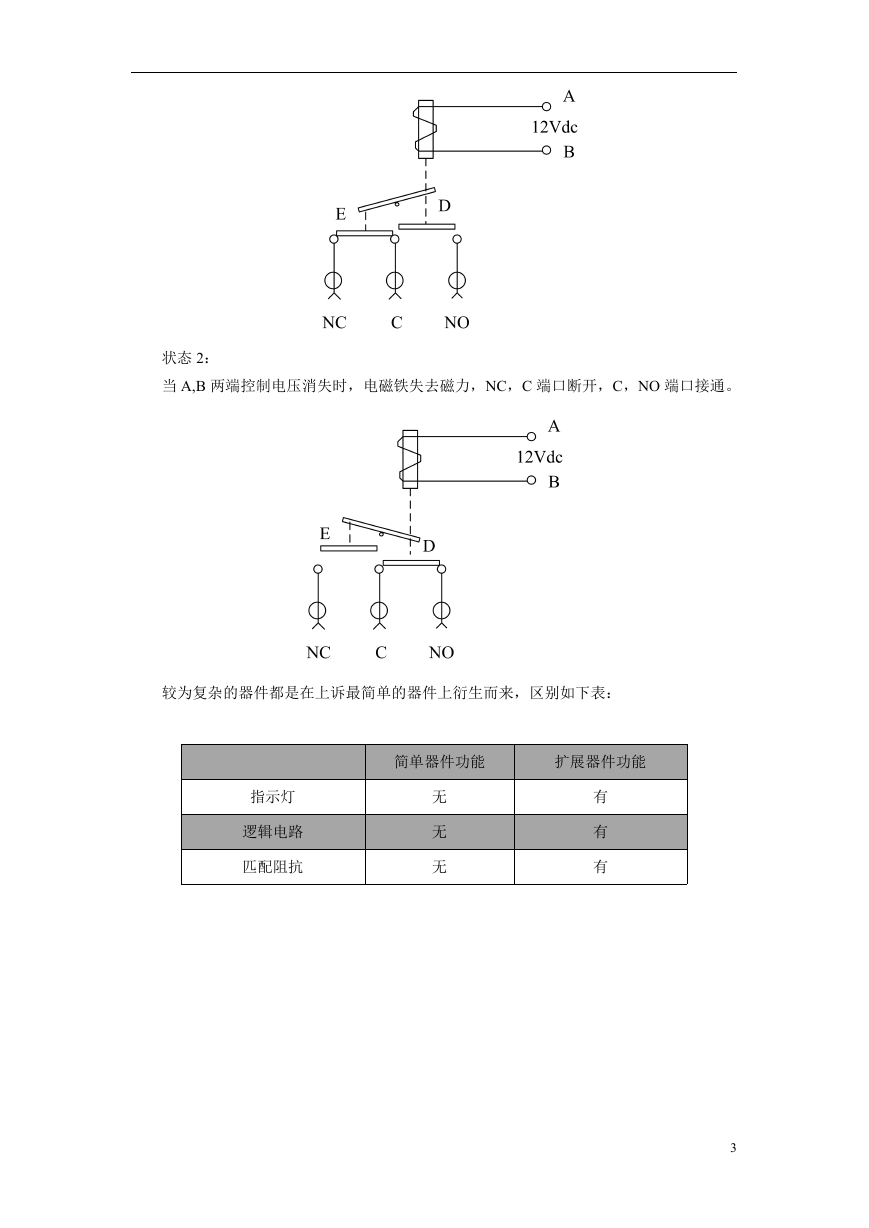

    状态 2： 当 A,B 两端控制电压消失时，电磁铁失去磁力，NC，C 端口断开，C，NO 端口接通。 较为复杂的器件都是在上诉最简单的器件上衍生而来，区别如下表： 简单器件功能 扩展器件功能 指示灯 逻辑电路 匹配阻抗 无 无 无 有 有 有 3

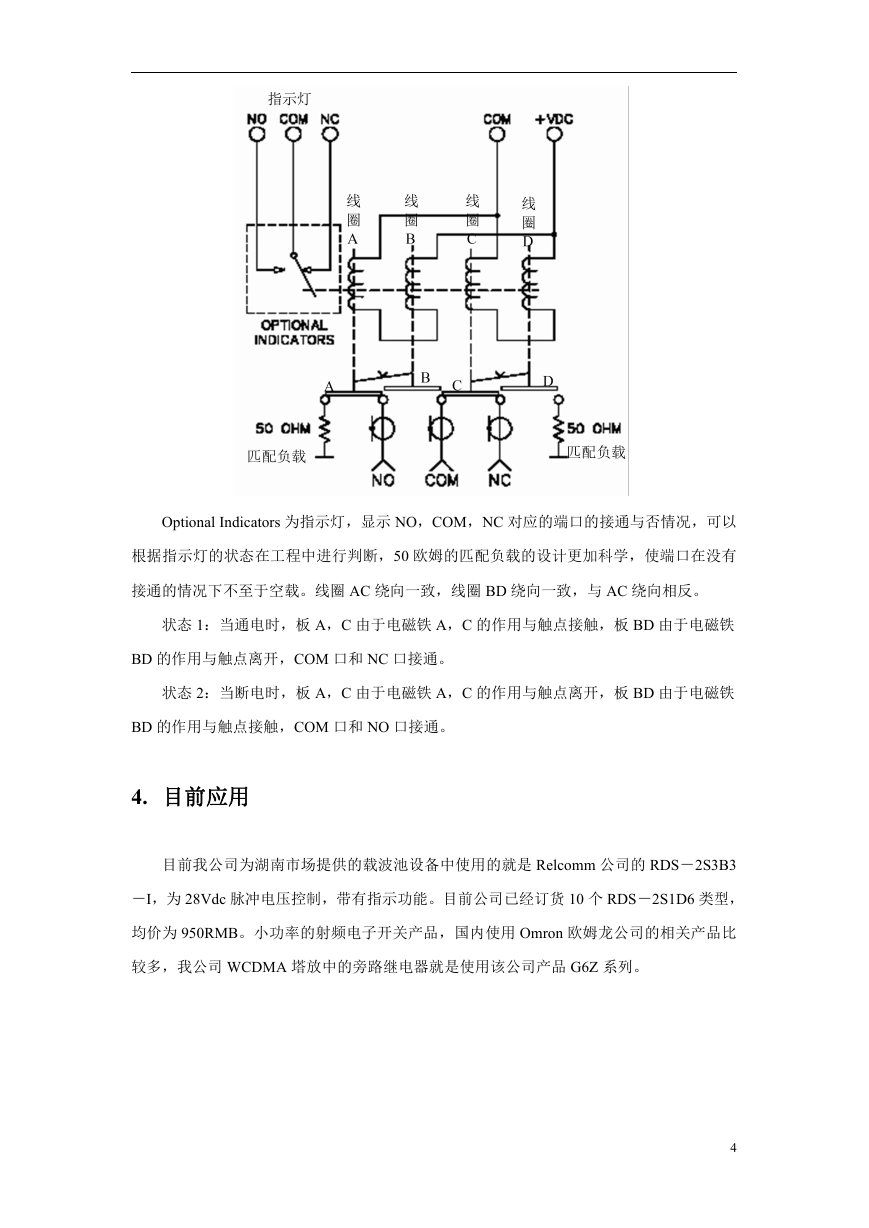

    Optional Indicators 为指示灯，显示 NO，COM，NC 对应的端口的接通与否情况，可以 根据指示灯的状态在工程中进行判断，50 欧姆的匹配负载的设计更加科学，使端口在没有 接通的情况下不至于空载。线圈 AC 绕向一致，线圈 BD 绕向一致，与 AC 绕向相反。 状态 1：当通电时，板 A，C 由于电磁铁 A，C 的作用与触点接触，板 BD 由于电磁铁 BD 的作用与触点离开，COM 口和 NC 口接通。 状态 2：当断电时，板 A，C 由于电磁铁 A，C 的作用与触点离开，板 BD 由于电磁铁 BD 的作用与触点接触，COM 口和 NO 口接通。 4. 目前应用 目前我公司为湖南市场提供的载波池设备中使用的就是 Relcomm 公司的 RDS－2S3B3 －I，为 28Vdc 脉冲电压控制，带有指示功能。目前公司已经订货 10 个 RDS－2S1D6 类型， 均价为 950RMB。小功率的射频电子开关产品，国内使用 Omron 欧姆龙公司的相关产品比 较多，我公司 WCDMA 塔放中的旁路继电器就是使用该公司产品 G6Z 系列。 4

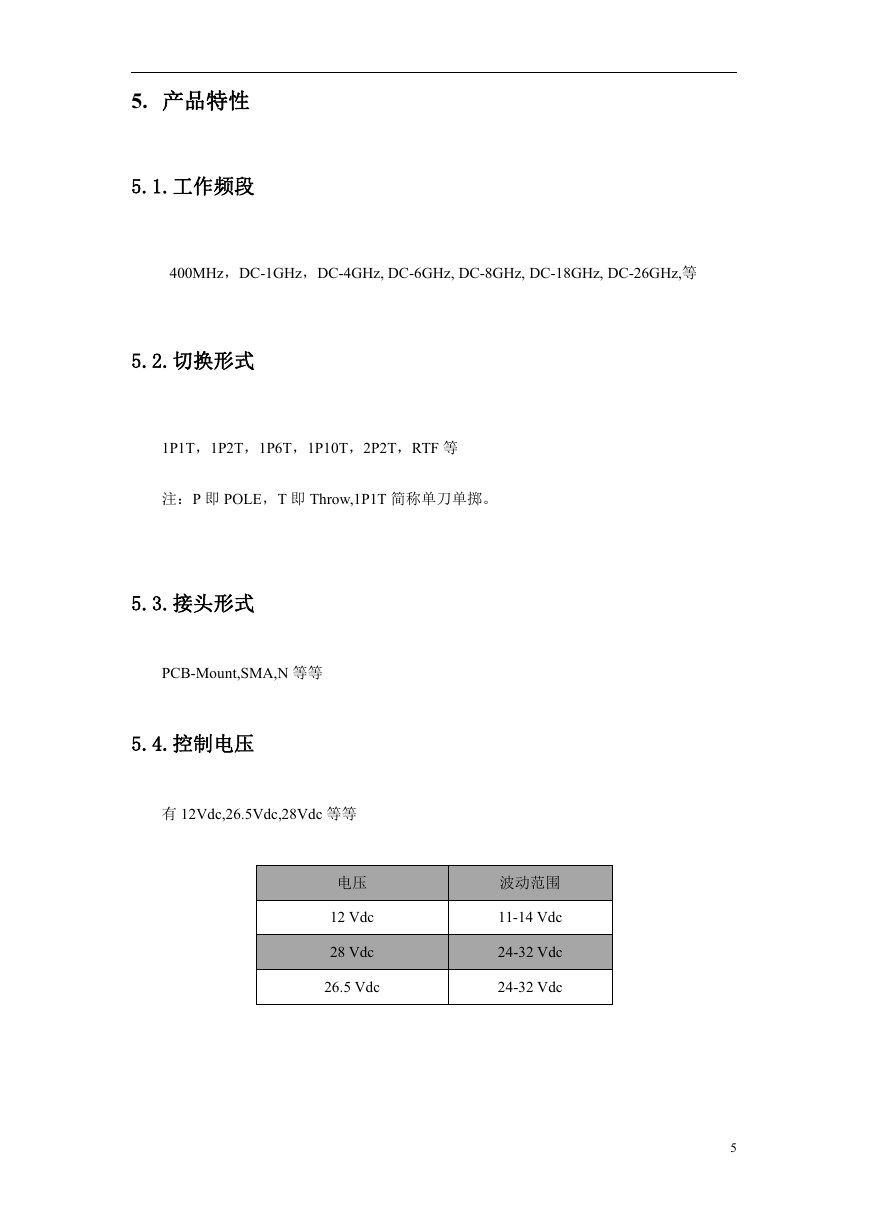

    5. 产品特性 5.1.工作频段 400MHz，DC-1GHz，DC-4GHz, DC-6GHz, DC-8GHz, DC-18GHz, DC-26GHz,等 5.2.切换形式 1P1T，1P2T，1P6T，1P10T，2P2T，RTF 等 注：P 即 POLE，T 即 Throw,1P1T 简称单刀单掷。 5.3.接头形式 PCB-Mount,SMA,N 等等 5.4.控制电压 有 12Vdc,26.5Vdc,28Vdc 等等 电压 12 Vdc 28 Vdc 26.5 Vdc 波动范围 11-14 Vdc 24-32 Vdc 24-32 Vdc 5

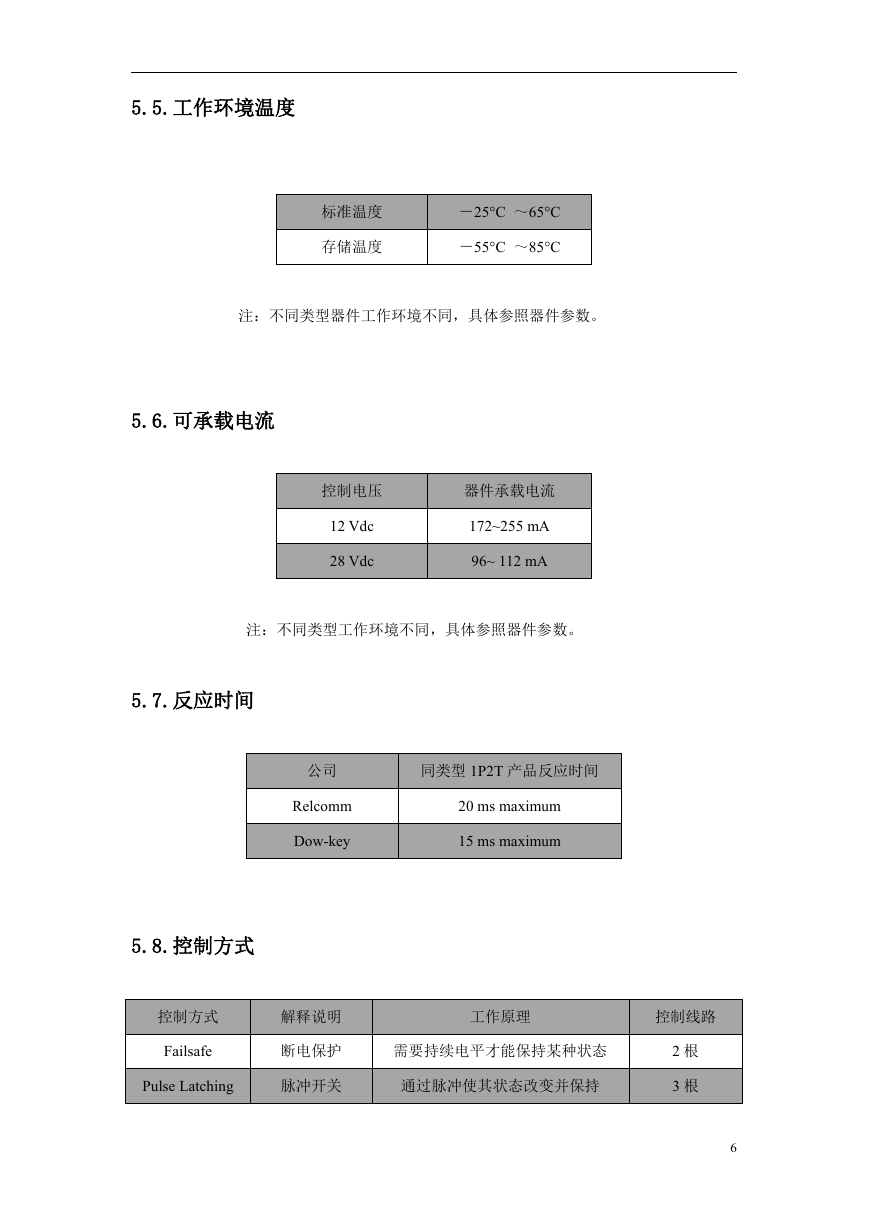

    5.5.工作环境温度 标准温度 存储温度 －25°C ～65°C －55°C ～85°C 注：不同类型器件工作环境不同，具体参照器件参数。 5.6.可承载电流 控制电压 器件承载电流 12 Vdc 28 Vdc 172~255 mA 96~ 112 mA 注：不同类型工作环境不同，具体参照器件参数。 5.7.反应时间 5.8.控制方式 公司 Relcomm Dow-key 同类型 1P2T 产品反应时间 20 ms maximum 15 ms maximum 控制方式 解释说明 工作原理 控制线路 Failsafe Pulse Latching 断电保护 需要持续电平才能保持某种状态 脉冲开关 通过脉冲使其状态改变并保持 2 根 3 根 6
    注：可以根据实际需要选择是否需要指示灯。 5.9.举例说明 5.9.1. Failsafe 控制方式 以 relcomm 公司 RTS-TS1A6 产品为例（不含状态指示灯）： 器件特性： 物理模型： 工作模式： 7

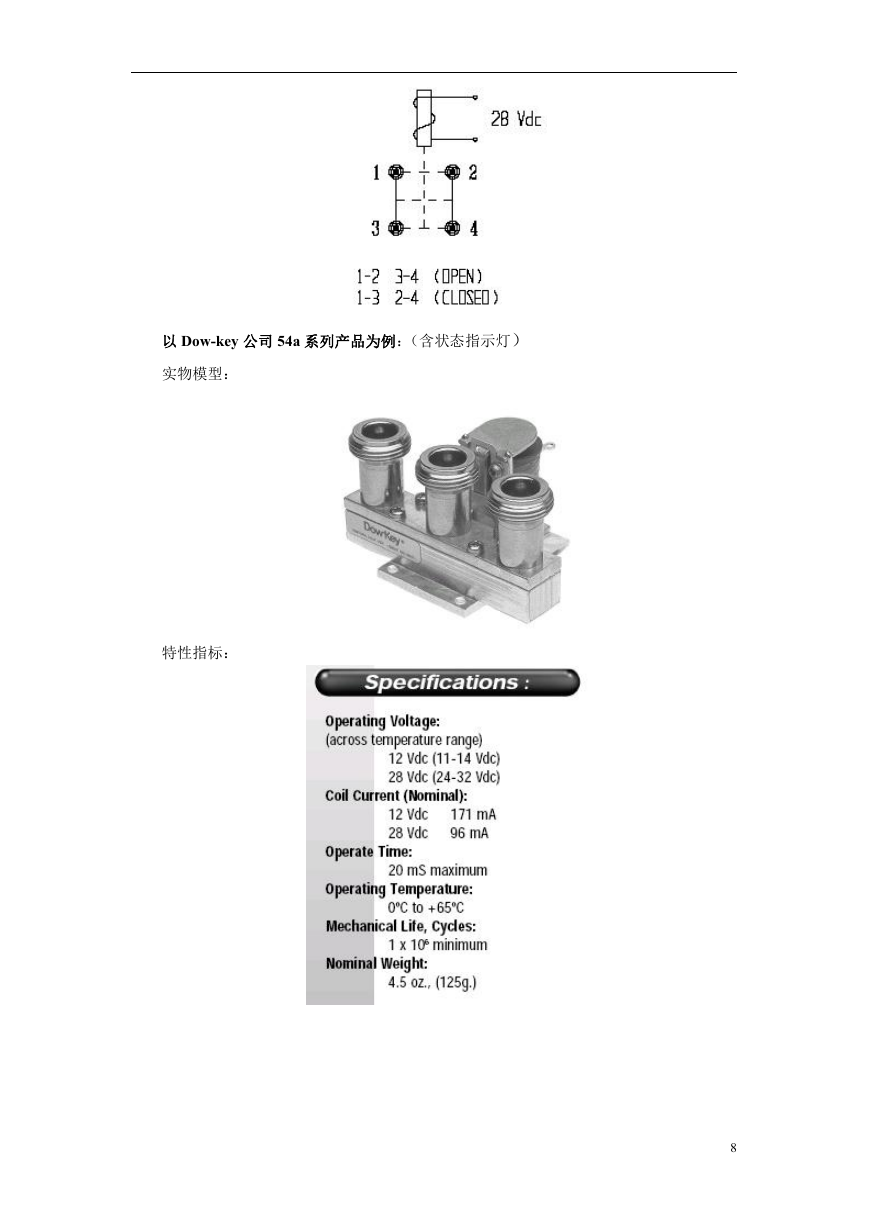

    以 Dow-key 公司 54a 系列产品为例：（含状态指示灯） 实物模型： 特性指标： 8
