关于快速参考手册

使用须知

关于通风孔的注意事项

投影

连接投影机

投影

调整投影机

关闭电源

更换投影灯

清洁空气滤网

故障排除

规格

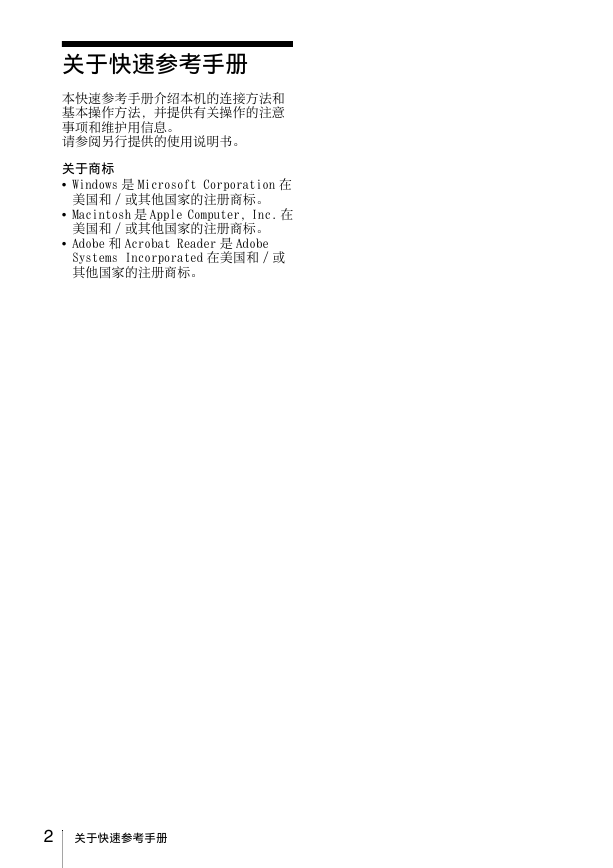

关于快速参考手册本快速参考手册介绍本机的连接方法和基本操作方法，并提供有关操作的注意事项和维护用信息。请参阅另行提供的使用说明书。关于商标 • Windows 是 Microsoft Corporation 在美国和 / 或其他国家的注册商标。 Macintosh 是 Apple Computer, Inc. 在美国和 / 或其他国家的注册商标。 Adobe 和 Acrobat Reader 是 Adobe Systems Incorporated 在美国和 / 或其他国家的注册商标。 2 关于快速参考手册

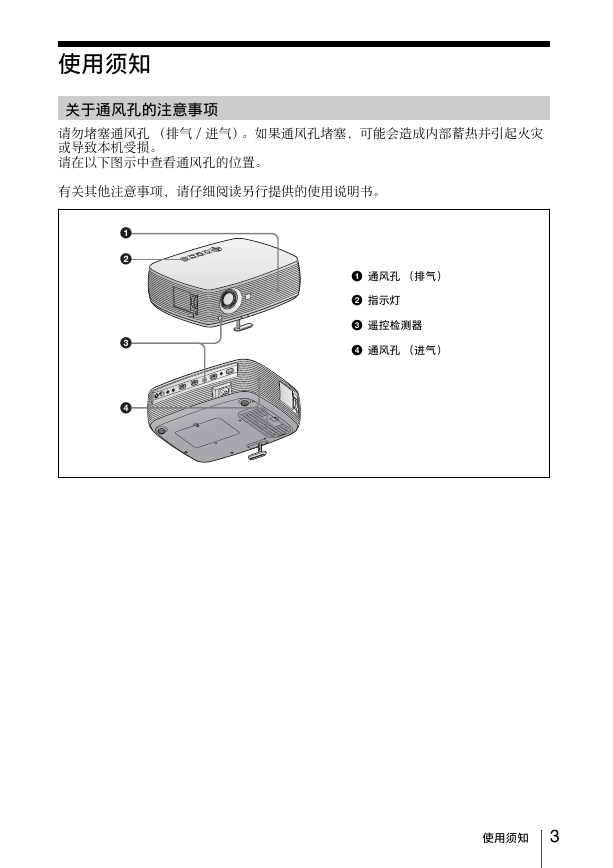

使用须知关于通风孔的注意事项请勿堵塞通风孔（排气 / 进气）。如果通风孔堵塞，可能会造成内部蓄热并引起火灾或导致本机受损。请在以下图示中查看通风孔的位置。有关其他注意事项，请仔细阅读另行提供的使用说明书。 1 2 3 4 1 通风孔（排气） 2 指示灯 3 遥控检测器 4 通风孔（进气）使用须知 3

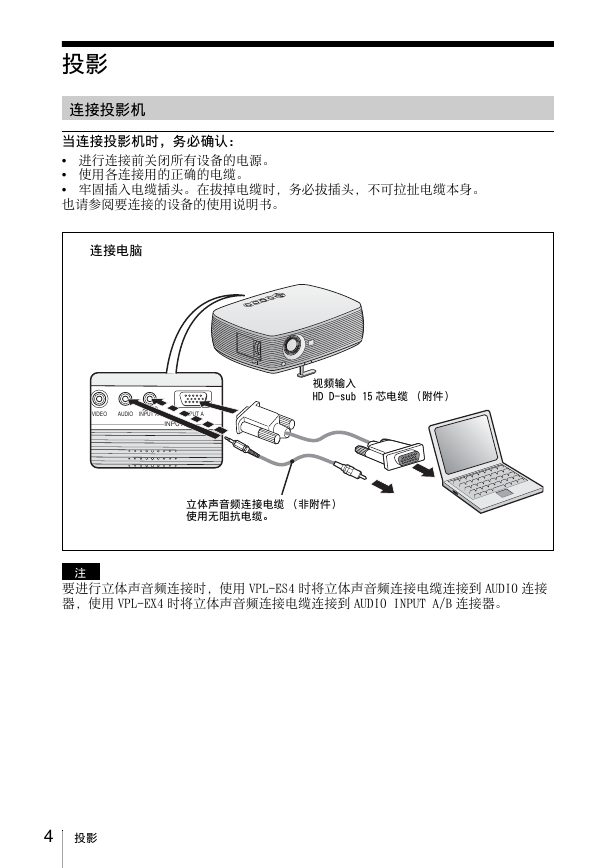

投影连接投影机当连接投影机时，务必确认：进行连接前关闭所有设备的电源。使用各连接用的正确的电缆。牢固插入电缆插头。在拔掉电缆时，务必拔插头，不可拉扯电缆本身。也请参阅要连接的设备的使用说明书。连接电脑 VIDEO AUDIO AUDIO INPUT A/B INPUT A INPUT 视频输入 HD D-sub 15 芯电缆（附件）立体声音频连接电缆（非附件）使用无阻抗电缆。注要进行立体声音频连接时，使用 VPL-ES4 时将立体声音频连接电缆连接到 AUDIO 连接器，使用 VPL-EX4 时将立体声音频连接电缆连接到 AUDIO INPUT A/B 连接器。 4 投影

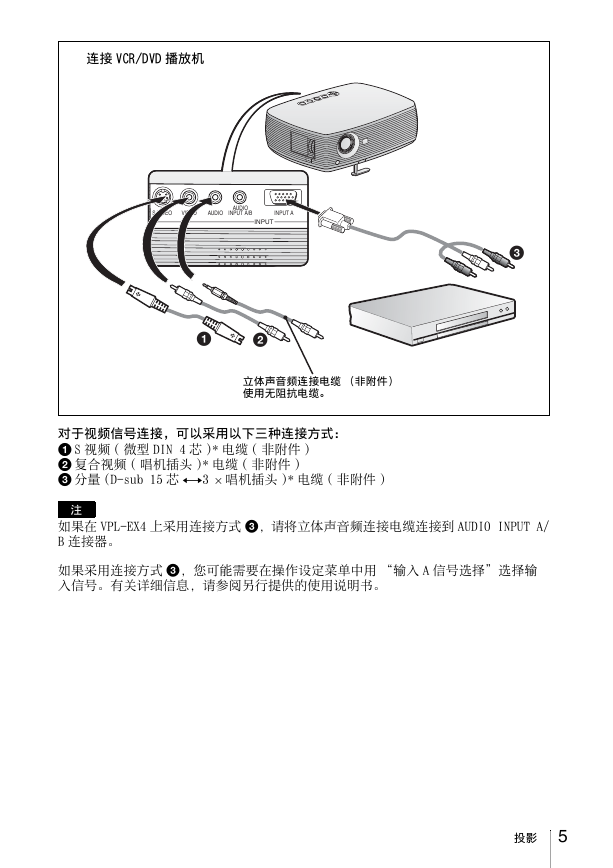

连接 VCR/DVD 播放机 S VIDEO VIDEO AUDIO AUDIO INPUT A/B INPUT A INPUT 3 1 2 立体声音频连接电缆（非附件）使用无阻抗电缆。对于视频信号连接，可以采用以下三种连接方式： a S 视频 ( 微型 DIN 4 芯 )* 电缆 ( 非附件 ) b 复合视频 ( 唱机插头 )* 电缆 ( 非附件 ) c 分量 (D-sub 15 芯 y3 × 唱机插头 )* 电缆 ( 非附件 ) 注如果在 VPL-EX4 上采用连接方式 3，请将立体声音频连接电缆连接到 AUDIO INPUT A/ B 连接器。如果采用连接方式 3，您可能需要在操作设定菜单中用 “输入 A 信号选择”选择输入信号。有关详细信息，请参阅另行提供的使用说明书。投影 5

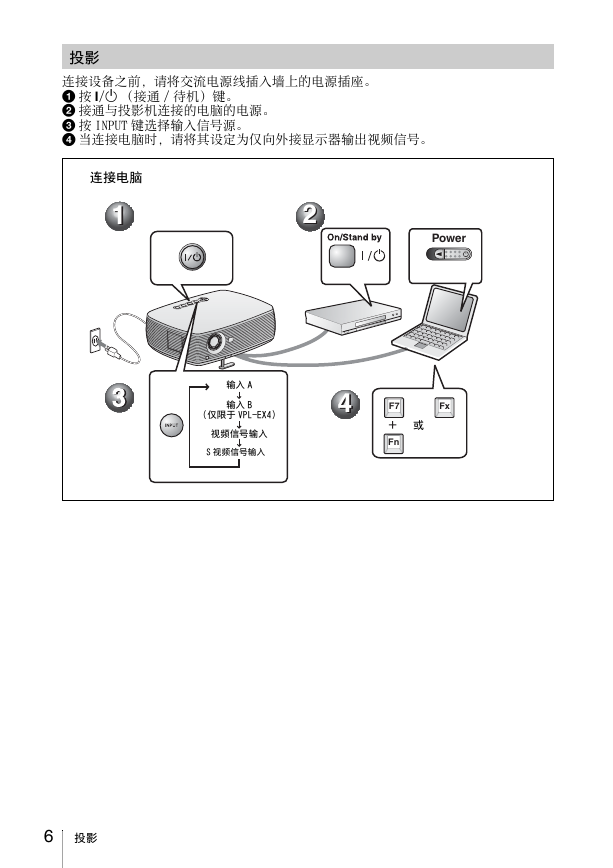

投影连接设备之前，请将交流电源线插入墙上的电源插座。 1 按 I/1 （接通 / 待机）键。 2 接通与投影机连接的电脑的电源。 3 按 INPUT 键选择输入信号源。 d 当连接电脑时，请将其设定为仅向外接显示器输出视频信号。连接电脑 11 22 Power 输入 A 输入 B （仅限于 VPL-EX4）视频信号输入 S 视频信号输入 44 Fx 或 F7 Fn 6 投影

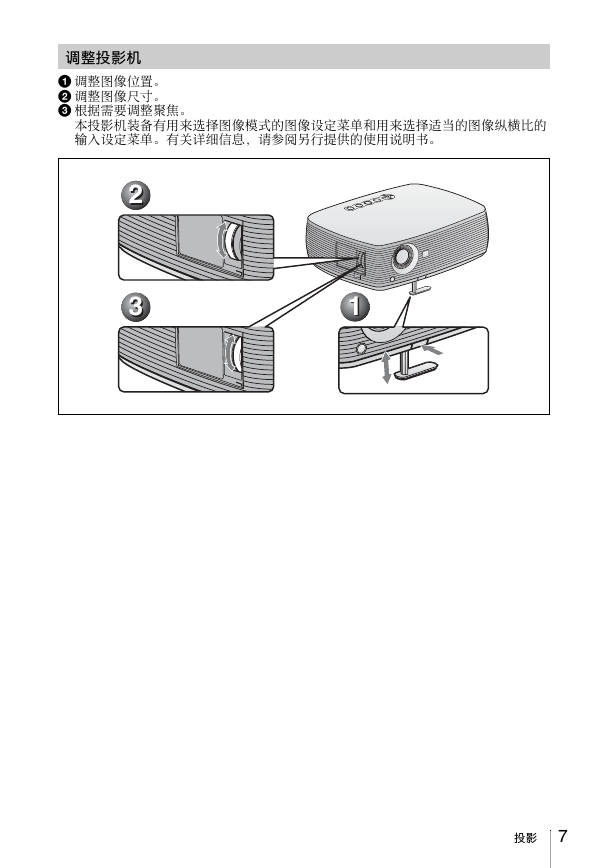

调整投影机 1 调整图像位置。 2 调整图像尺寸。 3 根据需要调整聚焦。本投影机装备有用来选择图像模式的图像设定菜单和用来选择适当的图像纵横比的输入设定菜单。有关详细信息，请参阅另行提供的使用说明书。 22 33 11 投影 7

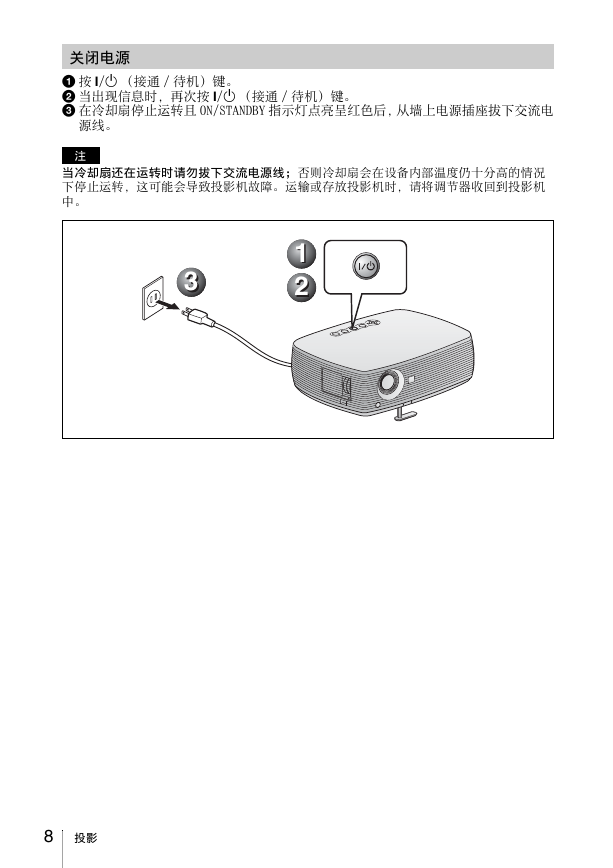

关闭电源 1 按 I/1 （接通 / 待机）键。 2 当出现信息时，再次按 I/1 （接通 / 待机）键。 3 在冷却扇停止运转且 ON/STANDBY 指示灯点亮呈红色后，从墙上电源插座拔下交流电源线。注当冷却扇还在运转时请勿拔下交流电源线；否则冷却扇会在设备内部温度仍十分高的情况下停止运转，这可能会导致投影机故障。运输或存放投影机时，请将调节器收回到投影机中。 33 11 22 8 投影
