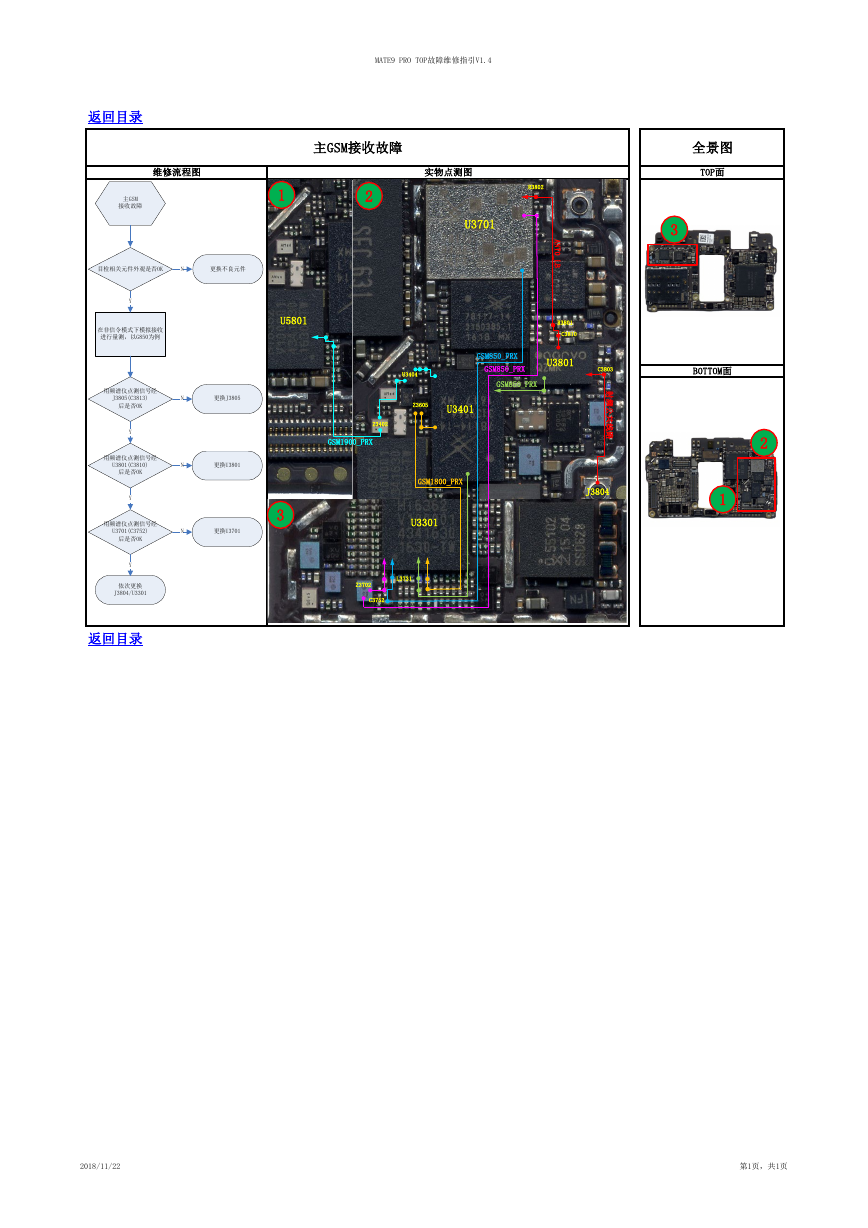

MATE9 PRO TOP故障维修指引V1.4 返回目录 维修流程图 实物点测图 主GSM接收故障 主GSM 接收故障 1 2 R3802 U3701 全景图 TOP面 3 A N T 0 _ L B R3801 C3810 GSM850_PRX GSM850_PRX U3801 C3803 GSM850_PRX BOTTOM面 射 频 公 共 线 路 J3804 2 1 目检相关元件外观是否OK N 更换不良元件 U5801 N N N 更换J3805 更换U3801 更换U3701 3 Y 在非信令模式下模拟接收 进行量测，以G850为例 用频谱仪点测信号经 J3805(C3813) 后是否OK Y 用频谱仪点测信号经 U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3701(C3752) 后是否OK Y 依次更换 J3804/U3301 返回目录 Z3402 GSM1900_PRX U3404 Z3605 U3401 GSM1800_PRX U3301 L3731 Z3702 C3752 2018/11/22 第1页，共1页
