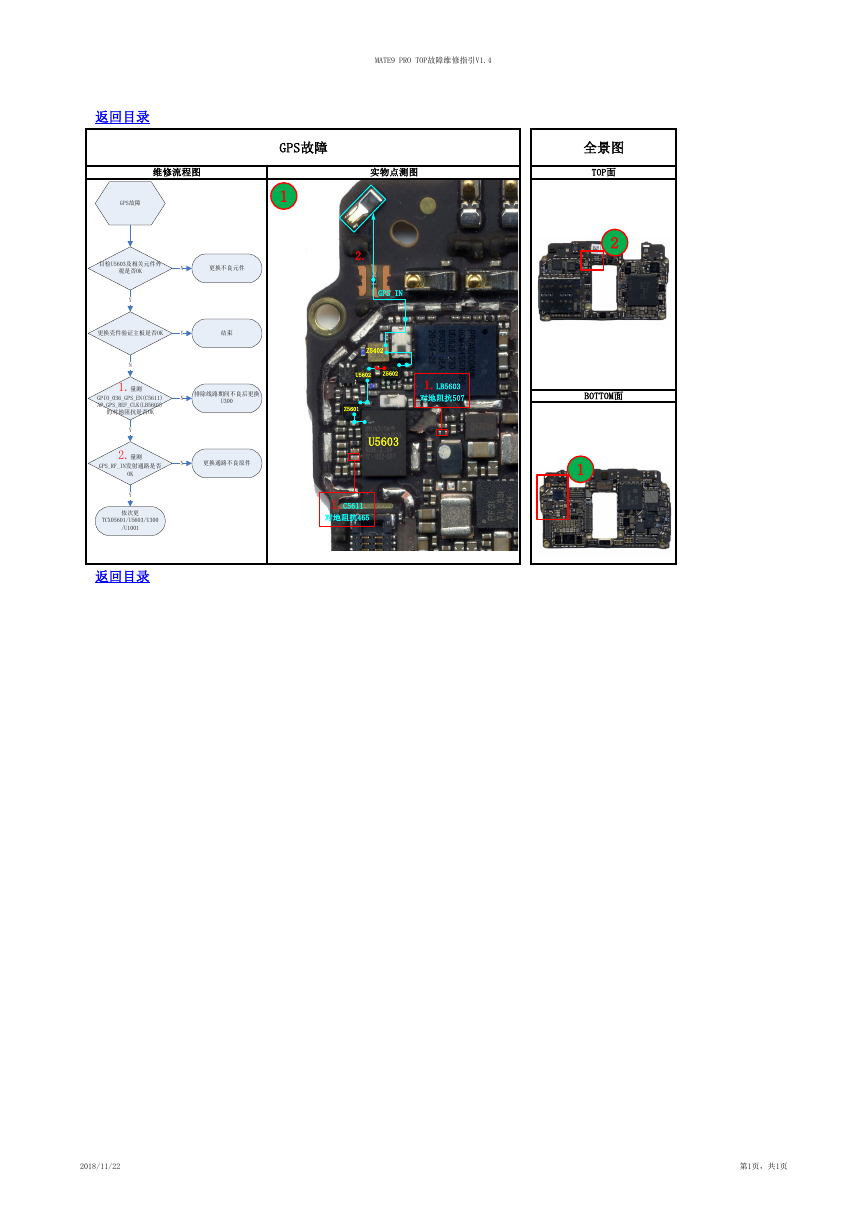

MATE9 PRO TOP故障维修指引V1.4 返回目录 GPS故障 维修流程图 实物点测图 GPS故障 1 全景图 TOP面 2 2. GPS_IN Z5402 U5602 Z5602 Z5601 U5603 目检U5603及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N 1.量测 GPIO_036_GPS_EN(C5611) AP_GPS_REF_CLK(LB5603) 的对地阻抗是否OK N 排除线路期间不良后更换 U300 Y 2.量测 GPS_RF_IN发射通路是否 OK Y 依次更 TCX05601/U5603/U300 /U1001 返回目录 1.LB5603 对地阻抗507 BOTTOM面 N 更换通路不良原件 1 1.C5611 对地阻抗465 2018/11/22 第1页，共1页
