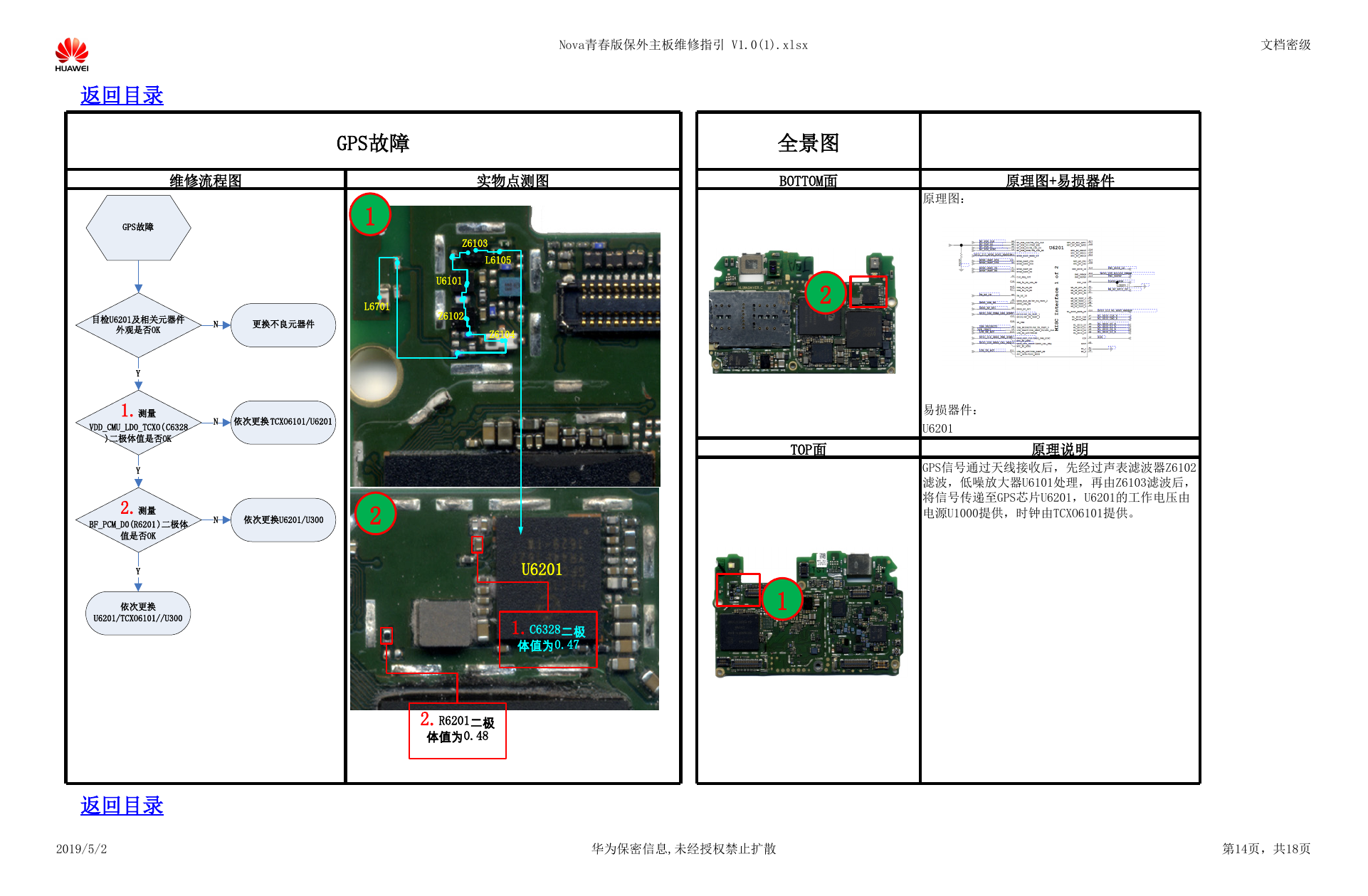

Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 返回目录 GPS故障 维修流程图 实物点测图 Z6103 L6105 U6101 Z6102 Z6104 1 L6701 2 原理图+易损器件 原理图： 全景图 BOTTOM面 2 易损器件： U6201 TOP面 原理说明 GPS信号通过天线接收后，先经过声表滤波器Z6102 滤波，低噪放大器U6101处理，再由Z6103滤波后， 将信号传递至GPS芯片U6201，U6201的工作电压由 电源U1000提供，时钟由TCXO6101提供。 U6201 1.C6328二极 体值为0.47 1 2.R6201二极 体值为0.48 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第14页，共18页 GPS故障目检U6201及相关元器件外观是否OK更换不良元器件NYNYNY1.测量VDD_CMU_LDO_TCXO(C6328)二极体值是否OK2.测量BF_PCM_D0(R6201)二极体值是否OK依次更换TCXO6101/U6201依次更换U6201/U300依次更换U6201/TCXO6101//U300
