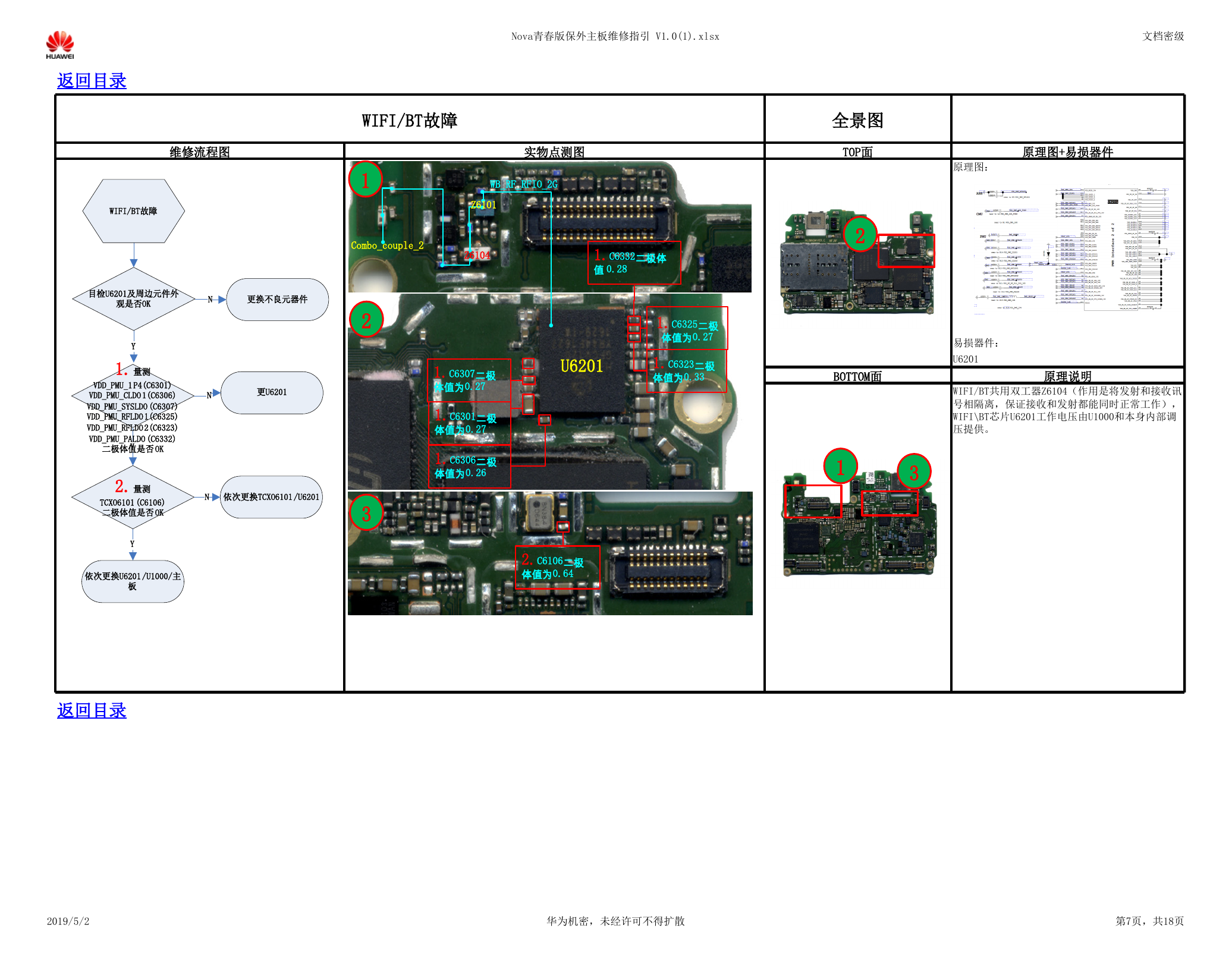

返回目录 维修流程图 Nova青春版保外主板维修指引 V1.0(1).xlsx 文档密级 WIFI/BT故障 1 Combo_couple_2 实物点测图 WB_RF_RFIO_2G Z6101 Z6104 1.C6332二极体 值 0.28 全景图 TOP面 2 原理图+易损器件 原理图： 1.C6325二极 体值为0.27 1.C6323二极 体值为0.33 U6201 2 3 1.C6307二极 体值为0.27 1.C6301二极 体值为0.27 1.C6306二极 体值为0.26 2.C6106二极 体值为0.64 易损器件： U6201 BOTTOM面 原理说明 WIFI/BT共用双工器Z6104（作用是将发射和接收讯 号相隔离，保证接收和发射都能同时正常工作）， WIFI\BT芯片U6201工作电压由U1000和本身内部调 压提供。 1 3 返回目录 2019/5/2 华为机密，未经许可不得扩散 第7页，共18页 YN更换不良元器件YWIFI/BT故障目检U6201及周边元件外观是否OK依次更换U6201/U1000/主板Y1.量测VDD_PMU_1P4(C6301)VDD_PMU_CLDO1(C6306)VDD_PMU_SYSLDO(C6307)VDD_PMU_RFLDO1(C6325)VDD_PMU_RFLDO2(C6323)VDD_PMU_PALDO(C6332)二极体值是否OK更U6201N依次更换TCXO6101/U62012.量测TCXO6101(C6106)二极体值是否OKN
