第1章搬迁环境总体描述

1.1 搬迁背景

1.2 原有机房现状

1.2.1 设备分布

1.2.2 硬件设备情况

1.2.3 应用系统情况

1.3 目标机房情况

1.3.1 机房情况

1.3.2 目标机房基础环境

1.4 搬迁路线

1.4.1 厅大院内搬迁路线

1.4.2 楼内搬迁线路

1.5 目标机房具备的搬迁条件

1.5.1 机房装修及内部布线

1.5.2 目标机房网络环境和使用规划设计

第2章搬迁总体需求

2.1 本次搬迁涉及的主要工作

2.2 本次搬迁总体要求

第3章搬迁计划

3.1 搬迁前期准备

3.1.1 全面清理信息中心设备及系统资源

3.1.2 机房搬迁前期调研及技术交流

3.1.3 目标机房规划

3.1.4 搬迁前的设备健康检查

3.1.5 制定搬迁策略和计划

第4章搬迁实施内容

4.1 系统搬迁步骤

4.1.1 系统检查和备份数据

4.1.2 主机拆卸及运输

4.1.3 备用主机安装

4.1.4 存储连接及配置

4.1.5 备用机运行环境建立

4.1.6 备用机接管生产机应用

4.1.7 生产机搬迁

4.2 应急预案

第5章项目实施方案

5.1 项目的组织机构

5.2 组织人员配置

5.3 项目管理体系

5.3.1 项目管理原则

5.3.2 项目管理目标

5.3.3 项目管理范围

5.3.4 工具和技术

5.4 项目风险控制

5.5 项目进度和施工安排

5.5.1 制定施工方案

5.5.2 实施计划

5.6 项目提交成果明细

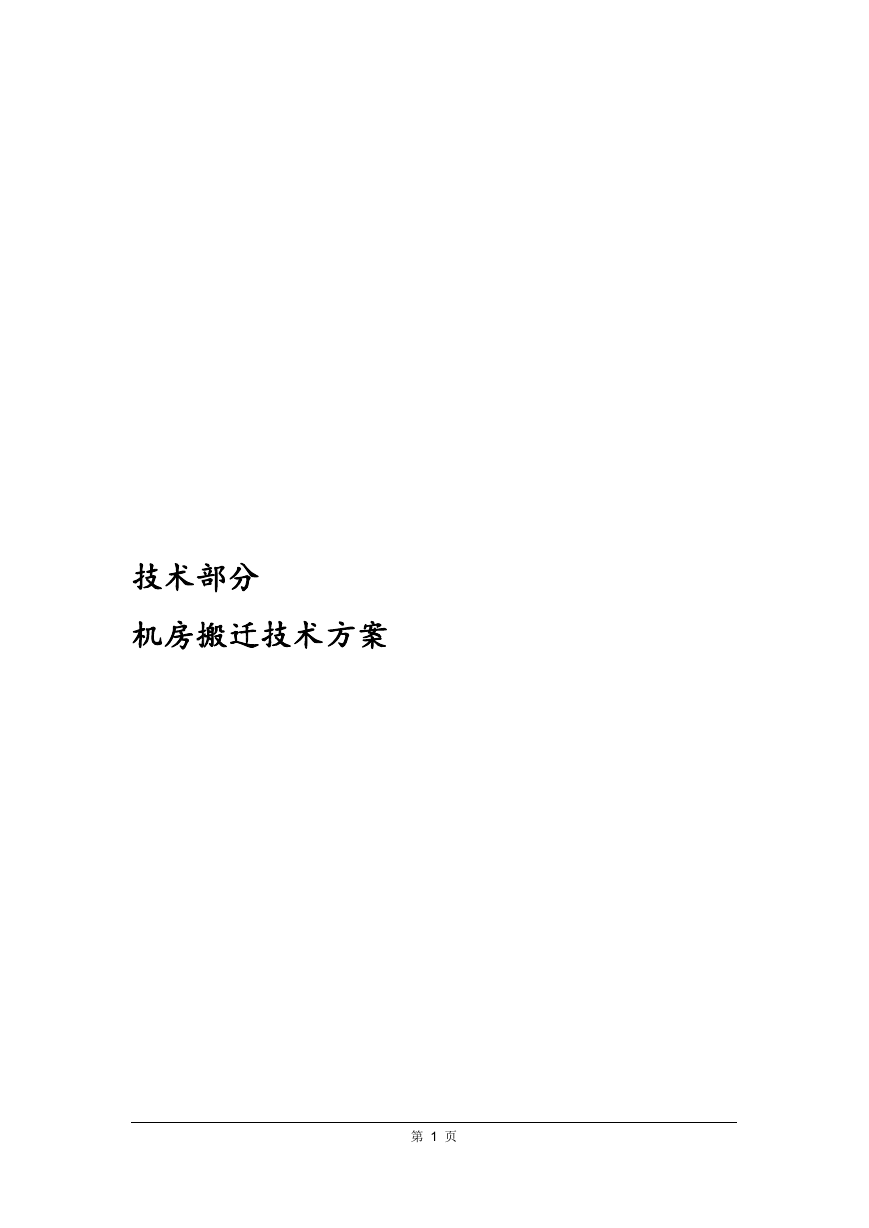

技术部分机房搬迁技术方案第 1 页

目录目录 ....................................................................................................................................... 2 第 1 章搬迁环境总体描述 .................................................................................................... 4 1.1 搬迁背景 ....................................................................................................................... 4 1.2 原有机房现状................................................................................................................4 1.2.1 设备分布 ............................................................................................................ 4 1.2.2 硬件设备情况..................................................................................................... 4 1.2.3 应用系统情况..................................................................................................... 5 1.3 目标机房情况................................................................................................................5 1.3.1 机房情况 ............................................................................................................ 5 1.3.2 目标机房基础环境 ..............................................................................................7 1.4 搬迁路线 ....................................................................................................................... 8 1.4.1 厅大院内搬迁路线 ..............................................................................................8 1.4.2 楼内搬迁线路..................................................................................................... 9 1.5 目标机房具备的搬迁条件 ............................................................................................10 1.5.1 机房装修及内部布线........................................................................................ 10 1.5.2 目标机房网络环境和使用规划设计.................................................................. 10 第 2 章搬迁总体需求 ..........................................................................................................13 2.1 本次搬迁涉及的主要工作 ............................................................................................13 2.2 本次搬迁总体要求 .......................................................................................................13 第 3 章搬迁计划 .................................................................................................................14 3.1 搬迁前期准备..............................................................................................................14 3.1.1 全面清理信息中心设备及系统资源.................................................................. 14 3.1.2 机房搬迁前期调研及技术交流 ..........................................................................15 3.1.3 目标机房规划................................................................................................... 15 3.1.4 搬迁前的设备健康检查 .....................................................................................15 3.1.5 制定搬迁策略和计划........................................................................................ 15 第 4 章搬迁实施内容 ..........................................................................................................16 4.1 系统搬迁步骤..............................................................................................................16 4.1.1 系统检查和备份数据........................................................................................ 16 4.1.2 主机拆卸及运输 ............................................................................................... 17 4.1.3 备用主机安装................................................................................................... 17 4.1.4 存储连接及配置 ............................................................................................... 17 4.1.5 备用机运行环境建立........................................................................................ 18 4.1.6 备用机接管生产机应用 .....................................................................................18 4.1.7 生产机搬迁 .......................................................................................................18 4.2 应急预案 ..................................................................................................................... 19 第 5 章项目实施方案 ..........................................................................................................20 第 2 页

5.1 项目的组织机构 .......................................................................................................... 20 5.2 组织人员配置..............................................................................................................21 5.3 项目管理体系..............................................................................................................22 5.3.1 项目管理原则................................................................................................... 22 5.3.2 项目管理目标................................................................................................... 22 5.3.3 项目管理范围................................................................................................... 23 5.3.4 工具和技术 .......................................................................................................24 5.4 项目风险控制..............................................................................................................25 5.5 项目进度和施工安排...................................................................................................26 5.5.1 制定施工方案................................................................................................... 26 5.5.2 实施计划 .......................................................................................................... 27 5.6 项目提交成果明细 .......................................................................................................27 第 3 页

第 1 章搬迁环境总体描述 1.1 搬迁背景公安厅信息中心是全省公安信息网络中心、信息系统运行中心、数据存储备份中心、信息应用服务中心、网络和信息安全管理中心、运行维护保障中心，随着公安信息化建设和应用的不断深化，信息中心现有机房环境已经不能满足支撑业务应用系统的需要。为了满足信息中心设备及应用系统的不断增长，福建省公安厅在厅本部建成了信息中心新的专业机房，本项目实施现有机房整体搬迁到新的机房环境。 1.2 原有机房现状 1.2.1 设备分布信息中心机房在指挥大楼，包括四层主机房、五层临时机房、六层网络机房，机房的设备具体分布如下： ■ 数据中心机房：位于指挥大楼 4 楼，该机房集中了信息中心大部分的服务器、小型机、存储、核心交换机等重要设备。 ■ 过渡机房：位于指挥大楼 5 楼，该机房主要承载着警综平台的刀片服务器、存储、负载均衡等设备。 ■ 网络机房：位于指挥大楼 6 楼，该机房主要承载公安一级网核心路由及备份线路路由设备。 1.2.2 硬件设备情况 ■ PC 服务器：150 台 ■ 刀片服务器：106 台 ■ 小型机：25 台 ■ 存储交换机：14 台 ■ 存储备份设备：32 台 ■ 安全设备：50 台第 4 页

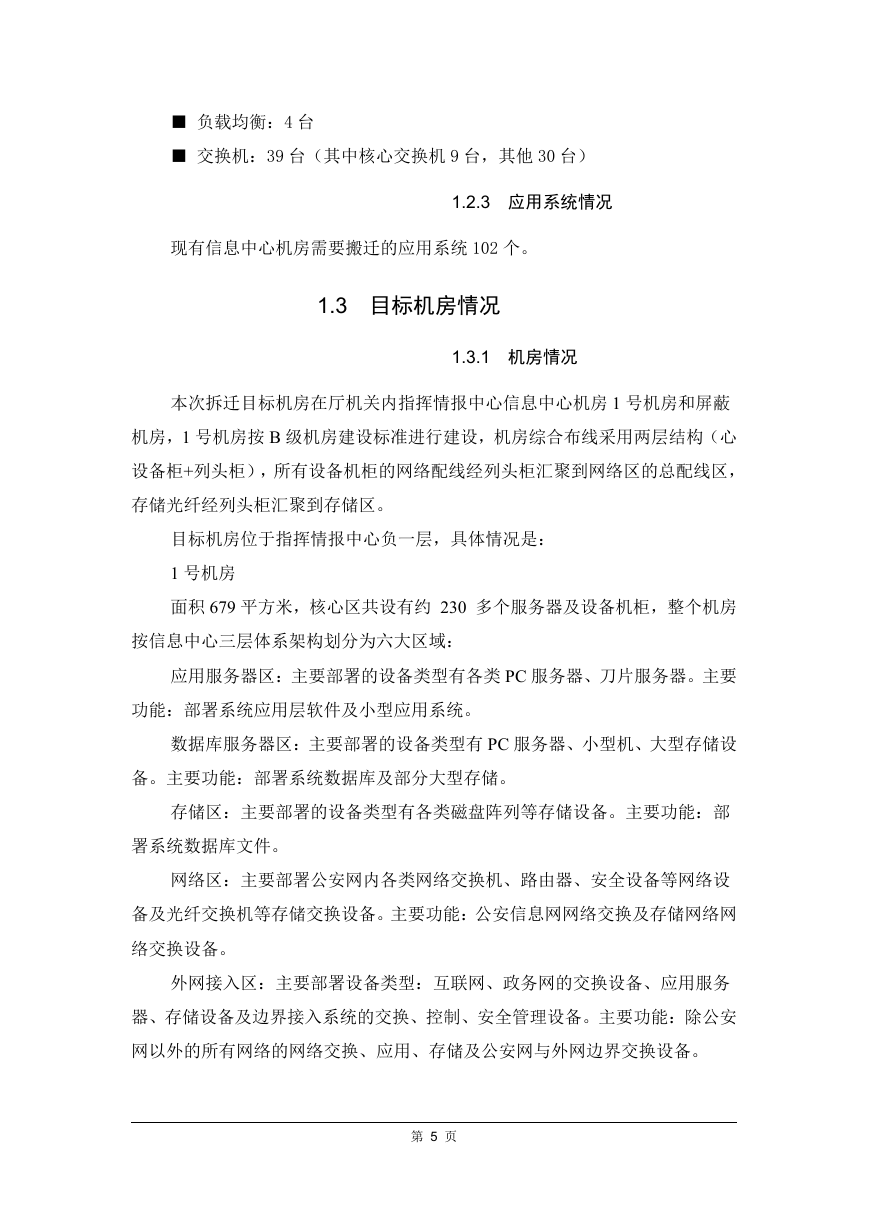

■ 负载均衡：4 台 ■ 交换机：39 台（其中核心交换机 9 台，其他 30 台） 1.2.3 应用系统情况现有信息中心机房需要搬迁的应用系统 102 个。 1.3 目标机房情况 1.3.1 机房情况本次拆迁目标机房在厅机关内指挥情报中心信息中心机房 1 号机房和屏蔽机房，1 号机房按 B 级机房建设标准进行建设，机房综合布线采用两层结构（心设备柜+列头柜），所有设备机柜的网络配线经列头柜汇聚到网络区的总配线区，存储光纤经列头柜汇聚到存储区。目标机房位于指挥情报中心负一层，具体情况是： 1 号机房面积 679 平方米，核心区共设有约 230 多个服务器及设备机柜，整个机房按信息中心三层体系架构划分为六大区域：应用服务器区：主要部署的设备类型有各类 PC 服务器、刀片服务器。主要功能：部署系统应用层软件及小型应用系统。数据库服务器区：主要部署的设备类型有 PC 服务器、小型机、大型存储设备。主要功能：部署系统数据库及部分大型存储。存储区：主要部署的设备类型有各类磁盘阵列等存储设备。主要功能：部署系统数据库文件。网络区：主要部署公安网内各类网络交换机、路由器、安全设备等网络设备及光纤交换机等存储交换设备。主要功能：公安信息网网络交换及存储网络网络交换设备。外网接入区：主要部署设备类型：互联网、政务网的交换设备、应用服务器、存储设备及边界接入系统的交换、控制、安全管理设备。主要功能：除公安网以外的所有网络的网络交换、应用、存储及公安网与外网边界交换设备。第 5 页

1 号机房功能分区示意图屏蔽机房屏蔽机房面积 32 平方米，共有 14 个服务器机柜及设备机柜。屏蔽机房：主要部署 PKI/PMI 系统及涉密系统的 PC 服务器、交换机、安全设备、加密机等。主要功能部署 PKI/PMI 系统及部分涉密系统。屏蔽机房示意图第 6 页

1.3.2 目标机房基础环境机房建设标准情况 1 号机房按国标 A 级机房标准建设，PKI 屏蔽机房按 C 级机房标准及涉密屏蔽机房标准建设。机房电气基础情况中心机房电气系统采用两路不同回路的市电及两组最终各自独立运行的 UPS 系统，为各自的主要负荷供电。每组均由 3 台 300KVA UPS 主机及电池组成 2+1（目前由 2 台 300KVA UPS 主机及电池组成 1+1）系统为机房内的计算机网络设备供电。同时设置 2 台 800KW 发电机组作为后续供电措施。机房配电回路由总配电柜分配至各列机柜的电源列头柜，再有电源列头柜分辐射式敷设到设备机柜。配电回路均采用双路冗余方式。设备机柜内配置带有指示灯及防雷功能的 PDU。PDU 均配置 12 个电源接口并根据不同功能分区设置不同的电源接口。综合布线基础情况机房综合布线要求采用多模万兆 OM3 光缆+六类铜缆系统，布线采用分布式布线方式。机房内综合布线线缆均采用上走线方式。综合布线系统满足 KVM 系统、环境与设备监控系统等其他智能化系统设备对联网的要求。设备机柜根据所在功能分区不同设置有多模万兆光缆及六类非屏蔽铜缆。各列设备机柜的线缆先汇聚到该列网络列头柜，再通过交换设备汇聚至机房网络区设备机柜。环境与设备监控系统机房环境与设备监控系统的监控对象为构成机房的各个子系统，包括动力系统、环境系统、消防系统、安防系统、网络系统。实时监视各系统设备的运行状态及工作参数，发现部件故障或参数异常，即时采取多媒体动画、语音、电话、短消息、邮件等多种报警方式，记录历史数据和报警事件，提供智能专家诊断建议。应与现有公安厅信息中心运维管理系统对接, 实现监控系统的报警事件能够实时纳入运维平台进行统一处理，运行状态能够通过运维平台进行统一展现。本系统对机房内的供配电系统、UPS 电源、精密空调、新风机、安防系统、环境、漏水、消防、避雷器等系统实行监测。第 7 页

精密空调在 1 号机房共设置 6 台 65KW 精密空调，PKI 屏蔽机房内设置 1 台 40KW 精密空调。 1.4 搬迁路线 1.4.1 厅大院内搬迁路线由信息指挥大楼的 4 楼数据中心机房、5 楼过渡机房、6 楼网络机房将所有计算机、网络设备沿信息指挥大楼左侧内部干道运输至指挥情报中心大楼。沿途距离 100 米左右，道路宽度大于 5 米。搬迁线路示意图第 8 页
