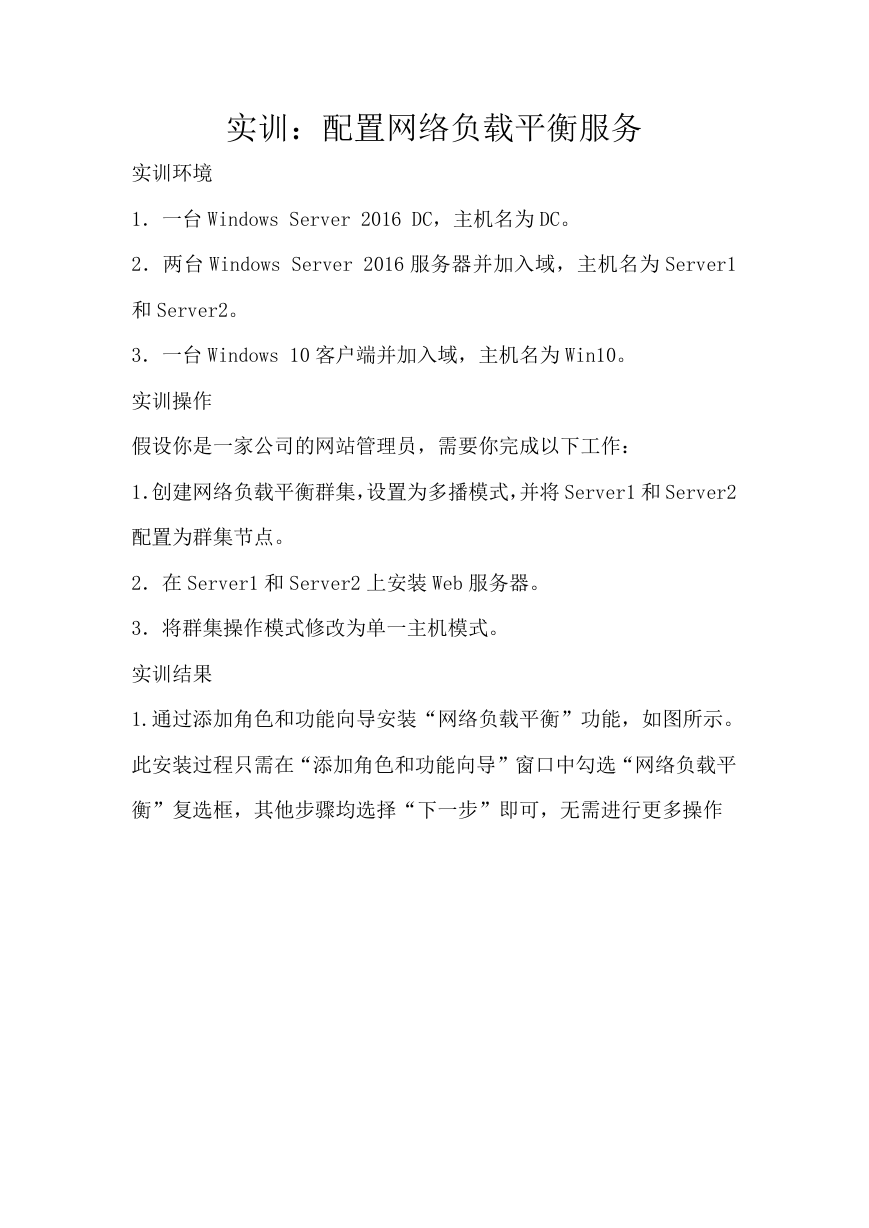

    实训：配置网络负载平衡服务 实训环境 1．一台 Windows Server 2016 DC，主机名为 DC。 2．两台 Windows Server 2016 服务器并加入域，主机名为 Server1 和 Server2。 3．一台 Windows 10 客户端并加入域，主机名为 Win10。 实训操作 假设你是一家公司的网站管理员，需要你完成以下工作： 1．创建网络负载平衡群集，设置为多播模式，并将 Server1 和 Server2 配置为群集节点。 2．在 Server1 和 Server2 上安装 Web 服务器。 3．将群集操作模式修改为单一主机模式。 实训结果 1.通过添加角色和功能向导安装“网络负载平衡”功能，如图所示。 此安装过程只需在“添加角色和功能向导”窗口中勾选“网络负载平 衡”复选框，其他步骤均选择“下一步”即可，无需进行更多操作

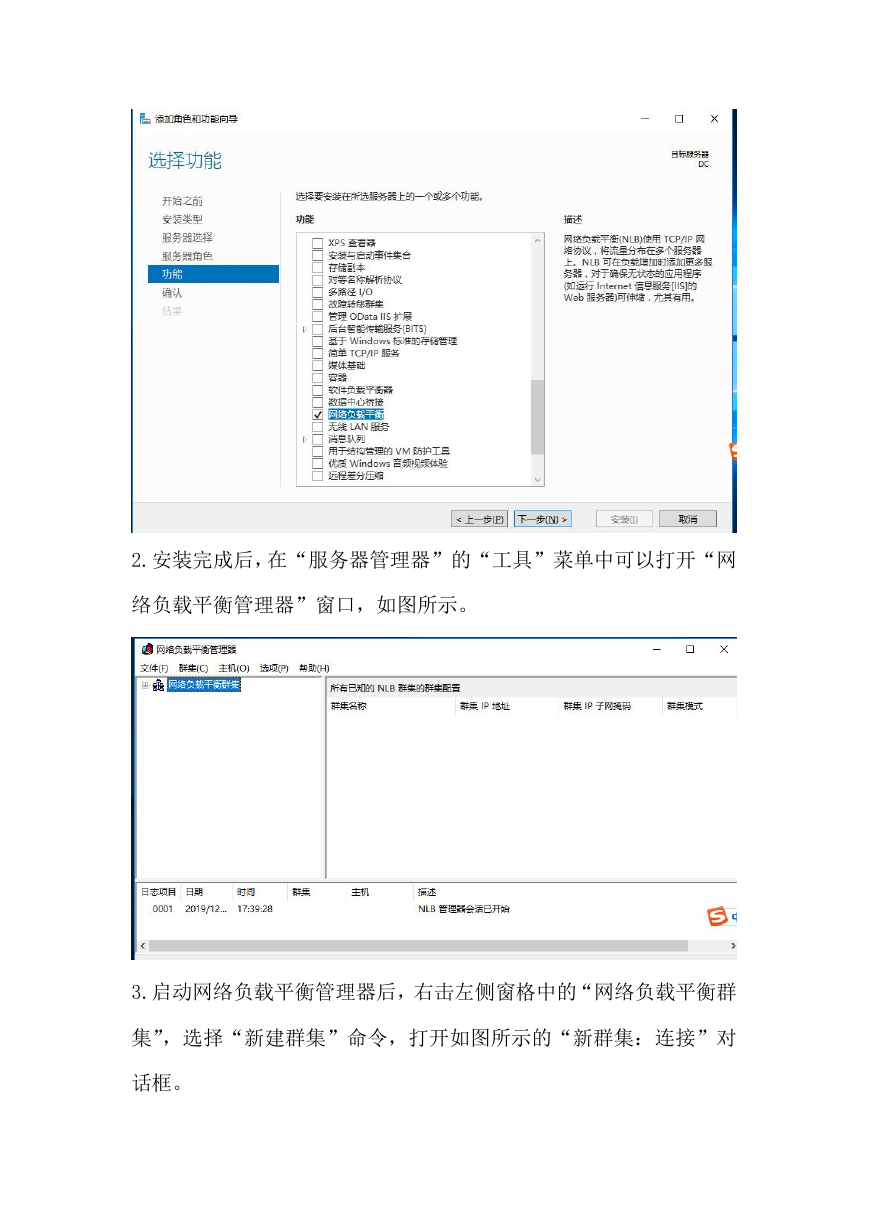

    2.安装完成后，在“服务器管理器”的“工具”菜单中可以打开“网 络负载平衡管理器”窗口，如图所示。 3.启动网络负载平衡管理器后，右击左侧窗格中的“网络负载平衡群 集”，选择“新建群集”命令，打开如图所示的“新群集：连接”对 话框。

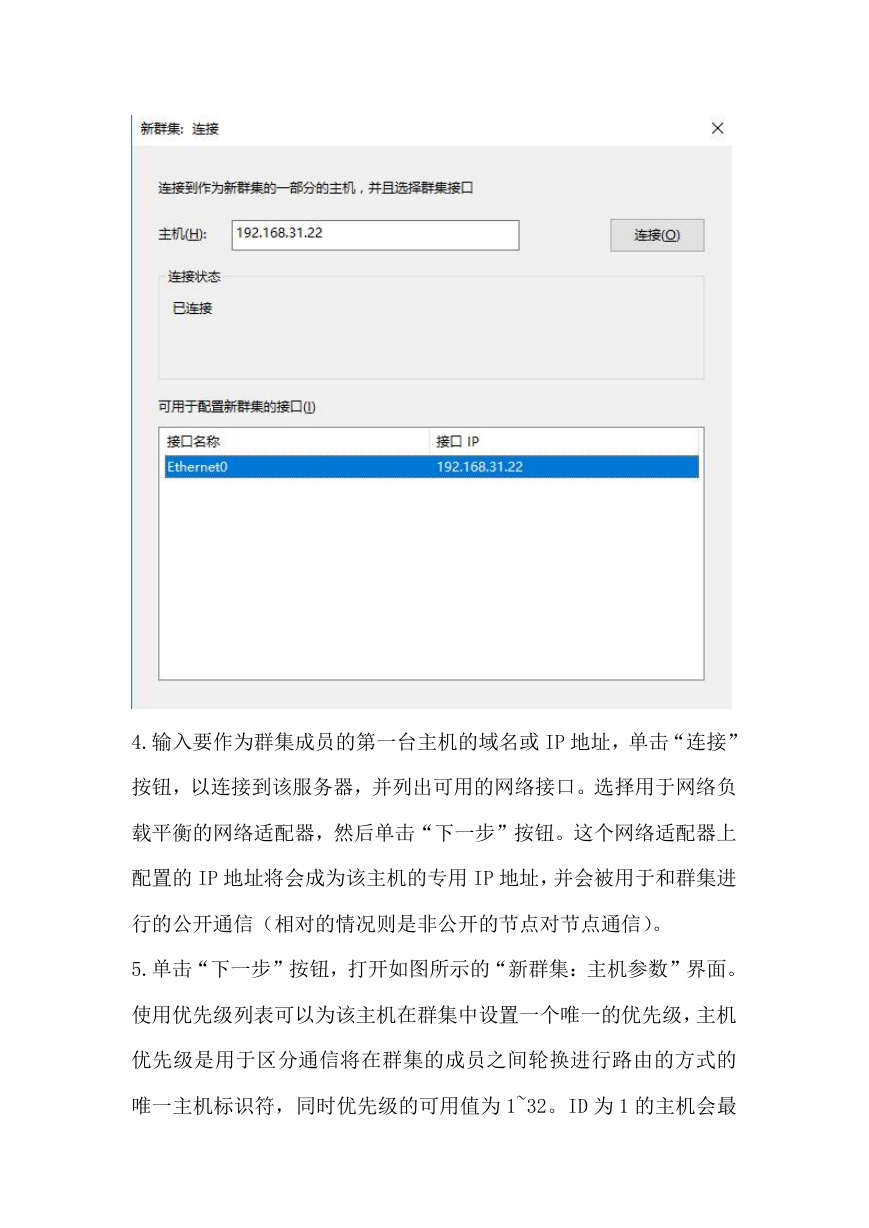

    4.输入要作为群集成员的第一台主机的域名或 IP 地址，单击“连接” 按钮，以连接到该服务器，并列出可用的网络接口。选择用于网络负 载平衡的网络适配器，然后单击“下一步”按钮。这个网络适配器上 配置的 IP 地址将会成为该主机的专用 IP 地址，并会被用于和群集进 行的公开通信（相对的情况则是非公开的节点对节点通信）。 5.单击“下一步”按钮，打开如图所示的“新群集：主机参数”界面。 使用优先级列表可以为该主机在群集中设置一个唯一的优先级，主机 优先级是用于区分通信将在群集的成员之间轮换进行路由的方式的 唯一主机标识符，同时优先级的可用值为 1~32。ID 为 1 的主机会最

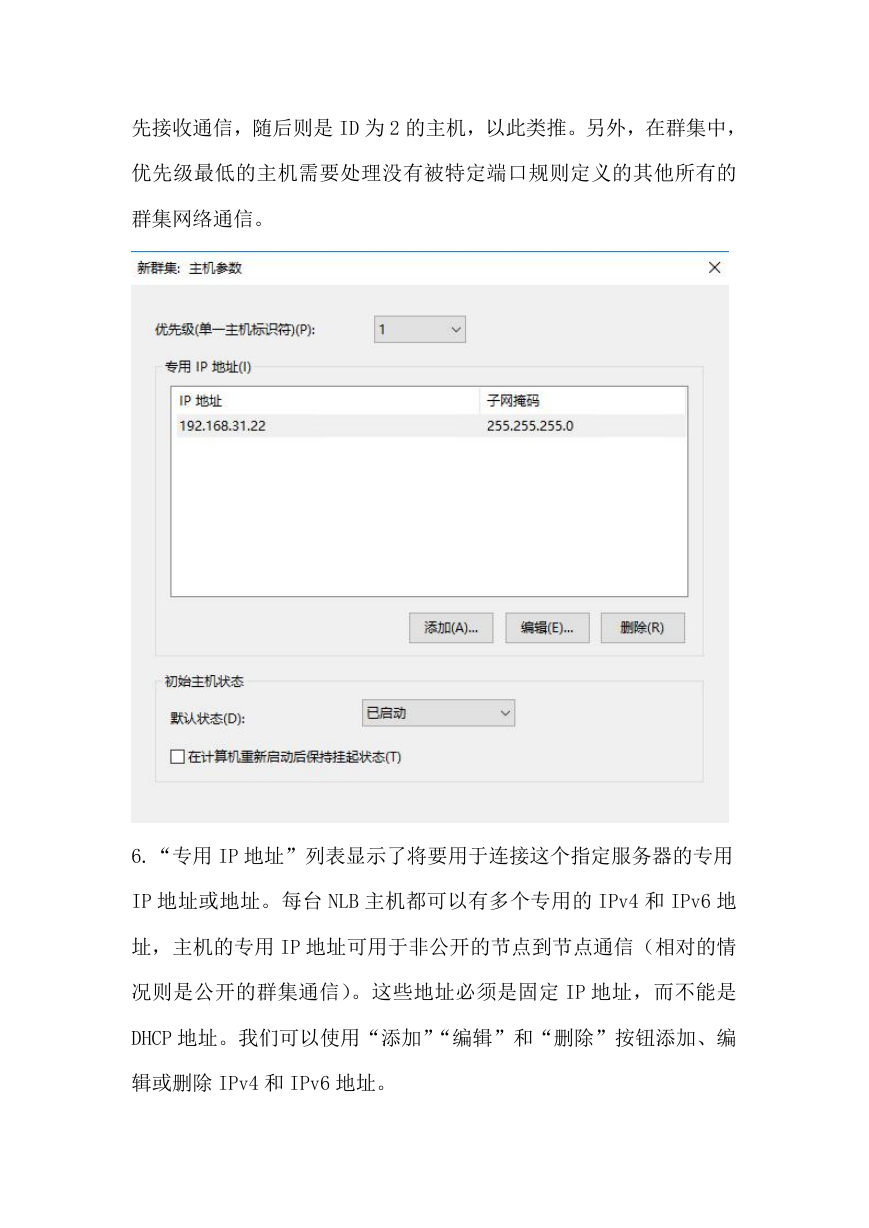

    先接收通信，随后则是 ID 为 2 的主机，以此类推。另外，在群集中， 优先级最低的主机需要处理没有被特定端口规则定义的其他所有的 群集网络通信。 6.“专用 IP 地址”列表显示了将要用于连接这个指定服务器的专用 IP 地址或地址。每台 NLB 主机都可以有多个专用的 IPv4 和 IPv6 地 址，主机的专用 IP 地址可用于非公开的节点到节点通信（相对的情 况则是公开的群集通信）。这些地址必须是固定 IP 地址，而不能是 DHCP 地址。我们可以使用“添加”“编辑”和“删除”按钮添加、编 辑或删除 IPv4 和 IPv6 地址。

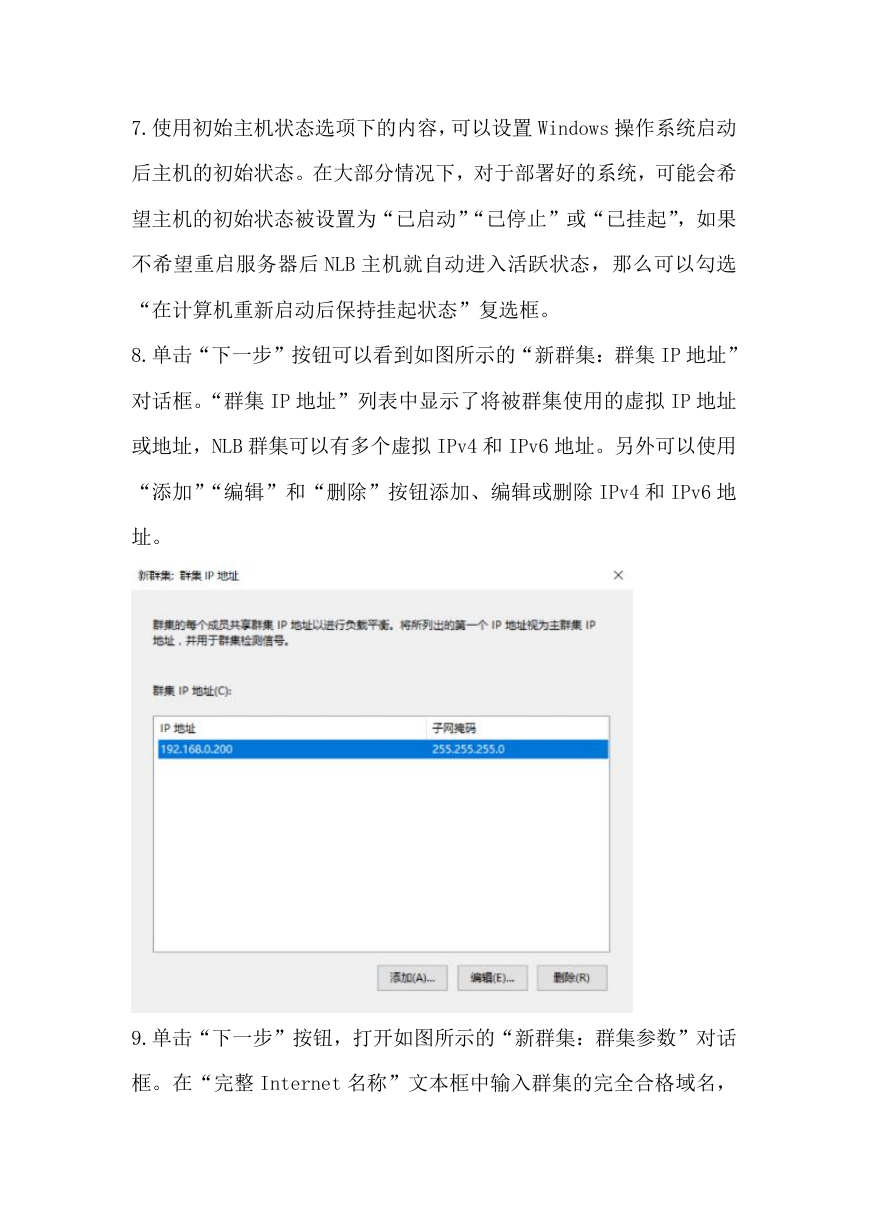

    7.使用初始主机状态选项下的内容，可以设置 Windows 操作系统启动 后主机的初始状态。在大部分情况下，对于部署好的系统，可能会希 望主机的初始状态被设置为“已启动”“已停止”或“已挂起”，如果 不希望重启服务器后 NLB 主机就自动进入活跃状态，那么可以勾选 “在计算机重新启动后保持挂起状态”复选框。 8.单击“下一步”按钮可以看到如图所示的“新群集：群集 IP 地址” 对话框。“群集 IP 地址”列表中显示了将被群集使用的虚拟 IP 地址 或地址，NLB 群集可以有多个虚拟 IPv4 和 IPv6 地址。另外可以使用 “添加”“编辑”和“删除”按钮添加、编辑或删除 IPv4 和 IPv6 地 址。 9.单击“下一步”按钮，打开如图所示的“新群集：群集参数”对话 框。在“完整 Internet 名称”文本框中输入群集的完全合格域名，

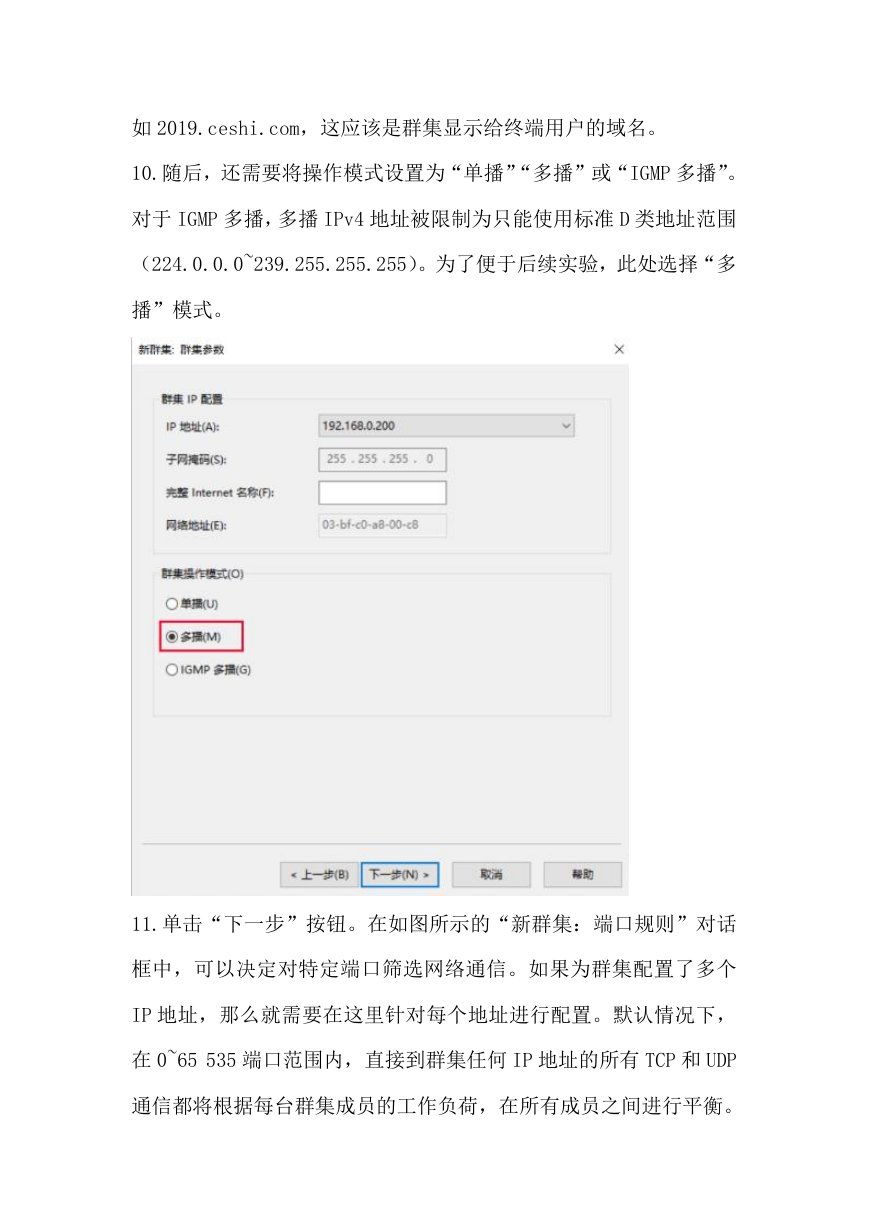

    如 2019.ceshi.com，这应该是群集显示给终端用户的域名。 10.随后，还需要将操作模式设置为“单播”“多播”或“IGMP 多播”。 对于 IGMP 多播，多播 IPv4 地址被限制为只能使用标准 D 类地址范围 （224.0.0.0~239.255.255.255）。为了便于后续实验，此处选择“多 播”模式。 11.单击“下一步”按钮。在如图所示的“新群集：端口规则”对话 框中，可以决定对特定端口筛选网络通信。如果为群集配置了多个 IP 地址，那么就需要在这里针对每个地址进行配置。默认情况下， 在 0~65 535 端口范围内，直接到群集任何 IP 地址的所有 TCP 和 UDP 通信都将根据每台群集成员的工作负荷，在所有成员之间进行平衡。
    12.单击“完成”按钮以后启动网络负载平衡服务，并使用指定的初 始主机配置群集。随后可以在需要时为群集添加主机。如果随后需要 更改群集参数，可右击左侧窗格中的群集，在弹出的快捷菜单中选择 “群集属性”，随后即可修改群集的 IP 地址、群集参数和端口规则等 信息。 13.在“网络负载平衡管理器”窗口的左侧窗格中，右击要将节点添 加到的群集，然后在快捷菜单中选择“添加主机到群集”，打开“将 主机添加到群集：连接”对话框，如图所示。

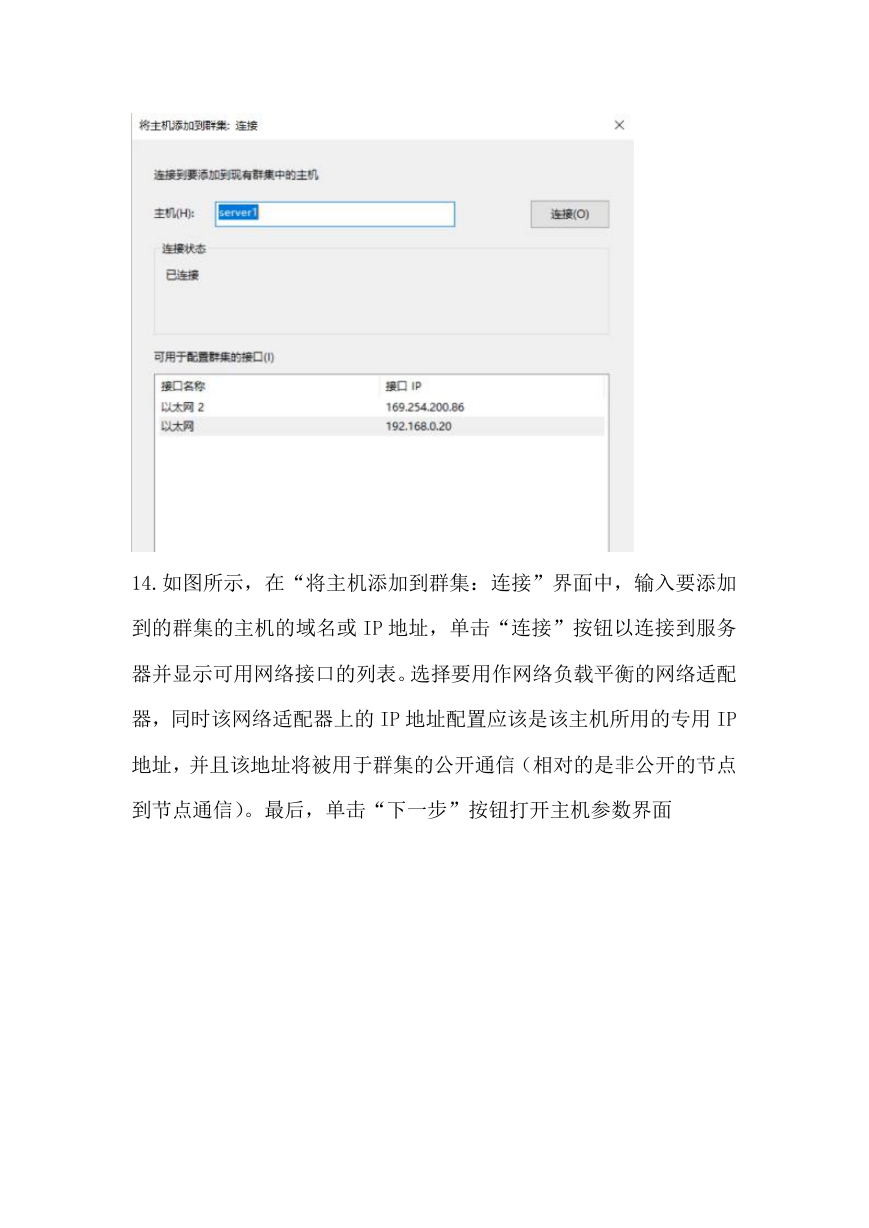

    14.如图所示，在“将主机添加到群集：连接”界面中，输入要添加 到的群集的主机的域名或 IP 地址，单击“连接”按钮以连接到服务 器并显示可用网络接口的列表。选择要用作网络负载平衡的网络适配 器，同时该网络适配器上的 IP 地址配置应该是该主机所用的专用 IP 地址，并且该地址将被用于群集的公开通信（相对的是非公开的节点 到节点通信）。最后，单击“下一步”按钮打开主机参数界面
