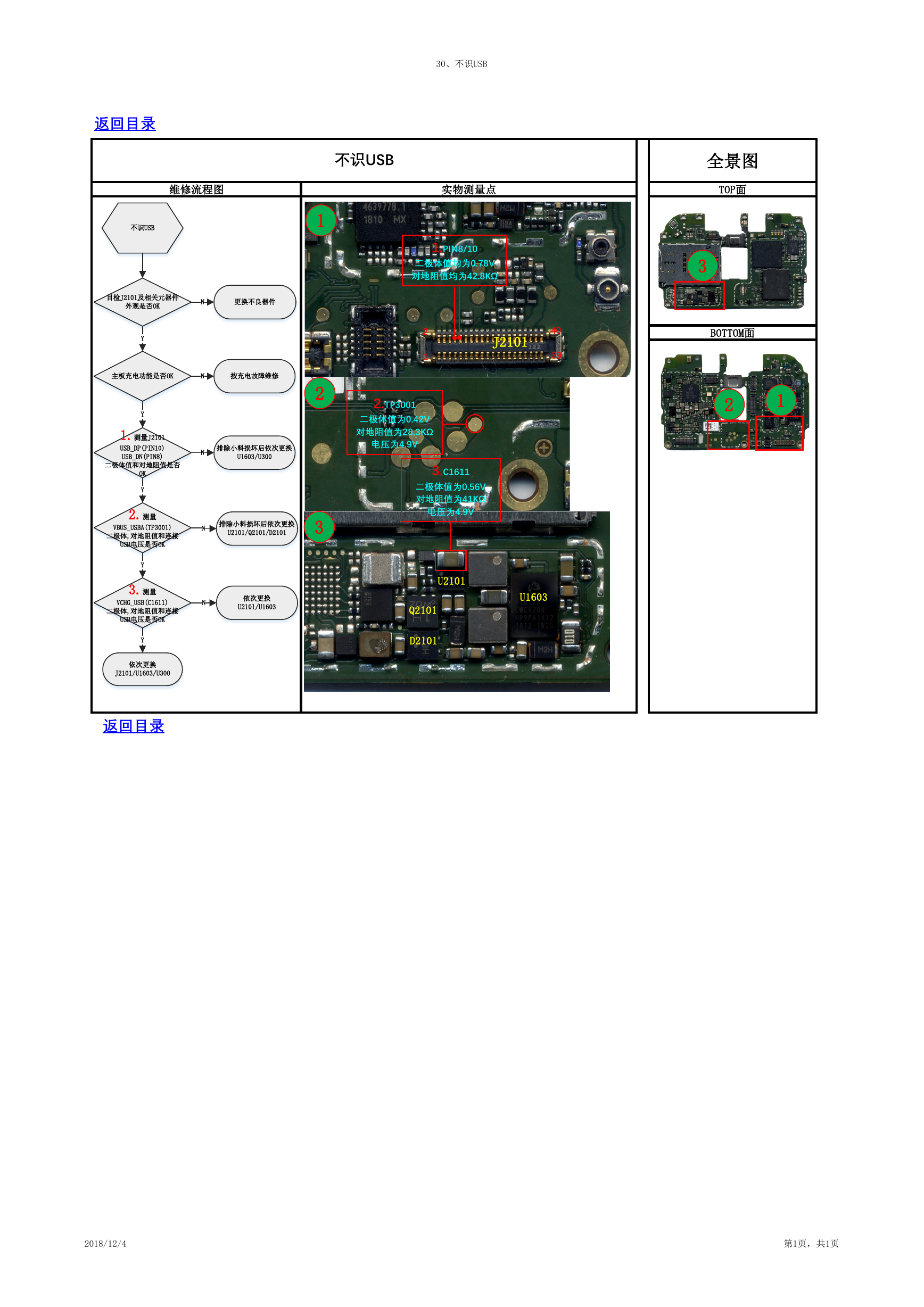

30、不识USB 不识USB 维修流程图 实物测量点 返回目录 不识USB 1 2 1.PIN8/10 二极体值均为0.78V 对地阻值均为42.8KΩ 2 1 J2101 40 39 2.TP3001 二极体值为0.42V 对地阻值为28.3KΩ 电压为4.9V 3.C1611 二极体值为0.56V 对地阻值为41KΩ 电压为4.9V 全景图 TOP面 3 BOTTOM面 2 1 目检J2101及相关元器件 外观是否OK N 更换不良器件 Y 主板充电功能是否OK N 按充电故障维修 N 排除小料损坏后依次更换 U1603/U300 N 排除小料损坏后依次更换 U2101/Q2101/D2101 3 Y 1.测量J2101 USB_DP(PIN10) USB_DN(PIN8) 二极体值和对地阻值是否 OK Y 2.测量 VBUS_USBA(TP3001) 二极体,对地阻值和连接 USB电压是否OK Y 3.测量 VCHG_USB(C1611) N 二极体,对地阻值和连接 USB电压是否OK Y 依次更换 J2101/U1603/U300 返回目录 依次更换 U2101/U1603 Q2101 D2101 U2101 U1603 2018/12/4 第1页，共1页
