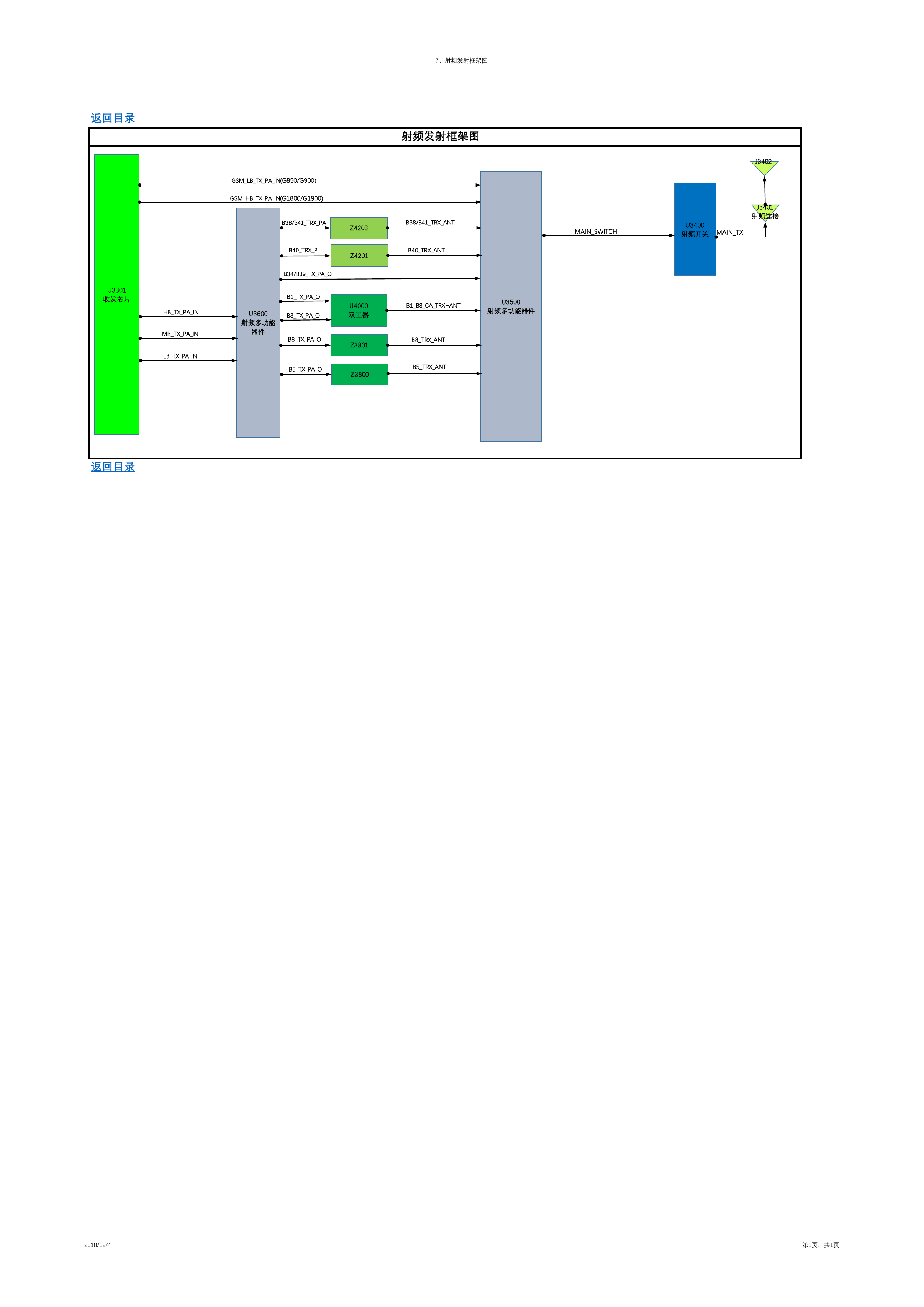

7、射频发射框架图 射频发射框架图 B38/B41_TRX_ANT B40_TRX_ANT MAIN_SWITCH U3400 射频开关 MAIN_TX J3402 J3401 射频连接 B1_B3_CA_TRX+ANT U3500 射频多功能器件 B8_TRX_ANT B5_TRX_ANT 返回目录 GSM_LB_TX_PA_IN(G850/G900) GSM_HB_TX_PA_IN(G1800/G1900) U3301 收发芯片 HB_TX_PA_IN MB_TX_PA_IN LB_TX_PA_IN U3600 射频多功能 器件 B38/B41_TRX_PA B40_TRX_P B34/B39_TX_PA_O B1_TX_PA_O B3_TX_PA_O B8_TX_PA_O B5_TX_PA_O Z4203 Z4201 U4000 双工器 Z3801 Z3800 返回目录 2018/12/4 第1页，共1页
