2013 年重庆理工大学机械工程一考研真题 A 卷一. 判断题（正确的用“√”，错误的用“×”，本大题有 10 个小题，每小题 1 分，共 10 分） 1. 自锁是因为机构传动角为零，死点是因为机构中存在摩擦。 2. 等效力矩是加在等效构件上的真实力矩，它等于加在机械系统各构件上诸力矩的合力【】矩。【】 3．曲柄摇杆机构中的最小传动角出现在曲柄与连杆两次共线的位置。【】 4．加大基圆半径，可提高凸轮机构的传力性能，同时也可以使凸轮机构避免失真。【】 5．当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。【】 6．在受轴向变载荷作用的紧螺栓连接中，为提高螺栓的疲劳强度，可采取的措施是增大螺栓刚度 Cb，减小被连接件刚度 Cm。【】 7. V 带在减速传动过程中，带的最大应力发生在 V 带绕上大带轮处。【】 8. 设计蜗杆传动时，为了提高传动效率，可以增加蜗杆的头数。【】 9. 链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。 10. 在一般工作条件下，齿面硬度 HB≤350 的闭式齿轮传动，通常的主要失效形式为轮齿疲劳折断。【】【】二. 选择题（选出一个正确的答案。该大题有 10 个小题，每小题 1 分，共 10 分） 1. 机构是由许多刚性构件通过联接而成的。 ① 转动副 ② 低副 ③ 高副 ④ 运动副【】 2．机械平衡研究的内容是。 ① 驱动力与阻力间的平衡 ② 各构件作用力间的平衡 ③ 惯性力系间的平衡 ④ 输入功率与输出功率间的平衡【】 3. 在机械系统的启动阶段，系统的动能________，并且________。 ① 减少，输入功大于总消耗功 ③ 增加，输入功小于总消耗功 ② 增加，输入功大于总消耗功 ④ 不变，输入功等于零【】 4. 下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是________。 ① 凸缘联轴器 ③ 万向联轴器 ② 齿式联轴器 ④ 弹性柱销联轴器【】 5. 若不考虑其他因素，单从减轻飞轮的重量上看，飞轮应安装在 _______。 ① 高速轴上 ② 低速轴上 ③ 中间轴上 ④ 任意轴上【】 6．设计时键的截面尺寸通常是根据 _______ 从标准中选取。 ① 键传递的转矩 ③ 轮毂的长度 ② 轴的转速 ④ 轴的直径【】 7．不完全液体滑动轴承计算中，限制 pv 值是考虑限制轴承的 _______。 ① 磨损 ② 发热 ③ 疲劳 ④ 塑性变形【】 8．有一汽缸盖螺栓联接，若气缸内气体压力在 0～2MPa 之间循环变化，则螺栓中的拉应力变化规律为 _______。 ① 静应力 ② 对称循环变应力

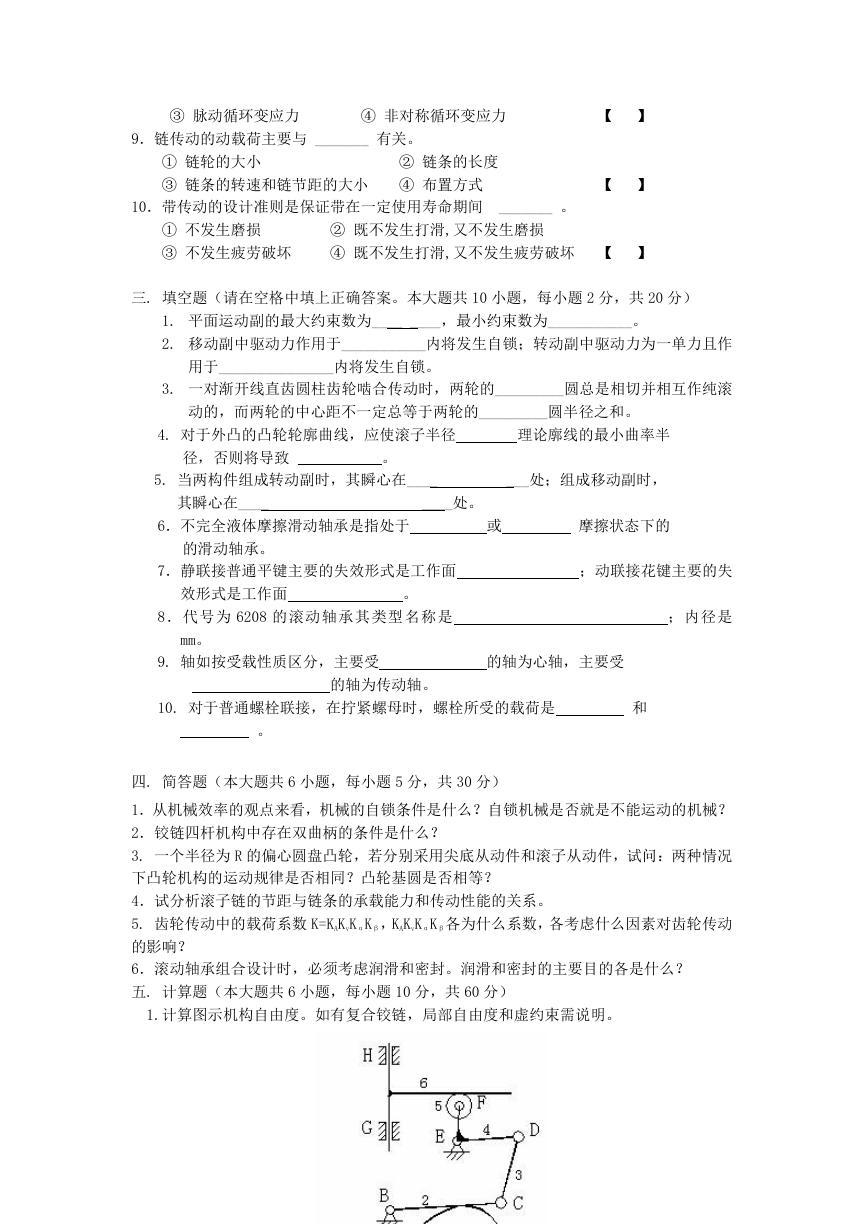

③ 脉动循环变应力 ④ 非对称循环变应力【】 9．链传动的动载荷主要与 _______ 有关。 ① 链轮的大小 ③ 链条的转速和链节距的大小 ② 链条的长度 ④ 布置方式【】 10．带传动的设计准则是保证带在一定使用寿命期间 _______ 。 ① 不发生磨损 ③ 不发生疲劳破坏 ② 既不发生打滑,又不发生磨损 ④ 既不发生打滑,又不发生疲劳破坏【】三. 填空题（请在空格中填上正确答案。本大题共 10 小题，每小题 2 分，共 20 分） 1. 平面运动副的最大约束数为____ ____，最小约束数为___________。 2. 移动副中驱动力作用于___________内将发生自锁；转动副中驱动力为一单力且作用于_______________内将发生自锁。 3. 一对渐开线直齿圆柱齿轮啮合传动时，两轮的_________圆总是相切并相互作纯滚动的，而两轮的中心距不一定总等于两轮的_________圆半径之和。 4. 对于外凸的凸轮轮廓曲线，应使滚子半径理论廓线的最小曲率半径，否则将导致。 5. 当两构件组成转动副时，其瞬心在____ ___处；组成移动副时，其瞬心在____ ____处。 6．不完全液体摩擦滑动轴承是指处于或摩擦状态下的的滑动轴承。 7．静联接普通平键主要的失效形式是工作面；动联接花键主要的失效形式是工作面。 8．代号为 6208 的滚动轴承其类型名称是 mm。 9. 轴如按受载性质区分，主要受的轴为心轴，主要受的轴为传动轴。 10. 对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是和。；内径是四. 简答题（本大题共 6 小题，每小题 5 分，共 30 分） 1．从机械效率的观点来看，机械的自锁条件是什么？自锁机械是否就是不能运动的机械？ 2．铰链四杆机构中存在双曲柄的条件是什么？ 3. 一个半径为 R 的偏心圆盘凸轮，若分别采用尖底从动件和滚子从动件，试问：两种情况下凸轮机构的运动规律是否相同？凸轮基圆是否相等？ 4．试分析滚子链的节距与链条的承载能力和传动性能的关系。 5. 齿轮传动中的载荷系数 K=KAKvKαKβ，KAKvKαKβ各为什么系数，各考虑什么因素对齿轮传动的影响？ 6．滚动轴承组合设计时，必须考虑润滑和密封。润滑和密封的主要目的各是什么？五. 计算题（本大题共 6 小题，每小题 10 分，共 60 分） 1.计算图示机构自由度。如有复合铰链，局部自由度和虚约束需说明。

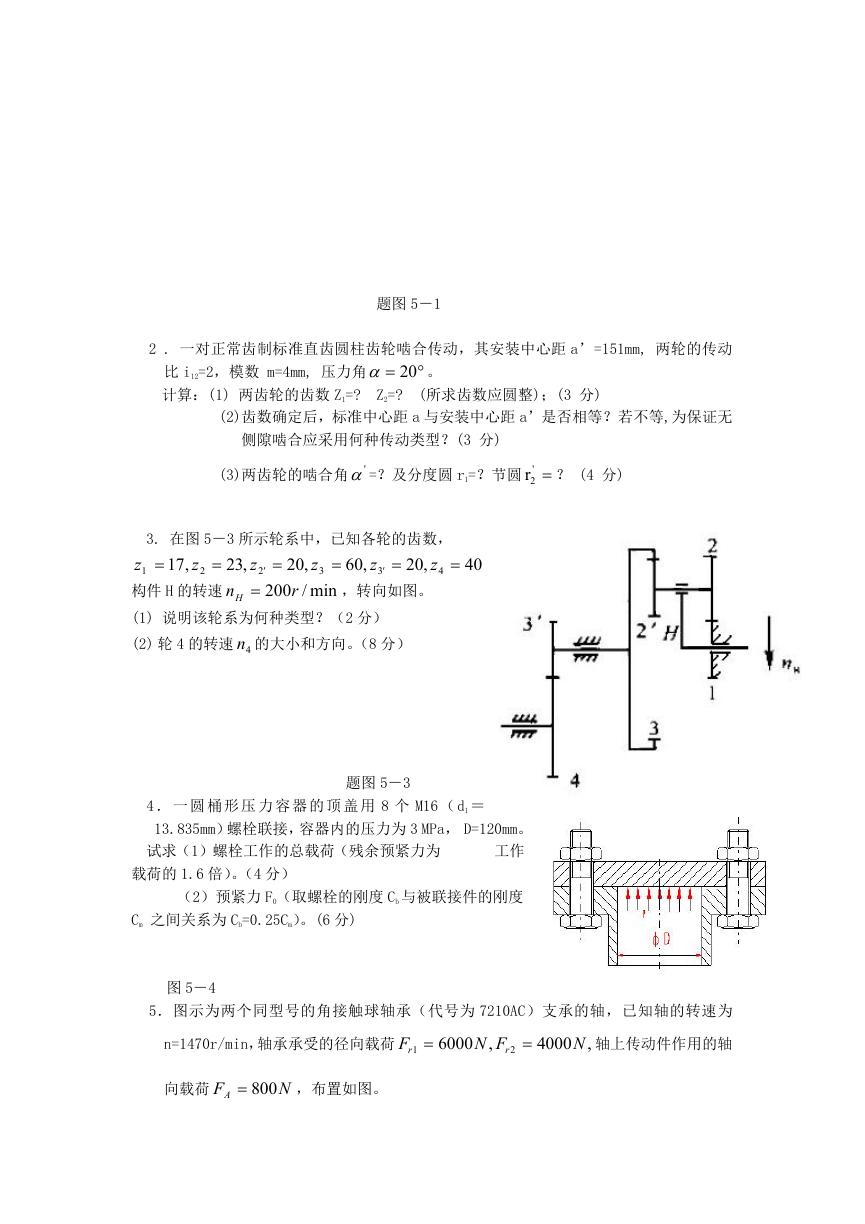

题图 5－1 2 . 一对正常齿制标准直齿圆柱齿轮啮合传动，其安装中心距 a’=151mm, 两轮的传动比 i12=2，模数 m=4mm, 压力角计算：(1) 两齿轮的齿数 Z1=?  20 Z2=? 。  (所求齿数应圆整)；(3 分) (2)齿数确定后，标准中心距 a 与安装中心距 a’是否相等？若不等,为保证无侧隙啮合应采用何种传动类型？(3 分) (3)两齿轮的啮合角 ' =？及分度圆 r1=？节圆 ' 2r ？ (4 分) 3. 在图 5－3 所示轮系中，已知各轮的齿数，    40 1 z ,17 z  构件 H 的转速 2 ,23 ,20 z   2 200r / nH  z ,60 ,20 z z  3 min ，转向如图。  3 4 (1) 说明该轮系为何种类型？（2 分） (2) 轮 4 的转速 4n 的大小和方向。（8 分）题图 5－3 4 ．一圆桶形压力容器的顶盖用 8 个 M16 （ d1 ＝ 13.835mm）螺栓联接，容器内的压力为 3 MPa， D=120mm。试求（1）螺栓工作的总载荷（残余预紧力为工作载荷的 1.6 倍）。（4 分）（2）预紧力 F0（取螺栓的刚度 Cb 与被联接件的刚度 Cm 之间关系为 Cb=0.25Cm）。(6 分) 图 5－4 5．图示为两个同型号的角接触球轴承（代号为 7210AC）支承的轴，已知轴的转速为 n=1470r/min，轴承承受的径向载荷 F r 1  6000 N F r , 2  4000 N , 轴上传动件作用的轴向载荷 F A  800 ，布置如图。 N

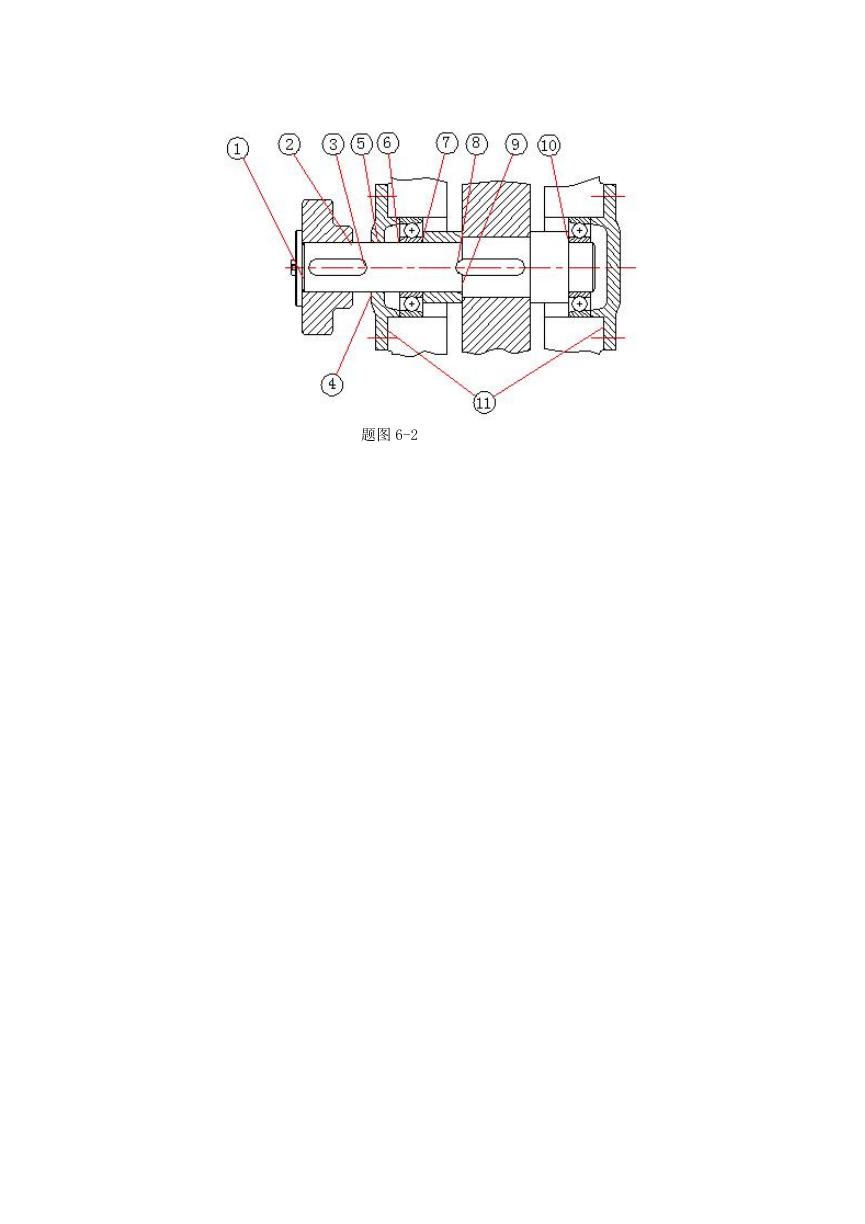

（已知： e=0.68, 若 F a  e F r , X=1, Y=0, 若 >e, X=0.41, Y=0.87 ，内部轴向力公式 F Fa d  F r 0.68 r F ）求：1）求轴承的轴向载荷 Fa1 和 Fa2 ; (6 分) 2）求轴承的当量动载荷 P1 和 P2 ；（4 分） 6．一普通 V 带传动传递功率为 P = 7.5 kW，带速 v = 10 m/s，紧边拉力是松边拉力的两倍，即 F1=2F2，试求紧边拉力、松边拉力和有效拉力。题图 5－5 六. 综合分析题（本大题共 2 小题，每小题 10 分，共 20 分） 1．图示传动系统： (1) 为使 II轴上的轴承所受轴向力最小，定出斜齿圆柱齿轮旋向(螺旋线方向)；（4 分） (2) 蜗轮转向、受力方向、蜗轮旋向?（6 分）题图 6－1 2、请说明图中轴系结构设计中的错误或不合理的原因。（每处说明正确给 1 分，共 10 分）

题图 6-2
