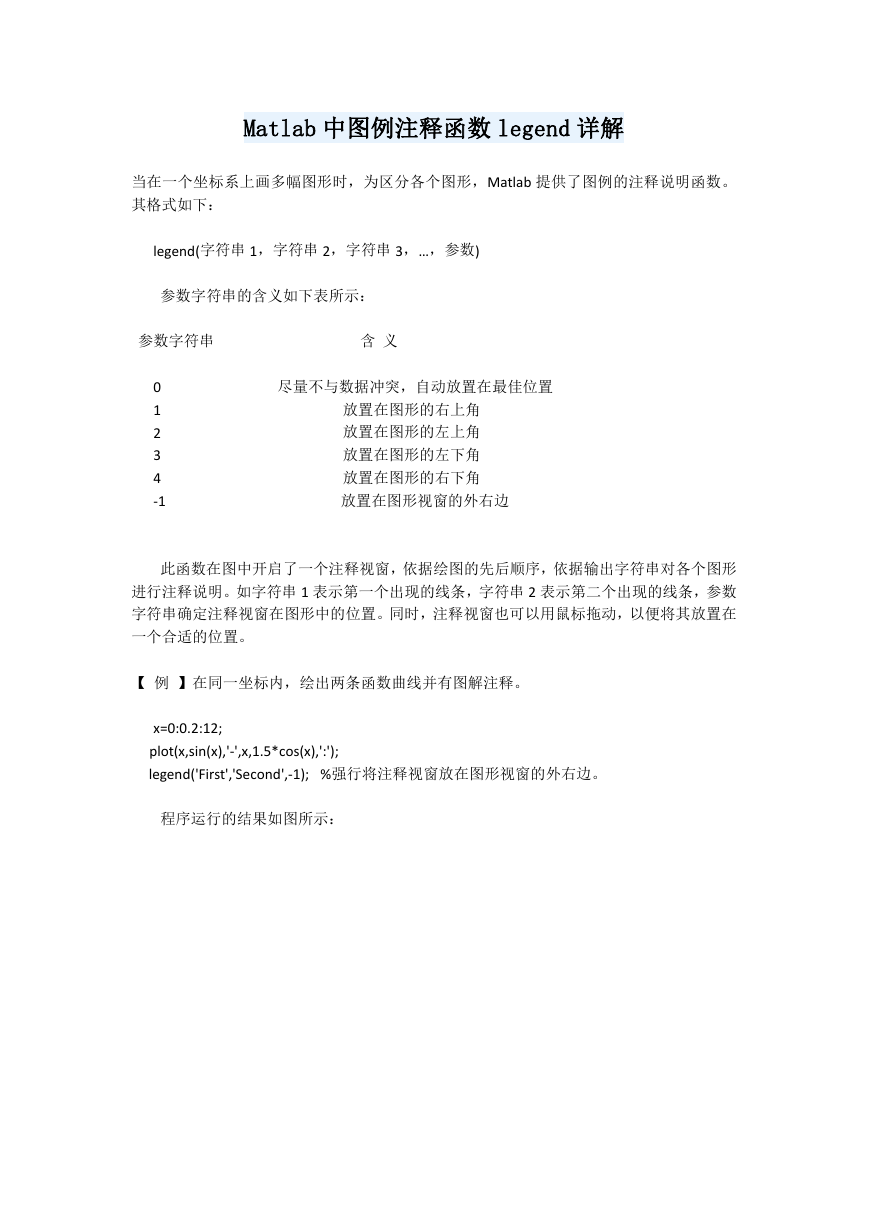

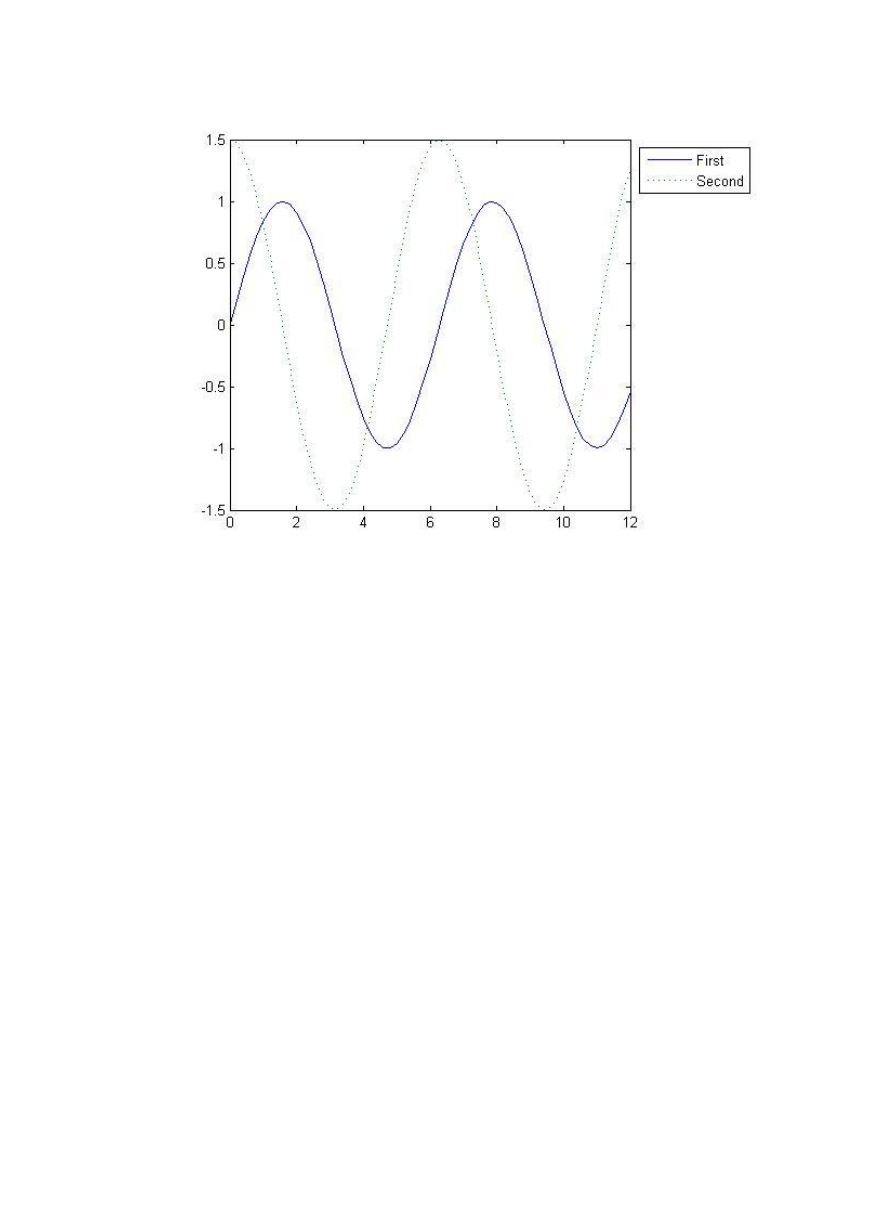

Matlab 中图例注释函数 legend 详解 当在一个坐标系上画多幅图形时，为区分各个图形，Matlab 提供了图例的注释说明函数。 其格式如下： legend(字符串 1，字符串 2，字符串 3，…，参数) 参数字符串的含义如下表所示： 参数字符串 含 义 0 1 2 3 4 -1 尽量不与数据冲突，自动放置在最佳位置 放置在图形的右上角 放置在图形的左上角 放置在图形的左下角 放置在图形的右下角 放置在图形视窗的外右边 此函数在图中开启了一个注释视窗，依据绘图的先后顺序，依据输出字符串对各个图形 进行注释说明。如字符串 1 表示第一个出现的线条，字符串 2 表示第二个出现的线条，参数 字符串确定注释视窗在图形中的位置。同时，注释视窗也可以用鼠标拖动，以便将其放置在 一个合适的位置。 【 例 】在同一坐标内，绘出两条函数曲线并有图解注释。 x=0:0.2:12; plot(x,sin(x),'-',x,1.5*cos(x),':'); legend('First','Second',-1); %强行将注释视窗放在图形视窗的外右边。 程序运行的结果如图所示：
