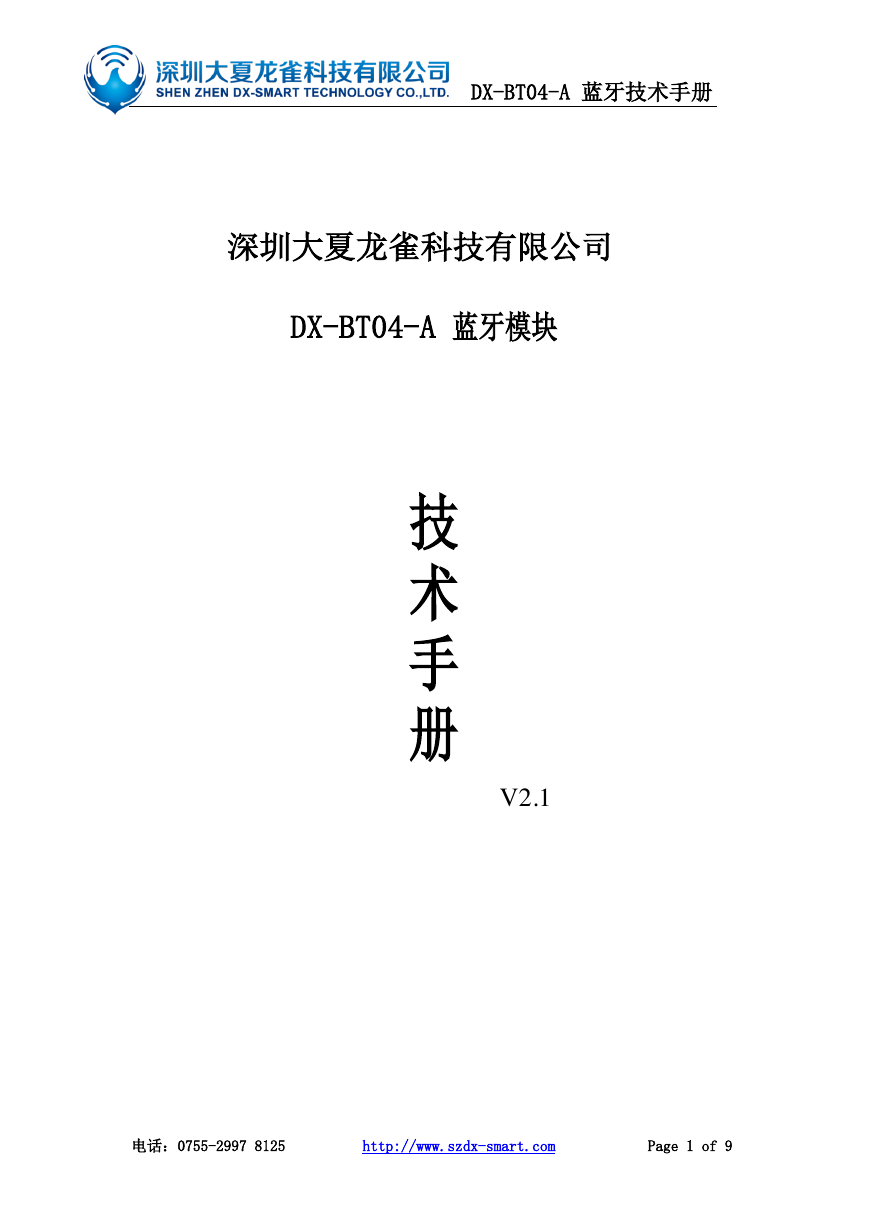

DX-BT04-A 蓝牙技术手册深圳大夏龙雀科技有限公司 DX-BT04-A 蓝牙模块技术手册 V2.1 电话：0755-2997 8125 http://www.szdx-smart.com Page 1 of 9

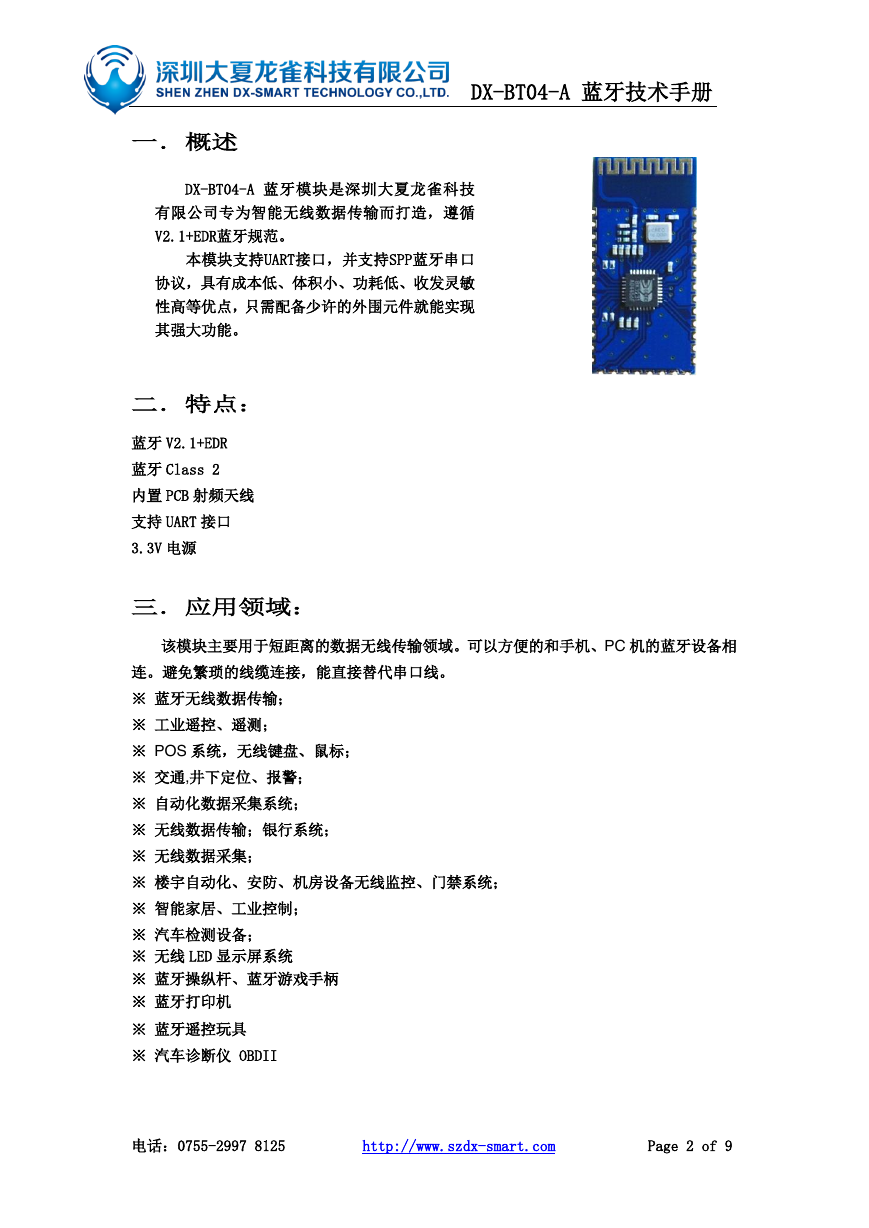

DX-BT04-A 蓝牙技术手册一．概述 DX-BT04-A 蓝牙模块是深圳大夏龙雀科技有限公司专为智能无线数据传输而打造，遵循 V2.1+EDR蓝牙规范。本模块支持UART接口，并支持SPP蓝牙串口协议，具有成本低、体积小、功耗低、收发灵敏性高等优点，只需配备少许的外围元件就能实现其强大功能。二．特点：蓝牙 V2.1+EDR 蓝牙 Class 2 内置 PCB 射频天线支持 UART 接口 3.3V 电源三．应用领域：该模块主要用于短距离的数据无线传输领域。可以方便的和手机、PC 机的蓝牙设备相连。避免繁琐的线缆连接，能直接替代串口线。 ※ 蓝牙无线数据传输； ※ 工业遥控、遥测； ※ POS 系统，无线键盘、鼠标； ※ 交通,井下定位、报警； ※ 自动化数据采集系统； ※ 无线数据传输；银行系统； ※ 无线数据采集； ※ 楼宇自动化、安防、机房设备无线监控、门禁系统； ※ 智能家居、工业控制； ※ 汽车检测设备； ※ 无线 LED 显示屏系统 ※ 蓝牙操纵杆、蓝牙游戏手柄 ※ 蓝牙打印机 ※ 蓝牙遥控玩具 ※ 汽车诊断仪 OBDII 电话：0755-2997 8125 http://www.szdx-smart.com Page 2 of 9

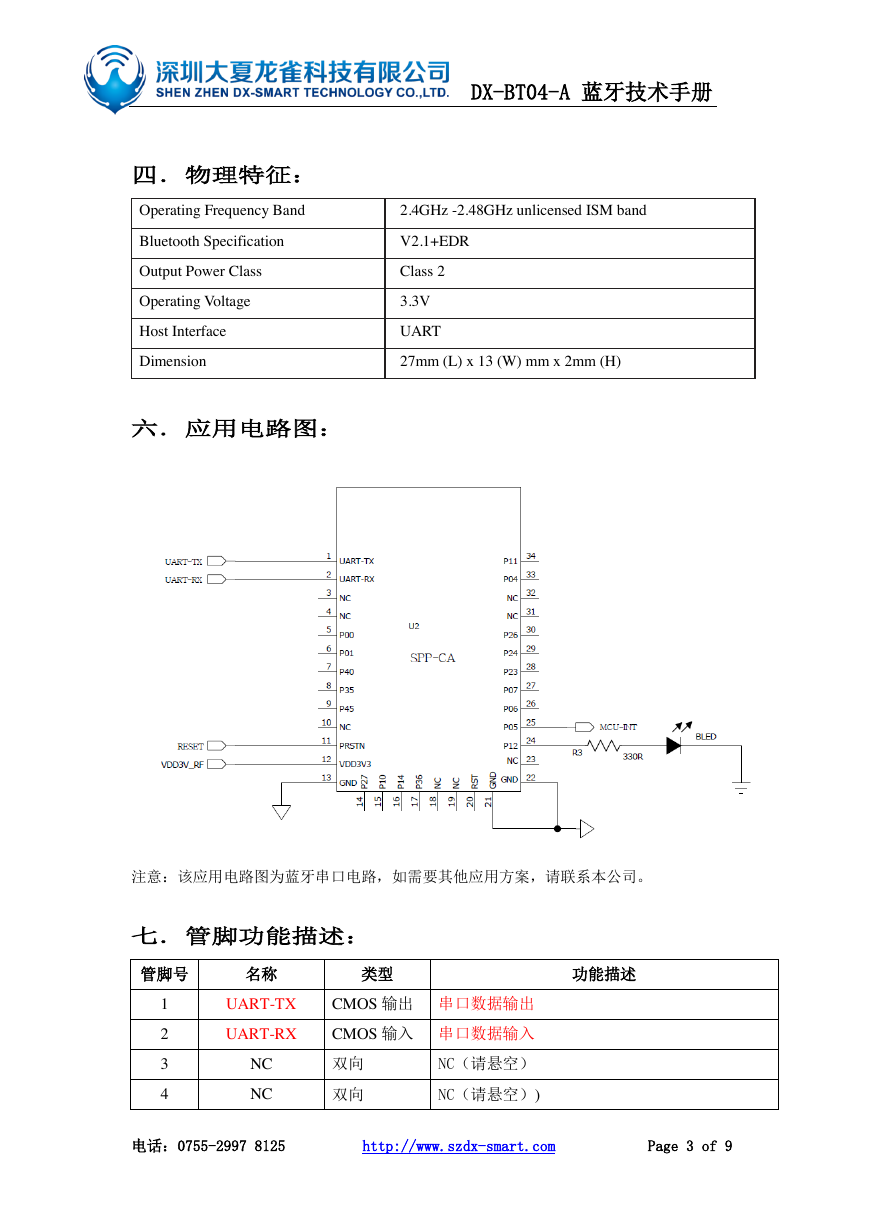

DX-BT04-A 蓝牙技术手册四．物理特征： Operating Frequency Band 2.4GHz -2.48GHz unlicensed ISM band Bluetooth Specification V2.1+EDR Output Power Class Operating Voltage Host Interface Dimension 六．应用电路图： Class 2 3.3V UART 27mm (L) x 13 (W) mm x 2mm (H) 注意：该应用电路图为蓝牙串口电路，如需要其他应用方案，请联系本公司。七．管脚功能描述：管脚号名称类型功能描述 1 2 3 4 UART-TX CMOS 输出串口数据输出 UART-RX CMOS 输入串口数据输入 NC NC 双向双向 NC（请悬空） NC（请悬空）) 电话：0755-2997 8125 http://www.szdx-smart.com Page 3 of 9

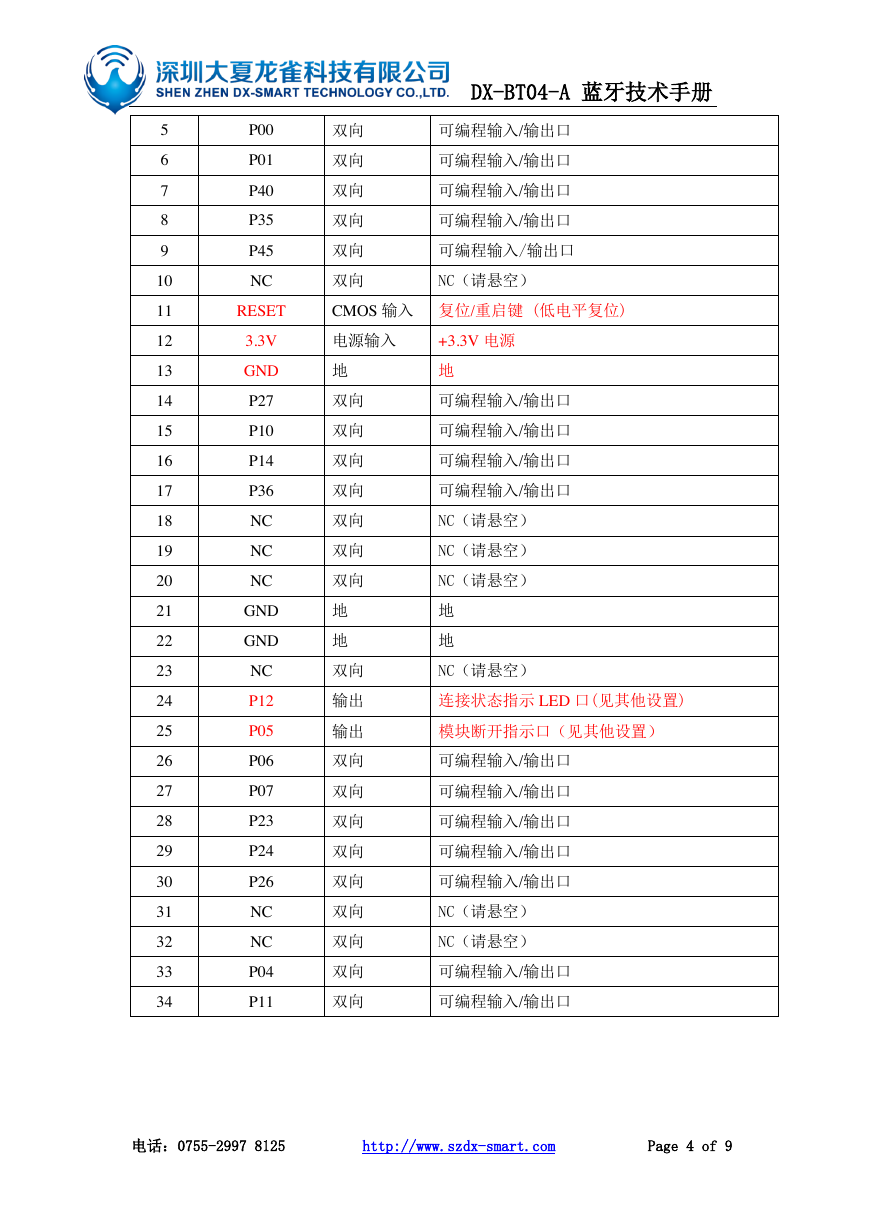

DX-BT04-A 蓝牙技术手册 P00 P01 P40 P35 P45 NC 双向双向双向双向双向双向可编程输入/输出口可编程输入/输出口可编程输入/输出口可编程输入/输出口可编程输入/输出口 NC（请悬空） RESET CMOS 输入复位/重启键 (低电平复位) 3.3V GND P27 P10 P14 P36 NC NC NC GND GND NC P12 P05 P06 P07 P23 P24 P26 NC NC P04 P11 电源输入 +3.3V 电源地双向双向双向双向双向双向双向地地双向输出输出双向双向双向双向双向双向双向双向双向地可编程输入/输出口可编程输入/输出口可编程输入/输出口可编程输入/输出口 NC（请悬空） NC（请悬空） NC（请悬空）地地 NC（请悬空）连接状态指示 LED 口(见其他设置) 模块断开指示口（见其他设置）可编程输入/输出口可编程输入/输出口可编程输入/输出口可编程输入/输出口可编程输入/输出口 NC（请悬空） NC（请悬空）可编程输入/输出口可编程输入/输出口 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 电话：0755-2997 8125 http://www.szdx-smart.com Page 4 of 9

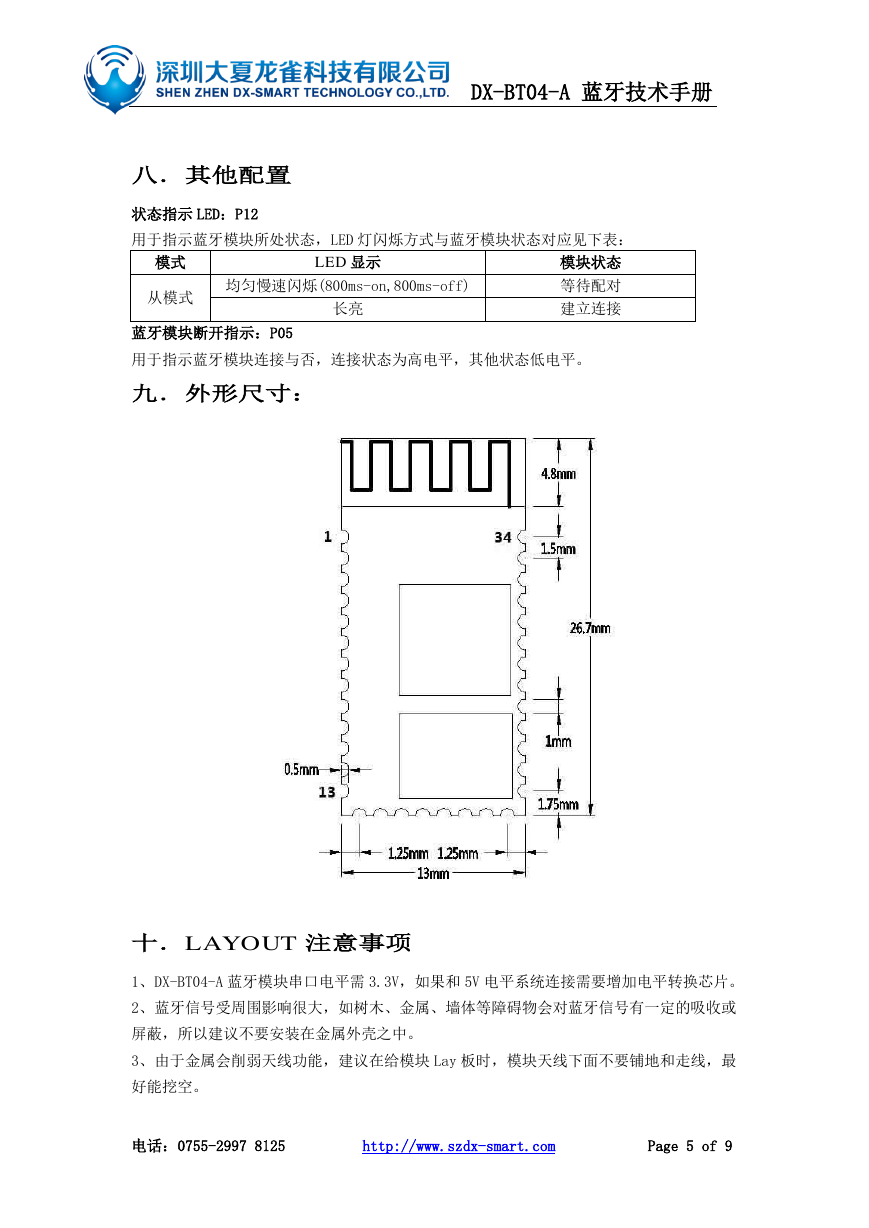

DX-BT04-A 蓝牙技术手册八．其他配置状态指示 LED：P12 用于指示蓝牙模块所处状态，LED 灯闪烁方式与蓝牙模块状态对应见下表：模式从模式 LED 显示均匀慢速闪烁(800ms-on,800ms-off) 长亮模块状态等待配对建立连接蓝牙模块断开指示：P05 用于指示蓝牙模块连接与否，连接状态为高电平，其他状态低电平。九．外形尺寸：十．LAYOUT 注意事项 1、DX-BT04-A 蓝牙模块串口电平需 3.3V，如果和 5V 电平系统连接需要增加电平转换芯片。 2、蓝牙信号受周围影响很大，如树木、金属、墙体等障碍物会对蓝牙信号有一定的吸收或屏蔽，所以建议不要安装在金属外壳之中。 3、由于金属会削弱天线功能，建议在给模块 Lay 板时，模块天线下面不要铺地和走线，最好能挖空。电话：0755-2997 8125 http://www.szdx-smart.com Page 5 of 9

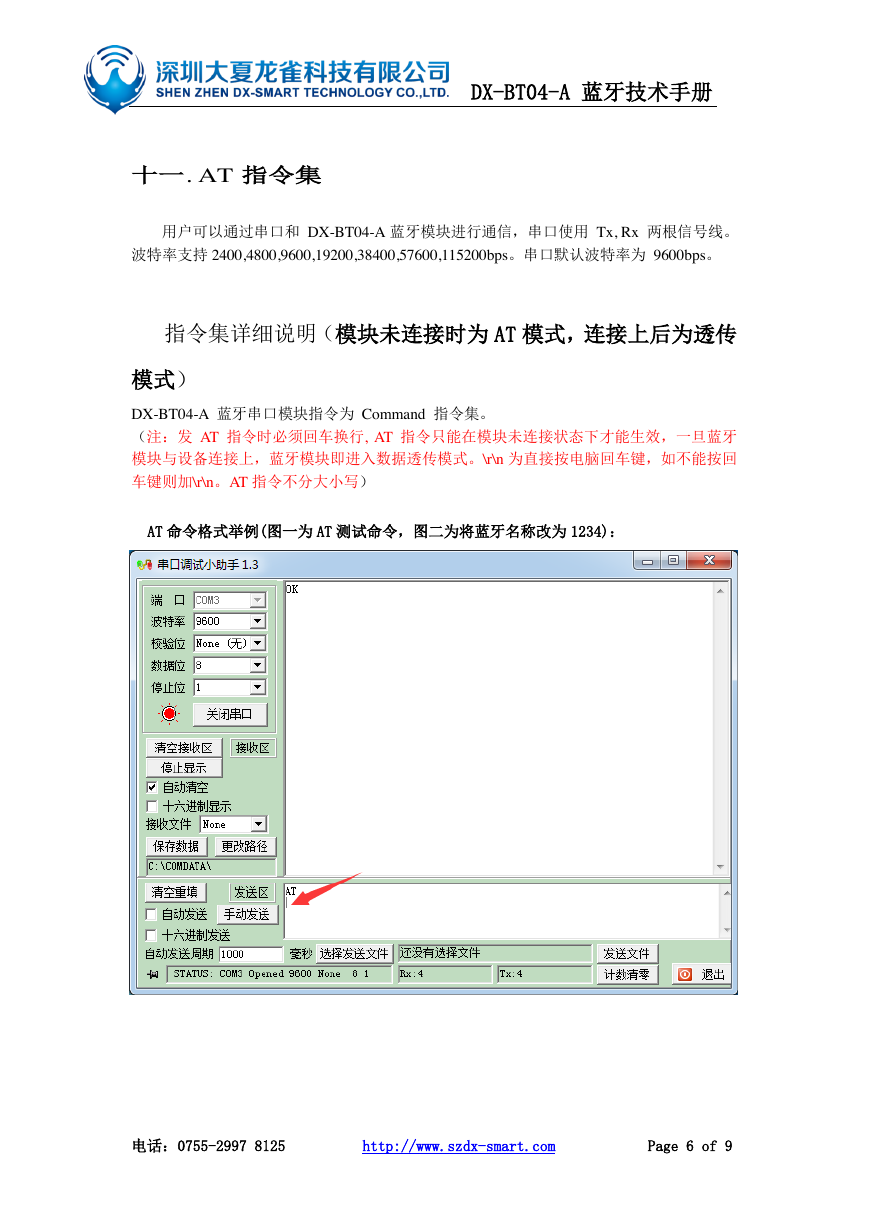

DX-BT04-A 蓝牙技术手册十一. AT 指令集用户可以通过串口和 DX-BT04-A 蓝牙模块进行通信，串口使用 Tx, Rx 两根信号线。波特率支持 2400,4800,9600,19200,38400,57600,115200bps。串口默认波特率为 9600bps。指令集详细说明（模块未连接时为 AT 模式，连接上后为透传模式） DX-BT04-A 蓝牙串口模块指令为 Command 指令集。（注：发 AT 指令时必须回车换行, AT 指令只能在模块未连接状态下才能生效，一旦蓝牙模块与设备连接上，蓝牙模块即进入数据透传模式。\r\n 为直接按电脑回车键，如不能按回车键则加\r\n。AT 指令不分大小写） AT 命令格式举例(图一为 AT 测试命令，图二为将蓝牙名称改为 1234)：电话：0755-2997 8125 http://www.szdx-smart.com Page 6 of 9

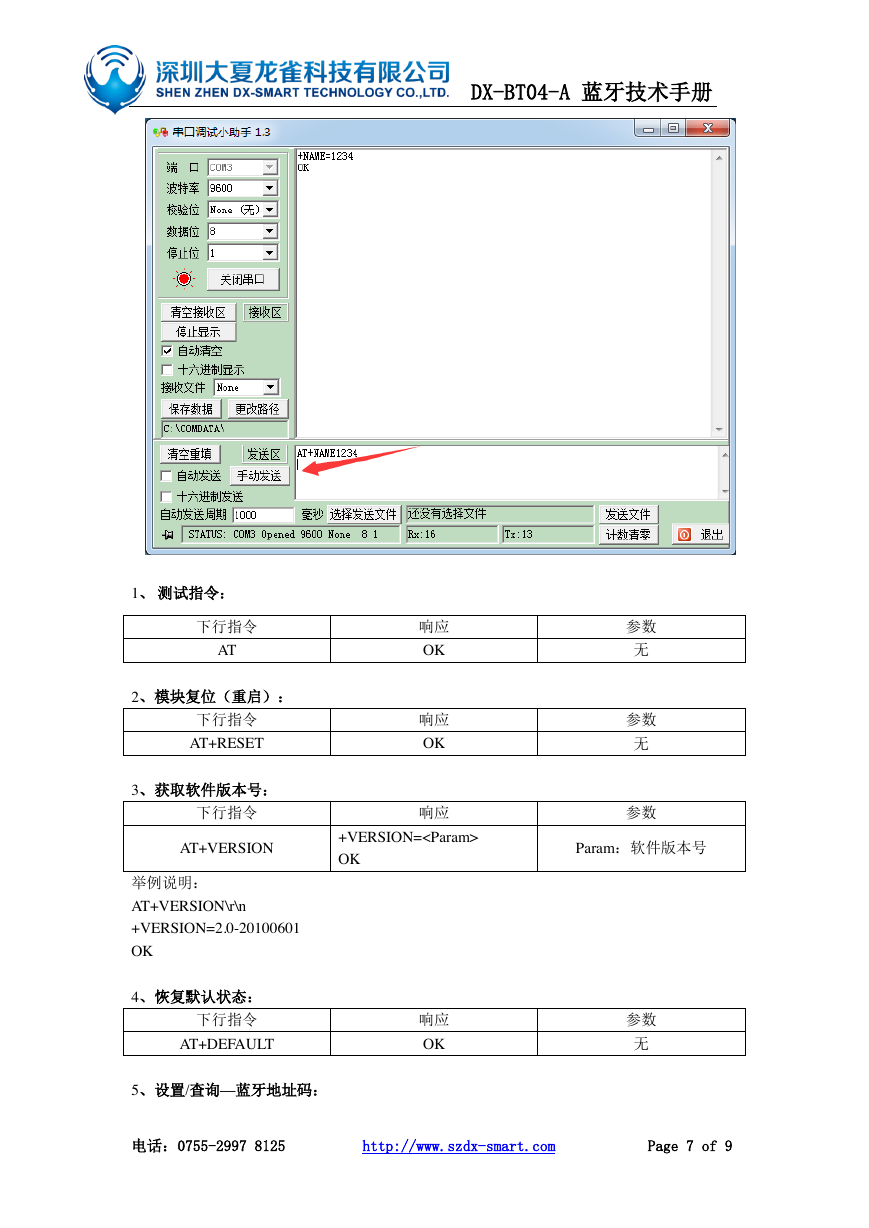

DX-BT04-A 蓝牙技术手册 1、测试指令：下行指令 AT 2、模块复位（重启）：下行指令 AT+RESET 3、获取软件版本号：下行指令 AT+VERSION 举例说明： AT+VERSION\r\n +VERSION=2.0-20100601 OK 4、恢复默认状态：下行指令 AT+DEFAULT 5、设置/查询—蓝牙地址码：响应 OK 响应 OK 响应参数无参数无参数 +VERSION= OK Param：软件版本号响应 OK 参数无电话：0755-2997 8125 http://www.szdx-smart.com Page 7 of 9

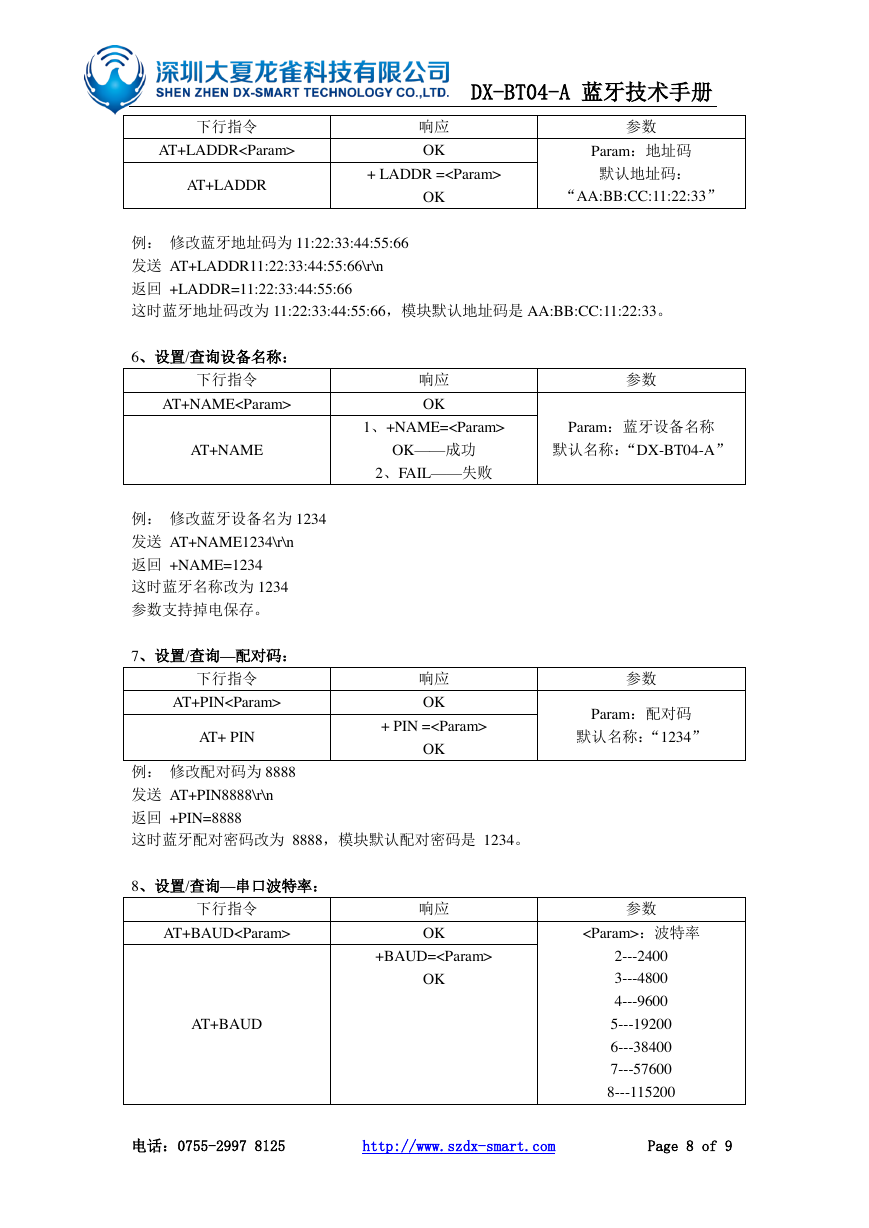

DX-BT04-A 蓝牙技术手册下行指令 AT+LADDR AT+LADDR 响应 OK + LADDR = 参数 Param：地址码默认地址码： OK “AA:BB:CC:11:22:33” 例：修改蓝牙地址码为 11:22:33:44:55:66 发送 AT+LADDR11:22:33:44:55:66\r\n 返回 +LADDR=11:22:33:44:55:66 这时蓝牙地址码改为 11:22:33:44:55:66，模块默认地址码是 AA:BB:CC:11:22:33。 6、设置/查询设备名称：下行指令 AT+NAME 响应 OK 参数 1、+NAME= Param：蓝牙设备名称 AT+NAME OK——成功 2、FAIL——失败默认名称：“DX-BT04-A” 例：修改蓝牙设备名为 1234 发送 AT+NAME1234\r\n 返回 +NAME=1234 这时蓝牙名称改为 1234 参数支持掉电保存。 7、设置/查询—配对码：下行指令 AT+PIN AT+ PIN 响应 OK + PIN = OK 参数 Param：配对码默认名称：“1234” 例：修改配对码为 8888 发送 AT+PIN8888\r\n 返回 +PIN=8888 这时蓝牙配对密码改为 8888，模块默认配对密码是 1234。 8、设置/查询—串口波特率：下行指令 AT+BAUD AT+BAUD 响应 OK +BAUD= OK 参数：波特率 2---2400 3---4800 4---9600 5---19200 6---38400 7---57600 8---115200 电话：0755-2997 8125 http://www.szdx-smart.com Page 8 of 9
