MIPI及DSI协议介绍

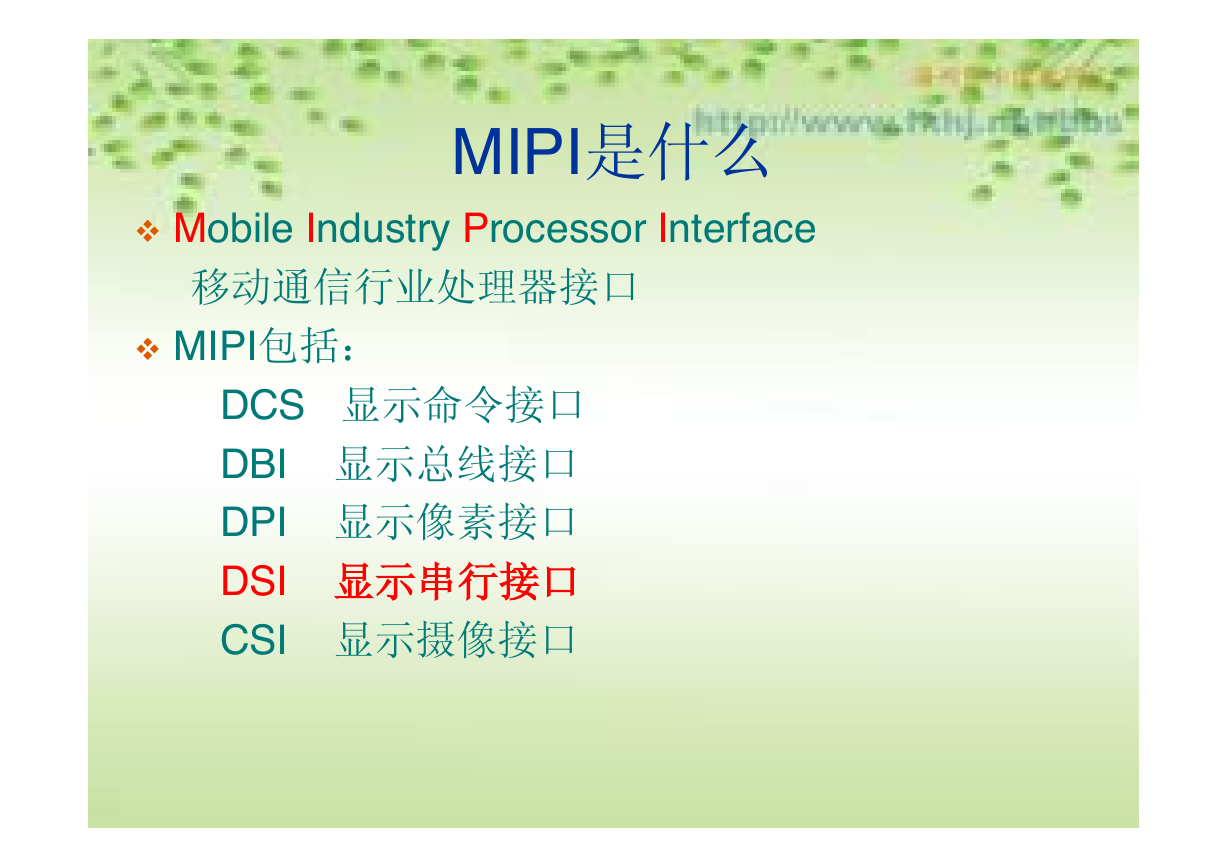

MIPI是什么 v Mobile Industry Processor Interface 移动通信行业处理器接口 v MIPI包括： DCS 显示命令接口 DBI 显示总线接口 DPI 显示像素接口 DSI 显示串行接口 CSI 显示摄像接口

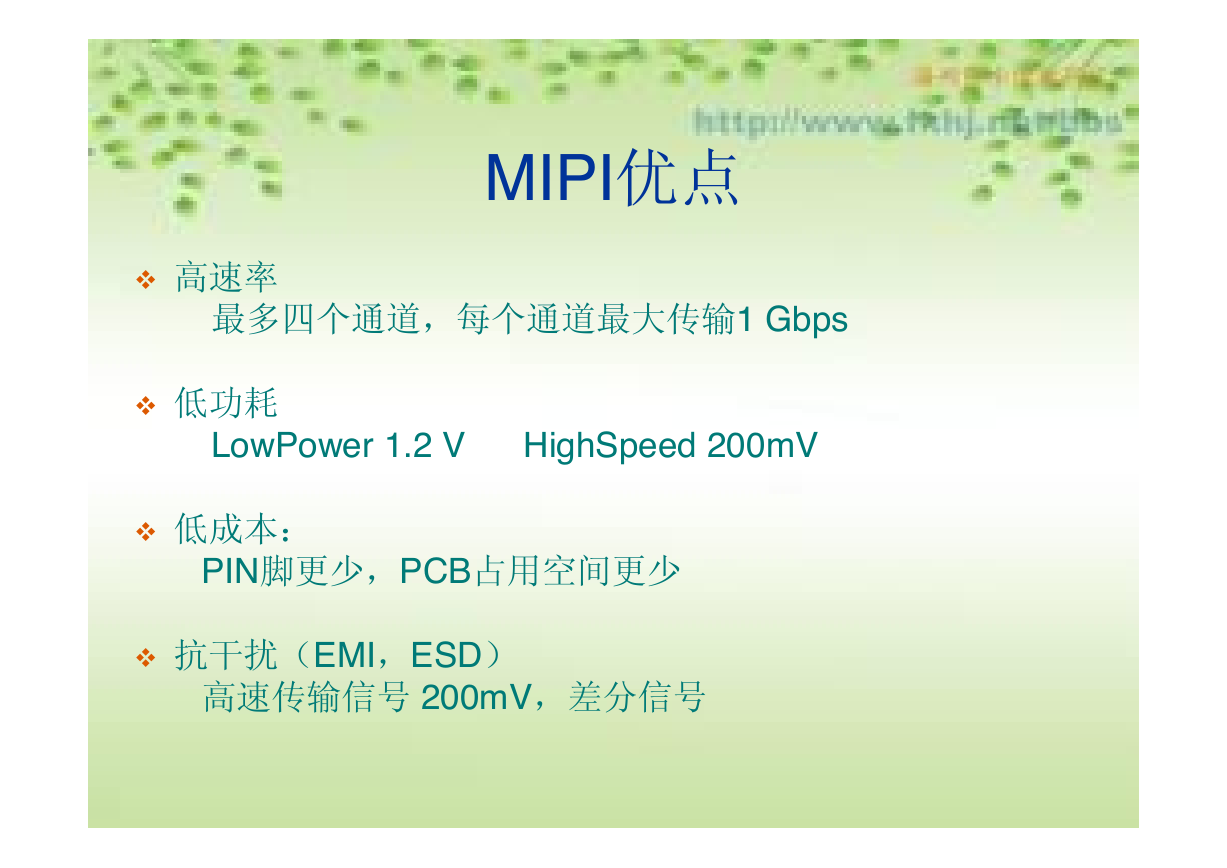

MIPI优点 v 高速率最多四个通道，每个通道最大传输1 Gbps v 低功耗 LowPower 1.2 V HighSpeed 200mV v 低成本： PIN脚更少，PCB占用空间更少 v 抗干扰（EMI，ESD）高速传输信号 200mV，差分信号

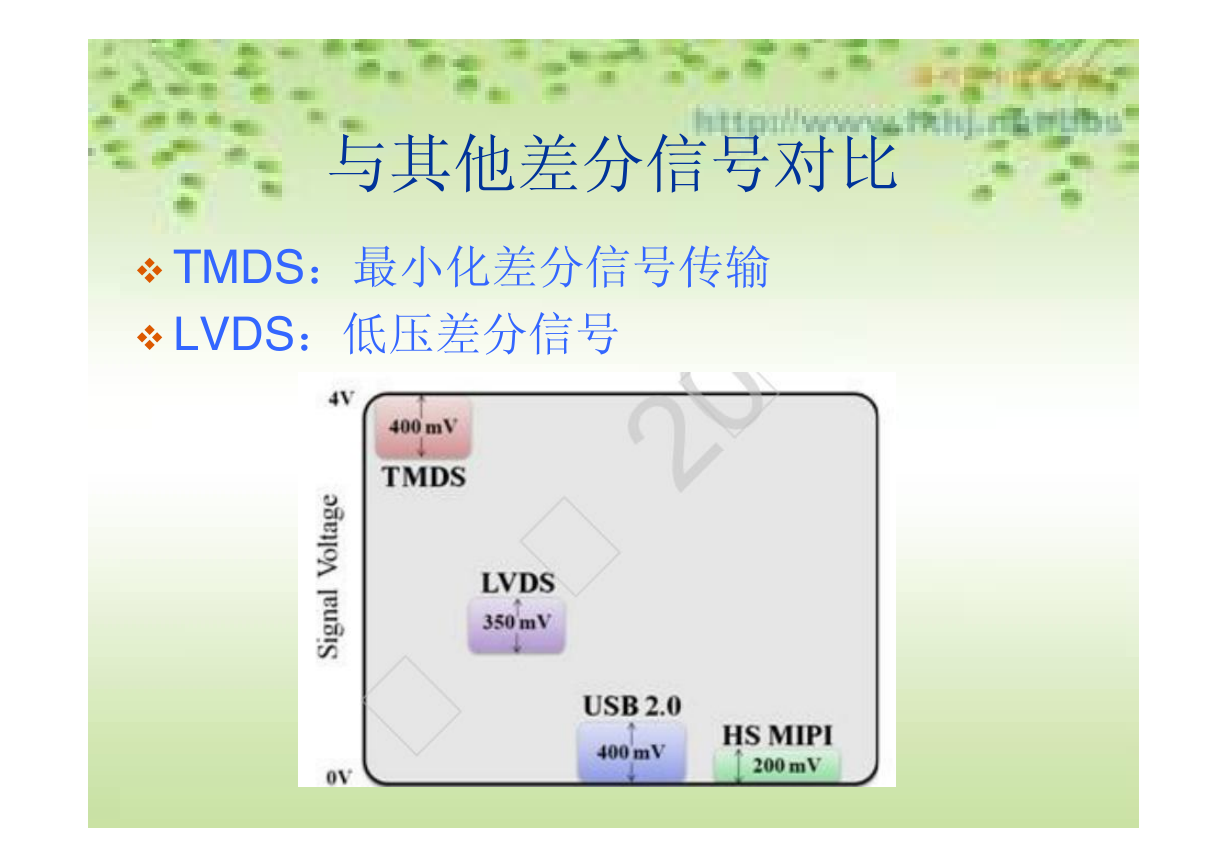

与其他差分信号对比 v TMDS：最小化差分信号传输 v LVDS：低压差分信号

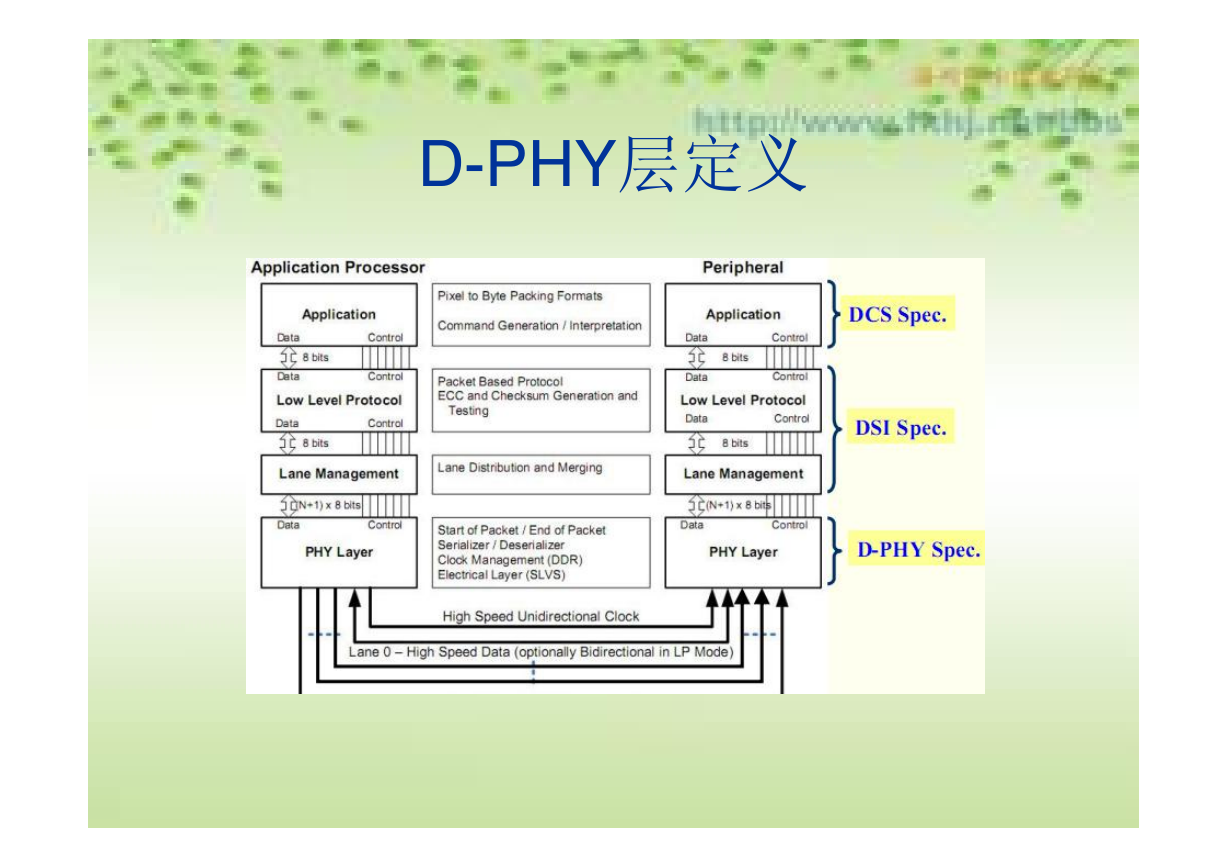

D-PHY层定义

D-PHY介绍 v 通道（lane） v 1个单向clock通道 v 1到4个data通道 v 传输模式 v Low Power模式：用于控制，最大 10Mbps 此时Data0的D+，D-是两个独立的信号线 v High Speed模式：数据传输，80Mbps—1Gbps v 数据格式 LSB first，MSB last v 传输方向只有Data0且在LP模式下，才能反向传输，其他都是单向的

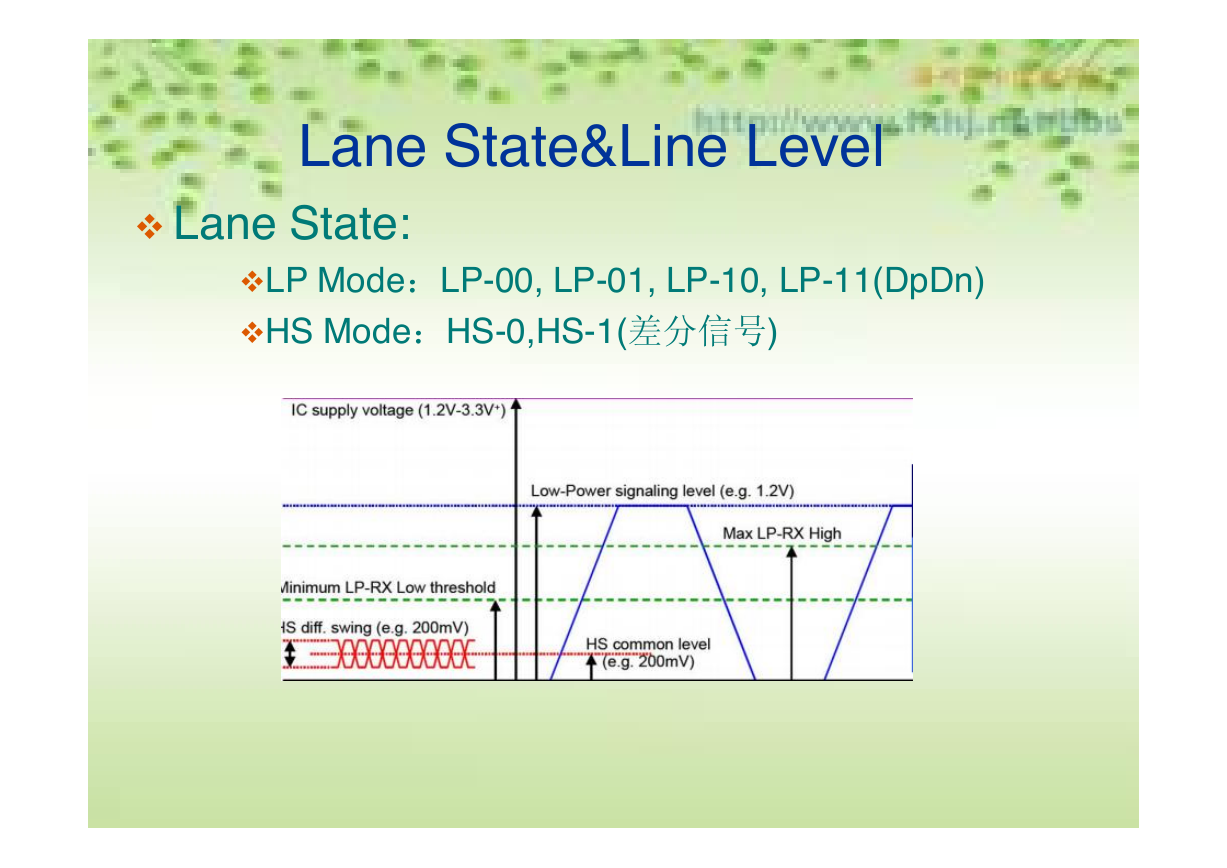

Lane State&Line Level v Lane State: vLP Mode：LP-00, LP-01, LP-10, LP-11(DpDn) vHS Mode：HS-0,HS-1(差分信号)

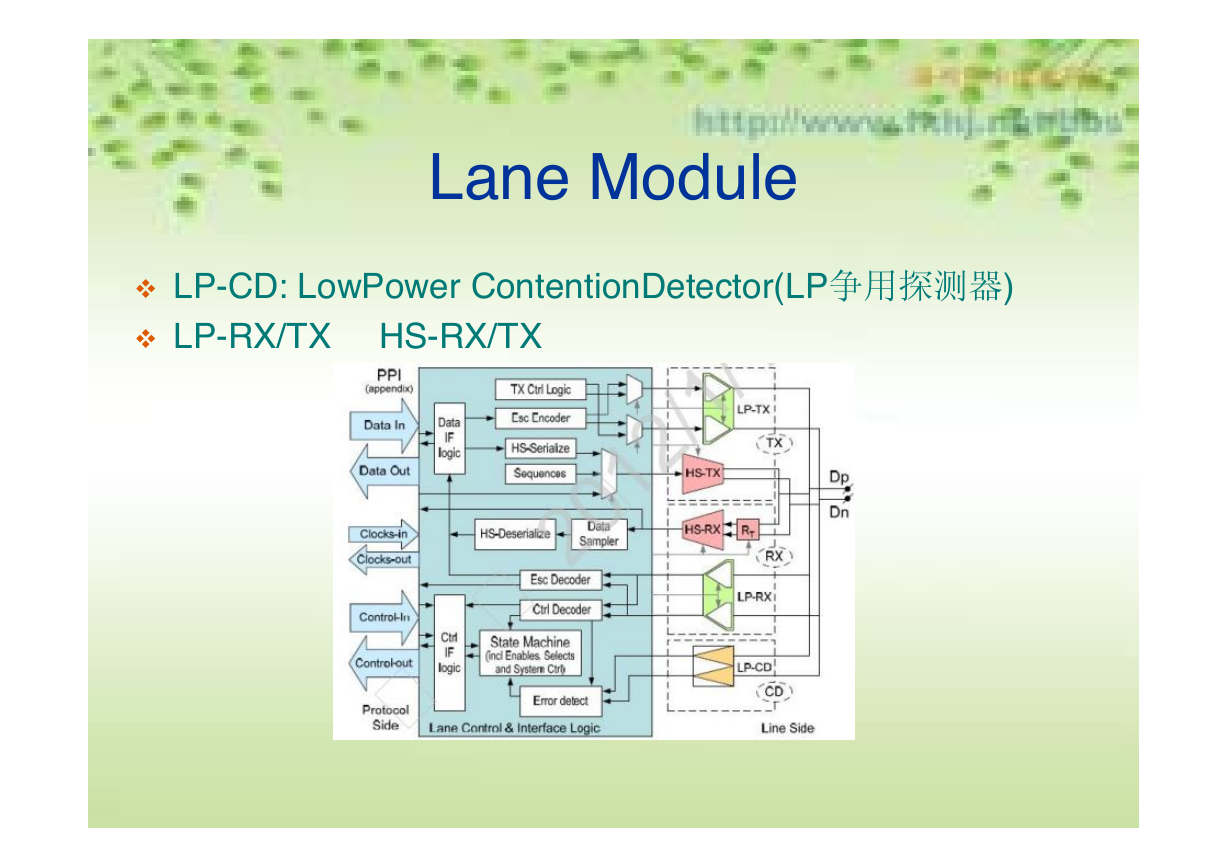

Lane Module v LP-CD: LowPower ContentionDetector(LP争用探测器) v LP-RX/TX HS-RX/TX
